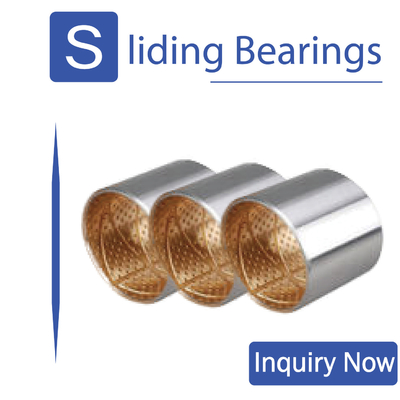

Mặt sau bằng thép với CuPb10Sn10 JF-800 Bushs Inch Kích cỡ Ổ cắm hình quả bóng

Mặt sau bằng thép với CuPb10Sn10 JF-800 Bushs Inch Kích cỡ Ổ cắm hình quả bóng

Tên thương hiệu: bimetal SAE-797 SAE 48 SAE-799 bushings
Số mẫu: JF800 JF720 JF700 Vòng bi không chì
MOQ: 800 mảnh / miếng (thứ tự tối thiểu)
giá bán: $0.20 - $2.00 / Pieces ,Negotiable
Điều khoản thanh toán: TT IN ADVANCE Western Union
Khả năng cung cấp: đúc ống lót lưỡng kim, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống lót tự bôi trơ
Thông tin chi tiết
Nguồn gốc:
Nhà sản xuất vòng bi lưỡng kim
Chứng nhận:
Bimetal Bush Material CuPb10Sn10、CuPb6Sn6Zn3 CuPb24Sn4...
chất liệu:
Thép cacbon thấp với hợp kim thiếc-chì-đồng (CuSn10Pb10)
mạ:
Bọc thiếc, bọc thép
Loại:
Ống lót bọc, vòng đệm lực đẩy và ống lót có mặt bích `Dải
Ứng dụng:
Mức thanh kết nối của động cơ xăng, Máy đào bánh, Hộp bánh răng, Vỏ bơm bánh răng
Lỗ dầu:
hình quả bóng
bôi trơn:
Tự bôi trơn
Giá nhà máy:
Tiffany@viiplus.com
Nhà sản xuất nắp vòng bi tự bôi trơn:
https://www.viiplus.com/
Điểm nổi bật::
Thép được hỗ trợ bằng đồng, Bimetallic Bushes
Bimetallic Bearing Bushing:
Lối bi-metal với nền thép và lớp phủ đồng • Đặc biệt phù hợp với cao...
Nhà sản xuất vòng bi Bush Nhà cung cấp Nhà xuất khẩu:
vòng bi đơn giản. Dịch vụ lâu dài, không bảo trì, sản xuất vỏ vỏ trong các thiết kế khác nhau và từ
chi tiết đóng gói:
xuất nhập khẩu ống lót lưỡng kim Tiêu chuẩn carton quốc tế
Khả năng cung cấp:
đúc ống lót lưỡng kim, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống lót tự bôi trơ
Làm nổi bật:

bimetal bush

,

bimetal bearings

Mô tả sản phẩm

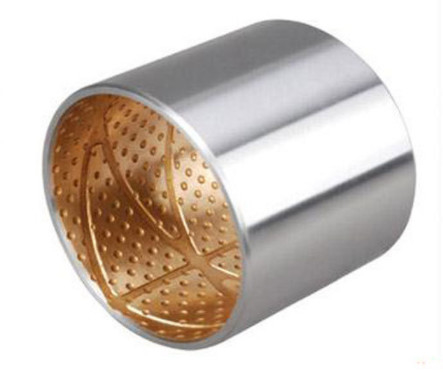

JF-800 Bushes có mặt sau bằng thép kết hợp với lớp hợp kim bằng đồng Cupb10SN10. Sự kết hợp này cung cấp khả năng chống mài mòn tuyệt vời, sức mạnh và khả năng chống ăn mòn. Các bụi cây có sẵn với kích thước inch, làm cho chúng phù hợp cho một loạt các ứng dụng.

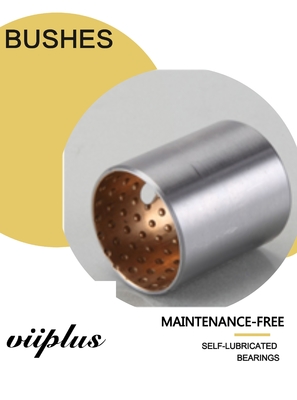

Các ổ cắm dầu hình quả bóng trong các bụi cây tăng cường bôi trơn và giảm ma sát trong quá trình hoạt động. Các ổ cắm dầu cho phép dầu hoặc các chất bôi trơn khác được phân phối đều xung quanh ống lót, đảm bảo bôi trơn tối ưu và kéo dài tuổi thọ của ống lót.

Lớp hợp kim bằng đồng Cupb10SN10 được biết đến với khả năng chống mài mòn cao và đặc tính ổ trục tốt. Nó phù hợp cho các ứng dụng yêu cầu tải trọng cao, điểm khởi động thường xuyên và nhiệt độ cao. Mặt sau thép cung cấp sức mạnh và sự ổn định cần thiết để hỗ trợ lớp đồng và đảm bảo độ bền của ống lót.

JF-800 Bushes có ổ cắm dầu hình quả bóng thường được sử dụng trong máy bơm, động cơ, hộp số và các thiết bị xoay khác trong đó hoạt động mịn và đáng tin cậy là rất quan trọng. Kích thước inch của chúng làm cho chúng dễ dàng cài đặt và thay thế, giảm thời gian chết và chi phí bảo trì.



Giới thiệu ngắn gọn về vòng bi lưỡng kim



Bimetal được làm bằngTấm thép carbon thấp chất lượng cao như Mitrix, bề mặt được thiêu kết với hợp kim aliminum màu xanh lá cây chì CUSN10PB10, và nó được thực hiện qua nhiều lần thiêu kết và lăn.

Nó cósức mạnh mệt mỏi trung bình và hiệu suất bề mặt tốt của ổ trục. Các sản phẩm chủ yếu được sử dụng để kết nối ổ trục của trục chính trên động cơ đốt trong. Bề mặt bên trong của các bụi cây lưỡng kim có thể bao gồm các loại kênh khác nhau, để đáp ứng các loại ứng dụng và điều kiện bôi trơn khác nhau trong đó các bụi cây có thể được sử dụng.

Nó được hỗ trợ vớiThép carbon thấp chất lượng cao với hợp kim đồng-lead-đồng (CUSN10PB10)thiêu kết trên bề mặt của nó.

Để giảm hiệu quả mài mòn, bề mặt hợp kim của nó có thể được gia công với ổ cắm dầu hình quả bóng để lưu trữ dầu dễ dàng hơn. Không cần thiết, một lớp phủ chống tình trạng có thể được mạ trên lưng thép. Nó có thể được áp dụng cho các điều kiện tải trọng trung gian với vận tốc và điều kiện trung gian hoặc cao với tải trọng tác động rất lớn trong các ứng dụng cơ học, lưỡng kim được sử dụng để tạo ra các bụi cây, máy giặt lực đẩy và bụi cây trên mức độ kết nối của động cơ khí.





Cupb10sn
PB (%) Fe (%) Ni (%) Zn (%) Cu (%)
8.0-11.0 0,25 ≦ 1,5 ≦ 2.0 78.0-87.0
(Độ bền kéo) σB (MPa) ≥220
(Sức mạnh năng suất) (MPA) ≥140
(Độ giãn dài) 5 (%) ≥5
(độ cứng) ≥70hbw



Các thành phần vật liệu lưỡng kim



Mặt sau bằng thép với CuPb10Sn10 JF-800 Bushs Inch Kích cỡ Ổ cắm hình quả bóng 0                                                Mặt sau bằng thép với CuPb10Sn10 JF-800 Bushs Inch Kích cỡ Ổ cắm hình quả bóng 1





Bimetal được sản xuất tại Trung Quốc JF 8 0 0 Sao lưu thép vớiCupb10Sn10 hoặc Cusn6Zn6pb3lớp lót. Điểm này được áp dụng tốt nhất trong ống lót pin bôi trơn cho ứng dụng trong huyền phù, thiết bị xây dựng đường, điểm khung gầm tự động và các khu vực có tốc độ trung bình nhưng có thể tác động cao.



Ống lót tay áo bimetalđược làm bằng các cấu trúc ủng hộ bằng đồng hoặc thép với các lớp lót thiêu kết của các chế phẩm khác nhau. Tất cả các bụi cây này là vòng bi cuộn như tiêu chuẩn của chúng tôi được sản xuất tại các sản phẩm Trung Quốc.

Bộ ống lót sê-ri Idler JF-800 Kích thước bụi cây mang bimetal | Tự bôi trơn ổ trục

Vật liệu tổng hợp bằng thép bằng thép của bimetallic với các bên là hồ chứa dầu mỡ. Vòng bi bimetallic JF800 có khả năng tải cao, khả năng chống lại sức mạnh mệt mỏi ở nhiệt độ cao hơn. Vòng bi lưỡng kim JF800 được áp dụng trong điều kiện hoạt động thô.



Bimetal tự bôi trơn bimetallà một lớp hợp kim đồng với khả năng chống mài mòn tuyệt vời, dựa trên thép carbon thấp chất lượng cao và thiêu kết trên bề mặt. Bề mặt của lớp hợp kim đồng có thể được xử lý thành nhiều loại rãnh dầu, hố lưu trữ dầu, lỗ hổng dầu.

Vòng bi trơn JF-800 dầu ổ trục hoặc dầu mỡ



Bushes bimetal Bushes thép được mạ đồng hoặc mạ thiếc bằng Cupb10SN10



Vòng bi trượt tổng hợp, thép / bằng đồng mạ đồng hoặc bằng đồng, DIN 1494 / ISO 3547, không cần bảo trì, với túi bôi trơn
Chi tiết kỹ thuật
Công suất tải cụ thể tĩnh ≤ 250 [N/mm2] Nhiệt độ biến dạng - 40 [° C] đến + 250 [° C]
Công suất tải cụ thể động ≤ 140 [N/mm2]
Tốc độ trượt ≤ 2,5 [m/s] Tối đa. Giá trị PV 2.8 [N/mm² xm/s]
Giá trị ma sát 0,04 [Tiết] đến 0,12 [Tiết] Tỷ lệ khu vực liên hệ > 75 [%]
NGUYÊN VẬT LIỆU
Vật liệu hỗ trợ Thép được mạ đồng hoặc mạ thiếc Lớp trượt Cupb10SN10
Chi tiết dung sai
Nhà ở H7 Dung sai trục F7 đến H8
Ống lót bên trong sau khi gắn H9
Vật liệu trục
Thép, cứng hoặc không có
Độ nhám bề mặt ≤ ra 0.8
CỦA CẢI
Đối với công suất tải cao và chuyển động dao động, cũng như cho hoạt động thô và tải nhiệt độ. Bôi trơn dài hạn vì lưu trữ chất bôi trơn.
Phạm vi ứng dụng
Theo dõi con lăn, máy xây dựng, xây dựng cần cẩu, máy nông nghiệp (tải tác động)
BẢO TRÌ
Nó là một vật liệu ống lót bảo trì thấp. Một loại mỡ ban đầu trong quá trình lắp đặt là cần thiết, sau đó là dầu mỡ định kỳ với dầu hoặc mỡ là bắt buộc.
Gắn kết tư vấn
Nhà ở Gắn lưỡi vát tối thiểu. 1,5 mm x 15-45 °
Trục Gắn lưỡi dao 5 mm x 15 °, các cạnh tròn
Việc áp dụng một lực lượng phù hợp với lực lượng phù hợp là nên sử dụng. Bôi trơn dầu mỡ của bề mặt bên ngoài có thể là cần thiết khi lắp.
Dán Chất kết dính không nên tiếp xúc với bề mặt trượt!



Vòng bi bôi trơn | VSB-80



Dải vòng bi lưỡng kim, đường trượt Trượt tấm Bimetallic Dải vật liệu



Thông tin chi tiết



Bimetal mang Sản phẩm này là một trong những khả năng chịu lực mạnh nhất của ổ trục hợp kim kép, ống lót cầu cân bằng và miếng đệm của xe hạng nặng; Bánh xe di chuyển và bánh xe hỗ trợ của máy ủi; Bushing tấm thép ô tô, tất cả sử dụng sản phẩm này. Nó là một ổ trục trượt tốc độ thấp được sử dụng rộng rãi. Vòng bi được làm bằng tấm thép carbon thấp và vật liệu Cupb10SN10 hoặc CUSN6ZN6PB Surfined Sintered bề mặt.





Đặc trưng



VSB-80 Vòng bi composite lưỡng kim
Vỏ thép được hỗ trợ với vật liệu ổ trục bằng đồng chì cho các ứng dụng bôi trơn dầu. Vật liệu này có khả năng tải cao và tính chất mệt mỏi tốt. Nó được sử dụng rộng rãi trong các ứng dụng ô tô như máy nén, thiết bị lái, tay lái trợ lực, vòng bi bàn đạp, bụi cây King-Pin, trục sau, xử lý cơ học và thiết bị nâng, động cơ thủy lực, máy móc nông nghiệp, v.v.



STRUSTURE



Vòng bi lưỡng kim với mặt sau bằng thép và lớp phủ bằng đồng
· Đặc biệt phù hợp với tải trọng riêng với chuyển động dao động và tần số thấp
· Áp dụng trong điều kiện hoạt động thô
· Khả năng tải cao, khả năng chống lại sức mạnh mệt mỏi ở nhiệt độ cao hơn ở nhiệt độ cao hơn



1. Lazer bằng đồng: Điện trở của Chúa mặc và khả năng mang tải tuyệt vời.
2. Sao lưu: Thiết lập nền tảng của ống lót, mặt sau bằng thép cung cấp sự ổn định đặc biệt, mang tải và đặc tính tản nhiệt.



Dữ liệu kỹ thuật



Cấu trúc và thành phần

Lớp phủ bằng thép và lớp phủ bằng đồng chì
Thép + Cupb10SN10 với các vết thương





Các ứng dụng điển hình



Vật liệu này được khuyến nghị được sử dụng dưới điều kiện tải tốc độ trung bình và trung bình với dầu bôi trơn dầu hoặc dầu mỡ. Nó được sử dụng rộng rãi cho các đầu que động cơ, ống lót kingpin, con lăn dưới xe, mắt thanh xi lanh thủy lực của máy xây dựng và vòng bi khớp hình cầu của máy nông nghiệp. Bởi vì vật liệu này là với chì, các bộ phận cụ thể không được phép sử dụng theo các luật hoặc quy định nhất định.

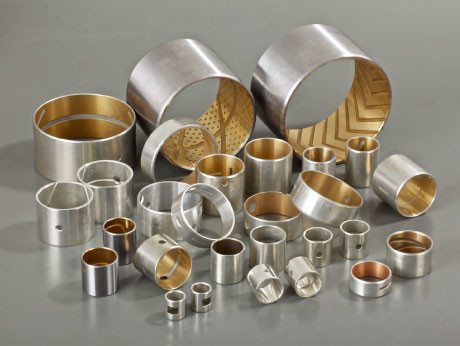

Kích thước ống lót lưỡng kim





d



D


Tốt
Độ dày






OD
Sức chịu đựng




LD (H8)
Sức chịu đựng




H7
Lỗ khoan nhà ở




F7 Joumal
Đường kính



F1



F2



L0-0,40
10 15 20 25 30 40 50 60 80 90 100
10 12











1

12 +0.065
+0.030
10 +0.022
-0.000
12 +0.018 10 -0.013
-0.000
0,5 0,3 1010 1015 1020
12 14 14 +0.065
+0.030
12 +0.027
-0.000
14 +0.018 12 -0.016
-0.000
0,5 0,3 1210 1215 1220
14 16 16 +0.065
+0.030
14 +0.027
-0.000
16 +0.018 14 -0.016
-0.000
0,5 0,3 1410 1415 1420
15 17 17 +0.065
+0.030
15 +0.027
-0.000
17 +0.018 15 -0.016
-0.000
0,5 0,3 1510 1515 1520
16 18 18 +0.075
+0.035
16 +0.027
-0.000
18 +0.018 16 -0.016
-0.000
0,8 0,4 1610 1615 1620
18 20 20 +0.075
+0.035
18 +0.033
-0.000
20 +0.021 18 -0.016
-0.000
0,8 0,4 1810 1815 1820 1825
20 23



1.5

23 +0.075
+0.035
20 +0.033
-0.000
23 +0.021 20 -0.033
-0.000
0,8 0,4 2010 2015 2020 2025
22 25 25 +0.075
+0.035
22 +0.033
-0.000
25 +0.021 22 -0.033
-0.000
0,8 0,4 2210 2215 2220 2225
24 27 27 +0.075
+0.035
24 +0.033
-0.000
27 +0.021 24 -0.033
-0.000
1.0 0,5 2410 2415 2420 2425 2430
25 28 28 +0.075
+0.035
25 +0.033
-0.000
28 +0.021 25 -0.033
-0.000
1.0 0,5   2515 2520 2525 2530
26 30













2

30 +0.075
+0.035
26 +0.033
-0.000
30 +0.021 26 -0.033
-0.000
1.0 0,5   2615 2620 2625 2630
28 32 32 +0.085
+0.045
28 +0.033
-0.000
32 +0.025 28 -0.033
-0.000
1.0 0,5   2815 2820 2825 2830 2840
30 34 34 +0.085
+0.045
30 +0.039
-0.000
34 +0.025 30 -0.039
-0.000
1.2 0,6   3015 3020 3025 3030 3040
32 36 36 +0.085
+0.045
32 +0.039
-0.000
36 +0.025 32 -0.039
-0.000
1.2 0,6   3215 3220 3225 3230 3240
35 39 39 +0.085
+0.045
35 +0.039
-0.000
39 +0.025 35 -0.039
-0.000
1.2 0,6     3520 3525 3530 3540 3550
38 42 42 +0.085
+0.045
38 +0.039
-0.000
42 +0.025 38 -0.039
-0.000
1.2 0,6     3820 3825 3830 3840 3850
40 44 44 +0.085
+0.045
40 +0.039
-0.000
44 +0.025 40 -0.039
-0.000
1.2 0,6     4020 4025 4030 4040 4050
45 50















2.5

50 +0.085
+0.045
45 +0.039
-0.000
50 +0.025 45 -0.039
-0.000
1.5 1.0       4525 4530 4540 4550
50 55 55 +0.100
+0.055
50 +0.039
-0.000
44 +0.030 50 -0.039
-0.000
1.5 1.0         5030 5040 5050 5060
55 60 60 +0.100
+0.055
55 +0.046
-0.000
60 +0.030 55 -0.046
-0.000
1.5 1.0         5530 5540 5550 5560
60 65 65 +0.100
+0.055
60 +0.046
-0.000
65 +0.030 60 -0.046
-0.000
1.5 1.0         6030 6040 6050 6060
65 70 70 +0.100
+0.055
65 +0.046
-0.000
70 +0.030 65 -0.046
-0.000
1.5 1.0         6530 6540 6550 6560
70 75 75 +0.100
+0.055
70 +0.046
-0.000
75 +0.030 50 -0.046
-0.000
1.5 1.0         7030 7040 7050 7060 7080
75 80 80 +0.100
+0.055
75 +0.046
-0.000
80 +0.035 75 -0.046
-0.000
1.5 1.0         7530 7540 7550 7560
80 85 85 +0.100
+0.070
80 +0.054
-0.000
85 +0.035 80 -0.054
-0.000
1.5 1.0           8040 8050 8060 8080
84 90







3

90 +0.120
+0.070
84 +0.054
-0.028
90 +0.035 84 -0.054
-0.000
1.8 1.2           8440 8450 8460 8480
89 95 95 +0.120
+0.070
89 +0.054
-0.028
95 +0.035 89 -0.054
-0.000
1.8 1.2           8940 8950 8960 8980
94 100 100 +0.120
+0.070
94 +0.054
-0.028
100 +0.035 94 -0.054
-0.000
1.8 1.2             9450 9460 9480
99 105 105 +0.120
+0.070
99 +0.054
-0.028
105 +0.035 99 -0.054
-0.000
1.8 1.2             9950 9960 9980
104 110 110 +0.120
+0.070
104 +0.054
-0.028
110 +0.035 104 -0.054
-0.000
1.8 1.2             10450 10460 10480
109 115 115 +0.120
+0.070
109 +0.054
-0.028
115 +0.035 109 -0.054
-0.000
1.8 1.2             10950 10960 10980
114 120 120 +0.120
+0.070
114 +0.054
-0.028
120 +0.040 114 -0.054
-0.000
1.8 1.2             11450 11460 11480
119 125 125 +0.170
+0.100
119 +0.054
-0.028
125 +0.040 119 -0.054
-0.000
1.8 1.2             11950 11960 11980
123 130

3.5





















130 +0.170
+0.100
123 +0.054
-0.028
1130 +0.040 123 -0.054
-0.000
2 1.5             12350 12360 12380   123100
128 135 135 +0.170
+0.100
128 +0.063
-0.028
135 +0.040 128 -0.063
-0.000
2 1.5             12850 12860 12880   128100
133 140 140 +0.170
+0.100
133 +0.063
-0.028
140 +0.040 133 -0.063
-0.000
2 1.5             13350 13360 13380   133100
138 145 145 +0.170
+0.100
138 +0.063
-0.028
145 +0.040 138 -0.063
-0.000
2 1.5               13860 13880   138100
143 150 150 +0.170
+0.100
143 +0.063
-0.028
150 +0.040 143 -0.063
-0.000
2 1.5               14360 14380   143100
148 155 155 +0.170
+0.100
148 +0.063
-0.028
155 +0.040 148 -0.063
-0.000
2 1.5               14860 14880   14890
153 160 160 +0.170
+0.100
153 +0.063
-0.028
160 +0.040 153 -0.063
-0.000
2 1.5               15360 15380   15390
158 165 165 +0.170
+0.100
158 +0.063
-0.028
165 +0.040 158 -0.063
-0.000
2 1.5               15860 15880   158100
163 170 170 +0.170
+0.100
163 +0.063
-0.028
170 +0.040 163 -0.063
-0.000
2 1.5               16360 16380   163100
168 175 175 +0.170
+0.100
168 +0.063
-0.028
175 +0.040 168 -0.063
-0.000
2 1.5               16860 16880   168100
173 180 180 +0.170
+0.100
173 +0.063
-0.028
180 +0.040 173 -0.063
-0.000
2 1.5               17360 17380   173100


Bắt đầu dự án của bạn với một kỹ sư ứng dụng

Vòng bi trượt, bụi cây lưỡng kim, ống lót bằng đồng, Bush Oiles, Vòng bi, Nhà cung cấp Trung Quốc, Chất lượng cao



Trường ứng dụng

  •

  • Mặt sau bằng thép với CuPb10Sn10 JF-800 Bushs Inch Kích cỡ Ổ cắm hình quả bóng 2

    Thủy lực

    Được sử dụng trong việc sản xuất van thủy lực, thân, bơm bánh răng, bơm cánh, bơm piston, xi lanh dầu, v.v.

  • Mặt sau bằng thép với CuPb10Sn10 JF-800 Bushs Inch Kích cỡ Ổ cắm hình quả bóng 3

    Chiếc xe

    Ô tô: Bộ tăng áp, Động cơ, Máy nén điều hòa không khí ô tô, Cầu xe

  • Mặt sau bằng thép với CuPb10Sn10 JF-800 Bushs Inch Kích cỡ Ổ cắm hình quả bóng 4



    Các ngành công nghiệp cơ bản



    Ngành công nghiệp cơ bản: Bộ lưu giữ, Bush, Bolt, Nut, Washer, Worm Wheel

  • Mặt sau bằng thép với CuPb10Sn10 JF-800 Bushs Inch Kích cỡ Ổ cắm hình quả bóng 5



    Shope



    Tàu: chân vịt, nắp chân vịt, bánh xe sâu, mặt bích đồng biển, thanh trục đồng, tay áo đồng

  • Mặt sau bằng thép với CuPb10Sn10 JF-800 Bushs Inch Kích cỡ Ổ cắm hình quả bóng 6



    Máy móc kỹ thuật



    Máy móc xây dựng: Các loại hạt khoan đá, thân máy khoan đồng, các bộ phận chuyển động bằng tay áo chống mòn

  • Mặt sau bằng thép với CuPb10Sn10 JF-800 Bushs Inch Kích cỡ Ổ cắm hình quả bóng 7



    Đường sắt



    Đường sắt: thanh dây dẫn, hướng dẫn đường, van phanh



C95400 Lựa chọn kích thước sản phẩm nguyên liệu thô



Mô tả sản phẩm: Dây dẫn bằng đồng

Ống: 12,5 đến 406,4mm Đường kính bên ngoài

Hình chữ nhật: Tối đa 508mm

Chiều dài tiêu chuẩn: 381mm

Hình dạng/hình thức: Sản phẩm bán hoàn thành, thô hoặc gần như sạch, cực dương, thanh, phôi/hoa, hình vuông, hình lục giác, tấm, hồ sơ hoặc





Mặt sau bằng thép với CuPb10Sn10 JF-800 Bushs Inch Kích cỡ Ổ cắm hình quả bóng 8
