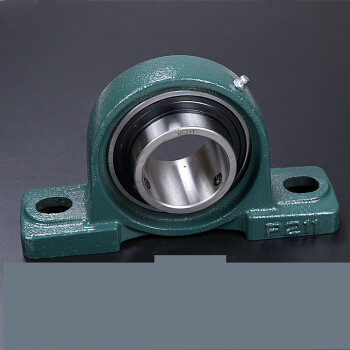

Gối chặn
Một khối gối là một bệ được sử dụng để cung cấp hỗ trợ cho trục quay với sự trợ giúp của vòng bi tương thích và các phụ kiện khác nhau. Vật liệu vỏ cho một khối gối thường được làm bằng gang hoặc thép đúc.
Vòng bi khối hình cầu có chỗ ngồi: UCP, UCF, UCFL, UCT,
UCFC UCPH, UCFA UCPA, UCFB
Hoàn thành UCHA và các mô hình khác
Vòng bi cầu ngoài thực sự là một biến thể của vòng bi rãnh sâu. Đặc điểm của nó là vòng ngoài và bề mặt đường kính ngoài của nó là hình cầu, có thể được lắp vào bề mặt hình cầu lõm tương ứng của ghế chịu lực để đóng vai trò định tâm.
Vòng bi cầu ngoài với ghế
Ổ trục hình cầu với ghế ngồi là một loại ổ trục kết hợp giữa ổ lăn và ổ trục. Hầu hết các ổ trục hình cầu bên ngoài được làm bằng đường kính ngoài của hình cầu, với ghế chịu lực hình cầu được lắp đặt với nhau, nhiều dạng cấu trúc, tính linh hoạt và khả năng thay thế tốt.
Đồng thời, loại ổ trục này trong thiết kế cũng có một mức độ trung tâm nhất định, dễ lắp đặt, với cấu trúc kép của thiết bị niêm phong, có thể hoạt động trong điều kiện xấu. Khối ổ trục thường được đúc. Ghế thường được sử dụng là ghế đứng (P), ghế vuông (F), ghế vuông sếp (FS), ghế tròn ông chủ (FC), ghế kim cương (FL), ghế vòng (C), ghế trượt và vv (T).
Ổ trục hình cầu bên ngoài có ghế được chia thành tâm ổ trục và ghế chịu lực, trong tên của ổ trục cộng với ổ trục, chẳng hạn như với ổ trục ngoài hình cầu UC205 với ghế đứng gọi là UCP205. Bởi vì khả năng hoán đổi mạnh mẽ của ổ trục hình cầu với ghế , trung tâm ổ trục có thể được lắp ráp theo ý muốn trong ghế chịu lực có cùng đặc điểm kỹ thuật và hình dạng khác nhau.
Kích thước vòng bi khối Pilllow
Bảng thông số kích thước của vòng bi với ghế
THỂ LOẠI | KÍCH THƯỚC (mm) | CÂN NẶNG | ||||||||||||
Cười mở miệng | CƯỜI MỞ MIỆNG | B | S | L | J | H | H1 | H H2 | Một | VIẾT SAI RỒI | N1 | de | Kilôgam | |
UCP201 | 12 | 47 | 31 | 12,7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0,7 |
UCP202 | 15 | 47 | 31 | 12,7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0,7 |
UCP203 | 17 | 47 | 31 | 12,7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0,7 |
UCP204 | 20 | 47 | 31 | 12,7 | 127 | 95 | 33.3 | 65 | 14 | 38 | 13 | 19 | M10 | 0,7 |
UCP205 | 25 | 52 | 34.1 | 14.3 | 140 | 105 | 36,5 | 71 | 15 | 38 | 13 | 19 | M10 | 0,8 |
UCP206 | 30 | 62 | 38,1 | 15.9 | 165 | 121 | 42,9 | 83 | 17 | 48 | 17 | 23 | M14 | 1.3 |
UCP207 | 35 | 72 | 42,9 | 17,5 | 167 | 127 | 47,9 | 93 | 18 | 48 | 17 | 23 | M14 | 1.6 |
UCP208 | 40 | 80 | 49,2 | 19 | 184 | 137 | 49,2 | 100 | 18 | 54 | 17 | 23 | M14 | 1.9 |
UCP209 | 45 | 85 | 49,2 | 19 | 190 | 146 | 54 | 106 | 20 | 54 | 17 | 23 | M14 | 2.2 |
UCP210 | 50 | 90 | 51,6 | 19 | 206 | 159 | 57,2 | 114 | 21 | 60 | 20 | 26 | M16 | 2.6 |
UCP211 | 55 | 100 | 55,6 | 22.2 | 219 | 171 | 63,5 | 126 | 23 | 60 | 20 | 26 | M16 | 3,3 |
UCP212 | 60 | 110 | 65,1 | 25,4 | 241 | 184 | 69,8 | 138 | 25 | 70 | 20 | 26 | M16 | 4.6 |
UCP213 | 65 | 120 | 65,1 | 25,4 | 265 | 203 | 76,2 | 151 | 27 | 70 | 25 | 31 | M20 | 5,9 |
UCP214 | 70 | 125 | 74,6 | 30.2 | 266 | 210 | 79,4 | 157 | 27 | 72 | 25 | 31 | M20 | 6,6 |
UCP215 | 75 | 130 | 77,8 | 33.3 | 275 | 217 | 82,6 | 163 | 25 | 74 | 25 | 31 | M20 | 7.4 |
UCP216 | 80 | 140 | 82,6 | 33.3 | 292 | 232 | 88,9 | 175 | 30 | 78 | 25 | 31 | M20 | 9 |
UCP217 | 85 | 150 | 85,7 | 34.1 | 310 | 247 | 95,2 | 187 | 32 | 83 | 25 | 31 | M20 | 11 |
UCP218 | 90 | 160 | 96 | 39,7 | 327 | 262 | 101,6 | 200 | 33 | 88 | 27 | 33 | M22 | 13 |
UCP220 | 100 | 180 | 108 | 42 | 380 | 308 | 115 | 225 | 40 | 95 | 30 | 38 | M24 | 16 |
UCP305 | 25 | 62 | 38 | 15 | 175 | 132 | 45 | 85 | 15 | 45 | 17 | 20 | M14 | 1,4 |
UCP306 | 30 | 72 | 43 | 17 | 180 | 140 | 50 | 95 | 18 | 50 | 17 | 20 | M14 | 1.8 |
UCP307 | 35 | 80 | 48 | 19 | 210 | 160 | 56 | 106 | 20 | 56 | 17 | 25 | M14 | 2,8 |
UCP308 | 40 | 90 | 52 | 19 | 220 | 170 | 60 | 116 | 22 | 60 | 17 | 27 | M14 | 3 |
UCP309 | 45 | 100 | 57 | 22 | 245 | 190 | 67 | 129 | 24 | 67 | 20 | 30 | M16 | 4.1 |
UCP 310 | 50 | 110 | 61 | 22 | 275 | 212 | 75 | 143 | 27 | 75 | 20 | 35 | M16 | 5,8 |
UCP311 | 55 | 120 | 66 | 25 | 310 | 236 | 80 | 154 | 30 | 80 | 20 | 38 | M16 | 7.4 |
UCP312 | 60 | 130 | 71 | 26 | 330 | 250 | 85 | 165 | 32 | 85 | 25 | 38 | M20 | 9,4 |
UCP313 | 65 | 140 | 75 | 30 | 340 | 260 | 90 | 176 | 33 | 90 | 25 | 38 | M20 | 10 |
UCP314 | 70 | 150 | 78 | 33 | 360 | 280 | 95 | 187 | 35 | 90 | 27 | 40 | M22 | 12 |
UCP315 | 75 | 160 | 82 | 32 | 380 | 290 | 100 | 198 | 35 | 100 | 27 | 40 | M22 | 14 |
UCP316 | 80 | 170 | 86 | 34 | 400 | 300 | 106 | 210 | 40 | 110 | 27 | 40 | M22 | 18 |
UCP317 | 85 | 180 | 96 | 40 | 420 | 320 | 112 | 220 | 40 | 110 | 33 | 45 | M27 | 20 |
UCP318 | 90 | 190 | 96 | 40 | 430 | 330 | 118 | 235 | 45 | 110 | 33 | 45 | M27 | 24 |
UCP319 | 95 | 200 | 103 | 41 | 470 | 360 | 125 | 250 | 45 | 120 | 36 | 50 | M30 | 29 |
UCP320 | 100 | 215 | 108 | 42 | 490 | 380 | 140 | 275 | 50 | 120 | 36 | 50 | M30 | 35 |
UCP321 | 105 | 225 | 112 | 44 | 490 | 380 | 140 | 280 | 50 | 120 | 36 | 50 | M30 | 35 |
UCP322 | 110 | 240 | 117 | 46 | 520 | 400 | 150 | 300 | 55 | 140 | 40 | 55 | M33 | 45 |
UCP324 | 120 | 260 | 126 | 51 | 570 | 450 | 160 | 320 | 65 | 140 | 40 | 55 | M33 | 55 |
UCP326 | 130 | 280 | 135 | 54 | 600 | 480 | 180 | 355 | 75 | 140 | 40 | 55 | M33 | 72 |
UCP328 | 140 | 300 | 145 | 59 | 620 | 500 | 200 | 390 | 75 | 140 | 40 | 55 | M33 | 89 |
Vòng bi UCP còn được gọi là vòng bi dây trên đỉnh ghế đứng, một số loại vòng bi có vòng bi cầu ở dạng cổ điển nhất và được sử dụng phổ biến nhất, phù hợp với tất cả các thiết bị truyền và trục và bề mặt lắp đặt song song với nhãn cơ khí. GB / T7810
Ghi chú:
1. Kích thước tổng thể của ucp201-ucp203 trong bảng là như nhau;
2. UCP201 có đường kính 12, UCP202 có đường kính 15 và UCP203 có đường kính 17. Tất cả các đường kính trên UCP204 được nhân với hai chữ số cuối cùng bằng 5. Ví dụ: UCP204 có đường kính là 20 mm và UCP205 có đường kính 25 mm.
3. Số đầu tiên sau UCP là loạt mang, 2 là loạt nhẹ và 3 là loạt nặng.
Nếu: | Thép mạ crôm | Chợ chính: | Châu Âu Châu Phi Châu Phi Trung Đông |
---|---|---|---|
Trọn gói: | Thùng, Pallet gỗ, Gói công nghiệp | ứng dụng: | Máy móc |
Dịch vụ: | Cung cấp OEM | Kiểu: | Gối chặn hình cầu bi với ghế |
