Daisy từ ĐứcBề mặt hoàn thiện tốt nhất cho Vòng bi tay áo, độ đồng tâm chặt chẽ hơn và tính đồng nhất của vật liệu ống lót bằng đồng. Nhà cung cấp tốt các vòng bi và ống lót inch và hệ mét tiêu chuẩn từ Trung Quốc. https://www.bronzelube.com/
Chất liệu polymer Liners Chất liệu làm bằng đồng cho các đặc tính hao mòn được cải thiện
Nguồn gốc | Vật liệu đồng bằng |
---|---|
Hàng hiệu | China Plain-Bearing |
Chứng nhận | DIN 1494/ISO 3547 |
Số mô hình | Vòng bi trượt bọc composite |
Số lượng đặt hàng tối thiểu | 500 mảnh / miếng |
Giá bán | flat strip material inch sizes Manufacturers,Factory Price |
chi tiết đóng gói | Lô hàng Đóng gói Bushing: Thùng giấy trên Vỏ gỗ hoặc Pallet. |
Thời gian giao hàng | 15 ~ 20 ngày |
Điều khoản thanh toán | TT trước |
Khả năng cung cấp | 1000000 Piece / Pieces mỗi tháng Bushing mang trơn |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xĐồng hồ | Thép carbon thấp + Đồng xốp + Dải POM màu vàng | Mạ | Thiếc hoặc đồng |
---|---|---|---|
Kiểu | Bushs bọc, máy giặt lực đẩy | Ứng dụng đặc biệt | Thép tấm cường độ cao |
Đặc trưng | Mặc, khô, kháng thấp | Tùy chỉnh | Có sẵn theo bản vẽ |
Giá xuất xưởng của bạc đạn bạc đạn | tiffany@viiplus.com | Nhà sản xuất bạc lót ổ trục tự bôi trơn | https://www.viiplus.com/ |
Bush Bearings Nhà sản xuất Nhà cung cấp Nhà xuất khẩu | plain bearings. ổ trượt trơn. Long, maintenance-free service, manufactures bushings | ||
Điểm nổi bật | du dải,tay áo đơn giản mang |
Dải tấm bạc đạn trơn, giá xuất xưởng, đặt hàng ngay.
Độ chính xác và hiệu suất cao vòng bi trơn material nhà sản xuất cho OEM và bán buôn.dải & vật liệu.đáp ứng tất cả các loại OEM.chất lượng tuyệt vời.dịch vụ hoàn hảo.cho người bán buôn. Cung cấp các dịch vụ chất lượng cao.
Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật, chế tạo tùy chỉnh và sản xuất vật liệu ống lót bằng đồng có ống lót bằng than chì và dải ổ trục tự bôi trơn. Tại VIIPLUS Trung Quốc, mục tiêu của chúng tôi là trở thành bộ phận ống lót kỹ thuật trong nhà của bạn.
Dải trượt Tiêu chuẩn hệ mét Nếu doanh nghiệp của bạn kinh doanh ổ trượt lót polyme để tự bôi trơn và cải thiện tính chất mài mòn, các dải đệm lót và ống lót dẫn hướng sản xuất mà bạn chọn tấm vật liệu ống lót ổ trượt trơn của chúng tôi.vui lòng thông báo cho chúng tôi về tình hình dự án của bạn và các yêu cầu về kích thước dải trong cuộc điều tra.Chúng tôi sẽ cung cấp cho bạn các giải pháp lựa chọn sản phẩm và báo giá một cách hiệu quả.
Vòng bi lăn là loại vòng bi cán, được làm bằng thép tấm cán nguội chất lượng cao, bột đồng xốp thiêu kết ở giữa, sau đó cán trên bề mặt bột đồng xốp với polyformaldehyde biến tính rồi cán mỏng.
Loại ổ trục này bắt buộc phải phủ mỡ bôi trơn trong quá trình lắp ráp do bố trí bề mặt lăn thường xuyên và các lỗ chứa dầu có Góc xoắn.Nó đặc biệt thích hợp cho những trường hợp khó bôi trơn bằng chất lỏng khi tải cao và tốc độ thấp.Các lỗ chứa dầu trên bề mặt có thể đảm bảo sự phân phối dầu tối ưu và không cần bảo dưỡng lâu dài.

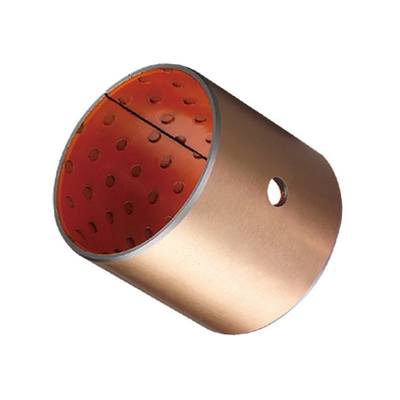

VIIPLUS POM BUSHINGScó tính chất vật lý và cơ học tốt, cũng có tính chất hóa học chắc chắn.Vật liệu này có hiệu suất gia công tốt nếu được yêu cầu. Ống lót đồng bằng ít lớp ba lớp có cơ sở bằng thép cacbon thấp hơn, trên đó một lớp đồng xốp được thiêu kết.Acetalcopolyer (POM) được ngâm tẩm vào các kẽ của lớp đồng này sau khi quá trình cán hoàn thành.Các vết lõm bôi trơn được đóng dấu vào lớp này.
Nền đồng với PTFE lót ống lót, POM ống lót bằng thép được bọc nhựa, ống lót

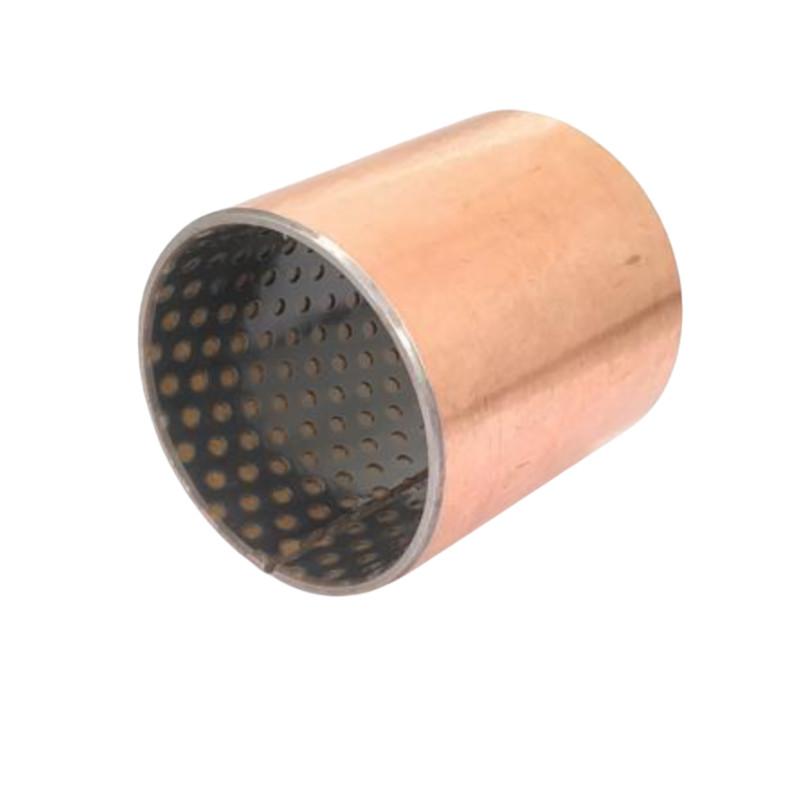

Vòng bi trơn composite POM có sẵn dưới dạng ống lót thẳng, vòng đệm và dải
Ưu điểm của ổ trượt composite VIIPLUS POM
bao gồm:
• vận hành miễn phí
• đặc tính ma sát rất tốt
• khả năng chịu tải cao
• vận tốc trượt cao
• giải phóng mặt bằng vận hành nhỏ

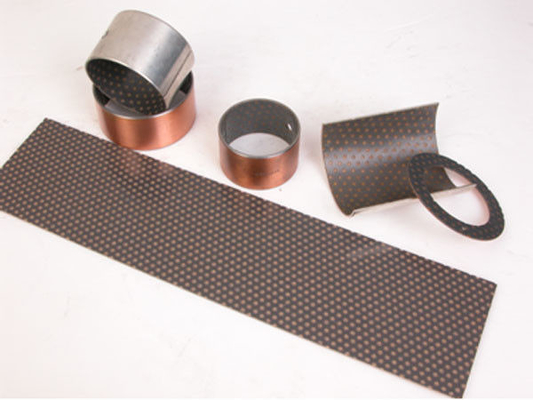

Dải, Đường trượt PAS, Vòng bi lót POM bọc thép + Bột đồng + Dải POM (DX)
Phạm vi POM của chúng tôi về vòng bi lót acetal được bọc phù hợp cho các ứng dụng chuyển động quay và dao động.
Vòng bi trơn VIIPLUS có sẵn ở các kích thước hệ mét và tiêu chuẩn.
Dịch vụ gia công tại nhà của chúng tôi có thể cung cấp các kích thước phi tiêu chuẩn phù hợp với yêu cầu cụ thể của khách hàng.
Biểu đồ kích thước ống lót Dx
Di (mm) | Làm (mm) | B (mm) | Ổ đỡ trục | trục | Đường kính lớn nhất (mm) | Đường kính tối thiểu (mm) | Khoảng trống tối đa (mm) | Khoảng hở tối thiểu (mm) | |
0203DU | 2 | 3.5 | 3 | H6 | h6 | 2.048 | 2 | 0,054 | 0 |
0205DU | 2 | 3.5 | 5 | H6 | h6 | 2.048 | 2 | 0,054 | 0 |
0303DU | 3 | 4,5 | 3 | H6 | h6 | 3.048 | 3 | 0,054 | 0 |
0305DU | 3 | 4,5 | 5 | H6 | h6 | 3.048 | 3 | 0,054 | 0 |
0306DU | 3 | 4,5 | 6 | H6 | h6 | 3.048 | 3 | 0,054 | 0 |
0403DU | 4 | 5.5 | 3 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
0404DU | 4 | 5.5 | 4 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
0406DU | 4 | 5.5 | 6 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
0410DU | 4 | 5.5 | 10 | H6 | h6 | 4.048 | 4 | 0,056 | 0 |
0505DU | 5 | 7 | 5 | H7 | f7 | 5.055 | 4,99 | 0,077 | 0 |
0508DU | 5 | 7 | số 8 | H7 | f7 | 5.055 | 4,99 | 0,077 | 0 |
0510DU | 5 | 7 | 10 | H7 | f7 | 5.055 | 4,99 | 0,077 | 0 |
0604DU | 6 | số 8 | 4 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
0606DU | 6 | số 8 | 6 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
0608DU | 6 | số 8 | số 8 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
0610DU | 6 | số 8 | 10 | H7 | f7 | 6.055 | 5,99 | 0,077 | 0 |
0705DU | 7 | 9 | 5 | H7 | f7 | 7.055 | 6,99 | 0,083 | 0,003 |
0710DU | 7 | 9 | 10 | H7 | f7 | 7.055 | 6,99 | 0,083 | 0,003 |
0806DU | số 8 | 10 | 6 | H7 | f7 | 8.055 | 7.99 | 0,083 | 0,003 |
0808DU | số 8 | 10 | số 8 | H7 | f7 | 8.055 | 7.99 | 0,083 | 0,003 |
0810DU | số 8 | 10 | 10 | H7 | f7 | 8.055 | 7.99 | 0,083 | 0,003 |
0812DU | số 8 | 10 | 12 | H7 | f7 | 8.055 | 7.99 | 0,083 | 0,003 |
1006DU | 10 | 12 | 6 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1008DU | 10 | 12 | số 8 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1010DU | 10 | 12 | 10 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1012DU | 10 | 12 | 12 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1015DU | 10 | 12 | 15 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1020DU | 10 | 12 | 20 | H7 | f7 | 10.058 | 9,99 | 0,086 | 0,003 |
1208DU | 12 | 14 | số 8 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1210DU | 12 | 14 | 10 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1212DU | 12 | 14 | 12 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1215DU | 12 | 14 | 15 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1220DU | 12 | 14 | 20 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1225DU | 12 | 14 | 25 | H7 | f7 | 12.058 | 11,99 | 0,092 | 0,006 |
1310DU | 13 | 15 | 10 | H7 | f7 | 13.058 | 12,99 | 0,092 | 0,006 |
1320DU | 13 | 15 | 20 | H7 | f7 | 13.058 | 12,99 | 0,092 | 0,006 |
1405DU | 14 | 16 | 5 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1410DU | 14 | 16 | 10 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1412DU | 14 | 16 | 12 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1415DU | 14 | 16 | 15 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1420DU | 14 | 16 | 20 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1425DU | 14 | 16 | 25 | H7 | f7 | 14.058 | 13,99 | 0,092 | 0,006 |
1510DU | 15 | 17 | 10 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
1512DU | 15 | 17 | 12 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
1515DU | 15 | 17 | 15 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
1520DU | 15 | 17 | 20 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
1525DU | 15 | 17 | 25 | H7 | f7 | 15.058 | 14,99 | 0,092 | 0,006 |
1610DU | 16 | 18 | 10 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
1612DU | 16 | 18 | 12 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
1615DU | 16 | 18 | 15 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
1620DU | 16 | 18 | 20 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
1625DU | 16 | 18 | 25 | H7 | f7 | 16.058 | 15,99 | 0,092 | 0,006 |
1720DU | 17 | 19 | 20 | H7 | f7 | 17.061 | 16,99 | 0,095 | 0,006 |
1810DU | 18 | 20 | 10 | H7 | f7 | 18.061 | 17,99 | 0,095 | 0,006 |
1815DU | 18 | 20 | 15 | H7 | f7 | 18.061 | 17,99 | 0,095 | 0,006 |
1820DU | 18 | 20 | 20 | H7 | f7 | 18.061 | 17,99 | 0,095 | 0,006 |
1825DU | 18 | 20 | 25 | H7 | f7 | 18.061 | 17,99 | 0,095 | 0,006 |
2010DU | 20 | 23 | 10 | H7 | f7 | 20.071 | 19,99 | 0,112 | 0,01 |
2015DU | 20 | 23 | 15 | H7 | f7 | 20.071 | 19,99 | 0,112 | 0,01 |
2020DU | 20 | 23 | 20 | H7 | f7 | 20.071 | 19,99 | 0,112 | 0,01 |
Năm 2025DU | 20 | 23 | 25 | H7 | f7 | 20.071 | 19,99 | 0,112 | 0,01 |
2030DU | 20 | 23 | 30 | H7 | f7 | 20.071 | 19,99 | 0,112 | 0,01 |
2215DU | 22 | 25 | 15 | H7 | f7 | 22.071 | 21,99 | 0,112 | 0,01 |
2220DU | 22 | 25 | 20 | H7 | f7 | 22.071 | 21,99 | 0,112 | 0,01 |
2225DU | 22 | 25 | 25 | H7 | f7 | 22.071 | 21,99 | 0,112 | 0,01 |
2230DU | 22 | 25 | 30 | H7 | f7 | 22.071 | 21,99 | 0,112 | 0,01 |
2415DU | 24 | 27 | 15 | H7 | f7 | 24.071 | 23,99 | 0,112 | 0,01 |
2420DU | 24 | 27 | 20 | H7 | f7 | 24.071 | 23,99 | 0,112 | 0,01 |
2425DU | 24 | 27 | 25 | H7 | f7 | 24.071 | 23,99 | 0,112 | 0,01 |
2430DU | 24 | 27 | 30 | H7 | f7 | 24.071 | 23,99 | 0,112 | 0,01 |
2515DU | 25 | 28 | 15 | H7 | f7 | 25.071 | 24,99 | 0,112 | 0,01 |
2520DU | 25 | 28 | 20 | H7 | f7 | 25.071 | 24,99 | 0,112 | 0,01 |
2525DU | 25 | 28 | 25 | H7 | f7 | 25.071 | 24,99 | 0,112 | 0,01 |
2530DU | 25 | 28 | 30 | H7 | f7 | 25.071 | 24,99 | 0,112 | 0,01 |
2550DU | 25 | 28 | 50 | H7 | f7 | 25.071 | 24,99 | 0,112 | 0,01 |
2815DU | 28 | 32 | 15 | H7 | f7 | 28.085 | 27,99 | 0,126 | 0,01 |
2820DU | 28 | 32 | 20 | H7 | f7 | 28.085 | 27,99 | 0,126 | 0,01 |
2825DU | 28 | 32 | 25 | H7 | f7 | 28.085 | 27,99 | 0,126 | 0,01 |
2830DU | 28 | 32 | 30 | H7 | f7 | 28.085 | 27,99 | 0,126 | 0,01 |
3010DU | 30 | 34 | 10 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3015DU | 30 | 34 | 15 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3020DU | 30 | 34 | 20 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3025DU | 30 | 34 | 25 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3030DU | 30 | 34 | 30 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3040DU | 30 | 34 | 40 | H7 | f7 | 30.085 | 29,99 | 0,126 | 0,01 |
3220DU | 32 | 36 | 20 | H7 | f7 | 32.085 | 31,99 | 0,135 | 0,015 |
3230DU | 32 | 36 | 30 | H7 | f7 | 32.085 | 31,99 | 0,135 | 0,015 |
3240DU | 32 | 36 | 40 | H7 | f7 | 32.085 | 31,99 | 0,135 | 0,015 |
3520DU | 35 | 39 | 20 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
3530DU | 35 | 39 | 30 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
3535DU | 35 | 39 | 35 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
3540DU | 35 | 39 | 40 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
3550DU | 35 | 39 | 50 | H7 | f7 | 35.085 | 34,99 | 0,135 | 0,015 |
3720DU | 37 | 41 | 20 | H7 | f7 | 37.085 | 36,99 | 0,135 | 0,015 |
4020DU | 40 | 44 | 20 | H7 | f7 | 40.085 | 39,99 | 0,135 | 0,015 |
4030DU | 40 | 44 | 30 | H7 | f7 | 40.085 | 39,99 | 0,135 | 0,015 |
4040DU | 40 | 44 | 40 | H7 | f7 | 40.085 | 39,99 | 0,135 | 0,015 |
4050DU | 40 | 44 | 50 | H7 | f7 | 40.085 | 39,99 | 0,135 | 0,015 |
4520DU | 45 | 50 | 20 | H7 | f7 | 45.105 | 44,99 | 0,155 | 0,015 |
4530DU | 45 | 50 | 30 | H7 | f7 | 45.105 | 44,99 | 0,155 | 0,015 |
4540DU | 45 | 50 | 40 | H7 | f7 | 45.105 | 44,99 | 0,155 | 0,015 |
4545DU | 45 | 50 | 45 | H7 | f7 | 45.105 | 44,99 | 0,155 | 0,015 |
4550DU | 45 | 50 | 50 | H7 | f7 | 45.105 | 44,99 | 0,155 | 0,015 |
5020DU | 50 | 55 | 20 | H7 | f7 | 50,11 | 49,99 | 0,16 | 0,015 |
5030DU | 50 | 55 | 30 | H7 | f7 | 50,11 | 49,99 | 0,16 | 0,015 |
5040DU | 50 | 55 | 40 | H7 | f7 | 50,11 | 49,99 | 0,16 | 0,015 |
5050DU | 50 | 55 | 50 | H7 | f7 | 50,11 | 49,99 | 0,16 | 0,015 |
5060DU | 50 | 55 | 60 | H7 | f7 | 50,11 | 49,99 | 0,16 | 0,015 |
5520DU | 55 | 60 | 20 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5525DU | 55 | 60 | 25 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5530DU | 55 | 60 | 30 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5540DU | 55 | 60 | 40 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5550DU | 55 | 60 | 50 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5555DU | 55 | 60 | 55 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
5560DU | 55 | 60 | 60 | H7 | f7 | 55,11 | 54,99 | 0,17 | 0,02 |
6020DU | 60 | 65 | 20 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6030DU | 60 | 65 | 30 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6040DU | 60 | 65 | 40 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6050DU | 60 | 65 | 50 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6060DU | 60 | 65 | 60 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6070DU | 60 | 65 | 70 | H7 | f7 | 60,11 | 59,99 | 0,17 | 0,02 |
6530DU | 65 | 70 | 30 | H7 | f7 | 65,11 | 64,99 | 0,17 | 0,02 |
6550DU | 65 | 70 | 50 | H7 | f7 | 65,11 | 64,99 | 0,17 | 0,02 |
6570DU | 65 | 70 | 70 | H7 | f7 | 65,11 | 64,99 | 0,17 | 0,02 |
7040DU | 70 | 75 | 40 | H7 | f7 | 70,11 | 69,99 | 0,17 | 0,02 |
7050DU | 70 | 75 | 50 | H7 | f7 | 70,11 | 69,99 | 0,17 | 0,02 |
7070DU | 70 | 75 | 70 | H7 | f7 | 70,11 | 69,99 | 0,17 | 0,02 |
7560DU | 75 | 80 | 60 | H7 | f7 | 75,11 | 74,99 | 0,17 | 0,02 |
7580DU | 75 | 80 | 80 | H7 | f7 | 75,11 | 74,99 | 0,17 | 0,02 |
8040DU | 80 | 85 | 40 | H7 | h8 | 80.155 | 80.02 | 0,201 | 0,02 |
8060DU | 80 | 85 | 60 | H7 | h8 | 80.155 | 80.02 | 0,201 | 0,02 |
8080DU | 80 | 85 | 80 | H7 | h8 | 80.155 | 80.02 | 0,201 | 0,02 |
80100DU | 80 | 85 | 100 | H7 | h8 | 80.155 | 80.02 | 0,201 | 0,02 |
8530DU | 85 | 90 | 30 | H7 | h8 | 85.155 | 85.02 | 0,209 | 0,02 |
8560DU | 85 | 90 | 60 | H7 | h8 | 85.155 | 85.02 | 0,209 | 0,02 |
85100DU | 85 | 90 | 100 | H7 | h8 | 85.155 | 85.02 | 0,209 | 0,02 |
9060DU | 90 | 95 | 60 | H7 | h8 | 90.155 | 90.02 | 0,209 | 0,02 |
90100DU | 90 | 95 | 100 | H7 | h8 | 90.155 | 90.02 | 0,209 | 0,02 |
9560DU | 95 | 100 | 60 | H7 | h8 | 95.155 | 95.02 | 0,209 | 0,02 |
95100DU | 95 | 100 | 100 | H7 | h8 | 95.155 | 95.02 | 0,209 | 0,02 |
10050DU | 100 | 105 | 50 | H7 | h8 | 100.155 | 100.02 | 0,209 | 0,02 |
10060DU | 100 | 105 | 60 | H7 | h8 | 100.155 | 100.02 | 0,209 | 0,02 |
100115DU | 100 | 105 | 115 | H7 | h8 | 100.155 | 100.02 | 0,209 | 0,02 |
10560DU | 105 | 110 | 60 | H7 | h8 | 105.155 | 105.02 | 0,209 | 0,02 |
105115DU | 105 | 110 | 115 | H7 | h8 | 105.155 | 105.02 | 0,209 | 0,02 |
11060DU | 110 | 115 | 60 | H7 | h8 | 110.155 | 110.02 | 0,209 | 0,02 |
110115DU | 110 | 115 | 115 | H7 | h8 | 110.155 | 110.02 | 0,209 | 0,02 |
11550DU | 115 | 120 | 50 | H7 | h8 | 115.155 | 115.02 | 0,209 | 0,02 |
11570DU | 115 | 120 | 70 | H7 | h8 | 115.155 | 115.02 | 0,209 | 0,02 |
12050DU | 120 | 125 | 50 | H7 | h8 | 120,21 | 120.07 | 0,264 | 0,07 |
12060DU | 120 | 125 | 60 | H7 | h8 | 120,21 | 120.07 | 0,264 | 0,07 |
120100DU | 120 | 125 | 100 | H7 | h8 | 120,21 | 120.07 | 0,264 | 0,07 |
125100DU | 125 | 130 | 100 | H7 | h8 | 125,21 | 125.07 | 0,273 | 0,07 |
13060DU | 130 | 135 | 60 | H7 | h8 | 130,21 | 130.07 | 0,273 | 0,07 |
130100DU | 130 | 135 | 100 | H7 | h8 | 130,21 | 130.07 | 0,273 | 0,07 |
13560DU | 135 | 140 | 60 | H7 | h8 | 135,21 | 135.07 | 0,273 | 0,07 |
13580DU | 135 | 140 | 80 | H7 | h8 | 135,21 | 135.07 | 0,273 | 0,07 |
14060DU | 140 | 145 | 60 | H7 | h8 | 140,21 | 140.07 | 0,273 | 0,07 |
140100DU | 140 | 145 | 100 | H7 | h8 | 140,21 | 140.07 | 0,273 | 0,07 |
15060DU | 150 | 155 | 60 | H7 | h8 | 150,21 | 150.07 | 0,273 | 0,07 |
15080DU | 150 | 155 | 80 | H7 | h8 | 150,21 | 150.07 | 0,273 | 0,07 |
150100DU | 150 | 155 | 100 | H7 | h8 | 150,21 | 150.07 | 0,273 | 0,07 |
16080DU | 160 | 165 | 80 | H7 | h8 | 160,21 | 160.07 | 0,273 | 0,07 |
160100DU | 160 | 165 | 100 | H7 | h8 | 160,21 | 160.07 | 0,273 | 0,07 |
180100DU | 180 | 185 | 100 | H7 | h8 | 180.216 | 180.07 | 0,279 | 0,07 |
200100DU | 200 | 205 | 100 | H7 | h8 | 200.216 | 200.07 | 0,288 | 0,07 |
210100DU | 210 | 215 | 100 | H7 | h8 | 210.216 | 210.07 | 0,288 | 0,07 |
220100DU | 220 | 225 | 100 | H7 | h8 | 220.216 | 220.07 | 0,288 | 0,07 |
250100DU | 250 | 255 | 100 | H7 | h8 | 250.222 | 250.07 | 0,294 | 0,07 |
300100DU | 300 | 305 | 100 | H7 | h8 | 300.222 | 300.07 | 0,303 | 0,07 |
Nét đặc trưng
VIIPLUSnhiều loại vòng bi lót POM được bọc phù hợp cho các ứng dụng chuyển động quay và dao động.Chúng được hưởng lợi từ khoảng thời gian tái bôi trơn dài, không bị hấp thụ nước, các hành vi giảm chấn vượt trội và có khả năng chịu tải cạnh thấp.
Các dải PAS có sẵn như một phần vật liệu đồng đều.Phần vật liệu này có thể được sử dụng để làm các phần tử trượt với nhiều hình dạng khác nhau.
Kim loại - Vòng bi composite Polymer với vật liệu POM
Phạm vi VIIPLUS lý tưởng cho các ngành công nghiệp ô tô, chế tạo máy và nông nghiệp và thực sự là bất kỳ ứng dụng nào mà chất bôi trơn không thể được cung cấp liên tục.
Thông tin tài liệu
-
Các giải pháp tiêu chuẩn bảo trì thấp
Sản xuất vòng bi trơn
Thiết kế tiêu chuẩn là:
-
Bụi cây hình trụ
-
Máy giặt đẩy
-
Dải
Nếu các phần vật liệu này được sử dụng để tạo đường dẫn trang trình bày, chúng có các chức năng chính sau:
-
Hấp thụ và truyền lực tác dụng theo phương thẳng đứng lên bề mặt chạy
-
Sửa các thành phần di chuyển với nhau
-
Đảm bảo độ chính xác của hướng dẫn cho các chuyển động dọc trục trong suốt thời gian sử dụng
Các dải có sẵn trong hai nhóm vật liệu:
-
Nhóm vật liệu P1 cho các ứng dụng chạy khô, không cần bảo trì
-
Nhóm vật liệu P2 cho các ứng dụng ít bảo dưỡng, bôi trơn
Để biết ưu điểm của từng nhóm và giúp quyết định nhóm vật liệu nào là tốt nhất cho mục đích sử dụng liên quan, vui lòng tham khảo thông tin được cung cấp trong phần ống lót hình trụ, ống lót mặt bích và vòng đệm đẩy.
VSB-20 Tấm lót mặt bích PAF
-
Ống lót được bôi trơn nhẹ cho các ứng dụng bôi trơn bằng mỡ hoặc dầu
-
Các bộ phận tiêu chuẩn chứa các vết lõm dầu mỡ trong lớp trượt;lớp trượt trơn có sẵn theo yêu cầu
-
Hiệu suất tối ưu dưới tải tương đối cao và tốc độ thấp
-
Thích hợp cho các chuyển động tuyến tính, dao động và quay
-
Nhiều loại phụ tùng có sẵn từ kho
Thích hợp cho chuyển động quay và dao động, ít yêu cầu bảo dưỡng hơn do khoảng thời gian tái bôi trơn dài, độ mài mòn thấp hơn, độ nhạy cảm với tải trọng thấp hơn, không hấp thụ nước và do đó không bị phồng, giảm xóc tốt, khả năng chống chịu tải tốt.
Không tin cậy
Vòng bi lót POM được bọc của chúng tôi có khả năng chống mài mòn cao và ma sát thấp ngay cả với lượng chất bôi trơn rất nhỏ
Bề mặt có các vết lõm hình tròn nên được bôi đầy dầu mỡ khi lắp ráp
Thép carbon thấp cho khả năng chịu tải đặc biệt cao và khả năng phân tán nhiệt tuyệt vời
1. Độ dày POM 0,30 ~ 0,50 mm.Nó cung cấp khả năng chống mài mòn cao và ma sát thấp ngay cả khi chỉ cung cấp lượng dầu bôi trơn nhỏ nhất, bề mặt ổ trục này có dạng các vết lõm hình tròn nên được bôi đầy mỡ khi lắp ráp ổ trục.
2. Độ dày bột đồng thiêu kết 0,20-0,35mm.Một thành phần đặc biệt của đồng bột được nung chảy nhiệt với lớp nền thép.Lớp tiếp xúc này hoạt động như một neo cho lớp PTFE và dẫn nhiệt tích tụ ra khỏi bề mặt chịu lực.
3. Thép cacbon thấp Đặt nền tảng của ống lót, mặt sau bằng thép cung cấp độ ổn định đặc biệt, khả năng chịu tải và tản nhiệt
Cấu trúc và thành phần
-
Vật liệu ống lót hỗn hợp kim loại-polyme
-
Mặt sau bằng thép + Sinter bằng đồng xốp + POM có rãnh bôi trơn
POM lớp trượt |
HIỆU SUẤT HOẠT ĐỘNG |
|
Khô |
Nghèo |
Dầu bôi trơn |
Tốt |
Mỡ bôi trơn |
Rất tốt |
Nước bôi trơn |
Nghèo |
Quy trình chất lỏng bôi trơn |
Nghèo |
Thuộc tính sinh đẻ
CHUNG |
|
Đơn vị |
Giá trị |
---|---|---|---|
Tải tối đa |
Tĩnh |
N / mm2 |
250 |
Nhiệt độ hoạt động |
Min |
° C |
- 40 |
BÔI TRƠN |
|
|
|
Tốc độ trượt tối đa |
|
bệnh đa xơ cứng |
> 2.0 |
Hệ số ma sát |
|
|
0,05 - 0,20 |
Tối đatải |
Tĩnh |
250N / mm2 |
Động |
140N / mm2 |
|
|
Rotaing dao động |
60N / mm2 |
Tối đatốc độ |
Khô |
2m / s |
Bôi trơn |
> 2m / s |
|
Tối đaPV (Khô) |
Thời gian ngắn |
3,6N / mm2 * · m / s |
Tiếp diễn |
1,8N / mm2 * · m / s |
|
Nhiệt độ |
-195 ℃ ~ + 280 ℃ |
|
Hệ số ma sát Khô |
0,03 ~ 0,20 |
|
Bôi trơn |
> 2m / s |
|
Dẫn nhiệt |
42W (m · k) -1 |
|
Hệ số giãn nở nhiệt |
11 * 10-6k-1 |
Thuộc tính sinh đẻ
Các dạng vòng bi có sẵn trong kích thước tiêu chuẩn
· Bụi cây hình trụ
· Máy giặt đẩy
· Tấm trượt
Vòng bi hệ mét và ống lót đế quốc được sản xuất theo đơn đặt hàng: dạng ống lót tiêu chuẩn theo kích thước đặc biệt, nửa ống lót, hình dạng đặc biệt thu được bằng cách dập, vòng bi có rãnh định vị, lỗ bôi trơn và rãnh gia công, thiết kế ống lót tùy chỉnh
Các ứng dụng tiêu biểu
-
Thiết bị nông nghiệp
-
Máy xây dựng
-
Thiết bị xử lý vật liệu
-
Đồ gia dụng và hàng tiêu dùng
-
Bản lề khung sau
-
Khớp nối
-
Cọc khoan
-
Hộp số & ly hợp
-
Máy mài và máy phay
