| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Ống lót rắn, Vòng bi đồng Phosphor |
| MOQ: | Thỏa thuận |
| giá bán: | Price Graphite Bushing Parts Factory Price |
| Điều khoản thanh toán: | TT IN ADVANCE, Western Union |
| Khả năng cung cấp: | Bronze Bushings Online • Các nhà sản xuất vòng bi trượt • Các nhà cung cấp Bushing tự bôi trơn |
Đồng phosphor, một hợp kim độc đáo chủ yếu bao gồm đồng với sự bổ sung của phốt pho và các nguyên tố khác, nổi tiếng với các đặc tính cơ học tuyệt vời, khả năng chống ăn mòn và chống mài mòn. Khi kết hợp với than chì, đồng phosphor tạo ra một vật liệu có khả năng bôi trơn vượt trội và giảm ma sát, làm cho nó lý tưởng để sử dụng trong ống lót và ổ trục.

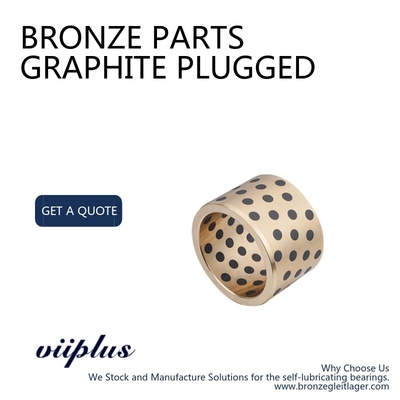

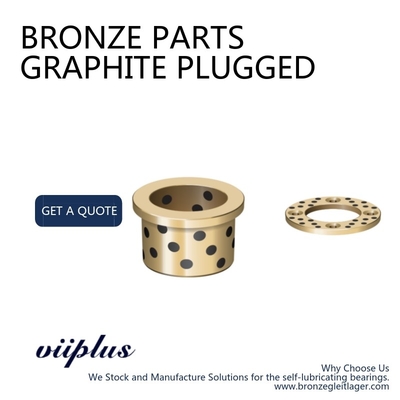

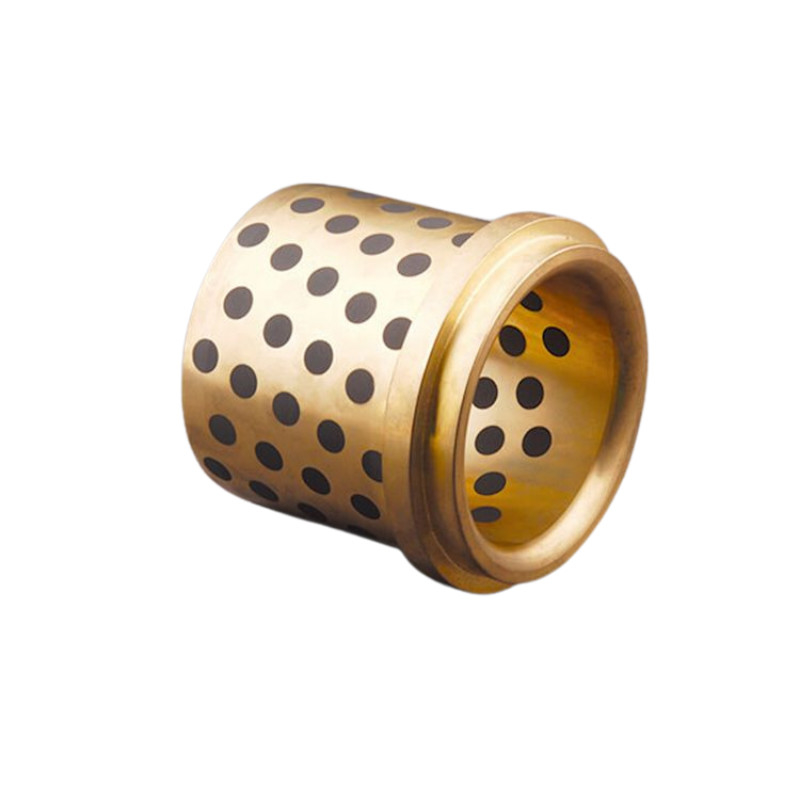

Ống lót cắm than chì, được làm đặc biệt từ đồng phosphor, cung cấp một giải pháp mạnh mẽ và lâu dài cho các ứng dụng công nghiệp khác nhau. Các nút than chì hoạt động như chất bôi trơn rắn, đảm bảo hoạt động trơn tru và hiệu quả ngay cả trong môi trường nhiệt độ cao hoặc áp suất cao. Sự kết hợp giữa đồng phosphor và than chì này mang lại khả năng chống mài mòn và độ bền vượt trội, kéo dài đáng kể tuổi thọ của ống lót.
Ổ trục đồng đúc làm từ vật liệu đồng phosphor thể hiện các đặc tính tương tự, mang lại hiệu suất đáng tin cậy và giảm yêu cầu bảo trì. Khả năng chống ăn mòn của vật liệu đảm bảo rằng các ổ trục có thể chịu được môi trường khắc nghiệt và duy trì tính toàn vẹn của chúng theo thời gian.
Tóm lại, ống lót cắm than chì đồng phosphor và ổ trục đồng đúc là những lựa chọn tuyệt vời cho các ứng dụng công nghiệp, nơi độ bền, khả năng chống mài mòn và hoạt động trơn tru là rất quan trọng. Các đặc tính độc đáo của đồng phosphor, kết hợp với khả năng bôi trơn do than chì cung cấp, làm cho các thành phần này trở nên lý tưởng cho nhiều hệ thống và thiết bị cơ khí.
Đồng phosphor C51000 so với C54400 cho ống lót
C51000 và C54400 đều là hợp kim đồng phosphor gốc đồng được đánh giá cao về khả năng chống ăn mòn, độ bền và các đặc tính mài mòn—làm cho chúng trở thành những lựa chọn phổ biến cho ống lót. Mặc dù chúng có nhiều đặc điểm chung, nhưng thành phần và tính chất của chúng khiến chúng phù hợp với các ứng dụng khác nhau.
C51000 là đồng phosphor thiếc được biết đến với độ dẻo cao, độ bền tốt và cấu trúc hạt mịn. Nó linh hoạt, được sử dụng trong lò xo, đầu nối điện và ống lót cần khả năng chống biến dạng.
C54400 là đồng phosphor cắt tự do có chứa chì và kẽm, giúp cải thiện đáng kể khả năng gia công và hiệu suất ổ trục, làm cho nó lý tưởng cho ống lót chính xác và ổ trục hạng nặng.
Những khác biệt chính nằm ở hàm lượng chì và kẽm, giúp tăng cường khả năng gia công và khả năng chống mài mòn trong C54400, trong khi C51000 vẫn không chứa chì với hàm lượng đồng cao hơn để dẫn điện tốt hơn.
| Nguyên tố | C51000 (%) | C54400 (%) |
|---|---|---|
| Đồng (Cu) | 92.9 – 95.5 | 85.4 – 91.5 |
| Thiếc (Sn) | 4.5 – 5.8 | 3.5 – 4.5 |
| Phốt pho (P) | 0.03 – 0.35 | 0.01 – 0.5 |
| Chì (Pb) | 0 – 0.05 | 3.5 – 4.5 |
| Kẽm (Zn) | 0 – 0.3 | 1.5 – 4.5 |
| Sắt (Fe) | 0 – 0.1 | 0 – 0.1 |
| Chất còn lại | — | 0 – 0.5 |
Cả hai hợp kim đều có độ bền và độ đàn hồi tốt. C54400 dễ gia công hơn nhiều (đánh giá khả năng gia công 80 so với 20) và vượt trội trong việc sản xuất ống lót phức tạp hoặc số lượng lớn. C51000 cung cấp độ dẻo tốt hơn cho các ứng dụng yêu cầu tính linh hoạt.
| Thuộc tính | C51000 | C54400 |
|---|---|---|
| Độ bền kéo (MPa) | 324 – 965 | 303 – 517 |
| Độ bền chảy (MPa) | 131 – 552 | 131 – 434 |
| Độ giãn dài (%) | 6 – 45 | 0 – 50 |
| Mô đun cắt (GPa) | 41 – 42 | 39 – 40 |
| Mô đun đàn hồi (GPa) | 110 – 117 | 110 – 117 |
| Tỷ lệ Poisson | 0.34 | 0.34 |
| Khả năng gia công (100 = tốt nhất) | 20 | 80 |
| Độ cứng Rockwell B | 26 – 97 | 67 – 93 |
Các giá trị tương tự nhau, với C54400 cung cấp độ dẫn nhiệt cao hơn một chút để tản nhiệt tốt hơn trong ống lót tải trọng cao.
| Thuộc tính | C51000 | C54400 |
|---|---|---|
| Độ dẫn nhiệt (W/m·K) | 77 – 84 | 86 – 87 |
| Giãn nở nhiệt (µm/m·K) | 17.8 – 18 | 17.3 – 18 |
| Nhiệt dung riêng (J/kg·K) | 380 | 370 |
| Bắt đầu nóng chảy (°C) | 960 | 930 |
| Độ dẫn điện (% IACS) | 15 – 18 | 19 |
Cả hai hợp kim đều phù hợp với ống lót nhờ khả năng chống mài mòn, ma sát thấp và khả năng chống ăn mòn trong môi trường biển, công nghiệp hoặc môi trường chung.
C51000: Lý tưởng cho ống lót dạng ống, đĩa ly hợp và các ứng dụng cần độ dẻo tốt và các đặc tính giống như lò xo. Cũng được sử dụng trong đầu nối điện, que hàn và tấm đục lỗ. Cấu trúc hạt mịn mang lại độ bền và khả năng chống mỏi.
C54400: Được ưa chuộng cho ổ trục mài mòn cao, bánh răng, trục và vòng đệm. Chì cải thiện khả năng gia công và các đặc tính ổ trục, làm cho nó trở nên tuyệt vời cho các bộ phận chính xác như các bộ phận van và bộ đẩy cam. Kẽm và chì làm cho nó trở thành một hợp kim cắt tự do, phù hợp với ống lót tùy chỉnh.
Khả năng gia công – C54400 gia công dễ dàng hơn nhiều (đánh giá 80 so với 20).
Khả năng chống mài mòn – C54400 được tối ưu hóa cho môi trường ổ trục/ống lót đòi hỏi khắt khe; C51000 có mục đích chung hơn.
Chống ăn mòn & Độ dẫn điện – Cả hai đều chống ăn mòn, nhưng C51000 cung cấp hàm lượng đồng cao hơn để có hiệu suất điện tốt hơn.
Tuân thủ môi trường – C51000 không chứa chì, trong khi C54400 chứa chì, có thể bị hạn chế theo RoHS hoặc các quy định tương tự.
Hình thức & Tính khả dụng – C51000 phổ biến ở dạng rèn; C54400 phổ biến cho các bộ phận đúc hoặc gia công.
Mẹo lựa chọn:
Đối với ống lót tải trọng nặng, mài mòn cao hoặc chính xác → chọn C54400.
Đối với các ứng dụng nhẹ hơn, tập trung vào độ dẻo hoặc không chứa chì → chọn C51000.
Vòng bi than chì cắm chủ yếu được sử dụng trong các ứng dụng cần bôi trơn liên tục ở những khu vực khó tiếp cận. Than chì được ép cơ học vào các lỗ/rãnh dưới áp suất cực lớn. Một lớp màng chất bôi trơn được truyền sang trục khi nó bắt đầu quay. Các ổ trục này cung cấp khả năng bôi trơn liên tục trong thời gian dài mà không cần bảo trì.
1. Vật liệu đồng/sắt đặc rất phù hợp cho các ứng dụng đòi hỏi khắt khe trong môi trường khắc nghiệt. Chúng tôi cung cấp một loại ống lót dạng ống, ống lót mặt bích và tấm trượt tiêu chuẩn theo ISO 4379 và DIN1850.
2. Thân đồng đặc có thể được khoan lỗ và lấp đầy chất bôi trơn than chì đặc, bằng cách này nó có thể được sử dụng trong môi trường không dầu.
3. Ngoài ra, thân đồng đặc có thể được gia công các rãnh và lỗ dầu, nó có thể bôi trơn tốt hơn sau khi được lấp đầy bằng mỡ.
1. Không nhạy cảm với môi trường bẩn
2. Chống lại tải trọng va đập và rung động ở tốc độ chậm
3. Cho phép vận hành với bề mặt trục kém hoàn thiện
4. Khả năng chống chịu tốt với các điều kiện ăn mòn
Đồng phosphor, còn được gọi là đồng phốt pho hoặc đồng thiếc phốt pho, là một vật liệu hợp kim chủ yếu bao gồm đồng, thiếc và phốt pho. Nó là một loại hợp kim đồng thể hiện các đặc tính cơ học và độ dẫn điện tuyệt vời.
Thành phần của đồng phosphor thường bao gồm các nguyên tố sau:
1. Đồng (Cu): Thành phần chính của đồng phosphor, chiếm phần lớn trọng lượng của nó. Đồng góp phần vào độ dẫn điện, độ dẻo và khả năng chống ăn mòn của hợp kim.
2. Thiếc (Sn): Được thêm vào hợp kim trong khoảng từ 2% đến 8% theo trọng lượng. Thiếc cải thiện độ bền và độ cứng của vật liệu, cũng như khả năng chống ăn mòn của nó.
3. Phốt pho (P): Có mặt với một lượng nhỏ, thường từ 0,03% đến 0,35% theo trọng lượng. Phốt pho hoạt động như một chất khử oxy và có thể cải thiện các đặc tính cơ học của hợp kim, chẳng hạn như độ dẻo dai, độ đàn hồi, khả năng chống mài mòn và khả năng chống ăn mòn.
Ngoài các nguyên tố chính này, đồng phosphor cũng có thể chứa một lượng nhỏ các nguyên tố khác như sắt (Fe) và kẽm (Zn), có thể tăng cường hơn nữa các đặc tính của nó. Thành phần chính xác của đồng phosphor có thể khác nhau tùy thuộc vào cấp độ hợp kim và nhà sản xuất cụ thể.
Do sự kết hợp tuyệt vời giữa các đặc tính cơ học, độ dẫn điện và khả năng chống ăn mòn, đồng phosphor được sử dụng rộng rãi trong các ứng dụng công nghiệp khác nhau. Nó thường được sử dụng trong sản xuất các bộ phận cơ khí, linh kiện điện và bộ trao đổi nhiệt.
Ống lót và tấm đồng đặc được làm hoàn toàn bằng đồng thiếc, CuSn10P, có khả năng gia công rất tốt. Tất cả các bề mặt của ống lót đồng đặc đều được gia công.
Ống lót và tấm sắt đặc được làm theo cùng một cách với vật liệu đồng, nhưng chi phí thấp hơn nhiều nếu bạn không có yêu cầu hiệu suất cao.
1. Máy móc xây dựng
2. Thiết bị vận tải
3. Máy móc sản xuất bột giấy và giấy
4. Thiết bị ngoài khơi
| Thành phần và tính chất của vật liệu | |||||||
| Mã | LINH KIỆN ĐỒNG | LINH KIỆN ĐỒNG | LINH KIỆN ĐỒNG | LINH KIỆN ĐỒNG | LINH KIỆN ĐỒNG | LINH KIỆN ĐỒNG | LINH KIỆN ĐỒNG |
| (500#) | (500#S1) | (500#S2) | (500#S3) | (500#S4) | (HT250) | (Gcr15) | |
| Mã | CuZn25Al | CuZn25Al | CuAl9Fe4 | CuSn5P | CuSn12 | HT250 | Gcr15 |
| 5Mn3Fe3 | 5Mn3Fe3 | Ni4Mn2 | b5Zn5 | ||||
| Mật độ | 8 | 8 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Độ cứng HB | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Độ bền kéo N/mm2 | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| Độ giãn dài% | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Hệ số giãn nở tuyến tính 10-5/℃ | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1 | 1.1 |
| Giới hạn nhiệt độ ℃ | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Tải trọng tối đa N/mm2 | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| m/phút Tốc độ tối đa (Khô) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Tối đa PVN/mm2 *m/phút | 200 | 200 | 60 | 60 | 80 | 40 | 150 |
| 300N/mm2 | ＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
| Vật liệu cơ bản Quốc tế | |||||||
| Mã vật liệu | Thương hiệu Trung Quốc GB1176-87 | Quốc tế ISO 1338 | Đức DIN | Nhật Bản JIS | Mỹ ASTM(UNS) | Anh BS | Pháp NF |
| LINH KIỆN ĐỒNG(500#) | ZCuZn25Al6 Fe3Mn3 | GCuZn25Al6 Fe3Mn3 | DIN1709 G-CuZn25Al5 | H5102 CAC304 | B30-92 C86300 | HTB2 | |
| LINH KIỆN ĐỒNG(500#S1) | ZCuZn25Al6 Fe3Mn3 | GCuZn25Al6 Fe3Mn3 | DIN1709 G-CuZn25Al5 | H5102 CAC304 | B30-92 C86300 | HTB2 | |
| LINH KIỆN ĐỒNG(500#S2) | ZCuSn5 Pb5Zn5 | GCuPb5 Sn5Zn5 | DIN1705 G-CuSn5ZnPb | H5111 BC6 | B30-92 C83600 | LG2 | CuPb5 Sn5Zn5 |
| LINH KIỆN ĐỒNG(500#S3) | ZCuAl9Fe4 Ni4Mn2 | GCuAl10 FeNi5 | DIN17656 G-CuAl10Ni | H5114 AlBC3 | B30-92 C95500 | AB2 | CuAl10 Fe5Ni5 |
| LINH KIỆN ĐỒNG(HT250) | GB5675-85 HT250 | FC250 | ASTM Class40 | ||||
| Chất bôi trơn rắn | |||||||
| Chất bôi trơn | Tính năng | Ứng dụng điển hình | |||||
| Than chì+bổ sung | Khả năng chống chịu tuyệt vời trước các cuộc tấn công hóa học và ma sát thấp, Giới hạn nhiệt độ 400℃ | Phù hợp với máy móc nói chung và dưới bầu khí quyển | |||||
| Loại | Thông số kỹ thuật | Loại | Thông số kỹ thuật | ||
| ỐNG LÓT THAN CHÌ ĐỒNG | 808 | 8×12×8 | ỐNG LÓT THAN CHÌ ĐỒNG | 1640 | 16×22×40 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 810 | 8×12×10 | ỐNG LÓT THAN CHÌ ĐỒNG | 1812 | 18×24×12 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 812 | 8×12×12 | ỐNG LÓT THAN CHÌ ĐỒNG | 1815 | 18×24×15 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 815 | 8×12×15 | ỐNG LÓT THAN CHÌ ĐỒNG | 1820 | 18×24×20 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1008 | 10×14×8 | ỐNG LÓT THAN CHÌ ĐỒNG | 1825 | 18×24×25 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1010 | 10×14×10 | ỐNG LÓT THAN CHÌ ĐỒNG | 1830 | 18×24×30 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1012 | 10×14×12 | ỐNG LÓT THAN CHÌ ĐỒNG | 2010 | 20×28×10 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1015 | 10×14×15 | ỐNG LÓT THAN CHÌ ĐỒNG | 2012 | 20×28×12 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1020 | 10×14×20 | ỐNG LÓT THAN CHÌ ĐỒNG | 2016 | 20×28×16 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1208 | 12×18×8 | ỐNG LÓT THAN CHÌ ĐỒNG | 2019 | 20×28×19 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1210 | 12×18×10 | ỐNG LÓT THAN CHÌ ĐỒNG | 2020 | 20×28×20 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1212 | 12×18×12 | ỐNG LÓT THAN CHÌ ĐỒNG | 2025 | 20×28×25 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1215 | 12×18×15 | ỐNG LÓT THAN CHÌ ĐỒNG | 2030 | 20×28×30 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1216 | 12×18×16 | ỐNG LÓT THAN CHÌ ĐỒNG | 2035 | 20×28×35 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1219 | 12×18×19 | ỐNG LÓT THAN CHÌ ĐỒNG | 2040 | 20×28×40 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1220 | 12×18×20 | ỐNG LÓT THAN CHÌ ĐỒNG | 2050 | 20×28×50 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1225 | 12×18×25 | ỐNG LÓT THAN CHÌ ĐỒNG | 2512 | 25×33×12 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1230 | 12×18×30 | ỐNG LÓT THAN CHÌ ĐỒNG | 2516 | 25×33×16 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1310 | 13×19×10 | ỐNG LÓT THAN CHÌ ĐỒNG | 2520 | 25×33×20 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1312 | 13×19×12 | ỐNG LÓT THAN CHÌ ĐỒNG | 2525 | 25×33×25 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1315 | 13×19×15 | ỐNG LÓT THAN CHÌ ĐỒNG | 2530 | 25×33×30 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1320 | 13×19×20 | ỐNG LÓT THAN CHÌ ĐỒNG | 2535 | 25×33×35 |
| ỐNG LÓT THAN CHÌ ĐỒNG | 1410 | 14×20×10 | ỐNG LÓT THAN CHÌ ĐỒNG | 2540 | 25×33×40 |
| Vật liệu | Đồng | CuZn25Al6Fe3Mn3 + Than chì |
| Sắt | Gang + Than chì | |
| Mật độ | 8.2g/cm3 | |
| Độ bền kéo | >=755N/mm2 | |
| Độ bền nén | >=400~500KJ/m3 | |
| Độ cứng | >=200HB | |
| Tải trọng tối đaÁp suất | 100N/mm2 | |
| Giới hạn tốc độ | 0.5m/s | |
| Giới hạn giá trị PV | 1.65N/mm2.m/s | |
| Hệ số ma sát | Bôi trơn bằng dầu | 0.03 |
| Ma sát khô | 0.16 | |
| Nhiệt độ làm việc | -40~+300°C |
