Trung Quốc Đồng Gleitlager nhà sản xuất

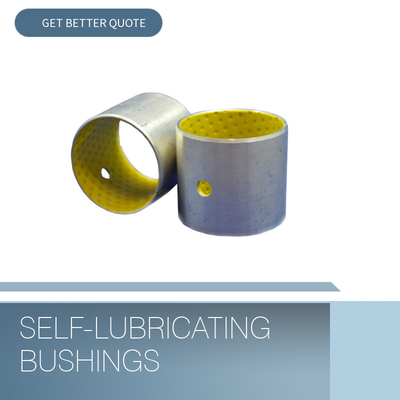

POM Bushes Tự bôi trơn Đồng bằng Loại phân chia Kích thước tiêu chuẩn

Thông tin chi tiết sản phẩm:
Nguồn gốc: Nhà sản xuất vòng bi tự bôi trơn
Hàng hiệu: Self-Lubricating Bearings, Prelubricated Bearings
Chứng nhận: DIN 1494, ISO 3547
Số mô hình: pom vòng bi tự bôi trơn hiệu suất cao
Thanh toán:
Số lượng đặt hàng tối thiểu: Pom lớp tay áo Bushing
Giá bán: Competitively Priced vs DU DX, Provides Lubricating Bush
chi tiết đóng gói: XUẤT KHẨU GẠCH GOOD BOODNG GOOD
Điều khoản thanh toán: T/T
Khả năng cung cấp: Pom lớp tay áo Bushing

Thông tin chi tiết

Vật chất: Nhựa Acet, Bush lớp tay áo Bushing POM: Màu vàng
tự bôi trơn: Tay áo Bushing Kiểu: Máy giặt đẩy mặt bích
Điểm nổi bật:

sintered self lubricating bushes

,

self lubricating bronze bushings

Mô tả sản phẩm

Tự bôi trơn Vòng bi trơn trượt



VIIPLUS bearings utilize special polymer liners for self-lubrication and improved wear properties. Vòng bi VIIPLUS sử dụng lớp lót polymer đặc biệt để tự bôi trơn và cải thiện đặc tính hao mòn. Each material has a specific wear rate dependent on the speed, load, temperature, lubrication and hardware of the application. Mỗi vật liệu có tốc độ hao mòn cụ thể phụ thuộc vào tốc độ, tải trọng, nhiệt độ, bôi trơn và phần cứng của ứng dụng. The metal backingsupports liner materials made to withstand high loads, speeds and adverse environments. Các vật liệu lót backingsupports kim loại được thực hiện để chịu được tải trọng cao, tốc độ và môi trường bất lợi. The advantage of the VIIPLIUS design is that even if wear-thru occurs in the liner, Ưu điểm của thiết kế VIIPLIUS là ngay cả khi sự hao mòn xảy ra trong lớp lót,

lớp xen kẽ hỗ trợ là một vật liệu tự bôi trơn là tốt.



Đồng xốp thiêu kết trên đế kim loại với POM được sắp xếp vào bề mặt hao mòn động.Yêu cầu bôi trơn ranh giới cho hiệu suất tối ưu. Xếp hạng PV cao, tốc độ thấp. . Commonly used in mining equipment, rolling mills, skilifts and other applications where bronze bushings are utilized. Thường được sử dụng trong các thiết bị khai thác, nhà máy cán, skilifts và các ứng dụng khác nơi sử dụng ống lót bằng đồng.



Cung cấp quốc tế các mặt hàng công nghiệp kỹ thuật, đặc biệt là bọc tay áo (tự bôi trơn hoặc bôi trơn), ống lót POM cá nhân hóa,

POM composite dry sliding bushings Suitable for rotational and vibrational movements, less maintenance requirements due to longer relubrication intervals, shorter wear,lower susceptibility to edge loading, no absorption of water and therefore no swelling, good damping behaviours, good resistance to shock loads.Pom composite dry sliding bushing, Ring maker, Mfg Bushes, The Pom composite dry sliding bushing is based on a composite material with 3 firmly bonded layers: steel as a base, spherical sintered bronze powder as an intermediate layer and modified POM as a coating layer. Ống lót trượt khô hỗn hợp POM Thích hợp cho các chuyển động quay và rung, yêu cầu bảo trì ít hơn do khoảng thời gian đặt lại dài hơn, độ mòn ngắn hơn, độ nhạy thấp hơn với tải cạnh, không hấp thụ nước và do đó không bị sưng, hành vi giảm xóc tốt, chống chịu tải tốt. Ống lót trượt khô composite, Nhà sản xuất vòng, Mfg Bushes, Ống lót trượt khô hỗn hợp Pom dựa trên vật liệu composite có 3 lớp liên kết chắc chắn: thép làm đế, bột đồng thiêu kết như một lớp trung gian và POM biến đổi thành lớp phủ. It is well suited to low speeds, difficult operating conditions and normal temperatures, it saves costs and extends its service life with the normal replacement of all copper rings. Nó rất phù hợp với tốc độ thấp, điều kiện hoạt động khó khăn và nhiệt độ bình thường, nó tiết kiệm chi phí và kéo dài tuổi thọ với sự thay thế bình thường của tất cả các vòng đồng.



Nó đặc biệt thích hợp cho chuyển động quay và lắc lư dưới tải nặng và tốc độ thấp, cũng như mở và đóng dưới tải, không dễ hình thành bôi trơn chất lỏng. Trong điều kiện bôi trơn ranh giới, nó có thể được sử dụng trong một thời gian dài mà không cần tiếp nhiên liệu và bảo trì. Lớp nhựa trên bề mặt của nó có thể để lại một lượng lề nhất định trong quá trình tạo hình trục và có thể tự xử lý sau khi ấn vào lỗ, để đạt được kích thước lắp ráp tốt hơn.
Hiện nay, nó chủ yếu được sử dụng trong máy móc luyện kim, máy khai thác mỏ, máy móc bảo tồn nước, khung gầm ô tô, máy móc xây dựng, máy móc nông nghiệp, máy cán thép, v.v.

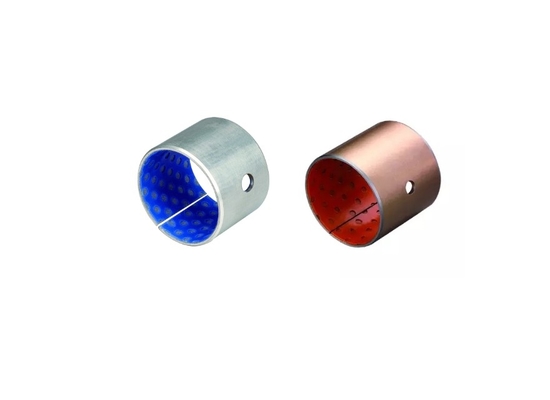

Dry slide Bushings sleeve pom lubricating holes







Vòng bi trượt bọc composite
Thép đóng hộp / nhựa acetal (POM)
DIN 1494 / ISO 3547
Mức độ bảo trì thấp
Với túi bôi trơn
Vòng bi mặt bích theo yêu cầu







Kết cấu

1. Hỗn hợp POM biến đổi và chì là 0,3-0,5mm, có khả năng chống mài mòn cao và hệ số ma sát thấp ngay cả trong trường hợp thiếu dầu tức thời. Bề mặt ống lót trượt khô hỗn hợp được bố trí thường xuyên với góc xoắn ốc của hố chứa dầu, lắp ráp, phải được phủ bằng dầu mỡ.



2. Lớp bột đồng 0,2mm ~ 0,3mm, có khả năng chịu lực và chống mài mòn tốt, tính dẫn nhiệt tốt có thể truyền nhiệt kịp thời trong quá trình vận hành ổ trục. Vật liệu composite có thể xâm nhập vào khe hở của bóng bột đồng và cải thiện sức mạnh liên kết.



3. Thép carbon thấp 0,4 ~ 2,2mm, cải thiện khả năng chịu lực và truyền nhiệt.



4. Mạ đồng / thiếc, mạ đồng 0,008mm, mạ thiếc 0,005mm, để ổ trục có khả năng chống ăn mòn tốt.



Hiệu suất vượt trội của vòng kim loại polymer mịn dựa trên cấu trúc composite độc ​​đáo của chúng:
· Lớp phủ chống ma sát được ngâm tẩm được làm giàu bằng PTFE và chất độn hoặc băng nhựa nhiệt dẻo ép đùn
· Miếng đệm bằng đồng thiêu kết xốp cho khả năng chống mòn cao
· Hỗ trợ bằng thép hoặc đồng cho độ bền cơ học cao



The Dry sliding Bushing sleeve can be used in rotating and swinging applications. Tay áo Bushing trượt khô có thể được sử dụng trong các ứng dụng xoay và xoay. Lower maintenance requirements thanks to long relubrication intervals. Yêu cầu bảo trì thấp hơn nhờ khoảng thời gian tương đối dài. Less wear, less susceptibility to edge loading and no water absorption. Ít hao mòn, ít nhạy cảm với tải cạnh và không hấp thụ nước. THX has good damping qualities and is resistant to shock loads. THX có chất lượng giảm xóc tốt và chịu được tải trọng va đập.





Vật chất



· Vật liệu hỗ trợ Thép mạ thiếc
· Lớp trung gian thiêu kết bằng đồng
· Lớp trượt nhựa Acet / POM

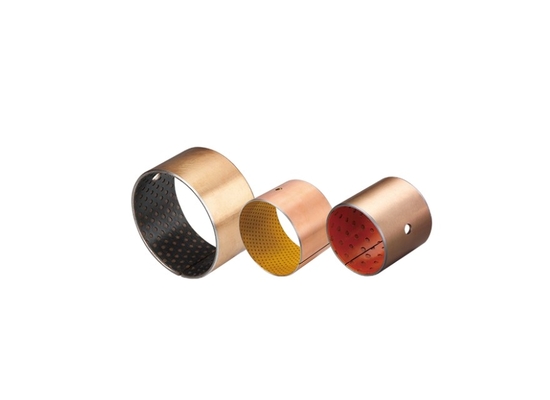

Dry slide Bushings sleeve pom lubricating holes



Ưu điểm về hiệu suất



· Cải thiện hiệu quả với vòng bi trượt ma sát thấp pom composite

· Tuổi thọ kéo dài

· Không bảo trì

· Thiết kế nhỏ gọn, nhẹ

· Giảm tiếng ồn

· Lắp ráp nhanh chóng, đơn giản

· Cải thiện hiệu quả hoạt động





Thông số kỹ thuật



Max. Tối đa Load Tải Tĩnh 250 N / mm2 (36.000 PSI)
Tốc độ rất chậm 140 N / mm2 (20.000 PSI)
Xoay / dao động 60 N / mm2 (8.600 PSI)
Max. Tối đa PV PV   3.0 N / mm2 * m / s (85.000 PSI-FPM)



Phạm vi nhiệt độ

-40 ° C đến + 130 ° C (-40 ° F đến + 260 ° F)
Max. Tối đa Speed Tốc độ Mỡ 0,5 m / s (100 FPM)
Dầu 2,5 m / s (500 FPM)
Dẫn nhiệt 4 W (m * K) -1
Hệ số giãn nở nhiệt 11 * 10-6 * K-1
Hệ số ma sát 0,05 - 0,20




Loại Bushing

  1. Ống lót thẳng

  2. Ống lót mặt bích

  3. Máy giặt lực đẩy

  4. dải

  5. Các sản phẩm không đạt tiêu chuẩn cũng có sẵn



Kích thước số liệu - Vòng bi trước bôi trơn

D

SHAFTH7
T
h
F1
f2
L0-0,40
PHÚT
Tối đa
10
15
20
25
30
35
40
45
50
60
10
12
10-0.022
12 + 0,008
0,955
0,980
4
0,6
0,3
1010
1015
1020

12
14
12-0.027
14 + 0,008
1210
1215
1220

14
16
14-0.027
16 + 0,008

1415
1420

15
17
15-0.027
17 + 0,008

1515
1520
1525

16
18
16-0.027
18 + 0,008

1615
1620
1625

18
20
18-0.027
20 + 0,021
1815
1820
1825

20
23
20-0.033
23 + 0,021
1.445
1.485
0,6
0,4

2015
2020
2025
2030

22
25
22-0.033
25 + 0,021

2215

2225

25
28
25-0.033
28 + 0,021
6

2515
2520
2525
2530

28
32
28-0.033
32 + 0,025
1.935
1.970
1.2
0,4

2820

2830

30
34
30-0.033
34 + 0,025

3020
3025
3030
3035
3040

35
39
35-0.039
39 + 0,025

3520

3530
3535
3540

40
44
40-0.039
44 + 0,025
số 8

4020

4030
4035
4040

4050

45
50
45-0.039
50 + 0,025
2.415
2.460
1.8
0,6

4520

4530

4540
4545
4550

50
55
50-0.046
55 + 0,030

5030

5040

5050
5060
55
60
55-0.046
60 + 0,030

5530

5540

5550
5560
60
65
60-0.046
65 + 0,030

6030

6040

6050
6060
Đơn vị: mm
d
D
GIÀY
NHÀ H7
T
h
F1
f2
L0-0,40
PHÚT
Tối đa
40
50
60
80
90
95
100
110
120
65 70
65-0.046
70 + 0,030
2.415
2.460
số 8
1.8
0,6
6540   6560
70 75
70-0.046
75 + 0,030 7040 7050   7080
75 80 75-0.046 80 + 0,030 7540   7560 7580
80 85 80-0.046 85 + 0,035
2,385
2.450
9,5
1.8
1.8
8040   8060 8080
85 90 85-0.054 90 + 0,035 8540   8560 8580
90 95 90-0.054 95 + 0,035 9040   9060 9080 9090
100 105 100-0.054 105 + 0,035   10050   10080   10095
105 110 105-0.054 110 + 0,035     10560 10580   10595   105110
110 115 110-0.054 115 + 0,035     11060 11080       110110
120 125 120-0.054 125 + 0,035
1.8
      12060 12080       120110
125 130 125-0.063 130 + 0,040     12560
130 135 130-0.063 135 + 0,040   13050 13060 13080     130100
140 145 140-0.063 145 + 0,040   14050 14060 14080     140100
150 155 150-0.063 155 + 0,040   15050 15060 15080     150100
160 165 160-0.063 165 + 0,040 9,5   16050 16060 16080     160100
170 175 170-0.063 175 + 0,040   17050   17080     170100
180 185 180-0.063
185 + 0,040
  18050 18060 18080     180100
190 195 190-0.072 195 + 0,046   19050 19060 19080     190100   190120
200 205 200-0.072 205 + 0,046   20050 20060 20080     200100   200120
220 225 220-0.072 225 + 0,046 9,5   22050 22060 22080     220100   220120
240 245 240-0.072 245 + 0,046   24050 24060 24080     240100   240120
250 255 250-0.081 255 + 0,052   25050 25060 25080     250100   250120
260 265 260-0.081 265 + 0,052   26050 26060 26080     260100   260120
280 285 280-0.081 285 + 0,052   28050 28060 28080     280100   280120
300 304 300-0.081 305 + 0,052   30050 30060 30080     300100   300120







Lòng khoan dung



· Nhà ở Ø H7
· Bushing bên trong-sau khi gắn Trong phạm vi của D
· Dung sai trục H8



Hiệu suất hoạt động


Khô Nghèo
Dầu bôi trơn Tốt
Mỡ bôi trơn Rất tốt
Nước bôi trơn Nghèo
Quá trình bôi trơn chất lỏng Nghèo



Sử dụng ghi chú

· Do đặc tính trượt tốt và thiết kế nhỏ gọn, các ống lót trượt khô composite này đặc biệt thích hợp cho việc bố trí ống lót trượt khô pom composite trong đó:
· Hoạt động không cần bảo trì là điều kiện tiên quyết
· Có nguy cơ chết đói của chất bôi trơn
· Chất bôi trơn có thể không được sử dụng hoặc bị cấm.
· Không gian bị hạn chế.



Pom composite ống lót trượt khô Chủ yếu được sử dụng cho các thiết bị ổ trục, trong đó cần phải chịu được tải nặng và khi chuyển động quay hoặc dao động tương đối chậm.



Ứng dụng


Đề xuất cho các ứng dụng liên quan đến hoạt động không liên tục hoặc bôi trơn ranh giới.



Ô tô: khớp treo, lắp ráp kingpin, bản lề khớp lái xe ô tô, lái và các liên kết khác, khớp nối
khớp, và bản lề khung gầm phía sau.



Công cụ máy móc: trục chính trong máy khoan, máy mài, và máy phay, và tấm dẫn hướng ram trong máy ép đa ram.



Thiết bị nông nghiệp: hộp số, cụm ly hợp, các chuyến đi kiện và bánh xe bánh xe cho bánh xích, vòng bi trục trước, vòng bi hộp lái và vòng bi kingpin cho máy gặt ...



Ống lót trượt khô pom composite đặc biệt phù hợp cho các ứng dụng mà chất bôi trơn không thể được cung cấp liên tục hoặc lặp đi lặp lại.



khả dụng

Ống lót hình trụ tiêu chuẩn, vòng đệm lực đẩy, ống lót mặt bích và dải có sẵn.



Vòng bi số liệu và ống lót đế chế được đặt hàng: dạng ống lót tiêu chuẩn có kích thước đặc biệt, ống lót nửa, hình dạng đặc biệt thu được bằng cách dập, vòng bi có rãnh định vị, lỗ bôi trơn và rãnh gia công, thiết kế ống lót tùy chỉnh
