www.bosystemgleitlager.com vòng bi được phát triển chuyên nghiệp có thể đáp ứng các yêu cầu ứng dụng đặc biệt của ngành năng lượng chất lỏng.Trong điều kiện củatải cao và tốc độ cao, các VÒNG BI BIMETAL giải pháp ổn định và đáng tin cậy và hỗ trợ hầu hết các ứng dụng năng lượng chất lỏng.

Một giải pháp chịu lực đáng tin cậy, nhẹ hơn, không có dầu mỡ

Giải pháp vòng bi máy bơm ma sát thấp Viiplus

Khối ống lót bằng nhôm phục vụ một số mục đích, bao gồm hỗ trợ trục bánh răng, hoạt động như một ổ đỡ lực đẩy và cung cấp chức năng làm kín để đảm bảo tiếp xúc tốt với các mặt của bánh răng.Hợp kim SICAL®3D có hiệu quả cao trong nhiều điều kiện tải, tốc độ, nhiệt độ và độ nhớt chất lỏng.

Hiệu quả làm kín có thể bị ảnh hưởng khi tải trục do rò rỉ bên trong do biến dạng và thay đổi hình dạng của mặt bên của khối ống lót.Độ bền cơ học vượt trội của SICAL®3D chống lại sự biến dạng này đáng kểcải thiện hiệu suất thể tích của động cơ và máy bơm bánh răng bên ngoài.

Các ứng dụng thủy lực:

Bơm thủy lực được sử dụng trong hệ thống truyền động thủy lực và có thể thủy tĩnh hoặc thủy động.Bơm thủy lực là một nguồn năng lượng cơ học biến đổi cơ năng thành năng lượng thủy lực (năng lượng thủy tĩnh tức là lưu lượng, áp suất).

Trên thị trường thủy lực, viiplus cung cấp các giải pháp cho các ứng dụng khác nhau.

Các ứng dụng điển hình là:

• Máy bơm và động cơ piston
• Bơm bánh răng và động cơ
• Bơm cánh gạt
• Xi lanh

Máy bơm và động cơ piston

Hình học khối ống lót đóng vai trò chính trong quá trình xác định chức năng và
các thông số cơ học liên quan đến hiệu suất của máy bơm (hiệu quả cao, mức độ tiếng ồn thấp,
khả năng lắp ráp).

Các ứng dụng bơm piston khác

bụi cây lưỡng kim viiplus bao gồm hai dải kim loại, trong hai vật liệu khác nhau;loại đầu tiên thường bằng thép, loại thứ hai thường được tạo thành bởi hợp kim có chứa đồng, khi kết hợp với dải thép đóng vai trò như một lớp bọc bên trong.Hơn nữa, một số kích cỡ còn có lỗ bôi trơn bên ngoài.

Ưu điểm

Cấu tạo đặc biệt của những bụi cây này có nghĩa là chúng có khả năng chống mài mòn tốt, đặc biệt ở tốc độ trung bình với tải trung bình hoặc ở tốc độ thấp với tải cao.


Các tính năng Techincal đặc biệt

Bề mặt bên trong của các ống lót viiplus lưỡng kim có thể bao gồm các loại kênh khác nhau, để đáp ứng các loại ứng dụng và điều kiện bôi trơn khác nhau mà ống lót có thể được sử dụng.

Ứng dụng bơm bánh răng

Bơm bánh răng (có răng ngoài) (dịch chuyển cố định) là loại bơm đơn giản và kinh tế.Thể tích quét hoặc dịch chuyển của bơm bánh răng cho thủy lực sẽ nằm trong khoảng từ 1 đến 200 mililít.Chúng có hiệu suất thể tích thấp nhất ({displaystyle eta _ {v} xấp xỉ 90%} eta_v khoảng 90%) trong cả ba loại bơm cơ bản (bơm bánh răng, cánh gạt và piston).

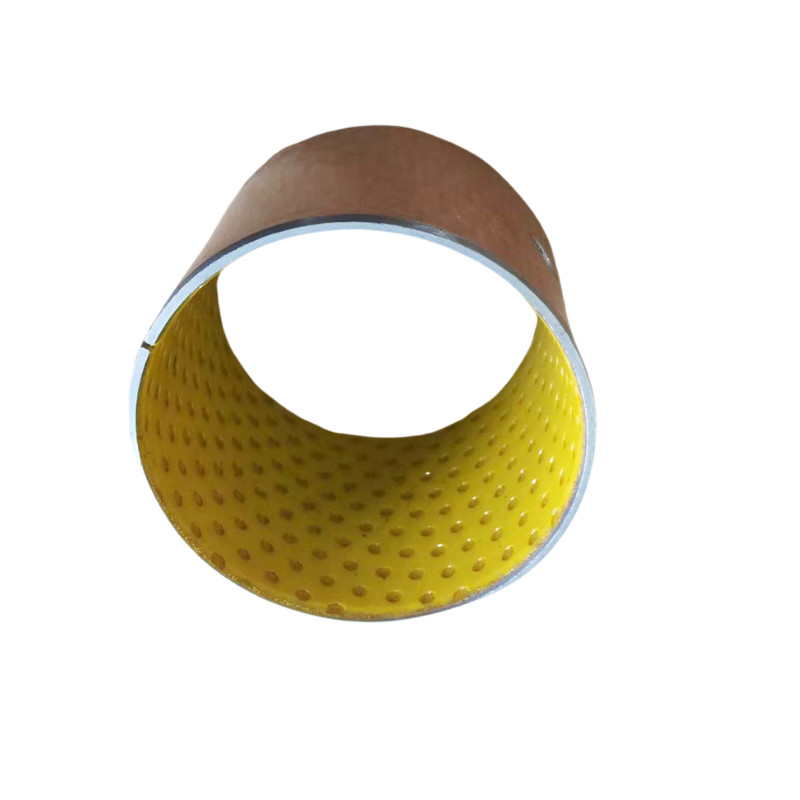

Vòng bi tự bôi trơn có lót PTFE còn được gọi là Ống lót DU, ống lót khô, ổ trục DU, ống lót teflon, ổ trục phủ PTFE, ổ trục không dầu SF-1, ổ trục composite polyme kim loại lót PTFE và ổ trục trơn dựa trên PTFE.Loại ống lót DU này sử dụng lớp PTFE làm lớp trượt giúp sản phẩm có thể hoạt động rất tốt trong điều kiện khô hoặc điều kiện dầu.

Cấu trúc vật liệu

Những vật liệu này bao gồm lớp nền kim loại được liên kết với một lớp nung kết bằng đồng xốp với lớp chịu lực polyme dựa trên PTFE. độ bền cơ học, trong khi lớp nung kết bằng đồng cung cấp liên kết cơ học mạnh mẽ giữa lớp nền và lớp lót ổ trục, thì polyme dựa trên PTFE cung cấp ma sát thấp đặc biệt ngay cả trong điều kiện khô.

Ưu điểm

Cải thiện hiệu quả năng lượng với hiệu suất ma sát thấp lớp phủ làm giàu PTFE;
Kéo dài tuổi thọ sử dụng với chống mài mòn cao lớp đồng;
Không cần bảo dưỡng vì vòng bi tự bôi trơn có thể hoạt động khô ráo mà không cần dầu mỡ;
Độ tin cậy cao hơn so với vòng bi lưỡng kim bằng cách tránh hiện tượng giật trục / ổ trục có thể xảy ra trong các điều kiện bôi trơn biên và hoạt động dừng / khởi động thường xuyên;
Thiết kế nhỏ gọn, nhẹ với kết cấu chịu lực thành mỏng;
Giảm tiếng ồn không có tiếp xúc kim loại với kim loại giữa ổ trục và trục;
Lắp ráp nhanh chóng, đơn giản mà không cần dụng cụ lắp đắt tiền.

Loại khối ổ trục bơm bánh răng

Trục trong máy bơm bánh răng. Vòng bi vận hành thấp giải phóng mặt bằng là cần thiết cho tích tụ áp suất cao và rò rỉ bơm bánh răng thấp.Để đảm bảo trạng thái vận hành thủy động lực học không có sự cố, ổ trục trơn phải có khe hở ổ trục phù hợp với môi trường vận hành.Vòng bi trơn tiếp xúc trực tiếp với phương tiện vận hành.Có thể sử dụng phương tiện tích cực, tùy thuộc
trên ứng dụng.Do đó, vòng bi trơn phải cung cấpKhả năng chống mài mòn cao, khả năng chống xói mòn tốt, tương thích hóa học và xu hướng trương nở thấp.

Ưu điểm: Chức năng đáng tin cậy của ổ trục có ổ trượt

Hoạt động thủy động lực học
Tốc độ trượt lên đến 10 m / s
Khả năng tương thích phương tiện cao
Độ hở vòng bi vận hành thấp
Sức đề kháng cao mài mòn
Khả năng chống xói mòn cao
Kháng hóa chất tốt
Xu hướng sưng thấp
Mức độ mài mòn thấp, ngay cả ở tốc độ động cơ cao và ma sát hỗn hợp

Yêu cầu ứng dụng vòng bi bơm

Máy bơm và động cơ bánh răng bên ngoài gắn với khối ống lót thủy lực được sử dụng rộng rãi trong nhiều ngành công nghiệp như xây dựng, nông nghiệp, ô tô và thiết bị xử lý vật liệu và hóa chất.

Được chế tạo với ít thành phần, những chiếc máy bơm mạnh mẽ, nhẹ và đáng tin cậy này mang lại hiệu suất vượt trội về hiệu suất thể tích.Khi được lắp ráp với vòng bi ma sát thấp, chúng có thểcung cấp hiệu suất dòng cố định lớn hơn 95% cho các hệ thống thủy lực.

Vòng bi máy bơm Viiplus - Lợi ích

So với hợp kim nhôm tiêu chuẩn, SICAL®3D cung cấp:

Độ bền cơ học cao và khi kết hợp với gia công VIIPLUS chính xác cao, cải thiện hiệu suất thể tích, đặc biệt là trong dải áp suất trung bình
Ma sát thấp giữa các mặt bánh răng và khối ống lót để giảm tổn thất năng lượng
Đặc tính chịu lực tốt, tùy thuộc vào điều kiện hoạt động, cho phép thiết kế không có vòng bi kim loại-polyme
Độ chính xác cao gia công cho giảm khe hở và hoạt động yên tĩnh

Bơm cánh gạt

Rôto cánh gạt được hỗ trợ bởi các ổ trục ở mặt trước và mặt sau.

Khi được lắp vào tấm phía sau, vòng bi lăn kim có thể bị hỏng do thiếu dầu, đặc biệt là sau thời gian dài nghỉ ngơi trong các điều kiện khí hậu khác nhau hoặc trong quá trình vận hành dừng khởi động lặp lại.

Để cải thiện độ tin cậy của máy bơm, vòng bi trụ polyme kim loại của viiplus đã trải qua các thử nghiệm để xác định tính khả thi của việc thay thế vòng bi lăn kim.

Chương trình thử nghiệm nghiêm ngặt, rộng rãi bao gồm vận hành ở toàn bộ công suất bơm và các chế độ động cơ khác nhau từ 500 đến 7 000 vòng / phút trong điều kiện biên, bôi trơn hỗn hợp và thủy động lực học, dừng / khởi động vận hành và đói dầu.

Kết quả của các thử nghiệm này xác nhận rằng ống lót hình trụ polyme kim loại composite cung cấp độ tin cậy cao của máy bơm nhờ vào hiệu suất thử nghiệm tuyệt vời của chúng trong điều kiện vận hành khô, biên và bôi trơn thủy động lực học.

Ứng dụng xi lanh thủy lực

Viiplus cung cấp các thành phần chất lượng cao với giá cả cạnh tranh.

Chúng tôi có nhiều năm kinh nghiệm với các OEM và nhà cung cấp Cấp Một để mang lại cho họ lợi thế sáng tạo trên thị trường.Đội ngũ kỹ sư của Viiplus luôn sẵn sàng trợ giúp bạn thiết kế sản phẩm bạn cần tại chi phí thấp nhất.

Chúng tôi có nhiều loại hỗ trợ khách hàng bao gồm cung cấp địa phương trên toàn thế giới và R&D.

Viiplus cung cấp:

Nhiều loại vòng bi hiệu suất cao và các giải pháp để mang lại cho khách hàng của chúng tôi lợi thế trên thị trường.

Hỗ trợ khách hàng tuyệt vời từ đội Viiplus, những người cung cấp hỗ trợ kỹ thuật cho bất kỳ loại câu hỏi nào.
Một đối tác chiến lược đáng kinh ngạc với sự hỗ trợ của địa phương.Chúng tôi cung cấp cho khách hàng những sản phẩm phù hợpchất lượng cao tại một chi phí thấp hơn.Mạng lưới rộng khắp giúp hỗ trợ tại chỗ ở mọi nơi trên thế giới có thể.
