Chia bụi cây Ống lót bằng đồng theo kích thước, vật liệu CuSn8

Ống lót được bọc, CuSn8P bằng đồng, DIN 1494 / ISO 3547, Bảo trì thấp, Ống lót phân chia Ống lót bằng đồng theo kích thước, Vật liệu CuSn8, Vòng bi bằng đồng FB092 & FB090

Các tính năng cơ bản
Vòng bi đục lỗ bằng đồng dựa trên đồng CusN6.5P0.1 hoặc CUSN8P0.3 và các lỗ phun dầu đều và có trật tự được thiết kế.Mỡ được bơm vào sau khi lắp ráp.Sau đó, cấu hình con dấu mặt cuối và sử dụng, vòng bi có ưu điểm là lưu trữ dầu lớn, lắp đặt thuận tiện, máy thiết kế nhỏ, và có thể thay thế việc sử dụng ống bọc đồng, giảm đáng kể chi phí
Các thông số chính KỸ THUẬT NGÀY
Tải tối đa
Tải trọng tĩnh
120N / mm2
độ cứng
HB 90-120
Tải động
40N / mm2

kéo dài
40%
Vận tốc tuyến tính tối đa
2m / s

Việc sử dụng nhiệt độ
- 100 ℃ ~ + 200 ℃
PV lớn nhất
N / là 2,8 m / s

Hệ số ma sát
0,08 ~ 0,25
Sức căng
450N / mm2

Hệ số dẫn nhiệt
60W (mK) -1
Sức mạnh sản lượng

250N / mm2

Hệ số mở rộng tuyến tính
15x10-6K
NHÂN VẬT ỨNG DỤNG

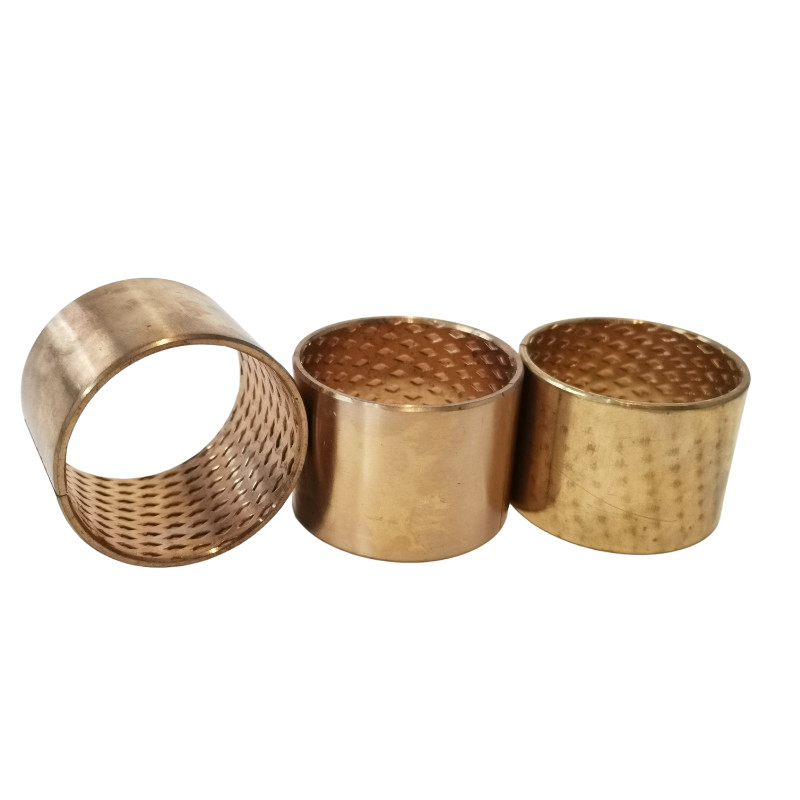

1. Lỗ bên trong của sản phẩm có đầy đủ các lỗ tiếp dầu và lỗ chứa dầu hình thoi, có tác dụng lưu trữ một lượng lớn dầu trong quá trình sử dụng và kéo dài khoảng thời gian tiếp nhiên liệu;
2. Bôi trơn ít dầu hơn, thích hợp cho những dịp khó thêm dầu hoặc nước bôi trơn;
3. Chống mài mòn tốt, hệ số ma sát nhỏ và tuổi thọ dài;
4. Có thể được sử dụng trong phạm vi -100 ℃ -200 ℃;
5. Hiệu suất chạy tốt, tiếng ồn thấp, không gây ô nhiễm;
6. Cấu trúc tường mỏng, trọng lượng nhẹ, có thể giảm khối lượng cơ học;
7. Ma trận có mật độ cao, không có khoang co ngót không khí và khả năng chịu lực lớn;
Hiện nay đã được ứng dụng rộng rãi cho các bộ phận trượt cơ khí khác nhau, chẳng hạn như: máy móc thiết bị tự động hóa (cân, xoay, trượt, uốn, cyclotron, bộ phận tiện) của ống lót dẫn hướng xi lanh thủy lực, máy dệt, máy đúc nhựa, máy đúc khuôn , máy móc cao su, xe tải thủy lực, công nghiệp ô tô, xe máy, cảng, thủy lợi, xây dựng, máy móc nông nghiệp, v.v.

ống lót bằng đồng theo kích thước

Vật chất

• Tài liệu hỗ trợCuSn8P(DIN 17662)
• thay thếCuSn6Pcó sẵn

Bụi bạc đạn trơn

WB802 9090

WB802 125100

WB802 8080

Mặt bích mang bụi trơn

WB802WF 8080

Vật liệu trục

• Thép, tôi cứng hoặc chưa qua xử lý, độ nhám bề mặt <Ra 0,8

Các thông số kỹ thuật

Chi tiết về dung sai

• Nhà ở ØH7
• Ống lót bên trong-Ø sau khi lắpH9
• Dung sai trụcf7 đến h8

Tính chất

• Giải pháp kinh tế cho ứng dụng chịu lực bằng đồng do độ dày thành mỏng.Khả năng chịu tải cao và ổn định tốt với độ mài mòn thấp.Phù hợp vớiđiều kiện làm việc khắc nghiệt, chống ăn mòn tốt.Các lỗ bôi trơn để lưu trữ mỡ tối đa và khoảng thời gian bảo dưỡng thấp nhất.

Đặc điểm cấu trúc và ứng dụng:

ống lót bằng đồng bọc được làm bằng thiếc-đồngCuSn8đó là củamật độ cao, bề mặt của nó được đục lỗ với các khẩu độ dầu theo góc và mật độ nhất định, do đó nó dễ tạo thành màng dầu hơn khi ống lót hoạt động.Nó cóchống mỏi và chịu tải tốt, chống xói mòn chống mài mòn và khả năng chịu tải.Sản phẩm được ứng dụng rộng rãi trong điều kiện tải nặng nhưng vận tốc chạy thấp như trên máy nông nghiệp, máy đóng thùng và máy cơ khí.

Lợi ích sản phẩm:

1Tiết kiệm một lượng lớn vật liệu bằng đồngvà tiết kiệm thời gian làm việc thường dành cho việc tiện ống lót bằng đồng.

2.So sánh với ống lót tiện và ổ lăn, nó làđèn và tiết kiệm chi phí hơn.

3. Có thể tạo ra nhiều lỗ và vết lõm khác nhau trên bề mặt ma sát để lưu trữ dầu mỡ, kéo dài khoảng thời gian bôi trơn lên gấp 5 lần theo yêu cầu của ống lót bằng đồng.

4. đặc biệtchịu tải trọng cao, đặc biệt thích hợp cho các bề mặt mài mòn thô.

Sản phẩm tiêu chuẩn có sẵn: ống lót thẳng, tấm đẩy và ổ đỡ áp lực.

Sản phẩm phi tiêu chuẩn có sẵn: ống lót ống lót, tấm đẩy, ống lót mặt bích, ống lót ổ trục, tấm trượt và kết hợp ống lót bằng thép.

Danh sách kích thước tiêu chuẩn của vòng bi bọc để bạn tham khảo
