Lối xả slide kiểu CuSn8 đồng: Giải pháp mạnh mẽ của VIIPLUS® cho các ứng dụng hạng nặng
Trong các ngành công nghiệp mà máy móc phải đối mặt với căng thẳng không ngừng, tải trọng cao và môi trường khắc nghiệt, vòng bi đồnglà những anh hùng không được ghi danh đảm bảo hoạt động trơn tru.Lối đệm slide flange bằng đồng loại CuSn8Khám phá cách các vòng bi này vượt trội hơn các giải pháp truyền thống trong các thiết lập đòi hỏi.
Được thiết kế cho các ứng dụng trượt đòi hỏiKháng mòn caoVà tuổi thọ, VIIPLUS ốp vòng bi loại chia kết hợp các tính chất vượt trội của Hợp kim đồng CuSn8Đây là những gì làm cho chúng khác biệt:
Thiết kế phân chia để lắp đặt dễ dàng
Hợp kim đồng CuSn8: Được xây dựng để bền
Flange để tăng cường tính ổn định
Hiệu quả tự bôi trơn
VIIPLUS's Split Type CuSn8 Flange Bearings được tin cậy trong các ngành công nghiệp đòi hỏi độ tin cậy dưới áp lực:
Một sản phẩm hàng đầu trong danh mục đầu tư VIIPLUS, vòng bi này là ví dụ về độ chính xác và khả năng phục hồi:
Thông số kỹ thuật:
Nâng cấp sang VIIPLUS Split Type CuSn8 Bronze Flange Slide Bearings
Cho dù bạn đang nâng cấp máy móc hoặc thiết kế hệ thống mới, VIIPLUS cung cấp vòng bi xuất sắc trong điều kiện khắc nghiệt. Giảm thời gian ngừng hoạt động, tăng hiệu quả và cắt giảm chi phívới các thành phần được xây dựng cho khoảng cách dài.
Liên hệ với VIIPLUS ngay hôm nayđể có được báo giá, hỗ trợ kỹ thuật, hoặc các giải pháp kỹ thuật tùy chỉnh.
Mô tả siêu: Khám phá VIIPLUS's Split Type CuSn8 Bronze Flange Slide Bearings Ứng dụng cao tải, tự bôi trơn và phù hợp với RoHS. Lý tưởng cho ngành công nghiệp xây dựng, hàng hải và ô tô.Khám phá thông số kỹ thuật và ứng dụng.
Từ khóa: Lối đệm đồng loại chia, Lối đệm ván CuSn8, Lối đệm trượt không cần bảo trì, Lối đệm đồng gói 090, Lối đệm đồng công nghiệp, Lối đệm VIIPLUS, Hợp kim đồng cao.

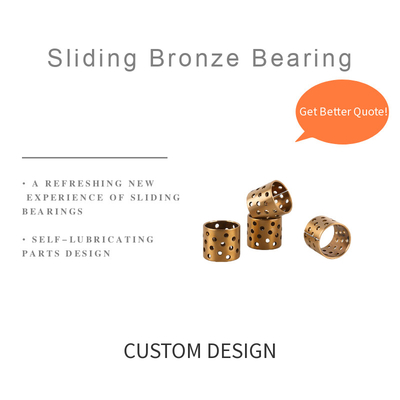

Các vòng bi lỗ bằng đồng bao bọc, Split Bronze Bushing được sử dụng rộng rãi choMáy máy khai thác mỏ.
Bụt bằng đồng bọc bọc bọc được làm bằng rènCuSn8vật liệu và mặc dù cấu trúc tường mỏng của họ, họ chịu đựng rấttải trọng caoDo đó, các vỏ bằng đồng này là cho vỏ xoay bằng đồng (chuyển động dao động), sử dụng phổ biến nhất cho vỏ cuộn.
Vật liệu đồng bằng thiếc tuyệt vời cung cấp cho các bushings vớiđặc tính trượt tuyệt vời và chống mòn cao.
Một mặt, các vỏ lăn được sử dụng với kích thước tiêu chuẩn với túi bôi trơn.nó có thể được rút ngắn đến bất kỳ chiều dài nào bạn muốn.
Chúng tôi cũng cung cấp các thiết kế và kích thước đặc biệt theo thông số kỹ thuật của bạn.
| Trọng lượng đặc tính: 8,8 kg/dm3 | Hệ số giãn nở nhiệt (20 300 °C): 18,5 10-6/K |
| Độ dẫn nhiệt: 60 W/mK | Mô-đun độ đàn hồi (20°C): 115 kN/mm2 |
| Độ cứng: 125 HB | Sức kéo Rm; 470 N/mm2 |
| 0, 2% - Điểm lợi nhuận Rpp0,2: 300 N/mm2 | Sự kéo dài tại gãy xương A: 40% |
Một đồng bằng thiếc với tính chất trượt tuyệt vời.Kháng mòn cao, chống ăn mòn và sức chịu mệt mỏi là cần thiết.
Do cấu trúc tường mỏng của ống cuộn, chúng có thể hấp thụ rất nhiềulực cụ thể cao.Chúng có thể cao hơn so với đối với các ống xoay có tường tương đối dày.tải trọng cao là có thể, đặc biệt là với swing bronze Bushingss (chuyển động dao động).
| Danh hiệu vật liệu:CuSn8PDIN ISO 4382-2 |
Thành phần (Phần khối lượng của các giá trị hướng dẫn): Cu 91,3%, Sn 8,5%, P 0,2% |
| Kích thước danh nghĩa d1 | Độ khoan dung lắp đặt | ||
| lớn hơn | cho đến | Nhà ở H7 | Vỏ đồng bên trong-Ø sau khi gắn vào vỏ H7 (trung tâm) |
| 10 | 18 | 0 / +0,018 | 0 / +0,043 |
| 18 | 30 | 0 / +0,021 | 0 / +0,052 |
| 30 | 50 | 0 / +0,025 | 0 / +0,062 |
| 50 | 80 | 0 / +0,030 | 0 / +0,074 |
| 80 | 120 | 0 / +0,035 | 0 / +0,087 |
| 120 | 180 | 0 / +0,040 | 0 / +0,100 |
| 180 | 250 | 0 / +0,046 | 0 / +0,115 |
| 250 | 305 | 0 / +0,052 | 0 / +0,130 |
Kiểm tra theo DIN 1494/ISO 3547 phần 2
Độ kính của vòm [d3] được xác định theo DIN ISO 2768 với đường thô
Độ khoan dung chiều rộng cho các vỏ bằng đồng hình trụ và vỏ bằng vỏ bằng vỏ bằng vỏ bằng đồng
Chiều rộng [b1] đến đường kính bên ngoài [d2] 100 mm: ±0,25 mm
Chiều rộng [b1] lớn hơn đường kính bên ngoài [d2] 100 mm: ±0,5 mm

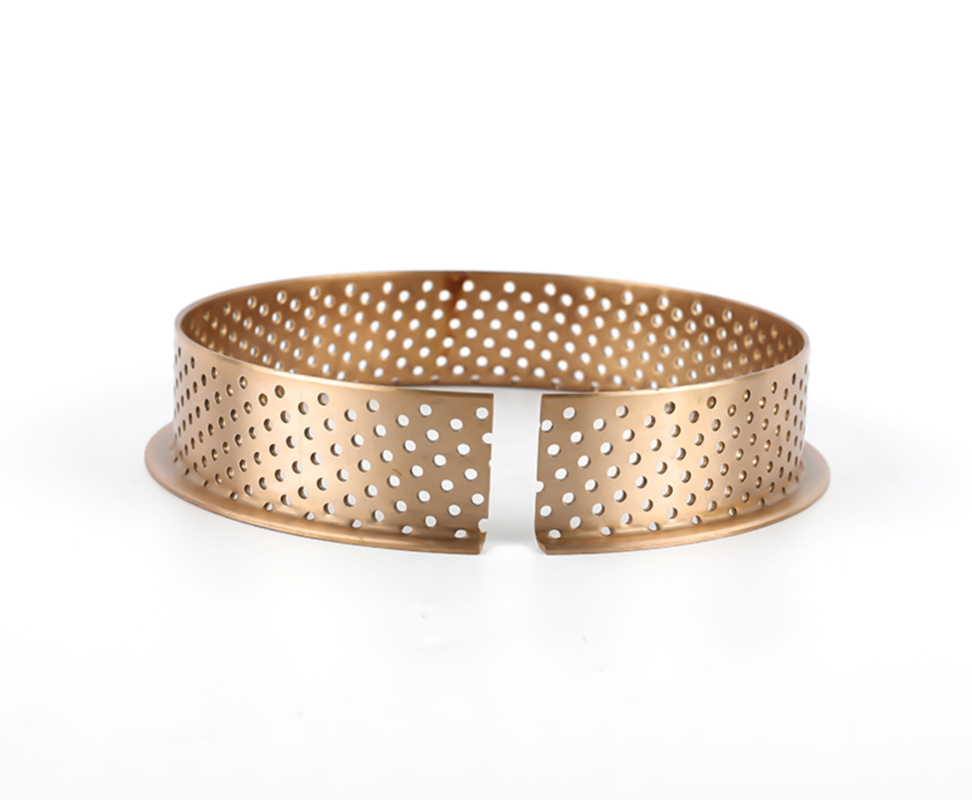

Flange Slide bearing với mô hình lỗ
Lối xả với mô hình lỗ LD Lối xả với mô hình lỗ (LD = bôi trơn lâu dài với kho) phù hợp với tất cả các loại mỡ.Các vỏ với các nhựa bôi trơn ST có thể dễ dàng được thay thế bằng vòng bi trượt với mô hình lỗ LDƯu điểm: Significantly larger grease depot compared to bushings with grooves or lubrication indents Extension of the running time and the relubrication interval compared to ST bushings Collection of dirt and wear particles in the lubrication holes
Đồng có khả năng chịu tải cao với độ ổn định nhiệt rất tốt, khả năng chống ăn mòn rất tốt, chống mòn.
Sử dụng:Các vỏ đồng tròn hình cầu trong các tải cú sốc và va chạm, vỏ đồng trong xi lanh thủy lực, vỏ đồng trong các nắp của các khớp máy đào và trong máy nông nghiệp.
Đối với các vỏ sườn có sườn:
|
Ứng dụng: |
máy nâng, máy đào, |
|
Vật liệu: |
CuSn8P |
|
Mật độ: |
8.8g/cm3 |
|
Trọng lượng động tối đa: |
100N/mm2 |
|
Tốc độ tuyến tính tối đa (Grease): |
2m/s |
|
Giá trị PV tối đa của mỡ: |
2.8N/mm2·m/s |
|
Sức mạnh áp lực |
>460N/mm2 |
|
Sức mạnh năng suất N/mm2 |
> 280N/mm2 |
|
Độ cứng: |
90-150 |
|
Trục giao phối |
Độ cứng ≥ 50, độ thô 0,4-1.0 |
|
Nhiệt độ hoạt động |
-40 ~ + 150oC |
|
Tỷ lệ ma sát |
0.06~0.15 |
|
Đội số mở rộng tuyến tính |
18.5×10-6/K |
|
hệ số dẫn nhiệt |
58W/m·K |
Sự kết hợp của mật độ điện năng và hiệu quả năng lượng ngày càng tăng, kết hợp với nhu cầu ngày càng tăng về tuổi thọ và hiệu quả chi phí, dẫn đếnyêu cầu ngày càng cao đối với các thành phần và sản xuấtBằng cách kết hợp các sản phẩm được phát triển và sản xuất đặc biệtvật liệu hiệu suất caovới các công nghệ sản xuất tiên tiến nhất cho cả vòng bi lăn và vòng bi lăn,vòng bi bằng đồng là lý tưởng cho các yêu cầu hiện tại và tương lai của máy móc xây dựng và nông nghiệp và ngành công nghiệp thủy lực.
Ống đệm đồng được làm bằng đồng với các lỗ dầu phân bố đồng đều trên đó. Khi lắp ráp nó, Ống đệm nên được bôi trơn bằng mỡ trước khi cả hai đầu của Ống đệm được lắp ráp bằng niêm phong.FB092 có lợi thế của việc lưu trữ dầu phong phú, dễ lắp ráp hoặc dễ chế biến, v.v. Nó có thể thay thế vỏ làm bằng vật liệu đồng hoàn toàn, ngoài ra, nó phù hợp với điều kiện tải trọng trung bình và tốc độ thấp bao gồm máy vận chuyển.Máy nâng, máy trượt gió, máy sắp xếp, vv
|
Vật liệu cơ bản |
CuSn8P0.3 hoặc CuSn6.5P0.1 |
||
|
Độ cứng |
HB90~120 |
Giới hạn nhiệt độ |
-100°C~200°C |
|
Khả năng tải |
60N/mm2 |
Giới hạn tốc độ |
2.5m/s |
|
Kích thước danh nghĩa d1 |
|
Độ khoan dung lắp đặt |
|
|---|---|---|---|
|
lớn hơn |
cho đến |
Nhà ở H7 |
Lối xích bên trong-Ø sau khi gắn vào vỏ H7 (trung tâm) |
|
10 |
18 |
0 / +0,018 |
0 / +0,043 |
|
18 |
30 |
0 / +0,021 |
0 / +0,052 |
|
30 |
50 |
0 / +0,025 |
0 / +0,062 |
|
50 |
80 |
0 / +0,030 |
0 / +0,074 |
|
80 |
120 |
0 / +0,035 |
0 / +0,087 |
|
120 |
180 |
0 / +0,040 |
0 / +0,100 |
|
180 |
250 |
0 / +0,046 |
0 / +0,115 |
|
250 |
305 |
0 / +0,052 |
0 / +0,130 |
|
s* |
F1 |
f2 |
|
1 |
0,6 ± 0,4 |
tối đa 0,4** |
|
1,5 |
0,6 ± 0,4 |
0,4 ± 0,3** |
|
2 |
1,2 ± 0,4 |
0,4 ± 0,3 |
|
2,5 |
1,8 ± 0,6 |
0,6 ± 0,4 |
* s = b2 = (d2 ?? d1) / 2
** góc tròn tùy chọn
Các vỏ với các vết mài dầu là các yếu tố trượt đã chứng minh chính nó trong nhiều năm.Các trầm tích bôi trơn đã được tích hợp trong các dây đai được phân phối đồng đều trên toàn bộ bề mặt chạyChúng được lấp đầy bằng mỡ trước khi trục được lắp ráp và đảm bảo một bộ phim mỡ đồng đều trên toàn bộ vòng bi.
Một lợi thế của bụi với hố bôi trơn làchúng có thể được rút ngắn xuống bất kỳ chiều rộng nào mà không gây bất kỳ bất lợi nào cho các hố bôi trơn.
Ngược lại với các thiết kế Bushings đồng đơn giản được biết đến, trong đó vỏ và niêm phong phải được lắp đặt riêng biệt, cũng có thể lấy vỏ và niêm phong như một phần hoàn chỉnh.
Nó không chỉ là vỏ và trục quan trọng trong hệ thống tribological; bôi trơn và môi trường (ví dụ, không khí, khí, nước muối, bụi, vv) cũng quan trọng.Môi trường thường không thể kiểm soát được, không giống như bôi trơn.
Lấy bôi trơn không chỉ cải thiện tính chất trượt mà còn đạt được những lợi thế khác:
Trộn ma sát do sự tương tác của hai vật thể dưới tải và chuyển động. Để giảm ma sát và hao mòn, chất bôi trơn thực hiện một chức năng cực kỳ quan trọng:nó tách các bề mặt kim loại của vỏ và trục.
1. Đánh vào vỏ đồng
Các buồng được nhấn vào với các con dấu gắn. một con đinh vai với tự do xoay cho môi niêm phong giữa trục hướng dẫn và vai được khuyến cáo để đảm bảo cài đặt không có lỗi.Quay tự do là cần thiết để con dấu không bị hư hại trong quá trình ép- Chiếc tay đeo vai phải có một khung dẫn ít nhất 3 mm x 15 °.
Tuy nhiên, vỏ cũng có thể được nhấn vào với một tấm.niêm phong được ép đàn hồi về phía giữa vỏ và trở lại vị trí ban đầu của nó sau quá trình cài đặt báo chí.
2. Lắp đặt trục
Khi lắp đặt trục, phải tính đến rằng đường kính bên trong của miếng niêm phong có đường kính nhỏ hơn than trục.để cho phép dễ dàng chèn trục nên có một chamfer ít nhất 3 mm x 15 °Việc lắp đặt được đơn giản hóa hơn nữa nếu trục được bôi trơn nhẹ trước khi chèn.
3. bôi trơn những chiếc vỏ đồng
Nếu không có niêm phong, việc lấp đầy hoàn toàn các vỏ đồng thông qua núm vú mỡ không được đảm bảo.Các con dấu gây ra áp lực throttle để được xây dựng lên trong vỏ đồng trong quá trình bôi trơnNếu không thể bôi trơn bằng một núm vú mỡ,đảm bảo các bushing được bôi trơn tốt trước khi lắp đặt trục.
| Tình hình: | Vỏ bằng đồngKhoảng cách: |
| Tình trạng bôi trơn: mỡ | >0,1 mm |
| Tình trạng bôi trơn: dầu | nhỏ |
| Trọng lượng: lớn | nhỏ |
| Trọng lượng: nhỏ | lớn |
| Di chuyển: chậm | nhỏ |
| Di chuyển: dao động | nhỏ |
| Di chuyển: nhanh | lớn |
Việc chơi cần thiết của các ống đồng trung tâm phụ thuộc vào dầu bôi trơn được cung cấp, tải và tốc độ trượt.
Bảng được thiết kế để giúp bạn lựa chọn khoảng cách cần thiết. đường cong được thiết kế cho kỹ thuật cơ khí chung.đường cong lên có thể dễ dàng vượt quá.
Độ khoan dung của trục phải được thiết lập theo yêu cầu chơi tối thiểu. lớp khoan dung nên là IT6 cho các yêu cầu cao và IT7 hoặc IT8 trong trường hợp bình thường.
Nếu sử dụng vỏ tiêu chuẩn với độ khoan đường kính bên trong H9, nên khoan trục với e hoặc f. Đối với các trục với độ khoan h,miễn là khối lượng vật liệu bằng đồng không quá cao, lỗ chứa có thể được mở rộng từ H7 đến F7. Các bushing gắn vào nhà tương ứng và lỗ bushing là lớn hơn một chút. Điều này có nghĩa là các Bushings đồng quá nhỏ có thể được tránh.
