Trung Quốc Đồng Gleitlager nhà sản xuất

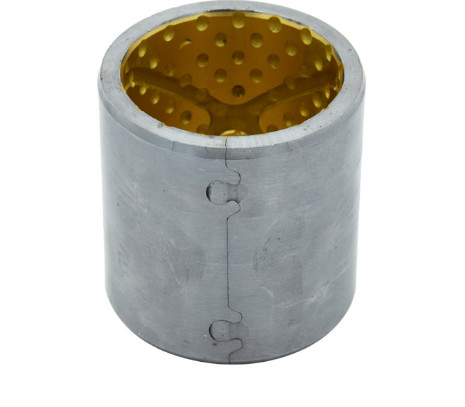

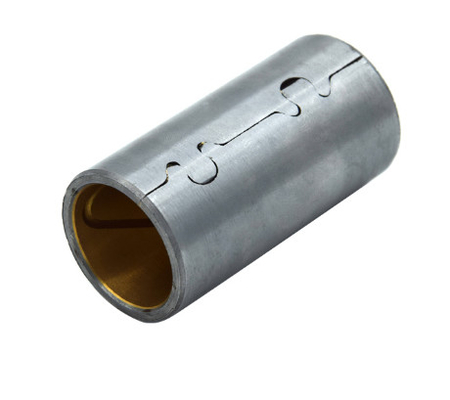

Bao bọc Bimet composite bằng đồng hoặc thép mạ thiếc CuPb10Sn10 CuSn6Zn6P

Thông tin chi tiết sản phẩm:
Nguồn gốc: XE TẢI OILLESS
Hàng hiệu: viiplus.com
Chứng nhận: OILLESS BEARINGS
Số mô hình: Khoảng cách lưỡng kim
Thanh toán:
Số lượng đặt hàng tối thiểu: 500 mảnh / miếng (thứ tự tối thiểu)
Giá bán: Oilless Bushes Factory Price
chi tiết đóng gói: TIÊU CHUẨN XUẤT KHẨU ĐÓNG GÓI. VÒI / PALLETS
Thời gian giao hàng: 2 ~ 4 tuần
Điều khoản thanh toán: T/T
Khả năng cung cấp: 800000 mảnh / mảnh mỗi tháng

Thông tin chi tiết

Đồng hồ: <i>Bimetal .</i> <b>Lưỡng kim.</b> <i>Copper-plated or tin-plated steel/bronze,</i> <b>Thép mạ đồng Đặc điểm: Bảo trì thấp và vòng bi không cần bảo trì
Kích thước: kích thước tiêu chuẩn có sẵn Hải cảng:: Shanhai, hoặc Ninh Ba
Chất lượng: OEM Kiểu: ống lót, ống lót cổ áo, vòng đệm, dải hoặc thiết kế đặc biệt
Ổ đỡ trục: Không có gì cả Mẫu thử: Có sẵn
Ứng dụng: Máy nông nghiệp

Mô tả sản phẩm

Oilless Bushes

Được sản xuất theo đơn đặt hàng từ Trung Quốc Vòng bi trượt bọc composite bằng đồng hoặc thép mạ đồng DIN 1494 / ISO 3547 Bimet CuPb10Sn10 hoặc CuSn6Zn6Pb3 Kích thước đặc biệt Với ​​túi bôi trơn và lỗ dầu có sẵn theo yêu cầu.

Nguyên vật liệu :Lớp trượt bằng thép mạ đồng hoặc mạ thiếcCuPb10Sn10

Bimetal Bushing is a low-maintenance bushing material. Bimet Bushing là một vật liệu ống lót bảo trì thấp. An initial greasing during installation is necessary, after that periodic greasing with oil or grease is mandatory. Việc bôi trơn ban đầu trong quá trình lắp đặt là cần thiết, sau đó việc bôi trơn định kỳ bằng dầu hoặc mỡ là bắt buộc.



Bao bọc Bimet composite bằng đồng hoặc thép mạ thiếc CuPb10Sn10 CuSn6Zn6P



Chi tiết dung sai lưỡng kim

  • Nhà ở ØH7

  • Bushing bên trong-sau khi gắnH9

  • Dung sai trụcf7 đến h8

Các tính năng ứng dụng:


Vòng bi lưỡng kim Jf-800 là một loại sản phẩm hợp kim thép-đồng được làm bằng CuPb10Sn10 hoặc CuSn6Zn6Pb3 Vật liệu thiêu kết trên bề mặt tấm thép carbon thấp. Sản phẩm này là khả năng chịu lực mạnh nhất của ổ trục hợp kim đôi, ống lót cân bằng của xe hạng nặng, tất cả đều sử dụng sản phẩm này. Đây là loại ổ trục rất linh hoạt với tải trọng cao và tốc độ thấp.

Lắp đặt ổ trục trượt, Gleitlager bằng đồng - với túi bôi trơn Tùy chỉnh chất lượng cao không cần JF800 Kim loại lưỡng kim



Phạm vi ứng dụng lưỡng kim



Theo dõi con lăn, máy xây dựng, xây dựng cần cẩu, máy nông nghiệp (tải tác động)



Bao bọc Bimet composite bằng đồng hoặc thép mạ thiếc CuPb10Sn10 CuSn6Zn6P

  • Thang máy ngã ba
  • Xe tải pallet
  • Cần cẩu
  • Máy xúc

Gắn kết Bimet Bushings



Housing: Mounting bevel min. Nhà ở: Gắn vát tối thiểu. 1.5 mm x 15-45° Shaft: Mounting bevel 5 mm x 15°, edges rounded The application of an adequate force fitting mandrel is advisable. Trục 1,5 mm x 15-45 °: Gắn vát 5 mm x 15 °, các cạnh được làm tròn Việc áp dụng một trục gá phù hợp lực thích hợp là điều nên làm. Grease lubrication of the outer surface may be necessary when mounting.Gluing: Adhesive should not contact the sliding surface! Bôi trơn dầu mỡ của bề mặt bên ngoài có thể cần thiết khi lắp. Tiếp theo: Chất dính không nên tiếp xúc với bề mặt trượt!

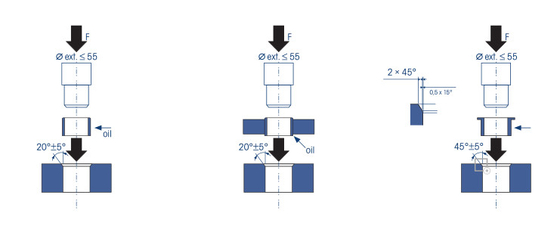

Lắp đặt ổ trượt bằng đồng gleitlager
Vòng bi trượt được lắp đặt bằng cách được ép vào vỏ gia công cơ chế H7 sống.


Xin lưu ý những điều sau:


• Tạo một góc xiên chèn ở một góc, và làm sạch và gỡ lỗi các phần để
được lắp ráp
• Bôi trơn bề mặt ngoài của ổ trục trượt trước khi lắp đặt
• Kiểm tra độ dọc giữa không gian lắp đặt và trục định tâm
của ổ trục trượt
• Nếu cần hai vòng bi trượt, chúng phải được căn chỉnh
• Sử dụng một trục gá truy cập với kích thước phù hợp



On its surface. Trên bề mặt của nó. To effectively decrease abrasion, its alloy surface can be machined with ball shaped oil sockets for easier oil storage. Để giảm mài mòn hiệu quả, bề mặt hợp kim của nó có thể được gia công với các hốc dầu hình quả bóng để lưu trữ dầu dễ dàng hơn. When necessary, it could be plated copper or tin on the steel back. Khi cần thiết, nó có thể được mạ đồng hoặc thiếc trên mặt sau bằng thép. It can be applied to conditions of mediate load with mediate or high running belocity and conditions with enormous impact load. Nó có thể được áp dụng cho các điều kiện của tải trung gian với tốc độ trung gian hoặc tốc độ chạy cao và các điều kiện có tải trọng tác động rất lớn. In mechanical applications,VIIPLUS BIMETAL BRONZE GLEITLAGER is used to make wrapped bushes, thrust washer and bushes on connecting rod level of gas engine. Trong các ứng dụng cơ học, VIIPLUS BIMETAL BRONZE GLEITLAGER được sử dụng để chế tạo ống lót bọc, máy giặt lực đẩy và ống lót trên cấp độ kết nối của động cơ khí.

Bao bọc Bimet composite bằng đồng hoặc thép mạ thiếc CuPb10Sn10 CuSn6Zn6P

Kỹ thuật viên

  • Vòng bi trượt bọc composite

  • Thép mạ đồng hoặc mạ thiếc / đồng

  • Mức độ bảo trì thấp

  • Với túi bôi trơn

Tính chất

  • For high load capacity and oscillating movement, as well as for rough operation and temperature load. Đối với khả năng tải cao và chuyển động dao động, cũng như cho hoạt động thô và tải nhiệt độ. Long-run lubrication because of lubricant storage. Bôi trơn lâu dài vì lưu trữ dầu nhờn.

Nguyên vật liệu

  • Vật liệu hỗ trợSteel mạ đồng / mạ thiếc

  • Lớp trượtCuPb10Sn10

Tính chất vật liệu

  • Khả năng tải cụ thể tĩnh≤ 250 [N / mm2]

  • Khả năng chịu tải cụ thể động 140 [N / mm2]

  • Sliding speed≤ 2,5. Tốc độ trượt≤ 2,5. [m/s] ≤ 5 [m/s] oil lubricated [m / s] 5 [m / s] dầu được bôi trơn

  • Reibungswert ** 0,04 [Nhận] đến 0,12 [Mua] tùy theo bôi trơn

  • Biến dạng nhiệt độ 40 [° C] đến + 250 [° C]

  • Max. Tối đa PV-value2.8 [N/mm² xm/s] PV-value2.8 [N / mm² xm / s]

  • Tỷ lệ diện tích tiếp xúc> 75 [%]

Bảo trì

  • is a low-maintenance composite sliding bearing, but primary lubrication is necessary. là ổ trục trượt composite bảo trì thấp, nhưng bôi trơn chính là cần thiết. Oil or grease lubrication is possible. Dầu hoặc mỡ bôi trơn là có thể. Due to solid lubricant storages, lubrication clearances are reduced to a minimum!​ Do kho chứa chất bôi trơn rắn, độ hở của dầu bôi trơn giảm đến mức tối thiểu!

Kích thước và kích thước lưỡng kim

d
D
(h8)
(H7)
H7



độ dày của tường

lỗ dầu
F1
f2
L 0
-0,40
tối thiểu
tối đa
10
15
20
25
30
40
50
60
10
12
10-0.022
12 + 0,008
+0.148
+0.010









0,995





0,935






4
0,5






0,3
1010
1015
1020





12
14
12-0.027
14 + 0,008
1210
1215
1220





14
16
14-0.027
16 + 0,008
1410
1415
1420





15
17
15-0.027
17 + 0,008
1510
1515
1520





16
18
16-0.027
18 + 0,008
0,8






0,4
1610
1615
1620





18
20
18-0.027
20 + 0,021
+0.151
+0.010
1810
1815
1820
1820




20
23
20-0.033
23 + 0,021



+0.181
+0.020



1.490



1.430
2010
2015
2020
2020




22
25
22-0.033
25 + 0,021







6
2210
2215
2220
2220




24
27
24-0.033
27 + 0,021
1






0,5
2410
2415
2420
2420
2430



25
28
25-0.033
28 + 0,021

2515
2520
2520
2530



26
30
26-0.033
30 + 0,021
+0.205
+0.030












1.980
1.920







2615
2620
2620
2630



28
32
28-0.033
32 + 0,025

2815
2820
2820
2830
2840


30
34
30-0.033
34 + 0,025
1.2




0,6





3015
3020
3020
3030
3040


32
36
32-0.039
36 + 0,025

3215
3220
3220
3230
3240


35
39
35-0.039
39 + 0,025


3520
3520
3530
3540
3550

38
42
38-0.039
42 + 0,025

số 8


3820
3820
3830
3840
3850

40
44
40-0.039
44 + 0,025


4020
4020
4030
4040
4050








d
D
(h8)
(H7)
H7



độ dày của tường

lỗ dầu
F1
f2
L 0
-0,40
tối thiểu
tối đa
25
30
40
50
60
80
90
100
45
50
45-0.039
50 + 0,025
+0.205
+0.030
2.460





2.400
số 8
1,5
1
4525
4530
4540
4550




50
55
50-0.039
55 + 0,030





+0.210
+0.030

5030
5040
5050
5060



55
60
55-0.046
60 + 0,030

5530
5540
5550
5560



60
65
60-0.046
65 + 0,030

6030
6040
6050
6060



65
70
65-0.046
70 + 0,030

6530
6540
6550
6560



70
75
70-0.046
75 + 0,030

7030
7040
7050
7060
7080


75
80
75-0.046
80 + 0,030
9,5

7530
7540
7550
7560



80
85
80-0.046
85 + 0,035







+0.215
+0.030


8040
8050
8060
8080


85
90
85-0.054
90 + 0,035

8530

8550
8560
8580

85100
90
95
90-0.054
95 + 0,035






9050
9060
9080

90100
95
100
95-0.054
100 + 0,035




9060
9080
9090
90100
100
105
100-0.054
105 + 0,035




10060
10080
10090
100100
105
110
105-0.054
110 + 0,035




10560
10580

105100
110
115
110-0.054
115 + 0,035




11060
11080

110100
115
120
115-0.054
120 + 0,035



11550

11580


120
125
120-0.054
125 + 0,040





+0.220
+0.030



12050
12060


120100
125
130
125-0.063
130 + 0,040







125100
130
135
130-0.063
135 + 0,040




13060


130100
135
140
135-0.063
140 + 0,040




13560
13580


140
145
140-0.063
145 + 0,040




14060
14080

140100
150
155
150-0.063
155 + 0,040




15060
15080

150100



Bao bọc Bimet composite bằng đồng hoặc thép mạ thiếc CuPb10Sn10 CuSn6Zn6P





























Chú thích: Kích thước đặc biệt có sẵn theo yêu cầu.
