Trung Quốc Đồng Gleitlager nhà sản xuất

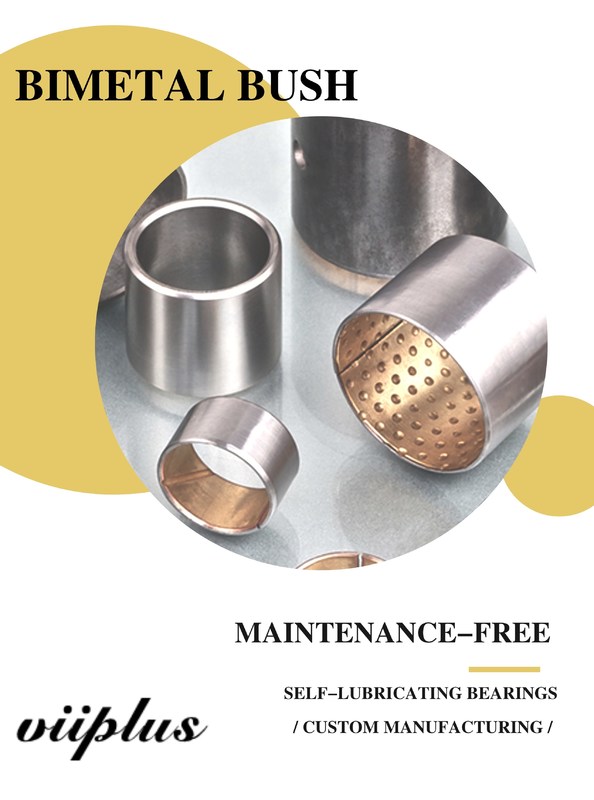

Đồng bằng mặt bích Bushes Bimetallic Dải Cupb24sn4 Jf720 Thép đồng

Thông tin chi tiết sản phẩm:
Nguồn gốc: Vật liệu đồng bằng
Hàng hiệu: China Plain-Bearing
Chứng nhận: DIN 1494/ISO 3547
Số mô hình: Vòng bi trượt bọc composite
Thanh toán:
Số lượng đặt hàng tối thiểu: 500 mảnh / miếng
Giá bán: flat strip material inch sizes Manufacturers,Factory Price
chi tiết đóng gói: Lô hàng Đóng gói Bushing: Thùng giấy trên Vỏ gỗ hoặc Pallet.
Thời gian giao hàng: 15 ~ 20 ngày
Điều khoản thanh toán: TT trước
Khả năng cung cấp: 1000000 Piece / Pieces mỗi tháng Bushing mang trơn

Thông tin chi tiết

Features: low-maintenance, lubricated applications Meterial: CuPb24Sn4 JF720,bi-metal bearings
Plating: JF700 bi-metal bushings Type: Plain Bearing,Strips.bi-metal bearings
Finishing: Tin plated, Brass plated Special Use:: High-strength Steel Plate
Application: Printing And Dyeing Machines, And Machines Used In The Ocean Industry, Etc.

Mô tả sản phẩm

Đồng bằng mặt bích Bushes Bimetallic Dải Cupb24sn4 Jf720 Thép đồng



MADE IN CHINA bi-metal bearings 720 CuPb24Sn4,JF Bimetal Bearing JF-800 JF-720 JF-700 CuPbSn10 CuPb24Sn4 CuPb30 Steel Lead Bronze Alloys Bi-metal Bush to high-quality low-carbon steel substrate, the surface of the sintered copper-lead alloy as the face, according to conditions and can be processed using all types of sump hole or oil hole in the surface of the alloy layer. MADE IN TRUNG QUỐC Bi bi kim loại 720 CuPb24Sn4, JF Bimet mang JF-800 JF-720 JF-700 CuPbSn10 CuPb24Sn4 CuPb30 Thép đồng hợp kim Bi-kim loại cho bề mặt thép cacbon chất lượng cao, bằng đồng hợp kim chì như mặt, theo điều kiện và có thể được xử lý bằng cách sử dụng tất cả các loại lỗ bể lắng hoặc lỗ dầu trên bề mặt của lớp hợp kim. The product is suitable for high load low speed of the rocking motion, rotary motion, with a low coefficient of friction, wear resistance, long life, good anti-seizure properties and other characteristics.Straight Bushings, flange bearing, gaskets, sliders, etc., can also be very customized according to the drawings. Sản phẩm phù hợp với tốc độ cao của chuyển động rung lắc, chuyển động quay, với hệ số ma sát thấp, chống mài mòn, tuổi thọ cao, đặc tính chống động kinh tốt và các đặc tính khác. ., cũng có thể được tùy chỉnh rất nhiều theo bản vẽ.



Tính năng ứng dụng



1. Sản phẩm có một khả năng chịu lực cao và khả năng chịu tải cao;
2. Có thểong bảo trì hoạt động miễn phí, hoạt động ổn định;
3. Các hợp kim chì đồng tường sản phẩm cung cấp chống mài mòn tốt, kết hợp với xe tăng, lỗ, lỗ dầu và xử lý khác có thể cải thiện đáng kể tuổi thọ và giảm chi phí;

VÒNG BI SLIPING thương hiệu ổ trục bôi trơn ranh giới, ổ trục bôi trơn dầu mỡ vì đặc điểm cấu trúc riêng, có rất nhúng tốt nước ngoài, có thể được sử dụng trong dịp bụi, bảo dưỡng khó khăn hơn. Tất cả các loại sản phẩm được sử dụng rộng rãi trong máy kéo, máy gặt đập liên hợp, máy bó, máy hái bông, v.v.

Plain Bearing Strips | Dải đồng bằng | Bimetal Strips CuPb30 JF700 Bimetallic material or Bronze Strip Dải lưỡng kim CuPb30 JF700 Vật liệu lưỡng kim hoặc Dải đồng



Đồng bằng mặt bích Bushes Bimetallic Dải Cupb24sn4 Jf720 Thép đồng





























Thông số kỹ thuật





Loại vật liệu

JF700

CuPb30
JIS-KJ3 / SAE-48

Độ cứng hợp kim



HB30-45

Giới hạn tải (N / mm2)



130

Độ bền kéo (N / mm2)



150

Giới hạn tốc độ tối đa V (m / s)



10

Giới hạn PV (N / mm2 * m / s)

Dầu mỡ

2,8



Dầu

10

Hệ số ma sát (dầu)



0_06 0_16



Thông tin chi tiết



Thành phần hợp kim CuPb24Sn4
Độ bền kéo tối đa 180
Sức chống cắt 70
Độ giãn dài 5
Độ cứng bề mặt 45-70
Tỉ trọng 9,60
Hệ số tuyến tính giãn nở tuyến tính 19
Dẫn nhiệt 60
Tải trọng tĩnh 200
Tải trọng động 100
Tốc độ dòng tối đa (Mỡ bôi trơn) 2,5
Giá trị pU tối đa
Mỡ bôi trơn 2,8
Dầu bôi trơn 10
Nhiệt độ tối đa
Mỡ bôi trơn 150oC
Dầu bôi trơn 250oC
Hệ số ma sát
Mỡ bôi trơn 0,05-0,12
Dầu bôi trơn 0,04-0,12


JF series material, also known as bimetallic material or copper lead steel belt, is a steel and copper alloy product with low carbon steel plate or steel coil as the matrix material and surface sintered copper alloy. Vật liệu sê-ri JF, còn được gọi là vật liệu lưỡng kim hoặc đai thép chì đồng, là một sản phẩm hợp kim thép và đồng với tấm thép carbon thấp hoặc cuộn thép làm vật liệu ma trận và hợp kim đồng thiêu kết bề mặt. Different copper alloy materials are suitable for different working conditions. Vật liệu hợp kim đồng khác nhau phù hợp cho các điều kiện làm việc khác nhau. According to the different grades of surface copper alloy, it can be divided into high lead series, lead-containing series and lead-free series. Theo các loại khác nhau của hợp kim đồng bề mặt, nó có thể được chia thành loạt chì cao, loạt chứa chì và loạt không chì.



Lớp hợp kim

Thành phần hóa học chính%

Độ cứng kim loại HB

Độ cứng lớp thép HB

ỨNG DỤNG

cu

pb

sn

zn

ni

Bi

CuPb24Sn4

JF720

Còn lại

19,0 ~ 27,0

3.0 ~ 4.5

-

-

-

55 ~ 80

110 ~ 140

Bush, bụi cây, mang lực đẩy

CuPb24Sn1

JF750

Còn lại

19,0 ~ 27,0

0,6 ~ 2,0

-

-

-

55 ~ 80

110 ~ 140

CuPb22Sn3

JF750

Còn lại

19,0 ~ 24,0

2.0 ~ 4.0

-

-

-

55 ~ 80

110 ~ 140

CuPb20Sn4

JF760

Còn lại

17,0 ~ 22,0

3.0 ~ 4.5

-

-

-

55 ~ 80

110 ~ 140

CuPb22Sn1

JF770

Còn lại

19,0 ~ 25,0

0,6 ~ 2,0

-

-

-

55 ~ 80

110 ~ 140

CuPb30

JF700

Còn lại

28,0 ~ 32,0

0,5 ~ 1,5

-

-

-

30 ~ 45

90 ~ 120

Bushing





1.CuPb20Sn4 materials in the above table were tested by the locomotive and vehicle parts inspection station of the quality supervision and testing center of the ministry of railways (qishuyan). vật liệu trong bảng trên đã được kiểm tra bởi trạm kiểm tra đầu máy và phụ tùng xe của trung tâm kiểm tra và giám sát chất lượng của bộ đường sắt (qishuyan). The measured fatigue strength of sapphire bush fatigue testing machine was greater than 150Mpa in Glacier. Độ bền mỏi đo được của máy kiểm tra độ mỏi của bụi cây sapphire lớn hơn 150Mpa ở Glacier.
2. "-" không được phát hiện.

Đối với tất cả các ngành công nghiệp toàn cầu Cung cấp các sản phẩm tự bôi trơn chất lượng cao



Đồng bằng mặt bích Bushes Bimetallic Dải Cupb24sn4 Jf720 Thép đồng

LOCK CÁC LOẠI XE TẢI HTB

a. a. Straight Joint b. Khớp thẳng b. Inter Locking Joint Liên khóa

Đồng bằng mặt bích Bushes Bimetallic Dải Cupb24sn4 Jf720 Thép đồng





Bọc thép tự bôi trơn Vòng bi trượt Oilless


Hướng dẫn Pin và Hướng dẫn Bushing, Bimet mang Đồng Bush
VIIPLUS bimetal bearings take steel backing as base The bearings are sintered with CuPb10Sn10, CuPb24Sn4, CuPb30, after press. Vòng bi lưỡng kim VIIPLUS lấy mặt sau bằng thép làm đế Các vòng bi được thiêu kết với CuPb10Sn10, CuPb24Sn4, CuPb30, sau khi nhấn. It can insure the bearings OD Precision against the friction between OD And housing after pressing it into housing because of mild steel as its base. Nó có thể bảo đảm vòng bi OD Precision chống lại ma sát giữa OD và vỏ sau khi ép nó vào vỏ vì thép nhẹ làm đế. The chemical changes of inner alloy layer can make the bearings work well under various load presses, different working temperatures and sliding speeds. Những thay đổi hóa học của lớp hợp kim bên trong có thể làm cho vòng bi hoạt động tốt dưới nhiều máy ép tải khác nhau, nhiệt độ làm việc khác nhau và tốc độ trượt. Different structures of oil grooves and oil Indentations can satisfy different adding oil ways and prevent the bearings from gripping shaft. Các cấu trúc khác nhau của rãnh dầu và vết lõm dầu có thể đáp ứng các cách thêm dầu khác nhau và ngăn chặn vòng bi kẹp chặt trục.



Thông số



JF series materials, also known as bimetallic materials or copper lead steel strips, are made of low carbon steel or steel coil as the base material, and the surface is sintered with copper alloy steel and copper alloy products. Vật liệu sê-ri JF, còn được gọi là vật liệu lưỡng kim hoặc dải thép chì đồng, được làm bằng thép carbon thấp hoặc thép cuộn làm vật liệu cơ bản, và bề mặt được thiêu kết với thép hợp kim đồng và các sản phẩm hợp kim đồng. Different copper alloy materials are suitable for different working conditions. Vật liệu hợp kim đồng khác nhau phù hợp cho các điều kiện làm việc khác nhau. The surface copper alloy grades can be divided into high lead series, lead series and lead-free series. Các lớp hợp kim đồng bề mặt có thể được chia thành loạt chì cao, loạt chì và loạt không chì.



Lớp hợp kim

Tên

Thành phần hóa học chính%

Độ cứng hợp kim HB

Độ cứng lớp thép HB

Nhân dịp chính





cu

pb

sn

zn

ni

Bi







CuPb10Sn10

JF800

lề

9.0 ~ 11.0

9.0 ~ 11.0

-

-

-

60 ~ 90

90 ~ 120

Bushing, tấm bên, máy giặt

CuPb3Zn6Sn6

JF850

lề

2.0 ~ 4.0

5.0 ~ 7.0

5.0 ~ 7.0

-

-

40 ~ 80

90 ~ 120

CuPb7Sn7Zn3

JF830

lề

6.0 ~ 8.0

6.0 ~ 8.0

2.0 ~ 4.0

-

-

60 ~ 90

80 ~ 130



1,The CuPb10Sn10 materials in the above table are tested by the Wuhan Institute of Materials Protection, Ministry of Machinery Industry. 1, Các vật liệu CuPb10Sn10 trong bảng trên được kiểm tra bởi Viện Bảo vệ Vật liệu Vũ Hán, Bộ Công nghiệp Máy móc. The measured fatigue strength of the Glacier.vandere11 sapphire bearing fatigue tester in the UK is greater than 125Mpa. Độ bền mỏi đo được của máy đo độ mỏi mang sapphire Glacier.vandere11 ở Anh lớn hơn 125Mpa.

2, NỀN TẢNG - Không được phát hiện.



Để bôi trơn hoàn toàn ống lót khi thực hiện, nên thụt các vết lõm với kích thước như sau.
Chúng nên được sản xuất theo tiêu chuẩn dưới đây nếu không có yêu cầu đặc biệt.
Lỗ bôi trơn phải cách xa khớp mông và nạp aera và được thiết kế để dễ dàng cho ăn dầu.

Ứng dụng ống lót lưỡng kim

Vòng bi lưỡng kim được sử dụng rộng rãi trong các tình huống bôi trơn dầu. Thông thường trong các tình huống bôi trơn và dầu assemble with grease and work with adding oiI Periodically, such as suspension, steeping ball joints, brake pedal points, redirector, connecting rod, slide part of punch, construction and earth-moving equipment. lắp ráp với dầu mỡ và làm việc với việc thêm oiI Định kỳ, chẳng hạn như hệ thống treo, khớp nối dốc, điểm bàn đạp phanh, bộ chuyển hướng, thanh nối, bộ phận trượt của thiết bị đục lỗ, xây dựng và chuyển động đất. etc. Under middle speed work with oiI, such as connecting rod, shaft and transportation parts of cut machine. vv Dưới tốc độ trung bình làm việc với oiI, chẳng hạn như thanh nối, trục và các bộ phận vận chuyển của máy cắt. Under high speed work within oiI, such as gear box, fuel pump, engine, clutch. Trong công việc tốc độ cao trong oiI, chẳng hạn như hộp số, bơm nhiên liệu, động cơ, ly hợp. etc. Vân vân.

Bimet Bushings được sử dụng rộng rãi trong các bộ phận khác nhau của ngành công nghiệp ô tô như động cơ, hộp số, khung gầm xe, tay lái, trục trâm, lò xo lá, ly hợp xe máy, mạ mạ của bơm bánh răng, cũng như máy móc, v.v.
It is backed with high quality low carbon steel with bronze alloy sintered on its surface. Nó được hỗ trợ bằng thép carbon thấp chất lượng cao với hợp kim đồng thiêu kết trên bề mặt của nó. To effectively decrease abrasion, its alloy surface can be machined with ball shaped oil pockets for easier oil storage. Để giảm mài mòn hiệu quả, bề mặt hợp kim của nó có thể được gia công với các túi dầu hình quả bóng để lưu trữ dầu dễ dàng hơn. When necessary, an anti-corrosion coating can be plated on the steel back. Khi cần thiết, một lớp phủ chống ăn mòn có thể được mạ trên mặt sau bằng thép. It can be applied to conditions of mediate load with mediate or high running velocity and conditions with enormous impact load. Nó có thể được áp dụng cho các điều kiện của tải trung gian với tốc độ trung gian hoặc tốc độ chạy cao và các điều kiện có tải trọng tác động rất lớn. Such as internal combustion engine bearing,connecting rod bearing, rock arm bearing, slide plate of oil gear pump and etc Chẳng hạn như ổ trục động cơ đốt trong, ổ trục kết nối, ổ đỡ cánh tay đá, tấm trượt của bơm dầu và vv


Phương pháp cài đặt lưỡng kim



1. Để giữ ống lót, nhà ở trưởng khoa trước khi cài đặt.
2. Bề mặt bên ngoài có thể được phủ một chút dầu mỡ hoặc dầu trong quá trình cài đặt, điều này giúp quá trình. Và xin vui lòng không quá nhiều.
3. Ống lót nên được đẩy vào nhà ở từ từ bằng trục gá (nên sử dụng máy đẩy dầu), nó được dùng để giấu búa
phần trực tiếp.
4. Chúng tôi cần hướng dẫn của bạn nếu tường nhà mỏng hoặc làm từ kim loại mềm để không phá hủy nó.
5. Để đơn giản là trả góp và giữ lớp làm việc, chúng tôi khuyên rằng trục nên sở hữu vát
HRC45/RZZ-3. HRC45 / RZZ-3. Gr plating layer is allowed. Lớp mạ Gr được cho phép.
6. Mỡ và Dầu được khuyến nghị để rút ngắn việc vá.



Phương pháp kiểm tra



1. OD, được kiểm tra bằng thước đo vòng với GO / NO GO
2. ID, checked by plug gauge with GO/NO GO. 2. ID, được kiểm tra bằng thước đo phích cắm với GO / NO GO. The common wrapped bushing satisfy tolerance H9. Các ống lót bọc chung đáp ứng dung sai H9.
3. Kích thước của thước đo vòng & thước đo phích cắm tuân thủ DIN1494 phần 1.

Các hình thức mang có sẵn trong kích thước tiêu chuẩn
· Bụi cây hình trụ
· Bụi cây mặt bích
· Máy giặt đẩy
· Vòng đệm mặt bích
· Tấm trượt
Vòng bi số liệu và ống lót đế chế được đặt hàng: dạng ống lót tiêu chuẩn ở kích thước đặc biệt, ống lót nửa, hình dạng đặc biệt thu được bằng cách dập hoặc vẽ sâu, thiết kế ống lót tùy chỉnh
