Ống lót tay áo PEEK cho thiết bị bánh răng, động cơ thủy lực và bơm phun áp lực cao

Ống lót tay áo PEEK cho thiết bị bánh răng, động cơ thủy lực và bơm phun áp lực cao
Ống lót tay áo PEEK cho thiết bị bánh răng, động cơ thủy lực và bơm phun áp lực cao Ống lót tay áo PEEK cho thiết bị bánh răng, động cơ thủy lực và bơm phun áp lực cao

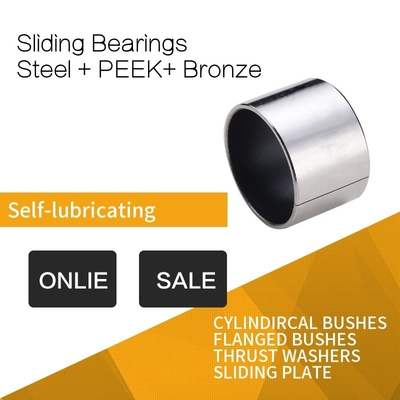

Hình ảnh lớn :  Ống lót tay áo PEEK cho thiết bị bánh răng, động cơ thủy lực và bơm phun áp lực cao

Thông tin chi tiết sản phẩm:
Nguồn gốc: Nhà sản xuất vòng bi tự bôi trơn
Hàng hiệu: VIIPLUS Sleeve & Bearing
Chứng nhận: ISO 9001
Số mô hình: Ống lót PEEK
Thanh toán:
Số lượng đặt hàng tối thiểu: Thỏa thuận
Giá bán: Competitively Priced vs DU DX, Provides Lubricating Bush
chi tiết đóng gói: XUẤT KHẨU GẠCH GOOD BOODNG GOOD
Thời gian giao hàng: 7-25 ngày làm việc
Điều khoản thanh toán: T/T
Khả năng cung cấp: Mặt bích bằng đồng có mặt bích, vòng đệm bằng đồng, vòng đệm bằng đồng tự bôi trơn

Ống lót tay áo PEEK cho thiết bị bánh răng, động cơ thủy lực và bơm phun áp lực cao

Sự miêu tả
Ứng dụng: Đối với thiết bị bánh răng, động cơ thủy lực và bơm phun áp suất cao Vật chất: THÉP THÉP
Kích thước: Tùy chỉnh Các loại: Tay áo, máy giặt
Điểm nổi bật:

self lubricating bearing

,

self lubricating bronze bushings

Ống lót trơn tự bôi trơn



Đã sửa đổi PEEK với các chất phụ gia tự bôi trơn cho các ứng dụng nơi có thể sử dụng hóa chất. Độ mòn tuyệt vời trong cả ứng dụng ướt hoặc khô.Có sẵn đế bằng đồng để sử dụng làm ống lót bơm hóa chất hoặc van.Lớp lót cực dày cho phép sửa đổi một chút đối với sự sai lệch trục.



Vòng bi tay áo chạy khô tải trọng cao


Các bộ phận chính xác được sản xuất theo đơn đặt hàng từ Trung Quốc

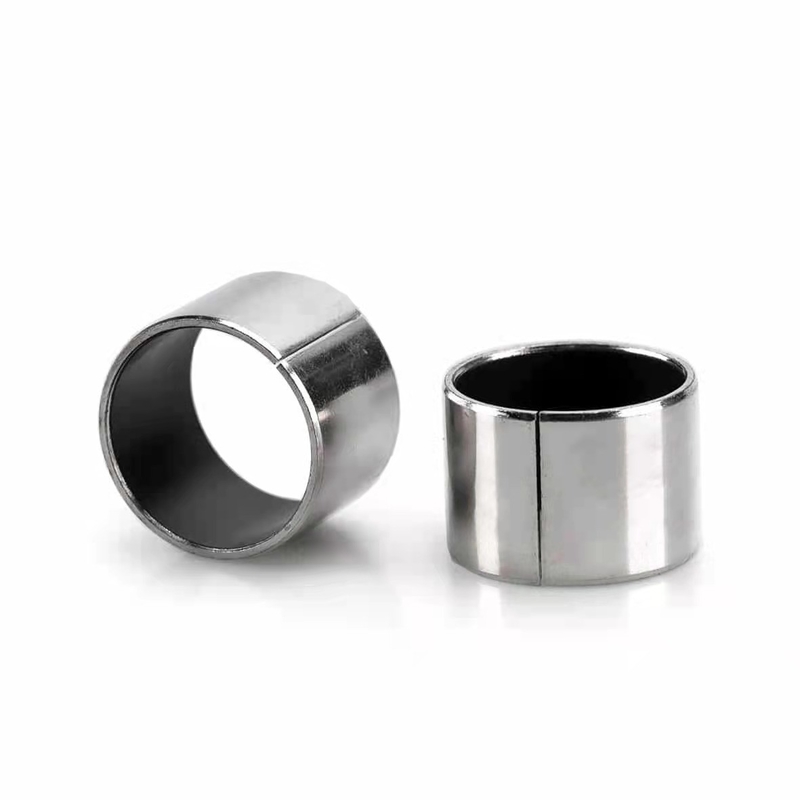

PEEKỐng lót tay áo bao gồm lớp nền bằng thép, lớp xốp nung kết và lớp trượt của PEEK đã sửa đổi.Các hốc dầu được hình thành trên bề mặt của lớp trượt.Sản phẩm này có hệ số ma sát thấp ở nhiệt độ cao và chống ăn mòn tốt.Nó được áp dụng trong thiết bị bánh răng, động cơ thủy lực và máy bơm phun áp suất cao, v.v.



biểu đồ kích thước ống lót du

biểu đồ kích thước ống lót du
  Di (mm) Làm (mm) B (mm) Ổ đỡ trục trục Đường kính lớn nhất (mm) Đường kính tối thiểu (mm) Khoảng trống tối đa (mm) Khoảng trống tối thiểu (mm)
0203DU 2 3.5 3 H6 h6 2.048 2 0,054 0
0205DU 2 3.5 5 H6 h6 2.048 2 0,054 0
0303DU 3 4,5 3 H6 h6 3.048 3 0,054 0
0305DU 3 4,5 5 H6 h6 3.048 3 0,054 0
0306DU 3 4,5 6 H6 h6 3.048 3 0,054 0
0403DU 4 5.5 3 H6 h6 4.048 4 0,056 0
0404DU 4 5.5 4 H6 h6 4.048 4 0,056 0
0406DU 4 5.5 6 H6 h6 4.048 4 0,056 0
0410DU 4 5.5 10 H6 h6 4.048 4 0,056 0
0505DU 5 7 5 H7 f7 5.055 4,99 0,077 0
0508DU 5 7 số 8 H7 f7 5.055 4,99 0,077 0
0510DU 5 7 10 H7 f7 5.055 4,99 0,077 0
0604DU 6 số 8 4 H7 f7 6.055 5,99 0,077 0
0606DU 6 số 8 6 H7 f7 6.055 5,99 0,077 0
0608DU 6 số 8 số 8 H7 f7 6.055 5,99 0,077 0
0610DU 6 số 8 10 H7 f7 6.055 5,99 0,077 0
0705DU 7 9 5 H7 f7 7.055 6,99 0,083 0,003
0710DU 7 9 10 H7 f7 7.055 6,99 0,083 0,003
0806DU số 8 10 6 H7 f7 8.055 7.99 0,083 0,003
0808DU số 8 10 số 8 H7 f7 8.055 7.99 0,083 0,003
0810DU số 8 10 10 H7 f7 8.055 7.99 0,083 0,003
0812DU số 8 10 12 H7 f7 8.055 7.99 0,083 0,003
1006DU 10 12 6 H7 f7 10.058 9,99 0,086 0,003
1008DU 10 12 số 8 H7 f7 10.058 9,99 0,086 0,003
1010DU 10 12 10 H7 f7 10.058 9,99 0,086 0,003
1012DU 10 12 12 H7 f7 10.058 9,99 0,086 0,003
1015DU 10 12 15 H7 f7 10.058 9,99 0,086 0,003
1020DU 10 12 20 H7 f7 10.058 9,99 0,086 0,003
1208DU 12 14 số 8 H7 f7 12.058 11,99 0,092 0,006
1210DU 12 14 10 H7 f7 12.058 11,99 0,092 0,006
1212DU 12 14 12 H7 f7 12.058 11,99 0,092 0,006
1215DU 12 14 15 H7 f7 12.058 11,99 0,092 0,006
1220DU 12 14 20 H7 f7 12.058 11,99 0,092 0,006
1225DU 12 14 25 H7 f7 12.058 11,99 0,092 0,006
1310DU 13 15 10 H7 f7 13.058 12,99 0,092 0,006
1320DU 13 15 20 H7 f7 13.058 12,99 0,092 0,006
1405DU 14 16 5 H7 f7 14.058 13,99 0,092 0,006
1410DU 14 16 10 H7 f7 14.058 13,99 0,092 0,006
1412DU 14 16 12 H7 f7 14.058 13,99 0,092 0,006
1415DU 14 16 15 H7 f7 14.058 13,99 0,092 0,006
1420DU 14 16 20 H7 f7 14.058 13,99 0,092 0,006
1425DU 14 16 25 H7 f7 14.058 13,99 0,092 0,006
1510DU 15 17 10 H7 f7 15.058 14,99 0,092 0,006
1512DU 15 17 12 H7 f7 15.058 14,99 0,092 0,006
1515DU 15 17 15 H7 f7 15.058 14,99 0,092 0,006
1520DU 15 17 20 H7 f7 15.058 14,99 0,092 0,006
1525DU 15 17 25 H7 f7 15.058 14,99 0,092 0,006
1610DU 16 18 10 H7 f7 16.058 15,99 0,092 0,006
1612DU 16 18 12 H7 f7 16.058 15,99 0,092 0,006
1615DU 16 18 15 H7 f7 16.058 15,99 0,092 0,006
1620DU 16 18 20 H7 f7 16.058 15,99 0,092 0,006
1625DU 16 18 25 H7 f7 16.058 15,99 0,092 0,006
1720DU 17 19 20 H7 f7 17.061 16,99 0,095 0,006
1810DU 18 20 10 H7 f7 18.061 17,99 0,095 0,006
1815DU 18 20 15 H7 f7 18.061 17,99 0,095 0,006
1820DU 18 20 20 H7 f7 18.061 17,99 0,095 0,006
1825DU 18 20 25 H7 f7 18.061 17,99 0,095 0,006
2010DU 20 23 10 H7 f7 20.071 19,99 0,112 0,01
2015DU 20 23 15 H7 f7 20.071 19,99 0,112 0,01
2020DU 20 23 20 H7 f7 20.071 19,99 0,112 0,01
Năm 2025DU 20 23 25 H7 f7 20.071 19,99 0,112 0,01
2030DU 20 23 30 H7 f7 20.071 19,99 0,112 0,01
2215DU 22 25 15 H7 f7 22.071 21,99 0,112 0,01
2220DU 22 25 20 H7 f7 22.071 21,99 0,112 0,01
2225DU 22 25 25 H7 f7 22.071 21,99 0,112 0,01
2230DU 22 25 30 H7 f7 22.071 21,99 0,112 0,01
2415DU 24 27 15 H7 f7 24.071 23,99 0,112 0,01
2420DU 24 27 20 H7 f7 24.071 23,99 0,112 0,01
2425DU 24 27 25 H7 f7 24.071 23,99 0,112 0,01
2430DU 24 27 30 H7 f7 24.071 23,99 0,112 0,01
2515DU 25 28 15 H7 f7 25.071 24,99 0,112 0,01
2520DU 25 28 20 H7 f7 25.071 24,99 0,112 0,01
2525DU 25 28 25 H7 f7 25.071 24,99 0,112 0,01
2530DU 25 28 30 H7 f7 25.071 24,99 0,112 0,01
2550DU 25 28 50 H7 f7 25.071 24,99 0,112 0,01
2815DU 28 32 15 H7 f7 28.085 27,99 0,126 0,01
2820DU 28 32 20 H7 f7 28.085 27,99 0,126 0,01
2825DU 28 32 25 H7 f7 28.085 27,99 0,126 0,01
2830DU 28 32 30 H7 f7 28.085 27,99 0,126 0,01
3010DU 30 34 10 H7 f7 30.085 29,99 0,126 0,01
3015DU 30 34 15 H7 f7 30.085 29,99 0,126 0,01
3020DU 30 34 20 H7 f7 30.085 29,99 0,126 0,01
3025DU 30 34 25 H7 f7 30.085 29,99 0,126 0,01
3030DU 30 34 30 H7 f7 30.085 29,99 0,126 0,01
3040DU 30 34 40 H7 f7 30.085 29,99 0,126 0,01
3220DU 32 36 20 H7 f7 32.085 31,99 0,135 0,015
3230DU 32 36 30 H7 f7 32.085 31,99 0,135 0,015
3240DU 32 36 40 H7 f7 32.085 31,99 0,135 0,015
3520DU 35 39 20 H7 f7 35.085 34,99 0,135 0,015
3530DU 35 39 30 H7 f7 35.085 34,99 0,135 0,015
3535DU 35 39 35 H7 f7 35.085 34,99 0,135 0,015
3540DU 35 39 40 H7 f7 35.085 34,99 0,135 0,015
3550DU 35 39 50 H7 f7 35.085 34,99 0,135 0,015
3720DU 37 41 20 H7 f7 37.085 36,99 0,135 0,015
4020DU 40 44 20 H7 f7 40.085 39,99 0,135 0,015
4030DU 40 44 30 H7 f7 40.085 39,99 0,135 0,015
4040DU 40 44 40 H7 f7 40.085 39,99 0,135 0,015
4050DU 40 44 50 H7 f7 40.085 39,99 0,135 0,015
4520DU 45 50 20 H7 f7 45.105 44,99 0,155 0,015
4530DU 45 50 30 H7 f7 45.105 44,99 0,155 0,015
4540DU 45 50 40 H7 f7 45.105 44,99 0,155 0,015
4545DU 45 50 45 H7 f7 45.105 44,99 0,155 0,015
4550DU 45 50 50 H7 f7 45.105 44,99 0,155 0,015
5020DU 50 55 20 H7 f7 50,11 49,99 0,16 0,015
5030DU 50 55 30 H7 f7 50,11 49,99 0,16 0,015
5040DU 50 55 40 H7 f7 50,11 49,99 0,16 0,015
5050DU 50 55 50 H7 f7 50,11 49,99 0,16 0,015
5060DU 50 55 60 H7 f7 50,11 49,99 0,16 0,015
5520DU 55 60 20 H7 f7 55,11 54,99 0,17 0,02
5525DU 55 60 25 H7 f7 55,11 54,99 0,17 0,02
5530DU 55 60 30 H7 f7 55,11 54,99 0,17 0,02
5540DU 55 60 40 H7 f7 55,11 54,99 0,17 0,02
5550DU 55 60 50 H7 f7 55,11 54,99 0,17 0,02
5555DU 55 60 55 H7 f7 55,11 54,99 0,17 0,02
5560DU 55 60 60 H7 f7 55,11 54,99 0,17 0,02
6020DU 60 65 20 H7 f7 60,11 59,99 0,17 0,02
6030DU 60 65 30 H7 f7 60,11 59,99 0,17 0,02
6040DU 60 65 40 H7 f7 60,11 59,99 0,17 0,02
6050DU 60 65 50 H7 f7 60,11 59,99 0,17 0,02
6060DU 60 65 60 H7 f7 60,11 59,99 0,17 0,02
6070DU 60 65 70 H7 f7 60,11 59,99 0,17 0,02
6530DU 65 70 30 H7 f7 65,11 64,99 0,17 0,02
6550DU 65 70 50 H7 f7 65,11 64,99 0,17 0,02
6570DU 65 70 70 H7 f7 65,11 64,99 0,17 0,02
7040DU 70 75 40 H7 f7 70,11 69,99 0,17 0,02
7050DU 70 75 50 H7 f7 70,11 69,99 0,17 0,02
7070DU 70 75 70 H7 f7 70,11 69,99 0,17 0,02
7560DU 75 80 60 H7 f7 75,11 74,99 0,17 0,02
7580DU 75 80 80 H7 f7 75,11 74,99 0,17 0,02
8040DU 80 85 40 H7 h8 80.155 80.02 0,201 0,02
8060DU 80 85 60 H7 h8 80.155 80.02 0,201 0,02
8080DU 80 85 80 H7 h8 80.155 80.02 0,201 0,02
80100DU 80 85 100 H7 h8 80.155 80.02 0,201 0,02
8530DU 85 90 30 H7 h8 85.155 85.02 0,209 0,02
8560DU 85 90 60 H7 h8 85.155 85.02 0,209 0,02
85100DU 85 90 100 H7 h8 85.155 85.02 0,209 0,02
9060DU 90 95 60 H7 h8 90.155 90.02 0,209 0,02
90100DU 90 95 100 H7 h8 90.155 90.02 0,209 0,02
9560DU 95 100 60 H7 h8 95.155 95.02 0,209 0,02
95100DU 95 100 100 H7 h8 95.155 95.02 0,209 0,02
10050DU 100 105 50 H7 h8 100.155 100.02 0,209 0,02
10060DU 100 105 60 H7 h8 100.155 100.02 0,209 0,02
100115DU 100 105 115 H7 h8 100.155 100.02 0,209 0,02
10560DU 105 110 60 H7 h8 105.155 105.02 0,209 0,02
105115DU 105 110 115 H7 h8 105.155 105.02 0,209 0,02
11060DU 110 115 60 H7 h8 110.155 110.02 0,209 0,02
110115DU 110 115 115 H7 h8 110.155 110.02 0,209 0,02
11550DU 115 120 50 H7 h8 115.155 115.02 0,209 0,02
11570DU 115 120 70 H7 h8 115.155 115.02 0,209 0,02
12050DU 120 125 50 H7 h8 120,21 120.07 0,264 0,07
12060DU 120 125 60 H7 h8 120,21 120.07 0,264 0,07
120100DU 120 125 100 H7 h8 120,21 120.07 0,264 0,07
125100DU 125 130 100 H7 h8 125,21 125.07 0,273 0,07
13060DU 130 135 60 H7 h8 130,21 130.07 0,273 0,07
130100DU 130 135 100 H7 h8 130,21 130.07 0,273 0,07
13560DU 135 140 60 H7 h8 135,21 135.07 0,273 0,07
13580DU 135 140 80 H7 h8 135,21 135.07 0,273 0,07
14060DU 140 145 60 H7 h8 140,21 140.07 0,273 0,07
140100DU 140 145 100 H7 h8 140,21 140.07 0,273 0,07
15060DU 150 155 60 H7 h8 150,21 150.07 0,273 0,07
15080DU 150 155 80 H7 h8 150,21 150.07 0,273 0,07
150100DU 150 155 100 H7 h8 150,21 150.07 0,273 0,07
16080DU 160 165 80 H7 h8 160,21 160.07 0,273 0,07
160100DU 160 165 100 H7 h8 160,21 160.07 0,273 0,07
180100DU 180 185 100 H7 h8 180.216 180.07 0,279 0,07
200100DU 200 205 100 H7 h8 200.216 200.07 0,288 0,07
210100DU 210 215 100 H7 h8 210.216 210.07 0,288 0,07
220100DU 220 225 100 H7 h8 220.216 220.07 0,288 0,07
250100DU 250 255 100 H7 h8 250.222 250.07 0,294 0,07
300100DU 300 305 100 H7 h8 300.222 300.07 0,303 0,07

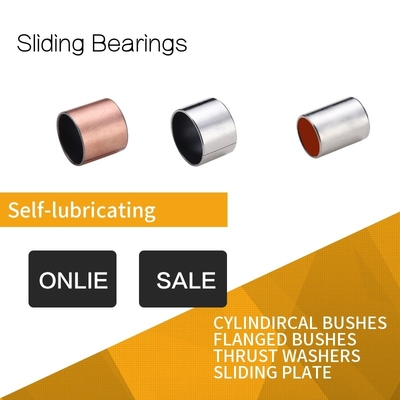

Loại ống lót & vòng bi tay áo

  1. Bụi cây hình trụ
  2. Bụi có bích
  3. Máy giặt đẩy
  4. Đĩa trượt



Self Lubricating Plain Bearing

















Các điểm lắp ráp của ổ trượt là gì?


Ổ trục trượt thường được gọi là ổ trục phẳng, hình thức đơn giản, diện tích tiếp xúc lớn, nếu bảo dưỡng bôi trơn tốt, ổ trượt chịu mài mòn sẽ rất tốt, tuổi thọ ổ trục sẽ rất lâu.Khả năng chịu lực của ổ trượt lớn, độ chính xác quay cao, màng bôi trơn không có ổ trục dầu chống va đập nên được sử dụng rộng rãi trong kỹ thuật.Nhưng nhược điểm lớn nhất của anh ấy là không thể dự trữ đủ dầu.Khi chất bôi trơn không đủ, nó ngay lập tức gây mòn và hỏng hóc nghiêm trọng.
Ổ trượt có thể được chia thành ổ trượt lực đẩy và ổ trượt hướng tâm theo các hướng khác nhau của ổ trượt tự bôi trơn dưới tải
Theo nguyên lý hình thành màng bôi trơn được chia thành: ổ trượt động và ổ trượt thủy tĩnh
Theo các dạng kết cấu khác nhau có thể chia thành: ổ trượt tích hợp ổ trượt

Kích thước
Tùy chỉnh
Vật chất
Thép + Bột đồng + (PTFE + PEEK)
Màu sắc
Tự nhiên
Chứng nhận
ISO9001, TS16949
Mạ bề mặt bên ngoài
đồng / thiếc
Công suất tải tối đa P
Tải tĩnh 140N / mm², Tải động 100N / mm²
Tốc độ dòng tối đa V
Bôi trơn mỡ 2,5m / s
Giới hạn giá trị PV
Bôi trơn mỡ 2,5N / mm² · m / s
Ma sát coef u
Dầu bôi trơn 0,08 ~ 0,12
Nhiệt độ làm việc tối đa
-150 ~ 250 ℃
Trục giao phối
Độ cứng> 270 HB, Độ nhám Ra = 0,4 ~ 1,25
Dẫn nhiệt
52W / (m · k)
Hệ số giãn nở tuyến tính
11 × 10-6 / K
Ứng dụng
bơm bánh răng cao áp, bơm phun nước, động cơ thủy lực và phun sơn chế biến thực phẩm


Đặc trưng:


So với ổ lăn, ổ trượt có các đặc điểm là khả năng chịu lực cao, chống động đất tốt, hoạt động ổn định và đáng tin cậy, tiếng ồn thấp và tuổi thọ cao. Nó được sử dụng rộng rãi trong động cơ đốt trong, máy cán, động cơ và thiết bị lớn, radar, thiên văn kính thiên văn và như vậy.
1. Lắp đặt ổ trượt
Ổ trượt lắp đặt đầu tiên để loại bỏ lớp phủ với chất chống gỉ bảo vệ (không bao gồm ổ trục kín), có thể sử dụng phương pháp thủy lực, khi yêu cầu lắp đặt của vòng trong của ổ trục sẽ phát huy tác dụng mà không bị ảnh hưởng bởi ổ đỡ tải trên khối ổ trục đủ tiêu chuẩn, nếu có Không có điều kiện cũng có thể sử dụng búa đồng gõ nhẹ vào một vòng trong lắp đặt vòng bi, vòng bi thông thường cho phép phương pháp nóng màu, nhưng không quá 100 độ, làm nóng nhiệt độ dầu và vòng bi nên được làm nóng tương đối đồng đều.
2. Lắp đặt ổ trượt
Khi lắp ráp ổ trượt, các ổ trượt trước và ổ trục sau phải nằm trong cùng một mặt phẳng, cùng một đường thẳng, cùng một trục, các ổ trục song song phải song song với nhau trên cùng một mặt phẳng, đồng thời sửa khe hở lắp ghép sao cho không. -tarallelism và runout đáp ứng các yêu cầu thiết kế, để đảm bảo trượt trơn tru của thiết bị.
3. Yêu cầu sau khi lắp đặt ổ trượt:
1) mặt cuối được đánh dấu bằng số model trên ổ trục phải được lắp vào phần có thể nhìn thấy để dễ dàng thay thế.
2) bán kính cung ở vai lỗ của cổ trục hoặc vỏ phải nhỏ hơn bán kính vát cung của mặt đầu ổ trục, để đảm bảo rằng ổ trục sẽ gần với vai trục và vai của vỏ sau. hội,, tổ hợp.
3) thiết bị cố định của ổ trục phải ở tình trạng tốt và đáng tin cậy, có độ kín vừa phải và độ giãn đáng tin cậy.
4) trong quá trình lắp ráp, giữ sạch để ngăn chặn các mảnh vỡ lọt vào ổ trục;
5) sau khi lắp ráp, ổ trục có thể quay linh hoạt mà không gây tiếng ồn, và nhiệt độ tăng thường không vượt quá 50 độ.

Vui lòng liên hệ với chúng tôi qua điện thoại hoặc điền vào mẫu liên hệ của chúng tôi, chúng tôi sẽ liên hệ với bạn trong thời gian sớm nhất.

Chi tiết liên lạc
JIAXING VIIPLUS INTERNATIONAL TRADING CO.,LTD

Người liên hệ: tiffany

Gửi yêu cầu thông tin của bạn trực tiếp cho chúng tôi (0 / 3000)
