• Vòng đệm chặn

Kích thước tiêu chuẩn cho vòng đệm chặn không cần bảo trì


• Vòng bi mặt bích

Kích thước tiêu chuẩn cho vòng bi trơn hình trụ có mặt bích


• Vòng bi hình trụ

Kích thước tiêu chuẩn cho vòng bi trơn hình trụ

Dữ liệu ứng dụng

dải nhiệt độ  -40 lên đến +150 °C

bôi trơn bằng mỡ
tối đa Giá trị PV 2,8 MPa m/s
tốc độ trượt tối đa 2,5 m/s
tối đa áp suất bề mặt stat. 120 MPa - dyn. 40 MPa

giãn nở nhiệt 18 x 10-6 °C-1

hệ số ma sát:

bôi trơn bằng mỡ μ = 0,06 đến 0,2

Thiết kế vòng bi

Lắp đặt được khuyến nghị

• trục f7
• vỏ H7
• vòng bi theo DIN ISO 3547-1 (trước đây là DIN 1494)

Phải tính đến sự giãn nở nhiệt ở nhiệt độ trên 80 °C.

Vật liệu kết hợp

• độ nhám bề mặt Ra = 0,4 μm
• độ cứng tối thiểu > 200 HB

Dòng Vòng bi đồng bọc được ứng dụng rộng rãi trong nhiều lĩnh vực.

Ứng dụng vòng bi trơn

• Nhà máy cơ khí và kỹ thuật thủy lực thép
• Ngành công nghiệp chế tạo máy nói chung
• Nhà máy luyện kim và cơ sở cán
• Thiết bị khai thác và xây dựng
• Thiết bị chữa cháy

Vòng bi trơn tự bôi trơn

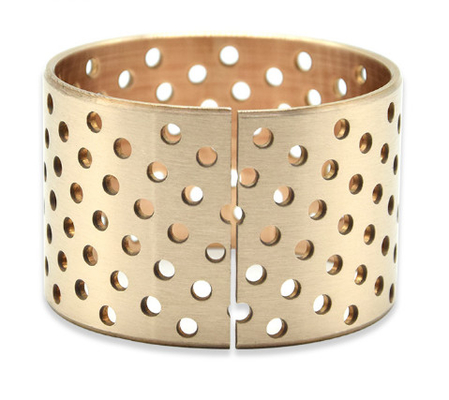

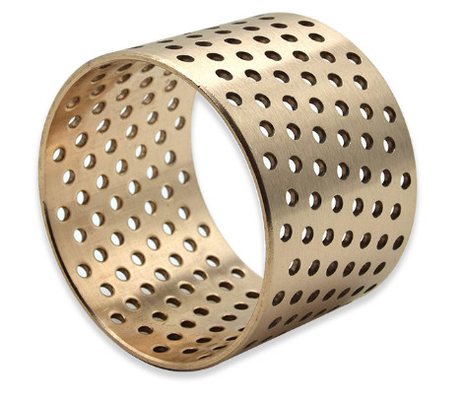

Vòng bi trơn bằng đồng với lỗ mỡ Ống lót hình trụ, Ống lót bằng đồng được sản xuất theo đơn đặt hàng từ Trung Quốc; Được làm bằng vật liệu Cusn8p (Din 17662);Din 1494 / Iso 3547;Bảo trì thấp; Với bôi trơnLỗ.http://BRONZEGLEITLAGER.COM,

Trung Quốc chuyên về kinh doanh và sản xuất vòng bi trượt bằng kim loại và composite nhựa, từ vòng bi trượt bằng thép, đồng, thép không gỉ hoặc lưỡng kim đến ống lót kim loại thiêu kết.

Tính khả dụng

Các dạng vòng bi có sẵn theo kích thước tiêu chuẩn
· Ống lót hình trụ. Các dạng vòng bi được sản xuất theo đơn đặt hàng: ống lót hình trụ với kích thước không tiêu chuẩn, ống lót mặt bích, tấm trượt, thiết kế vòng bi tùy chỉnh.

Sản xuất đặc biệt Ống lót bằng đồng. Chúng tôi có thể cung cấp các kích thước, hình dạng, hình thức hoặc chiều dài đặc biệt theo yêu cầu. Vui lòng liên hệ với chúng tôi để được báo giá hoặc biết thêm thông tin.

Lắp ráp ống lót

Các vòng bi được dự định ép vào vỏ có dung sai H7. Đường kính trong của vòng bi trượt sau đó sẽ giữ dung sai H9.

Đặc điểm

– Khả năng chịu tải cực cao
– Đặc tính bôi trơn tốt
– Dải nhiệt độ rộng
– Dễ lắp ráp

Bôi trơn 092 ống lót | Vòng bi trơn bằng đồng với khoang chứa mỡ

Vòng bi bọc đồng với túi dầu (092 ỐNG LÓT HÌNH TRỤ)

Ống lót hình trụ Vsb-22 092

Các vòng bi được bọc từ đồng thau đồng nhất được tạo hình nguội (CuSn8) với các đặc tính vật liệu đặc biệt. Các kích thước tiêu chuẩn được trang bị các rãnh bôi trơn hình kim cương trên bề mặt vòng bi. Các rãnh này đóng vai trò là khoang chứa chất bôi trơn để nhanh chóng tạo ra một lớp màng bôi trơn khi bắt đầu chuyển động và sau đó giảm ma sát chạy. Vật liệu này phù hợp cho các ứng dụng máy móc xây dựng và nông nghiệp.

Vòng bi đồng và Ống lót bằng đồng làm bằngCuSn8 với rãnh bôi trơn

Thuộc tính vòng bi
