Bạc lót đồng cuộn, có rãnh hình kim cương và được chế tạo từ vật liệu CuSn8 và CuSn6.5P, là một bộ phận được thiết kế chính xác để đạt hiệu suất tối ưu trong các ứng dụng ống lót theo hệ mét. Sự kết hợp độc đáo của các hợp kim đồng chất lượng cao này mang lại khả năng chống mài mòn, chống ăn mòn và độ bền cơ học vượt trội.

Các rãnh hình kim cương giúp tăng cường bôi trơn và giảm mài mòn, đảm bảo hoạt động trơn tru và hiệu quả. Các rãnh này cũng cải thiện khả năng giữ dầu bôi trơn của ống lót, giảm nhu cầu bôi trơn lại thường xuyên và kéo dài tuổi thọ của ống lót.

Thiết kế ống lót theo hệ mét của bạc lót đồng cuộn đảm bảo sự vừa vặn chính xác trong ứng dụng, giảm thiểu khe hở và tối đa hóa hiệu suất. Vật liệu CuSn8 và CuSn6.5P, nổi tiếng về độ bền và độ tin cậy, được chọn đặc biệt vì khả năng chịu tải trọng cao và chuyển động thường xuyên.

Được sử dụng trong máy móc hạng nặng, xe cơ giới hoặc các ứng dụng công nghiệp khác, bạc lót đồng cuộn này với các rãnh hình kim cương mang đến một giải pháp bền bỉ và lâu dài để giảm ma sát và mài mòn. Việc sản xuất chính xác, vật liệu chất lượng cao và các tính năng tăng cường bôi trơn của nó đảm bảo hiệu suất đáng tin cậy và hiệu quả trong các ứng dụng ống lót theo hệ mét khác nhau.

Vòng bi đồng tự bôi trơn Rãnh hình kim cương, Vòng bi trượt, Vòng bi trơn, Ống lót đồng - Nhà sản xuất Trung Quốc - Xuất khẩu Ống lót đồng bọc ra thế giới.

VÒNG BI BỌC ĐỒNG RÃNH DẦU KIM CƯƠNG CUSN8 & C...

Công ty Ống lót để Bán

Ống lót đồng cuộn với Rãnh hình kim cương

Nhà máy tùy chỉnh Ống lót bọc đồng

VIIPLUSỐng lót cuộn (bọc) được sản xuất với các rãnh bôi trơn hình kim cương trên bề mặt vòng bi. Các ống lót này lý tưởng cho các ứng dụng thành mỏng. Các rãnh cung cấp các kho chứa chất bôi trơn cho phép dịch vụ tuyệt vời và kéo dài.

Đối với các ứng dụng được bịt kín hoặc khó bảo trì, chúng tôi cũng sản xuất sản phẩm này với các rãnh hình kim cương hoặc hình tròn tự bôi trơn bằng than chì.

Chúng nhẹ và nhỏ gọn và có sẵn dưới dạng ống lót, vòng bi mặt bích, vòng đệm và tấm. Chúng được sản xuất theo cả kích thước inch và hệ mét.

• Ống lót hệ mét
• Mặt bích hệ mét

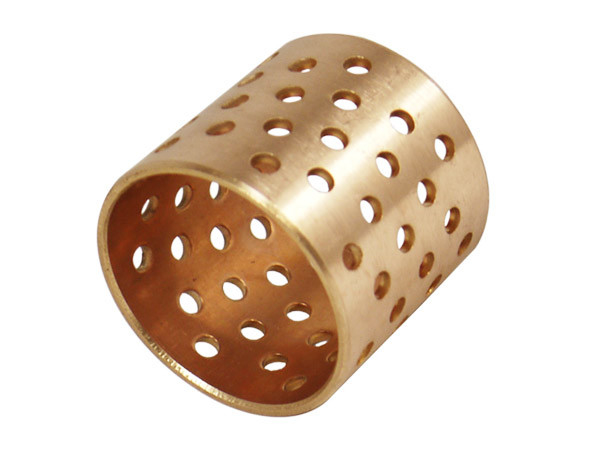

Vòng bi lăn bằng đồng, với hợp kim đồng thiếc CuSn8/ cusn6.5p làm vật liệu, bề mặt của lỗ dầu kim cương lăn, đóng vai trò lưu trữ dầu, nó có độ bền mỏi và khả năng chịu tải tốt, chống ăn mòn, chống mài mòn.
Được sử dụng rộng rãi trong máy móc nông nghiệp, máy móc xây dựng, máy móc xây dựng và các dịp tải trọng cao tốc độ thấp khác.
(còn được gọi là FB090)

kích thước mặt bích ống lót bọc đồng tự bôi trơn...

Đặc điểm ứng dụng

1. Tiết kiệm rất nhiều vật liệu đồng và thời gian sản xuất ống lót đồng:
2. Nhẹ và chi phí thấp so với ống trục và vòng bi lăn do xe sản xuất;
3. Các rãnh dầu khác nhau có thể được gia công trên bề mặt ma sát và các lỗ dầu có thể chứa một lượng mỡ nhất định để thời gian đổ dầu dài hơn 5 lần so với ống lót đồng;
4. Khả năng chịu tải cực cao, đặc biệt thích hợp cho bề mặt ma sát thô;
5. Tản nhiệt cao, hệ số giãn nở nhỏ, điều kiện phục vụ ổn định và tuổi thọ cao.

Technische Daten (Thông số kỹ thuật)

• Vòng bi trượt bằng đồng bọc
• Ít bảo trì
• Với túi bôi trơn

Thuộc tính

• Khả năng chịu tải cao và ổn định ở mức mài mòn thấp, phù hợp với hoạt động thô, chống ăn mòn.

Vật liệu

• CuSn8P

Không cần bôi trơn với khả năng chống mài mòn tuyệt vời

Tính chất vật liệu

• Khả năng chịu tải trọng riêng tĩnh≤ 120 [N/mm2]
• Khả năng chịu tải trọng riêng động≤ 40 [N/mm2] ở tốc độ tối đa 2,0 m/s
• Tốc độ trượt≤ 2,0 [m/s]
• Giá trị ma sát ***0,08 [µ] đến 0,25 [µ] tùy thuộc vào bôi trơn
• Biến dạng nhiệt độ– 100 [°C] đến + 200 [°C]
• Giá trị PV tối đa2,8 [N/mm² x m/s]

Hành vi cơ học
Lỗ bôi trơn dầu ỐNG LÓT ĐỒNG CUSN8 090	Độ bền kéo	Độ giãn dài	Độ bền chảy
Độ sâu dầu	450	55	250
(Khác)	300	55	250
0,15～0,3mm	420	5	230
0,6～0,7mm	450	10	250
Tính chất vật lý
Lỗ bôi trơn dầu ỐNG LÓT ĐỒNG CUSN8 090	Tỷ trọng riêng	Giãn nở tuyến tính	Độ dẫn nhiệt	Tốc độ điện	Mô đun đàn hồi
		0C10-6/0C	CW0/m.k	Cm/onm.mm2	KN/mm2
Độ sâu dầu	8,9	18,2	60	6,5	115
(Khác)	8,9	18,2	60	6,5	115
0,15～0,3mm	7,8	22	70	7,8	108
0,6～0,7mm	8	18,2	60	6,5	115
Hiệu suất ma sát
Lỗ bôi trơn dầu ỐNG LÓT ĐỒNG CUSN8 090	Tải trọng động tối đa	Tốc độ tối đa (không dầu)	Tốc độ tối đa (dầu)	Nhiệt độ
	(N/mm2)	(không dầu)(m/s)	(dầu )(m/s)
Độ sâu dầu	75	/	2,5	-80～+200
(Khác)	60	/	2,5	-100～+200
0,15～0,3mm	65	0,4	4	-100～+260
0,6～0,7mm	65	0,2	4	-100～+260
Độ cứng vòng bi
Lỗ bôi trơn dầu ỐNG LÓT ĐỒNG CUSN8 090	Mục	Độ cứng
Độ sâu dầu	ỐNG LÓT ĐỒNG CUSN8 09G	90～120
(Khác)	(Phần còn lại)	125～155
0,15～0,3mm	ỐNG LÓT ĐỒNG CUSN8 09G	60～90
0,6～0,7mm	ỐNG LÓT ĐỒNG CUSN8 09G	90～120
ỐNG LÓT ĐỒNG CUSN8 B090	ỐNG LÓT ĐỒNG CUSN8 09G	70～100
Vật liệu vòng bi
Lỗ bôi trơn dầu ỐNG LÓT ĐỒNG CUSN8 090	Mục	Vật liệu	Thành phần %
			CU	SN	Pb	Zn	P	(Khác)
Độ sâu dầu	ỐNG LÓT ĐỒNG CUSN8 09G	CuSn6.5P		CuSn6.5P+Gr	—	—	—	0,1～0,25
(Khác)			≤0,2
	(Phần còn lại)	Ⅰ(Đặc biệtⅠ)		CuSn8P+Gr	—	—	—	0,01～0,35
			≤0,2
	(Phần còn lại)	Ⅱ(Đặc biệtⅡ)	H68(CuZn31Si)	—	—		—	—
						≤0,2
0,15～0,3mm	ỐNG LÓT ĐỒNG CUSN8 09G	(Tiêu chuẩn)		9～11	9～11	—	—	—
			≤0,2
0,6～0,7mm	ỐNG LÓT ĐỒNG CUSN8 09G	(Tiêu chuẩn)		CuSn6.5P+Gr	—	—	—	0,1～0,25
			≤0,2
	(Phần còn lại)	(Đặc biệt)		CuSn8P+Gr	—	—	—	0,01～0,35
			≤0,2
(Phần còn lại)
Lỗ bôi trơn dầu ỐNG LÓT ĐỒNG CUSN8 090	Loại	Độ dày
Độ sâu dầu	ỐNG LÓT ĐỒNG CUSN8 08G	1mm
	0,3～0,4mm	2,5mm
	0,4～0,5mm	2mm
	0,4～0,5mm	2,5mm
0,6～0,7mm	ỐNG LÓT ĐỒNG CUSN8 09G	0,65mm
0,15～0,3mm	ỐNG LÓT ĐỒNG CUSN8 08G	1mm
	0,3～0,4mm	2,5mm
	0,4～0,5mm	2,5mm
	0,4～0,5mm	2,5mm

0,4～0,5mm

• Chi tiết dung saiVỏ Ø
• H7Đường kính trong ống lót sau khi lắp
• H9Dung sai trục

f7 đến h8

Bảo trìnó là mộtít bảo trì

vòng bi trượt bằng đồng. Cần thiết phải bôi trơn chính. Có thể bôi trơn bằng dầu hoặc mỡ. Do có các túi bôi trơn, khe hở được giảm đến mức tối thiểu.

• Phạm vi ứng dụng
• Hệ thống thủy lực: Ống lót cho van và bộ truyền động quay, Ống lót cho bơm bánh răng, Ống lót cho xi lanh, Ống lót cho bộ giảm xóc, Ống lót cho Bơm thủy lực Lucas,
• Chế biến thực phẩm: Máy chiết rót, Máy rửa chai, Máy làm túi tự động, Máy chế biến sữa, Máy băm thịt, Máy trộn
• Ô tô: Ống lót treo, Lái, Ống lót phanh, Ly hợp, Ống lót hộp số
• Xe lửa: Bộ hấp thụ lực đẩy bên, Ống lót cửa tự động
• Tàu: Liên kết lái, Nắp hầm hàng, Ống lót khối ròng rọc
• Máy bay: Liên kết điều khiển, Ống lót giảm xóc, Ống lót van truyền động, tời
• In ấn: Máy in offset, Máy in ống đồng, Máy in thư, Máy uốn vé tự động, Máy đóng sách tự động

Ngành dệt may: Khung kéo sợi, Máy xoắn sợi, Máy cán tấm, Máy cuốn

Chú thích

Kích thước đặc biệt có sẵn theo yêu cầu
