| Tên thương hiệu: | REPLACE OILLESS BEARINGS |
| Số mẫu: | LOẠI XE TẢI LỪA ĐẢO |
| MOQ: | Thỏa thuận |
| giá bán: | Competitively Priced vs POM, Provides Lubricating Bush |
| Điều khoản thanh toán: | TT IN ADVANCE Western UNION |
| Khả năng cung cấp: | Mặt bích bằng đồng có mặt bích, vòng đệm bằng đồng, vòng đệm bằng đồng tự bôi trơn |

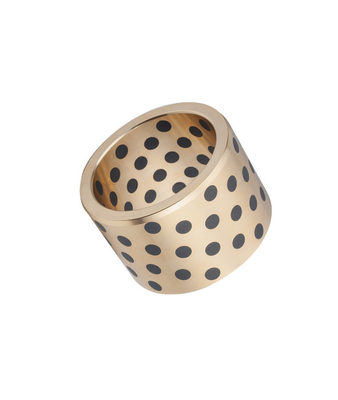

Vòng bi bạc đạn bằng đồng thau đúc C86300 430B có mặt bích và rãnh dầu bằng than chì là một bộ phận hiệu suất cao được thiết kế cho các ứng dụng đòi hỏi khắt khe. Được làm từ đồng thau đúc mangan C86300, nó mang lại khả năng chống mài mòn và độ bền tuyệt vời. Thiết kế có mặt bích cung cấp thêm độ ổn định và hỗ trợ, trong khi miếng chèn than chì tiếp tục tăng cường các đặc tính bôi trơn của ổ trục và giảm ma sát. Các rãnh dầu tấm phân phối hiệu quả chất bôi trơn, đảm bảo hiệu suất ổn định và đáng tin cậy. Vòng bi bạc đạn này phù hợp với nhiều ứng dụng công nghiệp, bao gồm máy móc, truyền động điện và hơn thế nữa.
VIIPLUS INTERNATIONAL sản xuất vòng bi bạc đạn than chì bằng đồng cao cấp https://viiplus.com cho các hoạt động khai thác ở Trung Quốc. Với chất lượng và độ chính xác, bạn cũng có thể tìm thấy vòng bi tự bôi trơn và vòng bi trượt, vòng bi bạc đạn bằng đồng với độ bền và các đặc tính kỹ thuật tương tự mà bạn mong đợi. Với sự phù hợp và độ bền đặc biệt trên vòng bi bạc đạn bằng đồng than chì, hãy mong đợi đạt được số giờ chưa từng có trên máy của bạn.Bnhà sản xuất vòng bi bạc đạn bằng đồng trực tuyến
Bạn có quyền truy cập vào các bản tải xuống mới nhất tại đây. Nhấp vào Vòng bi bạc đạn bằng đồng nguyên khối Vòng bi bạc đạn than chì.pdf...biểu tượng danh mục để hiển thị tệp và tải xuống tệp danh mục vòng bi bạc đạn tự bôi trơn.
| Yêu cầu về hóa chất | ||||||||||||
| Đồng Hợp kim UNS No. |
Thành phần, % tối đa, trừ khi có chỉ định | |||||||||||
| Niken | ||||||||||||
| Đồng | Thiếc | Chì | Kẽm | Sắt | Bao gồm | Nhôm | Mangan | Antimon | Lưu huỳnh | Phốt pho | Silic | |
| Coban | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A Khi xác định đồng tối thiểu, đồng có thể được tính là đồng cộng với niken. | ||||||||||||
| B Đối với đúc liên tục, phốt pho phải là 1,5% tối đa. | ||||||||||||
| C Sắt phải là 0,35% tối đa khi được sử dụng cho thép có mặt sau. | ||||||||||||

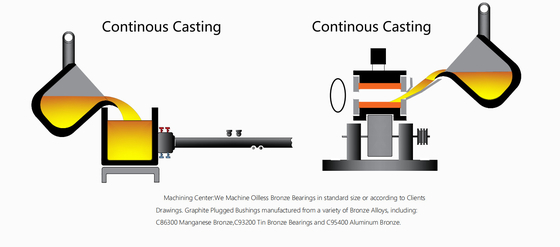

Đúc liên tục là một phương pháp đúc tiên tiến trong đó kim loại nóng chảy liên tục được đổ vào khuôn kim loại đặc biệt gọi là khuôn. Vật đúc (được bao bọc) đã đông đặc liên tục được kéo ra khỏi đầu kia của khuôn. Sự phát triển của đúc liên tục là một phương tiện quan trọng để tối ưu hóa cấu trúc của ngành luyện kim của Trung Quốc, điều này sẽ thay đổi về cơ bản hiệu quả thấp và tiêu thụ cao của sản xuất vật liệu kim loại của Trung Quốc và thúc đẩy sự phát triển của cấu trúc sản phẩm theo hướng chuyên môn hóa. Sự phát triển của các công nghệ đúc liên tục tiên tiến, chẳng hạn như đúc liên tục gần cuối, đúc liên tục tinh thể đơn, đúc liên tục hiệu quả cao và nạp nóng phôi đúc liên tục, sẽ rất tích cực và sẽ thúc đẩy sự phát triển của một loạt các vật liệu mới.
Đúc ly tâm là một kỹ thuật và phương pháp rót kim loại lỏng vào khuôn quay nhanh để lấp đầy khuôn và tạo thành vật đúc. Do chuyển động ly tâm, kim loại lỏng có thể lấp đầy khuôn tốt theo hướng xuyên tâm và tạo thành bề mặt tự do của vật đúc. Lỗ bên trong hình trụ có thể thu được mà không cần lõi. Giúp loại bỏ khí và tạp chất khỏi kim loại lỏng. Ảnh hưởng đến quá trình kết tinh của kim loại, do đó cải thiện các đặc tính cơ học và vật lý của vật đúc.
với Bôi trơn bằng than chì rắn. Các thông số kỹ thuật vật liệu khác nhau, hình dạng tiêu chuẩn và đặc biệt cũng có sẵn.
– Không cần bảo trì (tự bôi trơn)
– Thích hợp cho các ứng dụng tải nặng
– Chịu được nhiệt độ khắc nghiệt
– Tuổi thọ cao
– Có thể hoạt động mà không cần bất kỳ ol nào trong thời gian dài
– Khả năng chịu tải cực cao, chống mài mòn tốt và ma sát thấp hơn
– Đặc biệt thích hợp cho tốc độ thấp và tải trọng cao
– Thích hợp cho chuyển động qua lại, dao động hoặc không liên tục, nơi màng dầu khó hình thành
– Đặc tính chống hóa chất và chống ăn mòn tốt
– Có thể b€ được sử dụng trong phạm vi nhiệt độ rộng từ -40℃-+300℃
Các dạng vòng bi được sản xuất theo đơn đặt hàng:
Vòng bi bạc đạn thẳng
Vòng bi bạc đạn mặt bích
Tấm mài mòn
Vòng đệm chặn
Đồng thau không có than chì
Đồng thau có than chì
Vòng bi bạc đạn tùy chỉnh: Các bộ phận đặc biệt theo
ISO, DIN hoặc thiết kế của khách hàng, hợp kim đặc biệt.
Vòng bi bạc đạn tự bôi trơn được sử dụng trong bộ khuôn, khuôn dập kim loại, khuôn, máy móc đặc biệt và thiết bị hạng nặng của tất cả các loại.
Loại vòng bi trượt & vòng bi bạc đạn C86300 này có thể được ứng dụng trong môi trường khô, nhiệt độ cao, áp suất cao, ăn mòn, nước hoặc các môi trường hóa học khác khi không thể đưa dầu vào. Nó được sử dụng rộng rãi trong dây chuyền sản phẩm ô tô, kỹ thuật nước, cửa đập, ngành nhựa, máy đúc liên tục, con lăn thép trong ngành luyện kim, máy khai khoáng, tàu thủy, tuabin, tuabin thủy lực và máy ép phun...Vòng bi mặt bích bằng đồng đúc xi lanh thủy lực Với chất bôi trơn rắn Sản phẩm được sử dụng rộng rãi trong máy đúc liên tục, máy móc khai thác, tàu thủy, tuabin khí, v.v.
| Số vật liệu | VSB-JDB (600#) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| Thành phần hóa học | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Mật độ (g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Độ cứng (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Độ bền kéo (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
|
Độ giãn dài (%) |
＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Hệ số giãn nở tuyến tính | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Nhiệt độ hoạt động(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Tải trọng động tối đa(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Vận tốc tuyến tính tối đa (m/phút) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Giá trị PV bôi trơn tối đa (N/mm²*m/phút) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Lượng biến dạng nén vĩnh viễn 300N/mm² |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
| tay áo thẳng | ||
| D | d | L |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| tay áo thẳng mở rộng | ||
| D | d | L |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS cung cấp một dòng sản phẩm hoàn chỉnh gồm vòng bi bằng đồng đúc Rãnh dầu & Rãnh mỡ và tấm trượt. Vòng bi bạc đạn bằng đồng đúc, vòng bi mặt bích, và các bộ phận tùy chỉnh có sẵn với rãnh dầu hoặc rãnh mỡ. Vòng bi bằng đồng tự bôi trơn không cần bảo trì với các rãnh chứa đầy than chì hoặc nút than chì có sẵn.
Vòng bi bạc đạn bằng đồng C86300 và các sản phẩm bằng đồng đúc / nhà sản xuất từ Trung Quốc - vòng bi tự bôi trơn - các thành phần tiêu chuẩn
Vòng bi bạc đạn bằng đồng và mặt bích cho Máy móc luyện kim.Máy móc khai thác, Máy ép phun, Hàng không vũ trụ đóng tàu, Hàng hải, Tuabin, Tuabin khí, Ngành công nghiệp đúc lỗ ô tô, v.v.
Các dạng vòng bi mặt bích được sản xuất theo đơn đặt hàng: các dạng tiêu chuẩn theo kích thước đặc biệt, vòng đệm chặn, vòng đệm chặn mặt bích, vòng bi bán phần, hình dạng đặc biệt thu được bằng cách dập hoặc vẽ sâu, thiết kế vòng bi tùy chỉnh
Vòng bi bạc đạn bằng đồng than chì mangan, chẳng hạn như C86300 Vòng bi bạc đạn bằng đồng TIÊU CHUẨN, Ứng dụng dưới tải trọng và tốc độ rất cao. Tuy nhiên, các ứng dụng vòng bi trượt yêu cầu bôi trơn đáng tin cậy. Bên cạnh các phẩm chất cơ học tuyệt vời, các hợp kim này có khả năng chống ăn mòn tốt. C86300 bao gồm Sự kết hợp của đồng, mangan, nhôm và sắt trong C86300 làm tăng độ bền kéo của nó
o trên 110.000 KSI.
Than chì cắm Đồng đúc tự bôi trơn cho nhiệt độ cao hơn và tải trọng nặng hơnThan chì cắm Đồng đúc tự bôi trơn cho nhiệt độ cao hơn và tải trọng nặng hơn
Sự miêu tả:C86300 Đồng Vòng bi tự bôi trơn với các nút than chì tích hợp Vòng bi trượt bằng đồng thau cường độ cao. Một loạt các hợp kim bao gồm hơn hai nguyên tố được gọi là đồng thau đặc biệt. Chẳng hạn như bằng nhôm, chì, thiếc, mangan, niken, sắt, hợp kim đồng silic, đồng vàng cường độ cao là một trong số đó. Độ bền và độ cứng cao, khả năng chống ăn mòn hóa học cao.

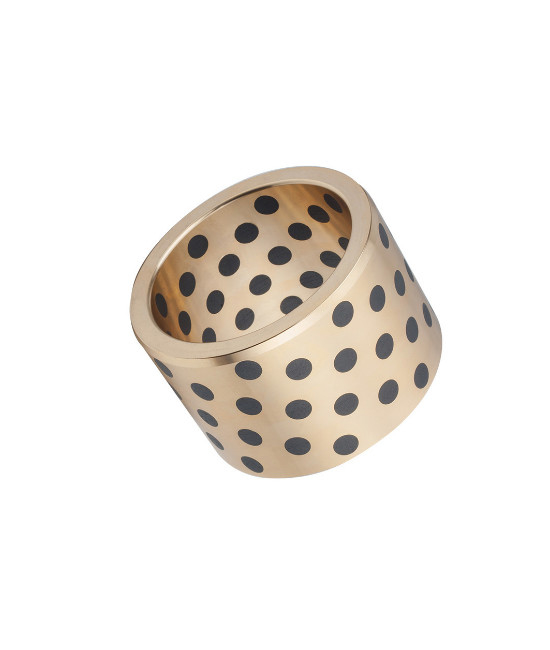

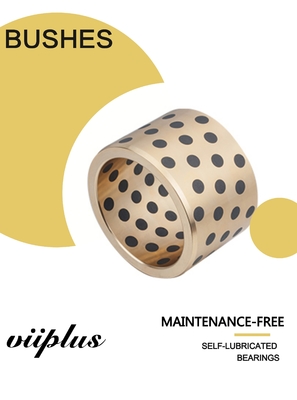

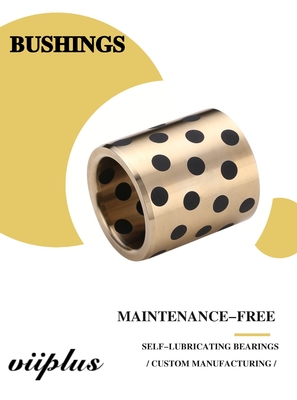

VIIPLUS VÒNG BI BẠC ĐẠN BẰNG ĐỒNG THAN CHÌ TRUNG QUỐC là một vòng bi tự bôi trơn gốc đồng cho các ứng dụng tải nặng, trong đó các nút bôi trơn rắn được nhúng.
VIIPLUS cung cấp các dịch vụ kỹ thuật, thiết kế, sản xuất và hỗ trợ chuyên biệt cho các giải pháp vòng bi tự bôi trơn. Đội ngũ kỹ sư và thợ thủ công lành nghề giàu kinh nghiệm của chúng tôi luôn cung cấp các sản phẩm vượt trội, đáp ứng các yêu cầu của khách hàng trong tất cả các loại ngành. Chúng tôi cố gắng đáp ứng hoặc vượt quá mong đợi về lịch trình của khách hàng bằng cách liên tục cung cấp các sản phẩm và dịch vụ vòng bi bạc đạn của chúng tôi đúng thời gian.
Vật liệu:CuZn25Al5Mn4Fe3
| Vòng bi bạc đạn nguyên khối, đồng thau với các nút bôi trơn được nhúng, DIN 1850/ISO 4379, Không cần bảo trì | |||
| CHI TIẾT KỸ THUẬT | |||
| Khả năng chịu tải cụ thể tĩnh | 150 [N/mm2] | Căng thẳng nhiệt độ | - 100 [°C] đến + 300 [°C] |
| Khả năng chịu tải cụ thể động | 100 [N/mm2] | ||
| Tốc độ trượt | ≤ 0,3 đến 1,0 [m/s] | Giá trị PV tối đa | 1,5 [N/mm² x m/s] |
| Giá trị ma sát | 0,03 [µ] đến 0,2 [µ] bôi trơn/khô | Độ cứng | 190-220 HB |
| VẬT LIỆU | |||
| Vật liệu hỗ trợ | CuZn25Al5 | Các hợp kim đồng thau thường được sử dụng khác | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Lớp trượt | Bề mặt chất bôi trơn rắn: app. 25-30% | ||
| CHI TIẾT DUNG SAI | |||
| Nhà ở Ø | H7 | Dung sai trục | f7 hoặc h6 |
| Bên trong vòng bi bạc đạn-Ø sau khi lắp | Vui lòng tham khảo ý kiến các kỹ sư bán hàng của chúng tôi, dung sai được giao theo tiêu chuẩn: r6 hoặc E7 | ||
| VẬT LIỆU TRỤC | |||
| Độ cứng của trục phải cứng hơn ít nhất 70-100HB so với hợp kim đồng. | |||
| Độ nhám bề mặt ≤ Ra 0.8 | |||
| TÍNH CHẤT | |||
| Nó đáp ứng các yêu cầu vận hành cao nhất và phù hợp với tải trọng va đập. Tùy thuộc vào hợp kim, nó có khả năng chống ăn mòn và cũng có khả năng chống mài mòn cao với tuổi thọ cao. | |||
| PHẠM VI ỨNG DỤNG | |||
| Cần cẩu, máy khai thác, máy xây dựng, ứng dụng ngoài khơi & hàng hải, nhà máy thép, thủy điện & cơ khí thủy lực | |||
| BẢO TRÌ | |||
| Nó là vật liệu vòng bi không cần bảo trì, nhưng việc bôi trơn ban đầu là bắt buộc đối với quá trình “chạy rà”. Nên sử dụng mỡ chịu lão hóa lithium. | |||
| LỜI KHUYÊN LẮP ĐẶT | |||
| Nhà ở | Vát min. 1,5 mm x 15-45°, để dễ dàng căn chỉnh vòng bi bạc đạn | ||
| Trục | Vát 5 mm x 15°, để dễ dàng lắp trục | ||
| Đối với đường kính nhỏ hơn, OD nên được bôi trơn trước khi ép vào. | |||
| Đối với đường kính lớn hơn, nên sử dụng đá khô để lắp ráp đóng băng. | |||
VSB-50 Vòng bi bôi trơn rắn được sản xuất bằng cách gia cố đồng thau có hiệu suất vật lý tốt và khả năng đúc tốt. Hơn nữa, vật liệu đồng thau có khả năng chống xói mòn khá tốt trong không khí, nước ngọt và nước biển. Bề mặt được gia công đều đặn và tinh xảo với các ổ cắm trong đó chất bôi trơn rắn đặc biệt được lấp đầy. Sản phẩm được sử dụng rộng rãi trên các máy đúc và cán liên tục, thiết bị khai thác mỏ, tàu thủy, động cơ hơi nước, v.v. Vòng bi bạc đạn bằng đồng nhôm đúc chất bôi trơn rắn.
|
Lớp |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Vật liệu |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Mật độ |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Độ cứng |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Độ bền kéo |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Độ bền năng suất |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Độ giãn dài |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Hệ số giãn nở tuyến tính |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
Tối đa. Nhiệt độ |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Tải trọng động tối đa |
100 |
60 |
50 |
70 |
120 |
|
Tốc độ tối đa (Khô) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(Bôi trơn) |
200 |
60 |
60 |
80 |
200 |
|
Biến dạng nén |
< 0,01 mm |
< 0,05mm |
< 0,04mm |
< 0,05mm |
< 0,005mm |
|
Sản phẩm KHÔNG. |
Thành phần hóa học |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
