| Tên thương hiệu: | Met Metal-Polymer Bearings Bearings () China Bushing |
| Số mẫu: | Loại Bushing: Vòng bi mặt bích, Chiều rộng mặt bích, Chất liệu |
| MOQ: | Thỏa thuận |
| giá bán: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| Điều khoản thanh toán: | TT trước |
| Khả năng cung cấp: | 100000 mảnh / miếng mỗi ngày |

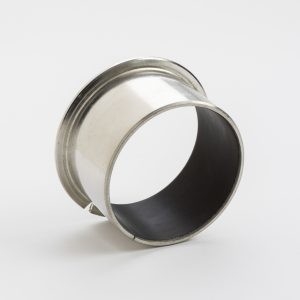

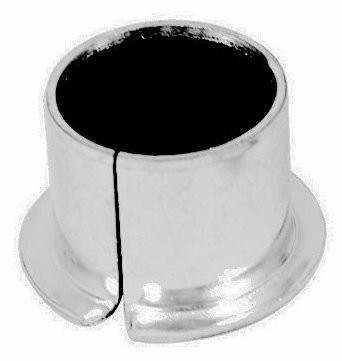

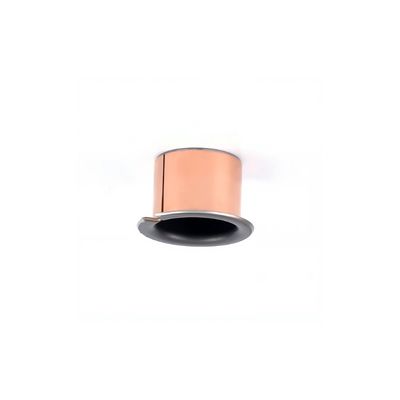

The DIN 1494 / ISO 3547 Sliding Wrapped Flange Sleeve Bushing is a specialized component designed to provide a smooth and reliable sliding interface between rotating or reciprocating parts in various industrial applicationsLoại vỏ này được đặc trưng bởi thiết kế vỏ bọc của nó, mang lại sự ổn định và độ bền cao hơn so với vỏ truyền thống.
Các tiêu chuẩn DIN 1494 và ISO 3547 xác định các thông số kỹ thuật, kích thước và yêu cầu hiệu suất cho loại vỏ này.Các tiêu chuẩn này đảm bảo rằng các ống đáp ứng các tiêu chuẩn chất lượng được công nhận trong ngành và phù hợp để sử dụng trong nhiều điều kiện hoạt động.
Các vỏ sleeve flange cuộn trượt thường bao gồm một vỏ kim loại với một vật liệu lót polymer hoặc composite.Vật liệu lót được bọc xung quanh tay áo và an toàn tại chỗ với sườnThiết kế này cho phép giảm ma sát và mòn, kéo dài tuổi thọ của vỏ và giảm nhu cầu bảo trì.
Các ứng dụng cho DIN 1494 / ISO 3547 Sliding Wrapped Flange Sleeve Bushings rất đa dạng và bao gồm máy móc, linh kiện ô tô, hệ thống thủy lực và các thiết bị công nghiệp khác.Chúng thường được sử dụng trong các ứng dụng tải trọng cao và tốc độ cao, nơi hiệu suất trượt đáng tin cậy và hiệu quả là rất quan trọng.
Khi lựa chọn một DIN 1494 / ISO 3547 trượt bọc vòm vòm, điều quan trọng là phải xem xét các điều kiện hoạt động cụ thể và các yêu cầu của ứng dụng.tốc độ, nhiệt độ và loại bôi trơn được sử dụng nên được tính đến để đảm bảo rằng vỏ phù hợp với ứng dụng dự định.
Việc lắp đặt và bảo trì đúng cách của vỏ cũng rất quan trọng để đảm bảo hiệu suất tối ưu của nó.Điều quan trọng là phải làm theo hướng dẫn của nhà sản xuất một cách cẩn thận và thường xuyên kiểm tra vỏ vỏ để bảo vệ khỏi mài mòn hoặc hỏngThay thế kịp thời các vỏ bị mòn có thể giúp ngăn ngừa thời gian ngừng hoạt động và thất bại thiết bị tốn kém.
| 1,Độ kính bên trong của vỏ | |||
| Nói chung, đường kính bên trong của vỏ phụ thuộc vào đường kính của trục giao phối của nó. | |||
| 2,Chiều dài của vỏ | |||
| Chiều dài của vỏ phụ thuộc vào kích thước của bề mặt chịu áp lực. | |||
| nhưng đồng thời nó có thể dẫn đến sự tiếp xúc sai lệch hoặc hiệu quả làm mát thấp hơn và do đó rút ngắn | |||
| Trái lại, nếu chiều dài của vỏ quá ngắn, mỡ bôi trơn có thể chảy ra khỏi vỏ một cách nhanh chóng. | |||
| hình thành một lớp mỡ và khả năng của vỏ được giảm theo đó. | |||
| Một so sánh ảnh hưởng của L/d đối với các vỏ, đặc biệt là vỏ bôi trơn dầu | |||
| Khẩu ngắn (d> L) | Các mục so sánh | Vỏ dài (d |
|
| Nhỏ | Sức mạnh trên phim dầu | Tốt lắm. | |
| Sức mạnh | Khả năng làm mát | Máu yếu. | |
| Không được quá cao. | Áp suất bề mặt | Có thể cao. | |
| Cao | An toàn chống lại sai lệch đập | Mức thấp | |
| Máu yếu. | Độ cứng của vỏ | Sức mạnh | |
| Tuần | Khả năng hấp thụ cú sốc | Sức mạnh | |
| Nhỏ | Không gian | Lớn | |
| 3,Độ dày vỏ | |||
| Ưu điểm chính của các vỏ tự bôi trơn hợp chất tiêu chuẩn nằm ở độ dày tường mỏng của chúng.2, 0,75mm2,1.0mm2, | |||
| 1.5mm22,0mm2, 2,5mm2. | |||
| Trong thiết kế độ dày của vỏ trượt không chuẩn, nhà thiết kế có thể tham khảo tỷ lệ SB và D sau. | |||
| A) Đối với vỏ kim loại trượt dày tường mỏng, tỷ lệ giữa SB và D bằng 0,03 ~ 0.06. | |||
| B) Đối với vỏ kim loại trượt dày tường mỏng, tỷ lệ giữa SB và D bằng 0,08 ~ 0.12 | |||
| C) Đối với vỏ trượt bằng nhựa, tỷ lệ giữa SB và D bằng 0,1 ~ 0.12 | |||
| 4,Bụt đục | |||
| Để làm cho việc cố định dễ dàng hơn và tránh tải độ lệch, vỏ bên trong và bên ngoài phải được nghiêng theo chiều dài của nó. | |||
| Chambre được hiển thị trong hình thức sau. | |||
| Độ dày tường | Chiều kích chamfer ngoài | Kích thước khoang bên trong | |
| <0.5 | Bơm đánh bóng | Bơm đánh bóng | |
| 0.75 | 0.5 ± 0,3 x 20° | 0.3+0.2 x 45° | |
| 1.0 | 0.6 ± 0,3 x 20° | 0.3+0.2 x 45° | |
| 1.5 | 0.6 ± 0,3 x 20° | 0.4+0.2 x 45° | |
| 2.0 | 1.2 ±0.3x20° | 0.6+0.2 x 45° | |
| 2.5 | 1.8 ± 0.3x20° | 0.6+0.2 x 45° |
1, không có dầu bôi trơn hoặc ít dầu bôi trơn, không thể được sử dụng để tiếp nhiên liệu hoặc khó tiếp nhiên liệu nơi, có thể được sử dụng trong bảo trì hoặc ít bảo trì.
2, chống mòn, hệ số ma sát, tuổi thọ dài.
3, có đúng lượng nhựa đàn hồi, có thể phân phối căng thẳng trong một bề mặt tiếp xúc rộng, cải thiện khả năng mang.
4, hệ số ma sát tĩnh và năng động tương tự như trượt ở tốc độ thấp để loại bỏ, để đảm bảo độ chính xác của công việc cơ khí.
5, có thể làm giảm rung động cơ học, giảm tiếng ồn, ngăn ngừa ô nhiễm, cải thiện điều kiện làm việc.
6, trong quá trình hoạt động, có thể hình thành một bộ phim chuyển, đóng một vai trò trong việc bảo vệ trục nghiền, không có hiện tượng trục cắn.
7, cho các yêu cầu độ cứng trục nghiền, là thấp, không quen và trục thắt có thể được sử dụng, do đó làm giảm việc chế biến các bộ phận liên quan khó khăn.
Máy bơm bê tông Đường đệm Gleitlager
VSB-10Lớp vỏ tổng hợp nhiều lớp tự bôi trơn
1. / hỗn hợp sợi độ dày 0,01 ~ 0,03mm. Nó là bề mặt tiếp xúc cho trục quay.Các phần nhỏ của lớp và vật liệu đồng ngâm kết hợp để tạo ra một bộ phim bôi trơn rắn, bao phủ trục.
2. Bột đồng ngưng tụ dày 0,20 * 0,35mm, Một thành phần đặc biệt của bột đồng được hợp nhất nhiệt với nền thép.Lớp tiếp xúc này hoạt động như một neo cho lớp và dẫn sự tích tụ nhiệt ra khỏi bề mặt vòng bi.
3. Hỗ trợ thép carbon thấp. Đặt nền tảng của các vỏ, phía sau thép cung cấp tính ổn định, chịu tải và phân tán nhiệt đặc biệt.
Thép carbon + Bột đồng + ( + Pb + Filler)
· Vật liệu vỏ tự bôi trơn kết hợp kim loại-polymer
· Thép Back + Porous đồng Sinter +
· + chì
|
Lớp trượt |
| Hiệu suất hoạt động | |
| Khô | Rất tốt. |
| Dầu bôi trơn | Tốt lắm. |
| Mỡ bôi trơn | Công bằng. |
| Nước bôi trơn | Công bằng. |
| Dầu xử lý được bôi trơn | Công bằng. |
| Max. tải | Chế độ tĩnh | 250N/mm2 |
| Động lực | 140N/mm2 | |
| Tốc độ tối đa | Khô | 2m/s |
| Lôi trơn | >2m/s | |
| PV tối đa (khô) | Thời gian ngắn | 3.6N/mm2*·m/s |
| Tiếp tục | 1.8N/mm2*·m/s | |
| Temp. | -195°C~+280°C | |
| Tỷ lệ ma sát | 0.03~0.20 | |
| Khả năng dẫn nhiệt | 42W (m·k)-1 | |
| Tỷ lệ mở rộng nhiệt | 11*10-6k-1 |
|
Các hình dạng vòng bi có sẵn ở kích thước tiêu chuẩn

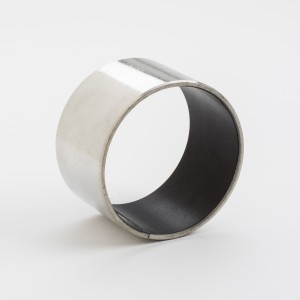

· Cây bụi hình trụ

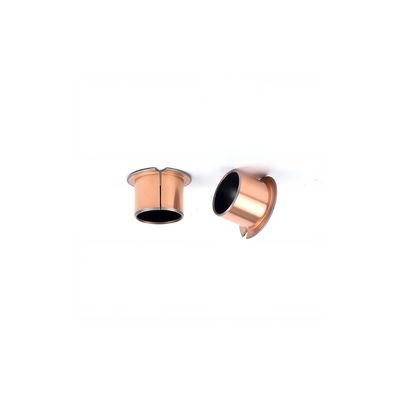

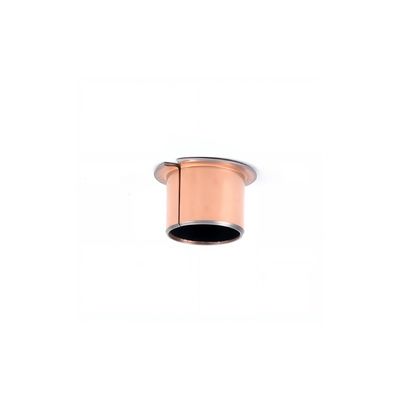

· Cây bụi sườn
· Máy giặt đẩy
· Máy rửa sườn
· Bảng trượt
