| Tên thương hiệu: | BRAND CHINA REPLACMENT OILES 500 GUIDE BUSHINGS |
| Số mẫu: | Nút cắm bằng than chì bằng đồng đã đáp ứng dung sai |
| MOQ: | 300 mảnh / miếng (thứ tự tối thiểu) |
| giá bán: | $0.10 - $3.00 / Pieces |
| Điều khoản thanh toán: | TT IN ADVANCE, L / C, Western Union |
| Khả năng cung cấp: | Vòng bi CNC trực tuyến • Nhà sản xuất ống lót tùy chỉnh • Nhà cung cấp vòng bi trượt |

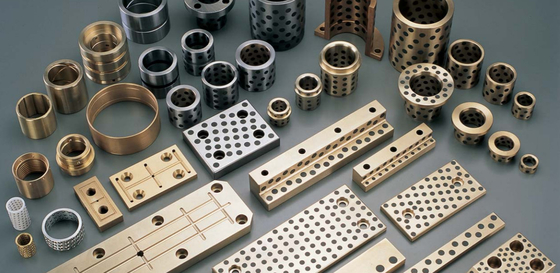

Vòng bi bôi trơn bằng graphite, được đặc trưng bởi khả năng xử lý tải trọng cực kỳ cao, là các bộ phận được thiết kế chính xác, mang lại hiệu suất đáng tin cậy trong các ứng dụng đầy thách thức. Các vòng bi này được thiết kế với các nút graphite, được tẩm chất bôi trơn rắn, để đảm bảo hoạt động trơn tru dưới tải trọng nặng và trong môi trường khắc nghiệt.
Graphite, một khoáng chất có trong tự nhiên, được biết đến với đặc tính bôi trơn tuyệt vời, độ dẫn nhiệt cao và độ ổn định hóa học. Khi kết hợp với chất bôi trơn rắn, nó tạo ra một vật liệu vòng bi độc đáo có thể chịu được áp suất và nhiệt độ khắc nghiệt mà không bị suy giảm hoặc mất đi các đặc tính bôi trơn của nó.
Các nút graphite được định vị một cách chiến lược bên trong cấu trúc vòng bi để cung cấp khả năng bôi trơn liên tục và giảm ma sát giữa các bộ phận chuyển động. Điều này cho phép các vòng bi hoạt động trơn tru ngay cả trong những điều kiện khắt khe nhất, bao gồm tốc độ cao, tải trọng nặng và nhiệt độ thay đổi.
Chất bôi trơn rắn được sử dụng trong các vòng bi này thường được chọn dựa trên các yêu cầu ứng dụng cụ thể. Chúng có thể bao gồm từ bột kim loại đến các hợp chất tổng hợp, mỗi loại có các đặc tính riêng để tăng cường hiệu suất của vòng bi.
Khả năng chịu tải cao của vòng bi bôi trơn bằng graphite đạt được thông qua sự kết hợp của nhiều yếu tố, bao gồm độ bền và độ bền của vật liệu vòng bi, sự phân bố hiệu quả của các nút graphite và các đặc tính bôi trơn của chất bôi trơn rắn. Điều này cho phép các vòng bi xử lý tải trọng nặng mà không bị mài mòn hoặc hỏng quá mức, đảm bảo hiệu suất đáng tin cậy trong thời gian dài.
Tóm lại, vòng bi bôi trơn bằng graphite cung cấp một giải pháp tuyệt vời cho các ứng dụng yêu cầu khả năng chịu tải cực kỳ cao. Thiết kế độc đáo và thành phần vật liệu của chúng mang lại hiệu suất vượt trội trong môi trường đầy thách thức, khiến chúng trở thành một tài sản quý giá cho nhiều ngành công nghiệp và ứng dụng.
ỐNG LÓT ĐỒNG VIIPLUScung cấp vòng bi phi tiêu chuẩn cũng như các đơn vị số liệu.Vòng bi bôi trơn bằng graphiteCực kỳKhả năng chịu tải cao.Ống lót graphite Vòng bi trượt Bronzebuchsen Gleitlager Tùy chỉnh Bộ phận & Ống lót đồng đúc Selbstschmierende Gleitlager | VSB-50F
Truy cập WebShop của chúng tôi các bộ phận tự bôi trơn bằng đồng thau tiêu chuẩn và đặt hàng các sản phẩm ống lót không dầu của chúng tôi một cách dễ dàng và nhanh chóng qua Internet.
Vòng bi oiles bằng graphiteđược làm bằng vật liệu đế hợp kim đồng đúc với chất bôi trơn rắn đặc biệt được cắm vào. Kim loại cơ bản chịu đượctải trọng caovà graphitecung cấp khả năng tự bôi trơn. Loại vòng bi oiles này cho thấy hiệu suất tuyệt vời mà không cần bôi trơn trước trong điều kiệnnhiệt độ cao/thấp với tốc độ thấp.Vòng bi oiles bằng graphite JDB cung cấp một giải pháp vòng bikhông cần bảo trìđặc biệt chotải trọng cao, chuyển động không liên tục hoặc dao động.
Vòng bi tự bôi trơn bằng kim loại đồng VSB-50 Flange
Vòng bi đồng đúc / Vòng bi mặt bích bằng đồng

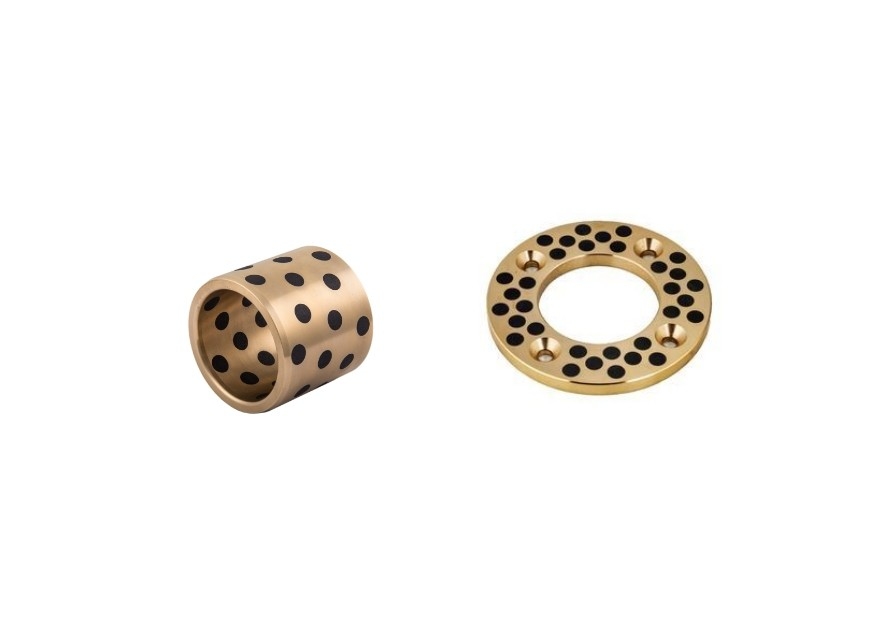

Vòng bi đồng đúc với nút graphite
1. Có thể hoạt động mà không cần bất kỳ dầu nào trong thời gian dài
2. Khả năng chịu tải cực cao, chống mài mòn tốt và ma sát thấp hơn
3. Đặc biệt thích hợp cho tốc độ thấp và tải trọng cao
4. Thích hợp cho chuyển động qua lại, dao động hoặc không liên tục, nơi khó hình thành màng dầu
5. Đặc tính chống hóa chất và chống ăn mòn tốt
6. Có thể được sử dụng trong phạm vi nhiệt độ rộng từ -40℃-+300℃
Vật liệu mặt bích VSB-50 được làm bằngđồng đúc chắc chắnkim loại cơ bản với chất bôi trơn rắn đặc biệt được nhúng vào. Kim loại cơ bản chịu đượctải trọng cao và chất bôi trơn rắn cung cấp khả năng tự bôi trơn.Vòng bi cho thấy hiệu suất tuyệt vời mà không cần bôi trơn trước trong điều kiệnnhiệt độ cao/thấpvới tốc độ thấp. Vật liệu này cung cấp một giải pháp vòng bi không cần bảo trì, đặc biệt chotải trọng cao, chuyển động không liên tục hoặc dao động.
|
Lớp |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Vật liệu |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Mật độ |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Độ cứng |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Độ bền kéo |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Độ bền chảy |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Độ giãn dài |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Hệ số giãn nở tuyến tính |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
Nhiệt độ tối đa |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Tải trọng động tối đa |
100 |
60 |
50 |
70 |
120 |
|
Tốc độ tối đa (Khô) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (Bôi trơn) |
200 |
60 |
60 |
80 |
200 |
|
Biến dạng nén |
< 0.01 mm |
< 0.05mm |
< 0.04mm |
< 0.05mm |
< 0.005mm |
Ống lót và tấm đồng thau đặc được làm hoàn toàn bằng đồng thiếc, CuSn10P, có khả năng gia công rất tốt. Tất cả các bề mặt của ống lót đồng thau đặc đều được gia công.
Ống lót và tấm sắt đặc được làm theo cùng một cách với vật liệu đồng, nhưng chi phí thấp hơn nhiều nếu bạn không có yêu cầu hiệu suất cao.
1. Tự bôi trơn hoàn toàn: Không cần dầu hoặc mỡ
Các tính năng tự bôi trơn cho phép vòng bi được sử dụng ở những nơi khó bôi dầu,
tốn kém để thực hiện và nơi không thể sử dụng mỡ/dầu. Bôi trơn tuyệt vời đạt được ngay cả dưới tải trọng cao ở tốc độ thấp.
2. Khả năng chống mài mòn tuyệt vời:
Khả năng chống mài mòn tuyệt vời đạt được trong điều kiện làm việc khắc nghiệt, chẳng hạn như tải trọng nặng, vận tốc thấp, chuyển động qua lại, dao động và không liên tục, nơi khó hình thành màng dầu.
3. Hệ số ma sát thấp: 0,04 đến 0,2 điển hình:
Tự bôi trơn với chất bôi trơn rắn được nhúng đặc biệt làm giảm ma sát.
4. Phạm vi nhiệt độ hoạt động rộng: -415° ° đến 1.100° °F
Hiệu suất vượt trội được thể hiện trong điều kiện nhiệt độ cao và thấp.
5. Chống ăn mòn và hóa chất:
Hiệu suất không bị ảnh hưởng bởi nước và hóa chất ăn da.
6. Được thiết kế để vượt quá yêu cầu của bạn:
Sản phẩm có độ chính xác cao với dung sai chặt chẽ.
7. Cạnh tranh về chi phí:
Chi phí bảo trì, thay thế và thời gian ngừng hoạt động của mặt hàng cuối cùng giảm do tuổi thọ vượt trội so với các sản phẩm tự bôi trơn tương tự
,
|
Sản phẩm KHÔNG. |
Thành phần hóa học |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
1. Không nhạy cảm với môi trường bẩn
2. Chống lại tải trọng va đập và rung động ở tốc độ chậm
3. Cho phép vận hành với bề mặt trục hoàn thiện kém
4. Khả năng chống chịu tốt với các điều kiện ăn mòn
Các dạng vòng bi có sẵn theo kích thước tiêu chuẩn
 |
Bụi cây hình trụ |
| Bụi cây có mặt bích | |

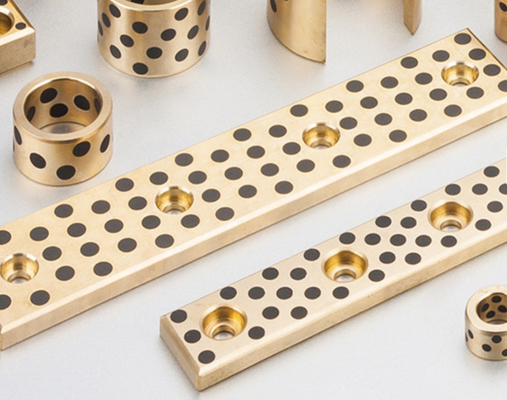

| Tấm trượt | |
| Vòng đệm lực đẩy | |
| Vòng đệm có mặt bích |
Các dạng vòng bi được sản xuất theo đơn đặt hàng: các dạng tiêu chuẩn theo kích thước đặc biệt, vòng đệm lực đẩy, vòng đệm lực đẩy có mặt bích, vòng bi một nửa, hình dạng đặc biệt thu được bằng cách dập hoặc vẽ sâu, thiết kế vòng bi tùy chỉnh
Vòng bi Viiplus kết hợp graphite và disulphide molypden làm chất bôi trơn khô. Trong các vật liệu này, các đặc tính bôi trơn là kết quả của cấu trúc lớp lamella được tạo ra dưới tải, khi chất bôi trơn bám vào các bề mặt tiếp xúc trong vòng bi. Cấu trúc phân lớp cho phép chuyển động trượt của các tấm song song. Liên kết yếu giữa các tấmcung cấp độ bền cắt thấptheo hướng chuyển động trượt nhưngđộ bền nén caotheo hướng vuông góc với chuyển động trượt. Ngoài ra, một chất bôi trơn rắn cóđộ bền nén caocó khả năng chịu tải nặng mà không tạo ra sự tiếp xúc kim loại với kim loại. Cuối cùng, chất bôi trơn khô cóđộ bám dính tốtvới bề mặt nền. Đặc tính này cung cấp sự hiện diện của chất bôi trơn rắn trên bề mặt vòng bi ngay cả ởứng suất cắt cao.
Loại vòng bi này có thể được ứng dụng trong môi trường khô, nhiệt độ cao,áp suất cao, ăn mòn, nước hoặc các môi trường hóa học kháckhi không thể đưa dầu vào. Nó được sử dụng rộng rãi trong dây chuyền sản phẩm ô tô, kỹ thuật nước, cửa đập, ngành nhựa, máy đúc liên tục, con lăn thép trong ngành luyện kim, máy khai thác khoáng sản, tàu thủy, máy phát điện tuabin, tuabin thủy lực và máy ép phun...
Nó dựa trênhợp kim đồng cường độ caocủa các kỹ thuật đặc biệt. Chất bôi trơn rắn được khảm bằng một góc, mật độ và công thức đặc biệt nhất định, sau đó được xử lý chính xác. Sản phẩm được ứng dụng rộng rãi cho máy đúc, máy móc khai thác, vận chuyển, tuabin hơi, máy móc phun và đúc ô tô, v.v.
| Kiểu | Thông số kỹ thuật | Kiểu | Thông số kỹ thuật | |||
| MẶT BÍCH VÒNG BI GRAPHITE | 810 | 20/12～8～10 | MẶT BÍCH VÒNG BI GRAPHITE | 3520 | 60/45～35～20 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 815 | 20/12～8～15 | MẶT BÍCH VÒNG BI GRAPHITE | 3525 | 60/45～35～25 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1010 | 22/14～10～10 | MẶT BÍCH VÒNG BI GRAPHITE | 3530 | 60/45～35～30 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1012 | 22/14～10～12 | MẶT BÍCH VÒNG BI GRAPHITE | 3535 | 60/45～35～35 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1015 | 22/14～10～15 | MẶT BÍCH VÒNG BI GRAPHITE | 3540 | 60/45～35～40 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1020 | 22/14～10～20 | MẶT BÍCH VÒNG BI GRAPHITE | 3550 | 60/45～35～50 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1210 | 25/18～12～10 | MẶT BÍCH VÒNG BI GRAPHITE | 4020 | 65/50～40～20 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1215 | 25/18～12～15 | MẶT BÍCH VÒNG BI GRAPHITE | 4025 | 65/50～40～25 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1220 | 25/18～12～20 | MẶT BÍCH VÒNG BI GRAPHITE | 4030 | 65/50～40～30 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1225 | 25/18～12～25 | MẶT BÍCH VÒNG BI GRAPHITE | 4035 | 65/50～40～35 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1230 | 25/18～12～30 | MẶT BÍCH VÒNG BI GRAPHITE | 4040 | 65/50～40～40 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1315 | 26/19～13～15 | MẶT BÍCH VÒNG BI GRAPHITE | 4050 | 65/50～40～50 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1320 | 26/19～13～20 | MẶT BÍCH VÒNG BI GRAPHITE | 4060 | 65/50～40～60 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1410 | 27/20～14～10 | MẶT BÍCH VÒNG BI GRAPHITE | 4530 | 70/55～45～30 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1415 | 27/20～14～15 | MẶT BÍCH VÒNG BI GRAPHITE | 4540 | 70/55～45～40 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1420 | 27/20～14～20 | MẶT BÍCH VÒNG BI GRAPHITE | 4550 | 70/55～45～50 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1510 | 28/21～15～10 | MẶT BÍCH VÒNG BI GRAPHITE | 4560 | 70/55～45～60 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1515 | 28/21～15～15 | MẶT BÍCH VÒNG BI GRAPHITE | 5030 | 75/60～50～30 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1520 | 28/21～15～20 | MẶT BÍCH VÒNG BI GRAPHITE | 5035 | 75/60～50～35 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1525 | 28/21～15～25 | MẶT BÍCH VÒNG BI GRAPHITE | 5040 | 75/60～50～40 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1530 | 28/21～15～30 | MẶT BÍCH VÒNG BI GRAPHITE | 5050 | 75/60～50～50 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1615 | 29/22～16～15 | MẶT BÍCH VÒNG BI GRAPHITE | 5060 | 75/60～50～60 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1620 | 29/22～16～20 | MẶT BÍCH VÒNG BI GRAPHITE | 5540 | 80/70～55～40 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1625 | 29/22～16～25 | MẶT BÍCH VÒNG BI GRAPHITE | 5560 | 80/70～55～60 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1630 | 29/22～16～30 | MẶT BÍCH VÒNG BI GRAPHITE | 6040 | 90/75～60～40 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1635 | 29/22～16～35 | MẶT BÍCH VÒNG BI GRAPHITE | 6060 | 90/75～60～60 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1640 | 29/22～16～40 | MẶT BÍCH VÒNG BI GRAPHITE | 6070 | 90/75～60～70 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1820 | 32/24～18～20 | MẶT BÍCH VÒNG BI GRAPHITE | 6540 | 95/80～65～40 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 1830 | 32/24～18～30 | MẶT BÍCH VÒNG BI GRAPHITE | 6560 | 95/80～65～60 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2015 | 40/30～20～15 | MẶT BÍCH VÒNG BI GRAPHITE | 6580 | 95/80～65～80 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2020 | 40/30～20～20 | MẶT BÍCH VÒNG BI GRAPHITE | 7050 | 105/85～70～50 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2025 | 40/30～20～25 | MẶT BÍCH VÒNG BI GRAPHITE | 7080 | 105/85～70～80 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2030 | 40/30～20～30 | MẶT BÍCH VÒNG BI GRAPHITE | 7560 | 110/90～75～60 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2035 | 40/30～20～35 | MẶT BÍCH VÒNG BI GRAPHITE | 7580 | 110/90～75～80 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2040 | 40/30～20～40 | MẶT BÍCH VÒNG BI GRAPHITE | 8040 | 120/100～80～40 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2515 | 45/35～25～15 | MẶT BÍCH VÒNG BI GRAPHITE | 8060 | 120/100～80～60 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2520 | 45/35～25～20 | MẶT BÍCH VÒNG BI GRAPHITE | 8080 | 120/100～80～80 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2525 | 45/35～25～25 | MẶT BÍCH VÒNG BI GRAPHITE | 80100 | 120/100～80～100 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2530 | 45/35～25～30 | MẶT BÍCH VÒNG BI GRAPHITE | 9040 | 130/110～90～40 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2535 | 45/35～25～35 | MẶT BÍCH VÒNG BI GRAPHITE | 9060 | 130/110～90～60 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2540 | 45/35～25～40 | MẶT BÍCH VÒNG BI GRAPHITE | 9080 | 130/110～90～80 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 2550 | 45/35～25～50 | MẶT BÍCH VÒNG BI GRAPHITE | 90100 | 130/110～90～100 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 3020 | 50/40～30～20 | MẶT BÍCH VÒNG BI GRAPHITE | 10060 | 150/120～100～60 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 3025 | 50/40～30～25 | MẶT BÍCH VÒNG BI GRAPHITE | 10080 | 150/120～100～80 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 3030 | 50/40～30～30 | MẶT BÍCH VÒNG BI GRAPHITE | 100100 | 150/120～100～100 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 3035 | 50/40～30～35 | MẶT BÍCH VÒNG BI GRAPHITE | 12060 | 170/140～120～60 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 3040 | 50/40～30～40 | MẶT BÍCH VÒNG BI GRAPHITE | 12080 | 170/140～120～80 | |
| MẶT BÍCH VÒNG BI GRAPHITE | 3050 | 50/40～30～50 | MẶT BÍCH VÒNG BI GRAPHITE |
