| Tên thương hiệu: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Số mẫu: | ống lót chắc chắn, bằng đồng có phích cắm bôi trơn được nhúng Không cần bảo trì |
| MOQ: | Thỏa thuận |
| giá bán: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Điều khoản thanh toán: | TT trước |
| Khả năng cung cấp: | Ống xích graphite, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống xích tạp chí kim l |

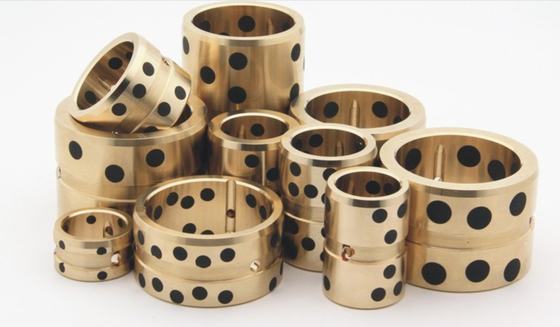

Ống lót không dầu mặt bích bằng đồng mangan C86300 với phích cắm than chì là các thành phần cơ khí được thiết kế riêng để hoạt động mà không cần bôi trơn bên ngoài. Vật liệu đồng mangan C86300 cung cấp độ bền, độ bền và khả năng chống mài mòn tuyệt vời, trong khi các phích cắm than chì được nhúng trong lớp lót bên trong của ống lót hoạt động như một chất bôi trơn tự nhiên, giảm ma sát và đảm bảo hoạt động trơn tru.

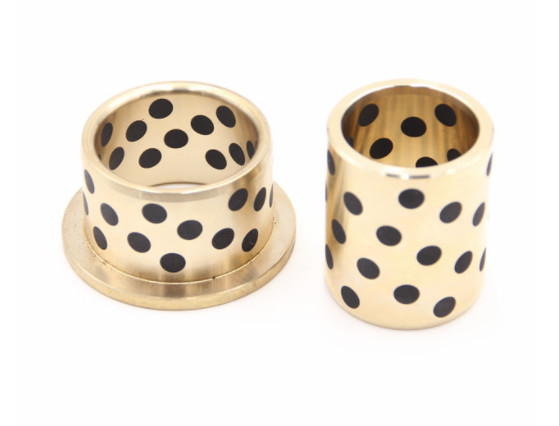

Thiết kế bích của các ống lót này cho phép lắp đặt dễ dàng và lắp chắc chắn trong ứng dụng. Các phích cắm graphite nâng cao hơn nữa hiệu suất của ống lót bằng cách cung cấp bôi trơn liên tục và giảm nhu cầu bảo trì hoặc thay thế.
Trong các ứng dụng không thể hoặc không mong muốn bôi trơn, Ống lót không dầu C86300 Manganese Bronze Flange Oilless Bushes with Graphite Plugs cung cấp giải pháp đáng tin cậy và hiệu quả. Chúng thường được sử dụng trong các ngành công nghiệp như sản xuất thép, khai thác mỏ, hàng hải và máy móc hạng nặng, nơi các ống lót phải chịu tải trọng cao, nhiệt độ cao và môi trường khắc nghiệt.
Khi lựa chọn Ống lót không dầu C86300 Manganese Bronze Flange với phích cắm Graphite, điều quan trọng là phải xem xét các yêu cầu cụ thể của ứng dụng của bạn, bao gồm kích thước, khả năng chịu tải và điều kiện vận hành. Bạn cũng nên tham khảo ý kiến của nhà sản xuất hoặc nhà cung cấp để đảm bảo rằng ống lót bạn chọn đáp ứng được nhu cầu của bạn và sẽ hoạt động tối ưu trong hệ thống của bạn.
Vật liệu:Đồng thau với chất bôi trơn rắn, bôi trơn không dầu Lưu ý: Hướng dẫn lắp ráp / Yêu cầu về kích thước và dung sai ở cuối chương D. Lưu ý: Ống lót chỉ có thể được sử dụng với chuyển động dọc trục!
Vòng bi graphite cắmchủ yếu được sử dụng trong các ứng dụng cần bôi trơn liên tục ở những khu vực khó tiếp cận.Than chìbị ép buộc một cách cơ học
vào các lỗ/rãnh dưới áp suất cực lớn. Một lớp chất bôi trơn được truyền đến trục khi nó bắt đầu quay. Các ổ trục này cung cấp khả năng bôi trơn liên tụcthời gian dài không được bảo trì.
● Có hiệu suất vô song khi vận hành ở tải trọng cao, tốc độ thấp. Cũng hoạt động tốt mà không cần bôi trơn.
● Khả năng chống mài mòn tuyệt vời ở những nơi khó hình thành màng dầu do chuyển động qua lại, dao động và hoạt động thường xuyên không liên tục.
● Khả năng chống ăn mòn và chống hóa chất tuyệt vời.
● Không cần bảo trì và tiết kiệm chi phí vận hành.
Hiện nay, gia công NC đã được thực hiện, độ chính xác gia công và công nghệ sản xuất đã được ổn định và cải thiện
Ống lót dẫn hướng tự bôi trơn NAAMS, độ chính xác của sản phẩm đáng tin cậy, kích thước ổn định, có thểgiảm thời gian lắp ráp bộ dẫn hướng khuôn và chi phí sản xuất khuôn!
1. Thích hợp cho ngành sản xuất khuôn mẫu, được sử dụng rộng rãi.
2.Đồng thau và than chì chất lượng caođược lựa chọn để tăng cường đáng kể độ bền của ống dẫn hướng trong hiệu suất dẫn hướng và có độ bóng kim loại đẹp mắt.
3. Sau khi tinh chỉnh, độ dẻo dai, độ mịn vàhiệu suất định vị tuyệt vời.
4.Độ chính xác kích thước cao, chất lượng ổn định và thông số kỹ thuật đầy đủ.
Tìm hiểu thêm về vòng bi trơn bằng nhựa tự bôi trơn từwww.bronzegleitlager.com, được thiết kế để có tuổi thọ tối đa trong điều kiện công nghiệp khắc nghiệt ở mức rấtgiá thấp.
C-86200/C-86300vòng bi ống lót tự bôi trơn Gia công Đúc trên vòng bi ly tâm C86300 Đồng thau Mangan Đúc vớibôi trơn graphite rắn
Nhanh hơn
Tốt hơn
An toàn hơn
Được thiết kế cho mộtTuổi thọ dài hơn và đáng tin cậy hơn
Cấp vật liệu:C-86200 hoặc C-86300
Điều khoản-
· Báo cáo kiểm tra kích thước.
· Giấy chứng nhận kiểm tra tính chất cơ học (bao gồm độ cứng và mật độ) của vật liệu.
Đồng có thể hoạt động ởtốc độ cao dưới tải trọng nặng,nhưng yêu cầuđộ cứng trục cao và điều kiện vận hành không mài mòn.Hợp kim này cóchất lượng cơ học tuyệt vời và khả năng chống ăn mòn tốt. Hợp kim này được làm từ đồng, mangan, nhôm và sắt. Sự kết hợp này làm tăng độ bền kéo.
| Yêu cầu về hóa chất | ||||||||||||
| Đồng Hợp kim Số UNS |
Thành phần, % tối đa, ngoại trừ khi được chỉ định | |||||||||||
| Niken | ||||||||||||
| Đồng | Thiếc | Chỉ huy | Kẽm | Sắt | Bao gồm | Nhôm | mangan | Antimon | Lưu huỳnh | Phốt pho | Silic | |
| Coban | ||||||||||||
| C86300 | 60,0–66,0 | 0,20 | 0,20 | 22,0–28,0 | 2.0–4.0 | 1.0MỘT | 5,0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86,0–89,0 | 9,0–11,0 | 0,30 | 1.0–3.0 | 0,20 | 1.0MỘT | 0,005 | ... | 0,20 | 0,05 | 0,05B | 0,005 |
| C91100 | 82,0–85,0 | 15,0–17,0 | 0,25 | 0,25 | 0,25 | 0,50MỘT | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C91300 | 79,0–82,0 | 18,0–20,0 | 0,25 | 0,25 | 0,25 | 0,50MỘT | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C93700 | 78,0–82,0 | 9,0–11,0 | 8,0–11,0 | 0,8 | 0,7C | 0,50MỘT | 0,005 | ... | 0,50 | 0,08 | 0,10B | 0,005 |
| MỘT Khi xác định hàm lượng đồng tối thiểu, đồng có thể được tính bằng đồng cộng với niken. | ||||||||||||
| B Đối với đúc liên tục, hàm lượng phốt pho tối đa là 1,5%. | ||||||||||||
| C Hàm lượng sắt tối đa là 0,35% khi sử dụng cho thép. | ||||||||||||
Cổng hướng tâm, Cổng thẳng đứng, Chốt chặn, Ống lót thép đường ống dẫn nước, Tời cơ khí, Tời thủy lực, Thiết bị đo lường, Cẩu trục, Cẩu trục trên cao, Dịch vụ quản lý hồ chứa với các ứng dụng trong...
Lưu trữ hàng hóa
Kiểm soát lũ lụt
Sản xuất điện thủy điện
Tưới tiêu
Đúc hợp kim đồng
Kiểu:Đồng thau không chì
|
Thành phần hóa học khối lượng/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Cu |
Sn |
Al |
Fe |
Mn |
Ni |
Chì |
Si |
P |
Kẽm |
|
60-66 |
0,2 |
5.0-7.5 |
2.0-4.0 |
2,5-5,0 |
1 |
0,2 |
_ |
_ |
_ |
|
Tính chất cơ học |
|||
|---|---|---|---|
|
Độ bền kéo Mpa(Min) |
Giới hạn chảy MPa(Min) |
Độ giãn dài % |
Độ cứng Brinell (HB) |
|
758 |
427 |
14 |
225 |
1, Trong thành phần hóa học, các giá trị đơn lẻ biểu thị giá trị tối đa.
2, Hiệu suất cơ học của giá trị độ cứng chỉ mang tính chất tham khảo
|
C86300 |
Kích thước tính bằng inch |
|
Đồng mangan với phích cắm than chì |
(Đường kính x Đường kính x Chiều dài) |
|
ỐNG LÓT GRAPHITE |
1/2 x 3/4 x 1/2 |
|
ỐNG LÓT GRAPHITE |
1/2 x 3/4 x 3/4 |
|
ỐNG LÓT GRAPHITE |
1/2 x 3/4 x 1/2 |
|
ỐNG LÓT GRAPHITE |
5/8 x 7/8 x 5/8 |
|
ỐNG LÓT GRAPHITE |
5/8 x 7/8 x 3/4 |
|
ỐNG LÓT GRAPHITE |
5/8 x 7/8 x 1 |
|
ỐNG LÓT GRAPHITE |
5/8 x 7/8 x 1-1/4 |
|
ỐNG LÓT GRAPHITE |
5/8 x 7/8 x 1-1/2 |
|
ỐNG LÓT GRAPHITE |
3/4 x 1-1/8 x 5/8 |
|
ỐNG LÓT GRAPHITE |
3/4 x 1-1/8 x 3/4 |
|
ỐNG LÓT GRAPHITE |
3/4x1-1/8x1 |
|
ỐNG LÓT GRAPHITE |
3/4 x 1-1/8 x 1-1/4 |
|
ỐNG LÓT GRAPHITE |
3/4 x 1-1/8 x 1-1/2 |
|
ỐNG LÓT GRAPHITE |
7/8 x 1-1/4 x 3/4 |
|
ỐNG LÓT GRAPHITE |
7/8 x 1-1/4 x 1 |
|
ỐNG LÓT GRAPHITE |
7/8 x 1-1/4 x 1-1/8 |
|
ỐNG LÓT GRAPHITE |
7/8 x 1-1/4 x 1-1/4 |
|
ỐNG LÓT GRAPHITE |
7/8 x 1-1/4 x 1-1/2 |
|
ỐNG LÓT GRAPHITE |
1x1-3/8x3/8 |
|
ỐNG LÓT GRAPHITE |
1 x 1-3/8 x 1/2 |
|
ỐNG LÓT GRAPHITE |
1 x 1-3/8 x 5/8 |
|
ỐNG LÓT GRAPHITE |
1 x 1-3/8 x 3/4 |
|
ỐNG LÓT GRAPHITE |
1x1-3/8x1 |
|
ỐNG LÓT GRAPHITE |
1 x 1-3/8 x 1-1/4 |
|
ỐNG LÓT GRAPHITE |
1 x 1-3/8 x 1-1/2 |
|
ỐNG LÓT GRAPHITE |
1 x 1-3/8 x 1-3/4 |
|
ỐNG LÓT GRAPHITE |
1x1-3/8x2 |
|
ỐNG LÓT GRAPHITE |
1 x 1-1/2 x 3/4 |
|
ỐNG LÓT GRAPHITE |
1 x 1-1/2 x 1 |
|
ỐNG LÓT GRAPHITE |
1 x 1-1/2 x 1-1/2 |
|
ỐNG LÓT GRAPHITE |
1 x 1-1/2 x 2 |
|
ỐNG LÓT GRAPHITE |
1-1/8 x 1-1/2 x 1 |
|
ỐNG LÓT GRAPHITE |
1-1/4 x 1-5/8 x 1 |
|
ỐNG LÓT GRAPHITE |
1-1/4 x 1-5/8 x 1-1/4 |
|
ỐNG LÓT GRAPHITE |
1-1/4 x 1-5/8 x 1-1/2 |
|
ỐNG LÓT GRAPHITE |
1-1/4 x 1-5/8 x 1-3/4 |
|
ỐNG LÓT GRAPHITE |
1-1/4 x 1-5/8 x 2 |
|
ỐNG LÓT GRAPHITE |
1-1/2 x 2 x 1-1/4 |
|
ỐNG LÓT GRAPHITE |
1-1/2 x 2 x 1-1/2 |
|
ỐNG LÓT GRAPHITE |
1-1/2 x 2 x 1-3/4 |
|
ỐNG LÓT GRAPHITE |
1-1/2 x 2 x 2 |
|
ỐNG LÓT GRAPHITE |
1-3/4 x 2-1/4 x 1-1/4 |
|
ỐNG LÓT GRAPHITE |
1-3/4 x 2-1/4 x 1-1/2 |
|
ỐNG LÓT GRAPHITE |
1-3/4 x 2-1/4 x 1-3/4 |
|
ỐNG LÓT GRAPHITE |
1-3/4 x 2-1/4 x 2 |
|
ỐNG LÓT GRAPHITE |
1-3/4 x 2-1/4 x 2-1/2 |
|
ỐNG LÓT GRAPHITE |
1-3/4 x 2-1/4 x 4 |
|
ỐNG LÓT GRAPHITE |
2 x 2-1/2 x 1-1/4 |
|
ỐNG LÓT GRAPHITE |
2 x 2-1/2 x 1-1/2 |
|
ỐNG LÓT GRAPHITE |
2x2-1/2x2 |
|
ỐNG LÓT GRAPHITE |
2 x 2-1/2 x 2-1/2 |
|
ỐNG LÓT GRAPHITE |
2 x 2-1/2 x 3 |
|
ỐNG LÓT GRAPHITE |
2-1/2 x 3 x 3 |
|
ỐNG LÓT GRAPHITE |
3 x 3-1/2 x 4 |
|
ỐNG LÓT GRAPHITE |
3x3-5/8x3 |
|
ỐNG LÓT GRAPHITE |
3-1/2 x 4-1/8 x 2 |
|
ỐNG LÓT GRAPHITE |
3-1/2 x 4-1/8 x 3 |
|
ỐNG LÓT GRAPHITE |
3-1/2 x 4-1/8 x 4 |
|
ỐNG LÓT GRAPHITE |
4x4-3/4x2 |
|
ỐNG LÓT GRAPHITE |
4x4-3/4x3 |
|
ỐNG LÓT GRAPHITE |
4x4-3/4x4 |
|
ỐNG LÓT GRAPHITE |
5x6x3 |
|
ỐNG LÓT GRAPHITE |
5x6x4 |
Vòng bi tay áo tự bôi trơn dạng than chìnên ngâm trong chất bôi trơn trước khi sử dụng. Graphite hấp thụ chất bôi trơn, sau đó được chuyển đến trục khi được làm nóng bởi chuyển động của trục. Hành động này cung cấp dầu cần thiết để bôi trơn nhưng không đủ lượng để gây rò rỉ ở các đầu ổ trục. Dầu được hấp thụ lại bởi graphite khi chuyển động dừng lại.
Graphit hóa cắm được thực hiện bằng cách khoan một cấu hình lỗ xếp hàng, so le qua thành chịu lực và ép than chì vào các lỗ này và nung cứng. Kích thước và số lượng lỗ khoan và số lượng hàng được xác định bởichiều dài và đường kính ổ trục.
Ống lót bằng đồng có cắm than chìtất cả đều tự bôi trơn vàkhông cần bảo trì.Những ống lót này được gia công từ đồng đúc liên tục và được bịt kín bằng các nút bôi trơn rắn. Một ổ trục ống lót tự bôi trơn và bề mặt tiếp xúc của nó phải luôn được tách biệt bằng một lớp chất bôi trơn. Nhiều thành phần của VIIPLUS sử dụng than chì. Sau đây là những điều bạn cần biết về nó. Than chì là cacbon thông thường ở dạng rất khác thường, một tinh thể hai chiều. Hãy nghĩ về nó như một tấm dày một nguyên tử. Một mảnh than chì là một chồng các tấm này. Ruột bút chì than chì có cảm giác nhờn vì những tấm dày một nguyên tử này rất trơn.
| Cấp | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| Vật liệu | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| Tỉ trọng | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Độ cứng | ≥210 | ≥70 | ≥150 | ≥75 | ≥235 |
| Độ bền kéo | ≥750 | ≥250 | ≥500 | ≥270 | ≥800 |
| Sức chịu lực | ≥450 | ≥90 | ≥260 | ≥150 | ≥450 |
| Độ giãn dài | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| Hệ số giãn nở tuyến tính | 1,9×10-5/℃ | 1,8×10-5/℃ | 1,6×10-5/℃ | 1,8×10-5/℃ | 1,9×10-5/℃ |
| Nhiệt độ tối đa | -40~+300℃ | -40~+400℃ | -40~+400℃ | -40~+400℃ | -40~+300℃ |
| Tải trọng động tối đa | 100 | 60 | 50 | 70 | 120 |
| Tốc độ tối đa (khô) | 15 | 10 | 20 | 10 | 15 |
| N/mm²*m/s(Bôi trơn) | 200 | 60 | 60 | 80 | 200 |
| Biến dạng nén | < 0,01mm | < 0,05mm | < 0,04mm | < 0,05mm |
< 0,005mm |
Vòng bi tay áo tự bôi trơn cho thiết bị xây dựng, ống lót liên kết cần trục cho máy xúc điện, ống lót liên kết chốt và dẫn hướng cho máy ép phun, thiết bị nhà máy thép, máy kéo lò, thiết bị sấy, máy rang, khuôn ép, dây chuyền lắp ráp, kết cấu thủy điện, tời, thiết bị nâng, máy móc nhà máy lốp xe và giấy và nhiều ứng dụng công nghiệp khác.
C86300 Các ứng dụng tiêu biểu bao gồm ổ trục tải nặng tốc độ chậm, bánh răng, cam và các bộ phận xi lanh thủy lực. Đồng thau mangan đúc liên tục là mộthợp kim đồng có độ bền cao, không thể xử lý nhiệtđược thiết kế để sử dụng trong các ứng dụng đòi hỏi sự kết hợp tốt giữa các đặc tính chịu mài mòn vượt trội và khả năng chịu lực cao cho tải trọng nặng và tốc độ chậm.
|
Ống lót than chì đồng mangan C86300 |
|
|
YẾU TỐ |
NỘI DUNG (%) |
|
Đồng, Cu |
60,0-68,0 |
|
Chì, Pb |
≤0,2 |
|
Thiếc, Sn |
≤0,2 |
|
Kẽm, Zn |
22~28 |
|
Sắt, Fe |
2.0-4.0 |
|
Nhôm, Al |
5.0-7.50 |
|
Mangan, Mn |
2,5-5,0 |
|
|
|
|
Ống lót than chì đồng mangan C86200 |
|
|
YẾU TỐ |
NỘI DUNG (%) |
|
Đồng, Cu |
60,0-68,0 |
|
Chì, Pb |
≤0,2 |
|
Thiếc, Sn |
≤0,2 |
|
Kẽm, Zn |
22~28 |
|
Sắt, Fe |
2.0-4.0 |
|
Nhôm, Al |
3.0-4.90 |
|
Mangan, Mn |
2,5-5,0 |
Ống lót bằng đồng đúc có chốt Graphite có thể được sử dụng ở những nơi phải chịu tải trọng nặng ở tốc độ thấp đến trung bình
Ống lót bằng đồng đúc Graphite Plug có khả năng chịu đượcnhiệt độ cao lên tới 570 F
Tính năng ổ trục ống lót tự bôi trơn cho phép sử dụng ổ trục ở những nơi khó tra dầu,đắt tiền để thực hiện và không thể sử dụng mỡ/dầu. Có thể bôi trơn tuyệt vời ngay cả khi tải trọng cao ở tốc độ thấp.
ổ trục ống lót tự bôi trơn với chất bôi trơn rắn nhúng đặc biệt làm giảm ma sát. Hệ số ma sát: 0,04 đến 0,2
| bđang chạy | chiều dài | |||||||||||||
| Kích thước (mm) | ||||||||||||||
| NHẬN DẠNG | ĐẠI HỌC | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 | 35 | |||
| ￠d | ￠Đ | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | |||
| 8 | 8 | 0,028 | 12 | 0,018 |
081208 101408 |
081210 101410 |
081212 101412 |
81215 | 101420 | |||||
| 10 | 0,013 | 0,007 | 101415 | |||||||||||
| 10 | 0,028 | 14 | 0,018 | |||||||||||
| 0,013 | 0,007 | |||||||||||||
| 12 | 12 | 0,034 | 18 | 0,018 | 121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 | |
| 0,016 | 0,007 | |||||||||||||
| 13 | 13 | 0,034 | 19 | 0,021 | 131910 | 131912 | 131915 | 131920 | ||||||
| 0,016 | 0,006 | |||||||||||||
| 14 | 14 | 0,034 | 20 | 0,021 | 142010 | 142012 | 142015 | 142020 | 142025 | 142030 | ||||
| 0,016 | 0,006 | |||||||||||||
| 15 | 15 | 0,034 | 21 | 0,021 | 152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | |||
| 0,016 | 0,006 | |||||||||||||
| 16 | 16 | 0,034 | 22 | 0,021 | 162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | 162235 | |
| 0,016 | 0,006 | |||||||||||||
| 17 | 17 | 0,034 | 23 | 0,021 | 172315 | |||||||||
| 0,016 | 0,006 | |||||||||||||
| 18 | 18 | 0,034 | 24 | 0,021 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||||
| 0,02 | 0,006 | |||||||||||||
| 19 | 19 | 0,041 | 26 | 0,021 | 192615 | 192620 | ||||||||
| 0,02 | 0,006 | |||||||||||||
| 20 | 20 | 0,041 | 28 | 0,021 | 202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | 202835 | |
| 0,02 | 0,006 | |||||||||||||
| 20 | 0,041 | 30 | 0,021 | 203016 | 203020 | 203025 | 203030 | 203035 | ||||||
| 0,02 | 0,006 | |||||||||||||
| 22 | 22 | 0,041 | 32 | 0,021 | 223212 | 223215 | 223220 | 223225 | ||||||
| 0,02 | 0,006 | |||||||||||||
| 25 | 0,041 | 33 | 0,025 | 253312 | 253315 | 253316 | 253320 | 253325 | 253330 | 253335 | ||||
| 25 | 0,02 | 0,009 | ||||||||||||
| 25 | 0,041 | 35 | 0,025 | 253512 | 253515 | 253516 | 253520 |
253525 |
253530 |
253535 |
||||
|
|
0,02 |
0,009 |
||||||||||||
|
28 |
28 |
0,041 |
38 |
0,025 |
|
|
|
|
|
|
283820 |
283825 |
283830 |
|
|
0,02 |
0,009 |
|||||||||||||
|
|
30 |
0,041 |
38 |
0,025 |
|
|
303812 |
303815 |
|
|
303820 |
303825 |
303830 |
303835 |
|
30 |
0,02 |
0,009 |
||||||||||||
|
|
30 |
0,041 |
40 |
0,025 |
|
|
304012 |
304015 |
|
|
304020 |
304025 |
304030 |
304035 |
|
|
0,02 |
0,009 |
||||||||||||
|
31,5 |
31,5 |
0,05 |
40 |
0,025 |
|
|
|
|
|
|
|
|
314030 |
|
|
0,025 |
0,009 |
|||||||||||||
|
32 |
32 |
0,05 |
42 |
0,025 |
|
|
|
|
|
|
324220 |
|
324230 |
|
|
0,025 |
0,009 |
|||||||||||||
|
|
35 |
0,05 |
44 |
0,025 |
|
|
|
|
|
|
354420 |
354425 |
354430 |
354435 |
|
35 |
0,025 |
0,009 |
||||||||||||
|
|
35 |
0,05 |
45 |
0,025 |
|
|
|
|
|
|
354520 |
354525 |
354530 |
354435 |
|
|
0,025 |
0,009 |
||||||||||||
|
38 |
38 |
0,05 |
48 |
0,025 |
|
|
|
|
|
|
|
|
|
|
|
0,025 |
0,009 |
|||||||||||||
|
40 |
40 |
0,05 |
50 |
0,025 |
|
|
|
405015 |
|
|
405020 |
405025 |
405030 |
405035 |
|
0,025 |
0,009 |
|||||||||||||
|
40 |
0,05 |
55 |
0,03 |
|
|
|
405515 |
|
|
|
|
405530 |
405535 |
|
|
0,025 |
0,011 |
|||||||||||||
|
45 |
45 |
0,05 |
55 |
0,03 |
|
|
|
|
|
|
|
|
455530 |
455535 |
|
0,025 |
0,011 |
|||||||||||||
|
45 |
0,05 |
56 |
0,03 |
|
|
|
|
|
|
|
|
455630 |
455635 |
|
|
0,025 |
0,011 |
|||||||||||||
|
45 |
0,05 |
60 |
0,03 |
|
|
|
|
|
|
|
|
456030 |
456035 |
|
|
0,025 |
0,011 |
|||||||||||||
|
50 |
50 |
0,05 |
60 |
0,03 |
|
|
|
|
|
|
|
|
506030 |
506035 |
|
0,025 |
0,011 |
|||||||||||||
|
50 |
0,05 |
62 |
0,03 |
|
|
|
|
|
|
506220 |
|
506230 |
506235 |
|
|
0,025 |
0,011 |
|||||||||||||
|
50 |
0,05 |
65 |
0,03 |
|
|
|
|
|
|
|
|
506530 |
|
|
|
0,025 |
0,011 |
|||||||||||||
|
55 |
55 |
0,06 |
70 |
0,03 |
|
|
|
|
|
|
|
|
557030 |
557035 |
|
0,03 |
0,011 |
|||||||||||||
|
|
60 |
0,06 |
74 |
0,03 |
|
|
|
|
|
|
|
|
607430 |
607435 |
|
60 |
0,03 |
0,011 |
||||||||||||
|
|
60 |
0,06 |
75 |
0,03 |
|
|
|
|
|
|
|
|
607530 |
607535 |
|
|
0,03 |
0,011 |
||||||||||||
|
63 |
63 |
0,06 |
75 |
0,03 |
|
|
|
|
|
|
|
|
|
|
|
0,03 |
0,011 |
|||||||||||||
|
65 |
65 |
0,06 |
80 |
0,03 |
|
|
|
|
|
|
|
|
|
658035 |
|
0,03 |
0,011 |
|||||||||||||
|
70 |
70 |
0,06 |
85 |
0,035 |
|
|
|
|
|
|
|
|
708530 |
708535 |
|
0,03 |
0,013 |
|||||||||||||
|
70 |
0,06 |
90 |
0,035 |
|
|
|
|
|
|
|
|
|
|
|
|
0,03 |
0,013 |
|||||||||||||
|
75 |
75 |
0,06 |
90 |
0,035 |
|
|
|
|
|
|
|
|
|
|
|
0,03 |
0,013 |
|||||||||||||
|
75 |
0,06 |
95 |
0,035 |
|
|
|
|
|
|
|
|
|
|
|
|
0,03 |
0,013 |
|||||||||||||
|
|
80 |
0,06 |
96 |
0,035 |
|
|
|
|
|
|
|
|
|
|
|
80 |
0,03 |
0,013 |
||||||||||||
|
|
80 |
0,06 |
100 |
0,035 |
|
|
|
|
|
|
|
|
|
|
|
|
0,03 |
0,013 |
||||||||||||
|
85 |
85 |
0,071 |
100 |
0,035 |
|
|
|
|
|
|
|
|
|
|
|
0,036 |
0,013 |
|||||||||||||
|
90 |
90 |
0,071 |
110 |
0,035 |
|
|
|
|
|
|
|
|
|
|
|
0,036 |
0,013 |
|||||||||||||
|
100 |
100 |
0,071 |
120 |
0,035 |
|
|
|
|
|
|
|
|
|
|
|
0,036 |
0,013 |
|||||||||||||
|
110 |
110 |
0,071 |
130 |
0,035 |
|
|
|
|
|
|
|
|
|
|
|
0,036 |
0,015 |
|||||||||||||
|
120 |
120 |
0,071 |
140 |
0,04 |
|
|
|
|
|
|
|
|
|
|
|
0,036 |
0,015 |
|||||||||||||
|
125 |
125 |
0,063 |
145 |
0,04 |
|
|
|
|
|
|
|
|
|
|
|
0,043 |
0,015 |
|||||||||||||
|
130 |
130 |
0,063 |
150 |
0,04 |
|
|
|
|
|
|
|
|
|
|
|
0,043 |
0,015 |
|||||||||||||
|
140 |
140 |
0,063 |
160 |
0,04 |
|
|
|
|
|
|
|
|
|
|
|
0,043 |
0,015 |
|||||||||||||
|
150 |
150 |
0,063 |
170 |
0,04 |
|
|
|
|
|
|
|
|
|
|
|
0,043 |
0,015 |
|||||||||||||
|
160 |
160 |
0,063 |
180 |
0,04 |
|
|
|
|
|
|
|
|
|
|
|
0,043 |
0,015 |
|||||||||||||
|
chiều dài |
|
|
nhận dạng |
od |
|
|
||||||||
|
|
|
miếng đệm |
|
|||||||||||
|
|
|
￠d |
￠Đ |
|
|
|||||||||
|
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
130 |
140 |
150 |
|
|
|
|
|
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
|
|
(JDB) |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
12 |
- |
|
|
|
|
|
|
|||||||||||
|
10 |
14 |
-1003 |
|
|||||||||||
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
12 |
18 |
-1203 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
13 |
19 |
-1303 |
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
14 |
20 |
-1403 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
15 |
21 |
-1503 |
|
|
|
||||||||||||||
|
162240 |
|
|
|
|
|
|
|
|
|
|
16 |
22 |
-1603 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
17 |
23 |
-1803 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
18 |
24 |
-2005 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
19 |
26 |
-2005 |
|
|
|
||||||||||||||
|
202840 |
202850 |
|
|
|
|
|
|
|
|
|
20 |
28 |
-2005 |
|
|
|
||||||||||||||
|
203040 |
|
|
|
|
|
|
|
|
|
|
20 |
30 |
-2505* |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
22 |
32 |
-2505 |
|
|
|
||||||||||||||
|
253340 |
253350 |
253360 |
|
|
|
|
|
|
|
|
25 |
33 |
-2505 |
|
|
|
||||||||||||||
|
253540 |
253550 |
|
|
|
|
|
|
|
|
|
25 |
35 |
-3005* |
|
|
|
||||||||||||||
|
283840 |
|
|
|
|
|
|
|
|
|
|
28 |
38 |
-3005 |
|
|
|
||||||||||||||
|
303840 |
303850 |
303860 |
|
|
|
|
|
|
|
|
30 |
38 |
-3005 |
|
|
|
||||||||||||||
|
304040 |
304050 |
304060 |
|
|
|
|
|
|
|
|
30 |
40 |
-3505* |
|
|
|
||||||||||||||
|
314040 |
|
|
|
|
|
|
|
|
|
|
31,5 |
40 |
-3505 |
|
|
|
||||||||||||||
|
324240 |
|
|
|
|
|
|
|
|
|
|
32 |
42 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
44 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
45 |
-3505 |
|
|
|
||||||||||||||
|
384840 |
|
|
|
|
|
|
|
|
|
|
38 |
48 |
-4007* |
|
|
|
||||||||||||||
|
405040 |
405050 |
405060 |
405070 |
405080 |
|
|
|
|
|
|
40 |
50 |
-4007 |
|
|
|
||||||||||||||
|
405540 |
405550 |
405560 |
|
|
|
|
|
|
|
|
40 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455540 |
455550 |
455560 |
|
|
|
|
|
|
|
|
45 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455640 |
455650 |
455660 |
|
|
|
|
|
|
|
|
45 |
56 |
-4507 |
|
|
|
||||||||||||||
|
456040 |
456040 |
456050 |
456070 |
456080 |
|
|
|
|
|
|
45 |
60 |
-4507 |
|
|
|
||||||||||||||
|
506040 |
506040 |
506050 |
506070 |
506080 |
|
|
|
|
|
|
50 |
60 |
-5008 |
|
|
|
||||||||||||||
|
506240 |
506240 |
506250 |
506270 |
|
|
|
|
|
|
|
50 |
62 |
-5008 |
|
|
|
||||||||||||||
|
506540 |
506550 |
506560 |
506570 |
506580 |
|
5065100 |
5065120 |
|
|
|
50 |
65 |
-5008 |
|
|
|
||||||||||||||
|
557040 |
557050 |
557060 |
557070 |
|
|
|
|
|
|
|
55 |
70 |
-5508 |
|
|
|
||||||||||||||
|
607440 |
607450 |
607460 |
607470 |
607480 |
|
|
|
|
|
|
60 |
74 |
-6008 |
|
|
|
||||||||||||||
|
607540 |
607550 |
607560 |
607570 |
607580 |
|
6075100 |
6075120 |
|
|
|
60 |
75 |
-6008 |
|
|
|
||||||||||||||
|
|
|
637560 |
637570 |
637580 |
|
|
|
|
|
|
63 |
75 |
-6508* |
|
|
|
||||||||||||||
|
658040 |
658050 |
658060 |
658070 |
658080 |
|
|
|
|
|
|
65 |
80 |
-6508 |
|
|
|
||||||||||||||
|
708540 |
708550 |
708560 |
708570 |
708080 |
|
7085100 |
7085120 |
|
|
|
70 |
85 |
-7010 |
|
|
|
||||||||||||||
|
|
709050 |
709060 |
709070 |
709080 |
|
|
|
|
|
|
70 |
90 |
-7010 |
|
|
|
||||||||||||||
|
|
759050 |
759060 |
759070 |
759080 |
|
7590100 |
|
|
|
|
75 |
90 |
-7510 |
|
|
|
||||||||||||||
|
|
|
759060 |
759070 |
759580 |
|
7590100 |
|
|
|
|
75 |
95 |
-7510 |
|
|
|
||||||||||||||
|
809640 |
809650 |
809660 |
809670 |
809680 |
|
8096100 |
8096120 |
|
|
|
80 |
96 |
-8010 |
|
|
|
||||||||||||||
|
8011040 |
8011050 |
8011060 |
8011070 |
8011080 |
|
80110100 |
80110120 |
|
80110140 |
|
80 |
100 |
-8010 |
|
|
|
||||||||||||||
|
|
|
8511060 |
|
8511080 |
|
|
|
|
|
|
85 |
100 |
-9010* |
|
|
|
||||||||||||||
|
|
9011050 |
9011060 |
|
9011080 |
9011090 |
90110100 |
90100120 |
|
|
|
90 |
110 |
-9010 |
|
|
|
||||||||||||||
|
|
10012050 |
10012060 |
10012070 |
10012080 |
10012090 |
100120100 |
100120120 |
|
100120140 |
|
100 |
120 |
-10010 |
|
|
|
||||||||||||||
|
|
11013050 |
|
11013070 |
11013080 |
|
110130100 |
110130120 |
|
|
|
110 |
130 |
-12010* |
|
|
|
||||||||||||||
|
|
|
|
12014070 |
12014080 |
12014090 |
120140100 |
120140120 |
|
120140140 |
|
120 |
140 |
-12010 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
125145100 |
125145120 |
|
|
|
125 |
145 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
13015080 |
|
130150100 |
|
130145130 |
|
|
130 |
150 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
140160100 |
|
|
140160140 |
|
140 |
160 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
15017080 |
|
150170100 |
|
|
|
150170150 |
150 |
170 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
16718080 |
|
167180100 |
|
|
|
160180150 |
160 |
180 |
- |
|
|
|
||||||||||||||
