Ống lót chia kích thước lớn làm bằng CuSn8 và CuSn6 là các thành phần hiệu suất cao được thiết kế cho các ứng dụng hạng nặng. Các ống lót này được chế tạo với thiết kế chia, cho phép lắp đặt và tháo gỡ dễ dàng, ngay cả trong không gian chật hẹp hoặc khó tiếp cận.
CuSn8, còn được gọi là đồng thiếc phốt pho, là hợp kim gốc đồng có hàm lượng thiếc cao. Nó mang lại độ bền, khả năng chống mài mòn và bảo vệ chống ăn mòn tuyệt vời, làm cho nó phù hợp với các ứng dụng đòi hỏi khắt khe. Mặt khác, CuSn6 là một hợp kim tương tự với hàm lượng thiếc thấp hơn một chút, mang lại sự cân bằng tốt giữa độ bền, độ dẻo và khả năng gia công.
Cả ống lót chia CuSn8 và CuSn6 đều có khả năng xử lý tải trọng và áp suất cao, đảm bảo hiệu suất đáng tin cậy trong nhiều môi trường công nghiệp. Thiết kế được chế tạo chính xác của chúng đảm bảo căn chỉnh thích hợp và giảm thiểu ma sát, dẫn đến tuổi thọ dài hơn và giảm yêu cầu bảo trì.
Kích thước lớn của các ống lót này cho phép chúng được sử dụng trong máy móc, thiết bị và kết cấu hạng nặng, nơi các ống lót thông thường có thể không phù hợp. Tính linh hoạt và độ bền của chúng khiến chúng trở thành một lựa chọn tuyệt vời cho các ứng dụng yêu cầu khả năng căn chỉnh và chịu tải chính xác cao.


Ống lót tay áo bằng đồng



CácCuSn6/CuSn8Vòng bi trượt & ống lót tay áo bằng đồng thiếc có thể được cung cấp với các túi, rãnh hoặc lỗ thông cho các ứng dụng nặng hơn. Ống lót bọc, Đồng CuSn8P, DIN 1494 / ISO 3547, Bảo trì thấp được sản xuất theo đơn đặt hàng từ nhà máy công ty Trung Quốc. Ống lót thuộc dòng ỐNG LÓT TAY ÁO BỌC ĐỒNG THIẾC có sẵn theo kích thước mét và inch, theo thỏa thuận với DIN 1494 và ISO 3547.

Tính toán


VÒNG BI TRƯỢT SAE 660, Đường kính trong, mm, Chiều dài, Tải trọng F, Tốc độ, TÍNH TOÁN, Tốc độ trượt, Giá trị PV & Tải trọng, Nếu bạn cần hỗ trợ, vui lòng gửi yêu cầu cho chúng tôi: tiffany@viiplus.com

Chi tiết kỹ thuật

Khả năng chịu tải trọng riêng tĩnh≤ 120 [N/mm2]

• Khả năng chịu tải trọng riêng động≤ 40 [N/mm2]
• Tốc độ trượt≤ 2.5 [m/s] tùy thuộc vào bôi trơn
• Giá trị ma sát 0.05 [µ] đến 0.12 [µ]
• Căng thẳng nhiệt độ - 40 [°C] đến + 250 [°C]
• Giá trị PV tối đa 2.8 [N/mm² x m/s]

✔Vật liệu ống lót đồng thiếc tiêu chuẩn


Hàm lượng chì trong hợp kim đồng thiếc có hàm lượng chì cao nằm trong khoảng từ 7.00% đến 15.00% dải, Hợp kim C93200, còn được gọi là C932, đồng chịu lực, SAE 660, đồng SAE 660 và đồng chịu lực SAE 660

Vật liệu hợp kim ống lót thông số kỹ thuật tương tự hoặc tương đương

Lắp ráp ống lót đồng

Vòng bi được dự định để ép vào vỏ với dung sai H7. Đường kính trong của ổ trượt sau đó sẽ giữ dung sai H9.
Vòng bi đồng mặt bích cán với túi bôi trơn.
Sản xuất tùy chỉnh ống lót
Chúng tôi có thể cung cấp các kích thước, hình dạng, hình thức hoặc chiều dài đặc biệt theo yêu cầu. Vui lòng liên hệ với chúng tôi để được báo giá hoặc biết thêm thông tin.


Vòng bi tự bôi trơn

Bôi trơn nên được thực hiện thông qua các trục hoặc xuyên tâm qua vỏ. Tất cả các loại mỡ hoặc dầu thông thường đều có thể được sử dụng.
Tuy nhiên, nếu bạn không thể tìm thấy những gì bạn đang tìm kiếm, vui lòng đừng ngần ngại liên hệ với nhóm bán hàng của chúng tôi, những người sẽ rất vui khi được nghe từ bạn và giải quyết các yêu cầu của bạn cho phù hợp.
Vòng bi mặt bích cán với cổ áo túi dầu Vòng bi bọc đồng Vòng bi bọc đồng với lỗ hình kim cương CuSn8. DIN 17662: FB090 FB092 FB092H WF WB700 WB702 WB800 WB802
Lựa chọn vòng biTRANG WEB TRỰC TUYẾN VIIPLUS CHINA:WWW.BRONZEGLEITLAGER.COM VÒNG BI đã phát triển các loại vật liệu vòng bi.
Theo điều kiện làm việc khác nhau. Người dùng có thể chọn vật liệu cơ sở vật liệu dựa trên môi trường làm việc của vòng bi, tải trọng tốc độ, yêu cầu chống mài mòn, phương pháp di chuyển, v.v.
Tải trọng vòng bi:
Bụi cây hình trụ, bụi cây mặt bích
P=F/dXL
Là yếu tố của khe hở, vát bụi cây, rãnh dầu, v.v., Tải trọng thực tế (P) cao hơn lý thuyết tính toán (P)
Tải trọng vòng bi
Chuyển động quay
Chuyển động dao động
Chuyển động quay
PV là tích của tải trọng vòng bi cụ thể P và tốc độ trượt V, đây là ngày thiết kế rất quan trọng. Chúng tôi khuyên bạn nên
thiết kế giá trị PV thấp hơn sẽ dẫn đến tuổi thọ dài hơn. Ngoài ra, đừng vượt quá mức tối đa của tải trọng, tốc độ, nhiệt độ vật liệu và thấp hơn nếu có thể.
Vòng bi tự bôi trơn
Vòng bi, vỏ và dụng cụ lắp phải được giữ sạch trong quá trình lắp. Vui lòng thông báo đặc biệt cho chúng tôi nếu bạn sử dụng vật liệu mềm để sản xuất vỏ. Để việc lắp đặt dễ dàng. các đầu trục phải được vát.












Tổng quan


CuSn8ống tay áo đồng trục quay đồng thiếc
Thuộc về đồng chịu nhiệt cường độ cao, tính chất cơ học ổn định ở nhiệt độ cao (400 ℃), có khả năng chống ma sát tốt, trong khí quyển, nước ngọt và khả năng chống ăn mòn nước biển rất tốt, gia công nóng tốt dưới áp suất, tăng cường xử lý nhiệt, hàn, không dễ hàn tốt, khả năng gia công tốt

Chúng tôi có nhiều lựa chọn vòng bi phẳng và mặt bích 090 & 092 Cu Sn8. DIN 17662 cho các ứng dụng khác nhau. Với hàng tồn kho tiêu chuẩn và kích thước inch trong kho của chúng tôi và với sự hợp tác của các nhà thầu phụ có tay nghề, chúng tôi là một trong những nhà cung cấp đáng tin cậy nhất hiện có. Với chúng tôi, bạn có thể đặt hàng các sản phẩm ống lót của mình theo bản vẽ và thông số kỹ thuật của riêng bạn hoặc bạn có thể chọn từ nhiều lựa chọn tiêu chuẩn rộng lớn của chúng tôi. Ngoài ra, thời gian giao hàng ngắn và hậu cần tốt của chúng tôi giúp chúng tôi trở thành một đối tác hiệu quả và đáng tin cậy.

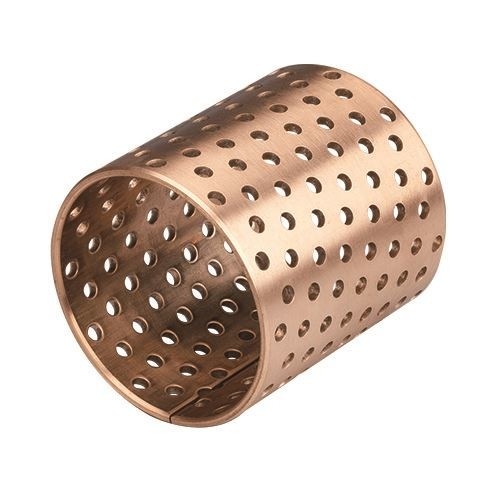

Nguyên liệu thô của FB090 là hợp kim xanh thiếc chứa phốt pho cấp cao được cán nóng. Loại vòng bi trượt này chủ yếu được thiết kế để chịu tải trọng nặng và va đập. Toàn bộ bề mặt trượt của vòng bi có chứa các lỗ dầu bôi trơn, tạo thành một lớp màng bôi trơn trong quá trình vận hành và khởi động để giảm ma sát. FB090 cho chuyển động hướng tâm, xoay và hướng trục, đặc biệt đối với tải trọng từ trung bình đến cao.
Nguyên liệu thô bằng đồng kim loại là cơ sở kỹ thuật và vật liệu quan trọng nhất của ngành công nghiệp hiện đại

Các sản phẩm ống lót đồng chính: hợp kim đồng, đồng thau, đồng thau chì, đồng thau thiếc, đồng thiếc, đồng phốt pho, đồng nhôm, đồng thau nhôm, đồng thau thiếc, đồng thiếc, các thông số kỹ thuật đặc biệt có thể được tùy chỉnh!

Đặc điểm cấu trúc

1. Dễ dàng cài đặt

2. Túi dầu chứa dầu bôi trơn

3. Khả năng chịu tải cao

4. Hoạt động tốt trong điều kiện làm việc khắc nghiệt

5. Nhiệt độ hoạt động của quạt rộng

Các ứng dụng chính


Ứng dụng ống lót đồng với túi dầu cho Máy móc lâm nghiệp, xây dựng và nông nghiệp, cần cẩu, xe nâng và thiết bị nâng, v.v.
Hình dạng và loại tay áo
Tùy chỉnh kích thước ống lót đồng không chuẩn
Chúng tôi có thể đề xuất kích thước, hình dạng và hình dạng hoặc chiều dài tương ứng theo yêu cầu. Vui lòng liên hệ với chúng tôi để được báo giá hoặc biết thêm thông tin.
