| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Bụi cây hình trụ |
| MOQ: | đàm phán price Giá nhà máy Trung Quốc |
| giá bán: | Cheap Price Made in china |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | KÍCH THƯỚC TIÊU CHUẨN |

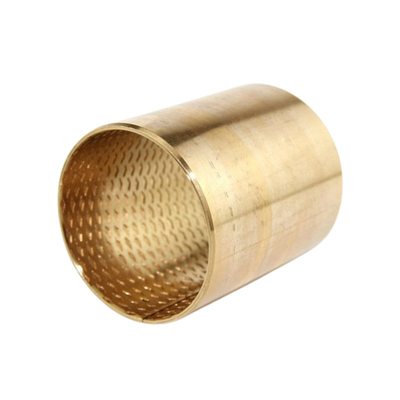

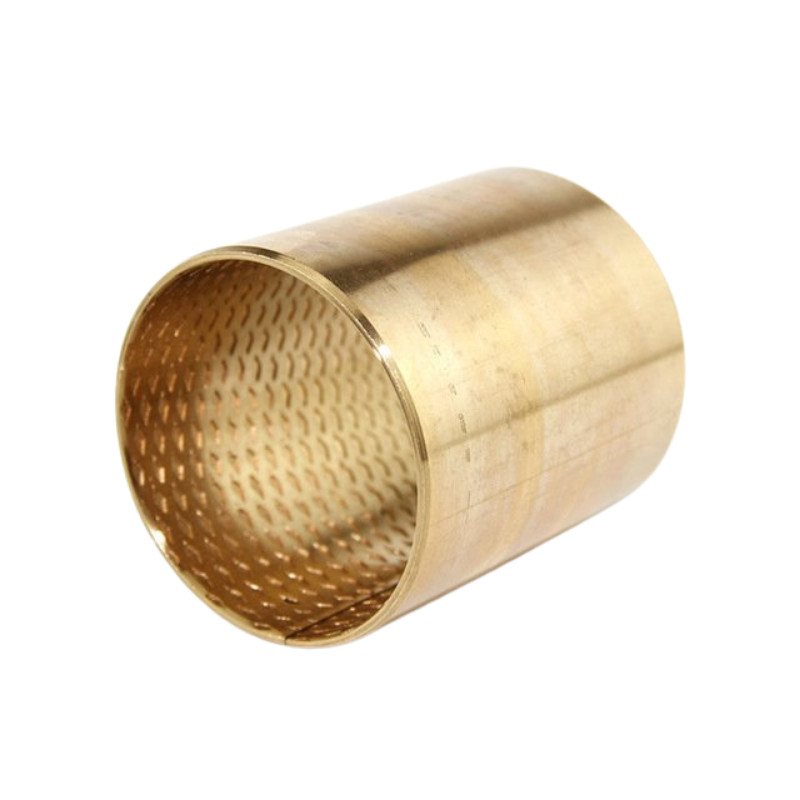

Các vỏ vỏ bằng đồng có khả năng chịu tải cao, được chế tạo từ vật liệu CuSn8, được thiết kế để chịu được tải trọng và điều kiện khắt khe.đảm bảo độ bền đặc biệt và hiệu suất lâu dài.
Các nhâm bôi trơn, được đặt một cách chiến lược trong vỏ, cung cấp một phương tiện để bôi trơn hiệu quả, giảm ma sát và tạo ra nhiệt.Tính năng thiết kế này không chỉ làm tăng hiệu quả hoạt động của các vỏ mà còn kéo dài tuổi thọ của chúng.
Những vỏ tay bằng đồng này phù hợp với một loạt các ứng dụng công nghiệp, bao gồm máy móc, thiết bị và các hoạt động hạng nặng, nơi tải trọng và độ chính xác cao là tối quan trọng.Các khả năng xây dựng và bôi trơn mạnh mẽ của chúng làm cho chúng trở thành một sự lựa chọn đáng tin cậy để đảm bảo hoạt động trơn tru và hiệu quả trong điều kiện khó khăn.
Tóm lại, high load capacity bronze sleeve bushings made of CuSn8 with lubrication indents offer a robust and long-lasting solution for industrial applications that require exceptional performance and durability.
Việc giới thiệu sản phẩm
Vòng đệm đồng được làm bằng dải hợp kim đồng cao mật độ với công thức đặc biệt.Bề mặt có thể được cuộn bằng kim cương hoặc lỗ dầu bán cầu và rãnh dầu theo yêu cầu của người dùngNó có những lợi thế:mật độ cao, dung lượng chịu đựng lớn, khả năng chịu mòn tốt, tuổi thọ dài, vv, để thay thế cho tay áo đồng đúc truyền thống, có thểgiảm khối lượng cơ khí và giảm chi phíĐược sử dụng rộng rãi trong máy móc nâng, máy móc xây dựng, khung xe máy kéo, công nghiệp máy công cụ và máy đào, nhưng cũng có thể được làm thành vòng bi, vòng bi,Ghi đẩy, và quả bóng, và các hình thức khác.
Các hình dạng vòng bi có sẵn ở kích thước tiêu chuẩn
Cây bụi hình trụ
Các hình dạng vòng bi theo yêu cầu: bụi trụ có kích thước không chuẩn, bụi lót, tấm trượt, thiết kế vòng bi tùy chỉnh
Thiết bị xử lý và nâng cơ khí, xi lanh thủy lực, thiết bị khí nén, thiết bị y tế, máy móc dệt may, thiết bị nông nghiệp, v.v.
Các vòng bi đồng và vỏ tay giả đồng làm bằng:CuSn8với các đường nhúng bôi trơn
ID vỏ 90mm, OD 95mm, L= 80mm, OD của vòm - 110mm, loại F, DIN 1494 (CuSn8P)
CuSn8 với
thành phần
Sn 8 %
P < 0,05 %
Cu nghỉ ngơi
|
Hiệu suất hoạt động |
|
|
Khô |
Người nghèo. |
|
Dầu bôi trơn |
Tốt lắm. |
|
Mỡ bôi trơn |
Tốt lắm. |
|
Nước bôi trơn |
Người nghèo. |
|
Dầu xử lý được bôi trơn |
Người nghèo. |
|
Tiêu chuẩn ngày |
Kích thước quá mức |
Nhà ở nhàm chán |
ID.Size |
|
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180 ~ 250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250 ~ 315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
| Dữ liệu kỹ thuật | |
|---|---|
| Vật liệu: | Cu 91,3% Sn 8,5% P |
| Tiêu chuẩn: | Cu Sn8. DIN 17662. CW453K |
| Lớp trượt (trọng lượng): | Đồng nhất |
| Độ bền kéo Rm: | 450N/mm2 |
| Năng lượng năng suất Rp 0.2: | 250N/mm2 |
| Chiều dài trong % A10: | 0.4 |
| Độ cứng: | 90-120 HB |
| Tỷ lệ ma sát: | 0.08-0.25μ |
| Độ dẫn nhiệt: | 60W/m·K |
| Phạm vi nhiệt độ: | -100 °C/200 °C |
| Max. tải tĩnh: | 120 N/mm2 |
| Max. tải, động lực: | 40 N/mm2 |
| Tốc độ trượt tối đa (w.lubr): | 2.5 m/s |
| Giá trị Pv, Mpa x m/s, kont / int: | 2.8 |
| Vật liệu chống | |
| Độ cứng trục khuyến cáo: | >210HB |
| Rec. độ thô bề mặt trục (Ra) | 1.6 |
| Khả năng dung nạp khuyến cáo: | e7-f7 |
| Nhà: | H7 |
| Giấy chứng minh. | - Bệnh quá liều. | F1 | f 2 | L 0 - 0.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | + 0.043 0 |
16 | + 0.065 + 0.030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | + 0.075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | + 0.052 | 27 | + 0.035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | + 0.085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | + 0.045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | + 0.062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | + 0.100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | + 0.074 | 70 | + 0.055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | + 0.120 + 0.070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
