Tên thương hiệu: | VIIPLUS |
Số mẫu: | máy giặt lực đẩy |
MOQ: | Thỏa thuận |
giá bán: | có thể đàm phán |
Điều khoản thanh toán: | T / T |
Khả năng cung cấp: | 8000000 mảnh / miếng một tuần |

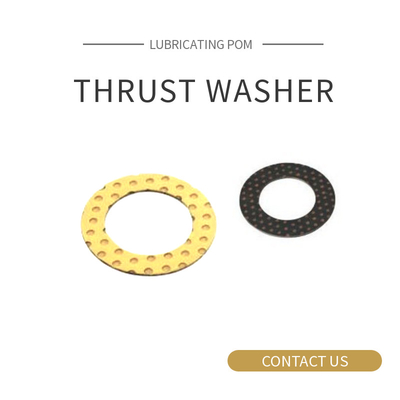

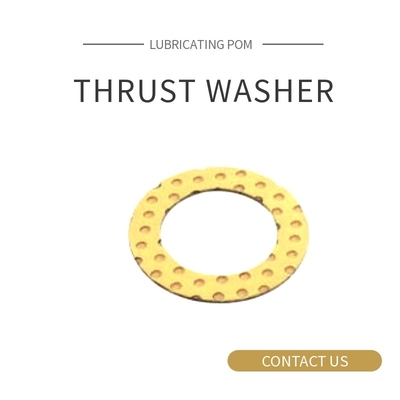

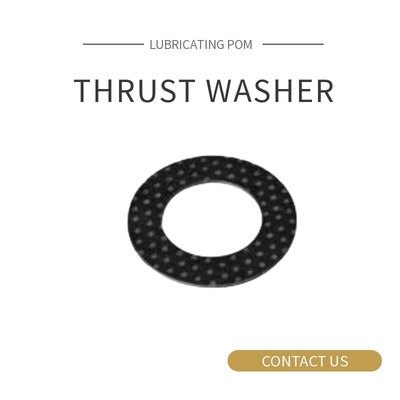

Vòng đệm chặn MoS2 là một thành phần được thiết kế chính xác, đóng vai trò quan trọng trong hệ thống ổ đỡ chặn. Được làm từ sự kết hợp của MoS2 (molybdenum disulfide) và các vật liệu chất lượng cao khác, nó mang lại khả năng chống mài mòn và giảm ma sát vượt trội.
POM (Polyoxymethylene) thường được sử dụng làm vật liệu nền cho vòng đệm chặn, cung cấp các đặc tính cơ học và độ ổn định tuyệt vời. Thép carbon thấp gia cố thêm làm tăng cường tính toàn vẹn cấu trúc và độ bền của vòng đệm.
Vòng đệm chặn polymer, với thành phần độc đáo của nó, có thể chịu được tải trọng và nhiệt độ cao trong khi vẫn duy trì hoạt động trơn tru và hiệu quả. Điều này làm cho nó trở thành một lựa chọn phù hợp cho nhiều ứng dụng công nghiệp, bao gồm máy móc và thiết bị hạng nặng.
Vòng đệm ổ đỡ chặn, là một phần của cụm ổ đỡ chặn, đảm bảo hiệu suất ổn định và đáng tin cậy bằng cách phân phối đều tải trọng và giảm ma sát. Thiết kế phù hợp chính xác của nó đảm bảo sự phù hợp an toàn và lâu dài trong hệ thống ổ đỡ.
Tóm lại, vòng đệm chặn MoS2, với sự kết hợp của POM, thép carbon thấp và vật liệu polymer, cung cấp một giải pháp hiệu suất cao cho hệ thống ổ đỡ chặn. Nó đảm bảo hoạt động trơn tru và hiệu quả, giảm hao mòn và ma sát, đồng thời tăng độ bền, làm cho nó trở thành một lựa chọn đáng tin cậy cho các ứng dụng công nghiệp.
Các dạng ổ trục được sản xuất theo đơn đặt hàng: Ống lót hình trụ bằng hợp kim đồng theo ISO 4379, các bộ phận đặc biệt theo ISO, DIN hoặc thiết kế của khách hàng, các hợp kim đặc biệtVòng đệm chặn: vòng đệm chặn bôi trơn biên
Loại vòng đệm chặn: ổ trục tự bôi trơn không dầu
Mẫu vòng đệm chặn: sf-2wc
Tổ chức vật liệu
1. Hỗn hợp polyformaldehyde biến tính (POM) và chì có khả năng chống mài mòn cao và hệ số ma sát thấp ngay cả trong trường hợp thiếu dầu tức thời. Bề mặt ổ trục được bố trí đều với một góc xoắn của hố chứa dầu, lắp ráp, phải được phủ mỡ.
2. Lớp bột đồng dày 0,2-0,3mm có khả năng chịu tải và chống mài mòn tốt, và độ dẫn nhiệt tốt có thể truyền nhiệt sinh ra trong quá trình vận hành của ổ trục kịp thời. Vật liệu composite có thể thấm vào khe hở của quả bóng bột đồng và cải thiện cường độ liên kết.
3. Thép carbon thấp 0,4~2,2, cải thiện khả năng chịu tải và chức năng truyền nhiệt của ổ trục.
4. Mạ điện đồng/thiếc, lớp phủ đồng 0,008mm, lớp phủ thiếc 0,05mm, để ổ trục có chức năng chống ăn mòn tốt.
Di (mm) | Do (mm) | ST (mm) | dD (mm) | dP (mm) | Ha max. (mm) | Ha min. (mm) | |
WC08DX | 10 | 20 | 1.58 | 1.2 | 0.95 | ||
WC10DX | 12 | 24 | 1.58 | 1.75 | 18 | 1.2 | 0.95 |
WC12DX | 14 | 26 | 1.58 | 2.25 | 20 | 1.2 | 0.95 |
WC14DX | 16 | 30 | 1.58 | 2.25 | 22 | 1.2 | 0.95 |
WC16DX | 18 | 32 | 1.58 | 2.25 | 25 | 1.2 | 0.95 |
WC18DX | 20 | 36 | 1.58 | 3.25 | 28 | 1.2 | 0.95 |
WC20DX | 22 | 38 | 1.58 | 3.25 | 30 | 1.2 | 0.95 |
WC22DX | 24 | 42 | 1.58 | 3.25 | 33 | 1.2 | 0.95 |
WC24DX | 26 | 44 | 1.58 | 3.25 | 35 | 1.2 | 0.95 |
WC25DX | 28 | 48 | 1.58 | 4.25 | 38 | 1.2 | 0.95 |
WC30DX | 32 | 54 | 1.58 | 4.25 | 43 | 1.2 | 0.95 |
WC35DX | 38 | 62 | 1.58 | 4.25 | 50 | 1.2 | 0.95 |
WC40DX | 42 | 66 | 1.58 | 4.25 | 54 | 1.2 | 0.95 |
WC45DX | 48 | 74 | 2.6 | 4.25 | 61 | 1.7 | 1.45 |
WC50DX | 52 | 78 | 2.6 | 4.25 | 65 | 1.7 | 1.45 |
Nó đặc biệt thích hợp cho chuyển động quay, chuyển động xoay dưới tải trọng nặng và tốc độ thấp cũng như các bộ phận thường xuyên được mở và đóng dưới tải nhưng không dễ tạo thành bôi trơn chất lỏng. Trong điều kiện bôi trơn biên, nó có thể được sử dụng trong một thời gian dài mà không cần tiếp nhiên liệu và bảo trì, và tiếp nhiên liệu trong quá trình có thể kéo dài tuổi thọ của ổ trục. Lớp nhựa trên bề mặt của nó có thể để lại một lượng biên nhất định khi ống lót được hình thành và có thể được xử lý bởi chính nó sau khi được ép vào lỗ, để đạt được kích thước lắp ráp tốt hơn.
Hiện tại, nó chủ yếu được sử dụng trong máy móc luyện kim, máy móc khai thác mỏ, máy móc bảo tồn nước, khung gầm ô tô, máy móc xây dựng, máy móc nông nghiệp, máy móc cán thép, v.v.
Kích thước tiêu chuẩn của dòng vòng đệm sf-2wc
kích thước trục |
kích thước vòng đệm chặn |
kích thước vòng đệm chặn |
Kích thước lắp đặt |
||||||
d +0.25 |
D -0.25 |
T -0.05 |
M±0.125 |
|
t±0.20 |
D1+0.12 |
|||
8 |
SF-2WC 10 |
10 |
20 |
1.5 |
15 |
1.5 |
1.0 |
20 |
|
10 |
SF-2WC 12 |
12 |
24 |
18 |
24 |
||||
12 |
SF-2WC 14 |
14 |
26 |
20 |
2.0 |
26 |
|||
14 |
SF-2WC 16 |
16 |
30 |
23 |
30 |
||||
16 |
SF-2WC 18 |
18 |
32 |
2.0 |
25 |
32 |
|||
18 |
SF-2WC 20 |
20 |
36 |
28 |
3.0 |
36 |
|||
20 |
SF-2WC 22 |
22 |
38 |
30 |
38 |
||||
22 |
SF-2WC 24 |
24 |
42 |
33 |
42 |
||||
24 |
SF-2WC 26 |
26 |
44 |
35 |
44 |
||||
26 |
SF-2WC 28 |
28 |
48 |
38 |
4.0 |
48 |
|||
30 |
SF-2WC 32 |
32 |
54 |
43 |
54 |
||||
36 |
SF-2WC 38 |
38 |
62 |
50 |
62 |
||||
40 |
SF-2WC 42 |
42 |
66 |
54 |
66 |
||||
46 |
SF-2WC 48 |
48 |
74 |
61 |
1.5 |
74 |
|||
50 |
SF-2WC 52 |
52 |
78 |
65 |
78 |
||||
60 |
SF-2WC 62 |
62 |
90 |
76 |
90 |
1. Hỗn hợp polyformaldehyde biến tính (POM) và chì có khả năng chống mài mòn cao và hệ số ma sát thấp ngay cả trong trường hợp thiếu dầu tức thời. Bề mặt ổ trục được bố trí đều với một góc xoắn của hố chứa dầu, lắp ráp, phải được phủ mỡ.
2. Lớp bột đồng dày 0,2-0,3mm có khả năng chịu tải và chống mài mòn tốt, và độ dẫn nhiệt tốt có thể truyền nhiệt sinh ra trong quá trình vận hành của ổ trục kịp thời. Vật liệu composite có thể thấm vào khe hở của quả bóng bột đồng và cải thiện cường độ liên kết.
3. Thép carbon thấp 0,4~2,2, cải thiện khả năng chịu tải và chức năng truyền nhiệt của ổ trục.
4. Mạ điện đồng/thiếc, lớp phủ đồng 0,008mm, lớp phủ thiếc 0,05mm, để ổ trục có chức năng chống ăn mòn tốt.

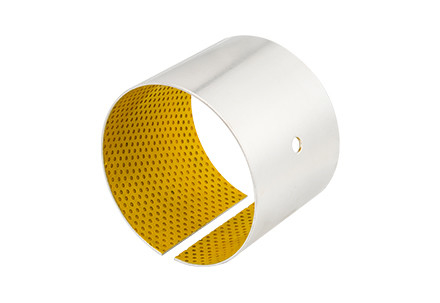

Ổ trục composite: ổ trục bôi trơn biên được làm bằng tấm thép carbon thấp chất lượng cao, với bột đồng hình cầu thiêu kết ở giữa, bề mặt cán polyambrose (POM) đã được sửa đổi và hố chứa dầu. Khả năng chịu tải tốt, chống mài mòn tốt. Nó phù hợp với điều kiện nhiệt độ bình thường và những nơi tải nặng tốc độ thấp, thay thế ống đồng truyền thống, cả giảm chi phí và kéo dài tuổi thọ. Trong điều kiện bôi trơn biên trong một thời gian dài mà không cần bảo trì dầu, nhưng trong quá trình bôi dầu quá mức làm cho tuổi thọ của ổ trục dài hơn. Chất dẻo bề mặt có thể giữ một lượng biên nhất định khi nó được xử lý và đúc, và có thể được xử lý bởi chính nó sau khi nó được lắp ráp và ép vào lỗ ghế, để đạt được kích thước lắp ráp tốt hơn.
Nó được sử dụng rộng rãi trong khung gầm ô tô, máy rèn và ép, máy móc luyện kim và khai thác mỏ, máy móc kỹ thuật, nước và điện, ngành cán thép và các lĩnh vực khác. Bề mặt sản phẩm không chứa chì, miền sử dụng có thể mở rộng đến miền có yêu cầu bảo vệ môi trường.
Áp suất chịu lực tối đa (tĩnh): 250 N/mm2
Áp suất chịu lực tối đa (động): 140N/mm 2
Hệ số ma sát (bôi trơn bằng mỡ): 0,05 ~ 0,25
Tốc độ trượt tối đa (bôi trơn bằng mỡ): 2,5m/s
Giá trị PV tối đa (bôi trơn bằng mỡ): 2,8n/mm2. M/s
Nhiệt độ hoạt động: -40℃~+130℃
DX0606, DX0608, DX0610, DX0806, DX0808, DX0810, DX1010, DX1012, DX1015, DX1020, DX1210, DX1212, DX1220, DX1225, DX1310, DX1412, DX1415, DX1420, DX1425, DX1510, DX1512, DX1515, DX1520, DX1625, DX1610, DX1710, DX1712, DX1720, DX1810, DX1812, DX1815, DX1820, DX1825, DX2012, DX2015, DX2020, DX2025, DX2030, DX2210, DX2212, DX 2215, DX2220, DX2225, DX2230, DX2415, DX 2420, DX 2425, DX 2512, DX 2515, DX 2525, DX 2525, DX 2540, DX 2550, DX 2815, DX 2820, DX 2840, DX 3012, DX 3015, DX 3025, DX 3030, DX 3030, DX 3040, DX 3220, DX 3230, DX 3240, DX 3512, DX 3515, DX 3525, DX 3540, DX 3550, DX3815, DX 3830, DX 3840, DX 4025, DX 4040, DX 4050, DX 4520, DX 4525, DX 4540, DX 4550, DX 5020, DX 5030, DX 5040, DX 5050, DX 5060, DX 5530, DX 5540, DX 5560, DX 6040, DX 6060, DX 6060, DX 6060, DX 6530, DX 6540, DX 7040, DX 7060, DX 7060, DX 7060, DX 7080, DX 7530, DX 7540, DX 7550, DX 7560, DX 7570, DX 7580, DX 8040, DX 8060, DX 8080, DX 80100, DX 8540, DX 8560, DX 8580, DX 85100, DX9040, DX 9050, DX 9060, DX 9080, DX 90100
VIIPLUS Là một trong những doanh nghiệp vững mạnh ở Trung Quốc chuyên sản xuất ổ trục tự bôi trơn, ổ trượt, ổ composite, ổ không dầu, ổ khô và ổ không cần bảo trì. Chất lượng và hiệu suất của sản phẩm đã đạt đến trình độ của các đối tác nước ngoài.
Lĩnh vực ứng dụng
Do sự kết hợp của các đặc tính và hiệu suất vật liệu, ống lót COMPOSITE WASHER đã được sử dụng và quảng bá rộng rãi hơn so với các ổ trục tự bôi trơn thông thường. Cấu trúc thành mỏng, kích thước nhỏ, trọng lượng nhẹ, giúp ống lót COMPOSITE dễ sử dụng. Dựa trên các đặc tính vật liệu của hỗn hợp lớp chống mài mòn, các sản phẩm pom phù hợp với các ứng dụng khó bảo trì và khó dầu, không dầu và ít dầu. Trong quá trình sử dụng, hỗn hợp tạo thành một màng truyền để bảo vệ trục mài khỏi bị cắn trục. hỗn hợp có khả năng chống mài mòn tuyệt vời và hệ số ma sát thấp, cũng như một lượng đàn hồi thích hợp, có thể phân phối ứng suất trên một bề mặt tiếp xúc rộng, do đó cải thiện khả năng chịu tải của các sản phẩm ổ trượt (xem). Do đó, các sản phẩm ổ trượt phù hợp với các dịp quay, xoay, trượt dọc trục và các dịp khác.
Máy móc nông nghiệp và máy móc thực phẩm
Máy kéo, máy gặt đập liên hợp, máy đóng kiện (cỏ khô, rơm, v.v.); Máy ép kiện, thiết bị chế biến thịt, máy thu hoạch khoai tây, máy phun, máy sấy ngũ cốc, thiết bị trồng trọt, thiết bị sản xuất bia, v.v.
Ngành công nghiệp ô tô
Trong ứng dụng điển hình của ngành bao gồm: bướm ga, phanh và bàn đạp ly hợp, cơ chế điều chỉnh gương, cần gạt nước, cơ chế nâng cửa sổ, tổ chức cửa sổ trời, cần điều khiển, cơ chế căng dây an toàn, cơ chế điều chỉnh ghế, bộ giảm xóc, động cơ, hệ thống treo, bộ chế hòa khí, bản lề cửa, vali, bản lề mui xe, với thanh giằng và đầu bi, van tiết lưu, cột lái và thiết bị lái, v.v.
Thiết bị gia dụng, thiết bị thương mại, thiết bị bệnh viện
Điều hòa không khí, máy hút bụi, máy rửa chén, máy may, máy giặt, tủ lạnh, máy photocopy, máy in, máy quét, hệ thống xử lý thư, thiết bị phân loại thư, thiết bị nha khoa, thiết bị X-quang, bàn mổ, v.v.
Ngành công nghiệp thủy lực
Bơm bánh răng, bơm nước, bơm piston, van bi, van bướm, van trộn, van điều khiển, máy nén khí qua lại, phanh thủy lực, máy nén ly tâm, xi lanh thủy lực, v.v.
Máy móc xây dựng, ngành công nghiệp máy móc
Máy xúc, thang máy thủy lực, máy trộn bê tông, xe nâng hàng, xi lanh thủy lực, thiết bị căng đai, cần cẩu, xe tải vữa, xe nâng pallet, thang máy khí nén, máy ủi, thang cuốn, đường đi bộ, rơ moóc hạng nặng, thiết bị truyền dịch, bộ nạp bên, v.v.
Các ứng dụng khác
Xe đạp, xe máy, dụng cụ, máy kéo sợi, cưa reciprocating, máy cắt, máy dệt, máy dệt, máy nút, hệ thống đóng gói, thiết bị máy móc đóng đinh, thiết bị sản xuất kính, v.v.
