| Tên thương hiệu: | Viiplus Wrapper bronze bearing |
| Số mẫu: | Vòng bi bằng đồng |
| MOQ: | Đàm phán |
| giá bán: | negotiate |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | Vòng bi đồng đục lỗ ， Vòng bi bọc đồng trơn |
Vòng bi đồng bọc, được chế tạo bằng vật liệu CuSn8 từ Wieland-B09, là minh chứng cho kỹ thuật chính xác và độ bền. CuSn8, một hợp kim đồng thau được đánh giá cao, mang lại khả năng chống mài mòn và chịu tải vượt trội, khiến nó trở thành lựa chọn lý tưởng cho các vòng bi đòi hỏi cả độ bền và độ tin cậy.
Thiết kế của Vòng bi đồng bọc kết hợp cơ chế bọc không chỉ tăng cường tính toàn vẹn cấu trúc của chúng mà còn cải thiện hiệu suất của chúng trong môi trường chịu áp lực cao. Kỹ thuật bọc độc đáo này cho phép phân bố đều tải trọng, giảm thiểu hao mòn và kéo dài tuổi thọ của vòng bi.
Wieland-B09, một nhà sản xuất kim loại và hợp kim chất lượng cao nổi tiếng, đảm bảo rằng vật liệu CuSn8 được sử dụng trong các vòng bi này đáp ứng các tiêu chuẩn nghiêm ngặt nhất về độ tinh khiết và tính nhất quán. Điều này đảm bảo rằng vòng bi hoạt động nhất quán và đáng tin cậy, ngay cả trong những điều kiện khắc nghiệt nhất.
Tóm lại, Vòng bi đồng bọc được làm bằng vật liệu CuSn8 của Wieland-B09 mang lại sự kết hợp giữa độ bền, độ bền và độ chính xác mà không có đối thủ cạnh tranh trong ngành. Cho dù được sử dụng trong máy móc hạng nặng hay các ứng dụng hiệu suất cao, những vòng bi này chắc chắn sẽ mang lại hiệu suất vượt trội và độ tin cậy lâu dài.

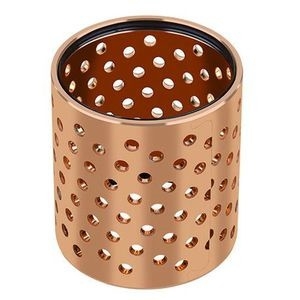

Vòng bi đục lỗ bằng đồng bọc có nguồn gốc từ vòng bi đồng bọc và cũng được bọc bằng đồng có thể tạo hình nguội đồng nhất (CuSn8). Điểm khác biệt chính là loạt vòng bi đồng bọc có các vết lõm trên bề mặt trượt được thay thế bằng các lỗ thông. Điều này cho phép loạt vòng bi đục lỗ bằng đồng bọc có khả năng thu thập chất bôi trơn lớn hơn so với các vết lõm. Những lỗ thông này đóng vai trò là kho chứa chất bôi trơn để nhanh chóng tạo thành một lớp màng bôi trơn trong chuyển động bắt đầu và sau đó giảm ma sát khởi động.
Đặt hàng vòng bi đục lỗ bằng đồng bọc trực tuyến
Xem danh mục vòng bi đục lỗ bằng đồng bọc trực tuyến của chúng tôi với hơn 10.000 Vòng bi đục lỗ bằng đồng bọc với đầy đủ kích thước & các mẫu có sẵn để tải xuống - Nhận báo giá miễn phí!
Vòng bi đục lỗ bằng đồng bọc là vòng bi thành mỏng được làm bằng vật liệu đồng, được xử lý đều và có trật tự thông qua các lỗ phun dầu và được cuộn lên. Vòng bi có ưu điểm là lưu trữ dầu lớn, lắp đặt thuận tiện và thể tích thiết kế nhỏ, đồng thời có thể thay thế việc sử dụng ống đồng, có thể giảm đáng kể chi phí. Hiện tại, sản phẩm đã được sử dụng trong băng tải, thang máy, máy cán, máy san bằng, chẳng hạn nhưtải trọng trung bình, các dịp tốc độ thấp.
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≦0.3 | ≦0.1 | 7.5~8.5 | 7.5~8.5 | còn lại |
| CuSn6.5P0.1 | |||
| Cu | Sn | P | khác |
| còn lại | 6.0-7.0 | 0.1-0.25 | ≤ 0.5 |
| Chỉ số hiệu suất | Dữ liệu | |
| Tải trọng tối đa | Tải trọng tĩnh | 120N/mm² |
| Tải trọng động | 40N/mm² | |
| Vận tốc tuyến tính tối đa | 2.5m/s | |
| Giá trị PV cao | 2.8N/mm²・m/s | |
| Hệ số ma sát | 0.08~0.25 | |
| Việc sử dụng nhiệt độ | -100℃~+200℃ | |
| Hệ số dẫn nhiệt | 60W/m・K | |
| Hệ số giãn nở nhiệt | 15×-6/K | |
Rãnh dầu hình thoi, vòng bi đục lỗ bằng đồng bọc, vì rãnh có một độ sâu nhất định, nên nó có khả năng lưu trữ dầu nhất định, trong không gian sử dụng kín, có thể phát huy tác dụng tự bôi trơn rất tốt, dầu và mỡ có thể được lưu trữ trong ống lót vòng bi bằng đồng trong một thời gian dài.
Vòng bi đục lỗ bằng đồng bọc tham khảo ISO 3547, bạn có thể nhấp vào đây để biết thêm các yêu cầu kỹ thuậtISO 3547 part .pdf

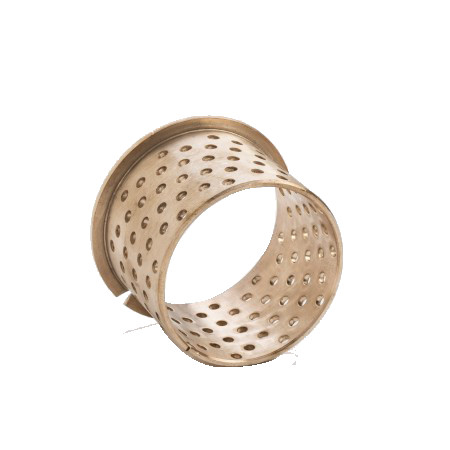

Do đó, bạn có thể tùy chỉnh các loạivòng bi bằng đồng lỗ rãnh dầu từ chúng tôi, chẳng hạn như lỗ thông tròn hoặc rãnh dầu hình kim cương, cấu trúc mặt bích hoặc cấu trúc hình trụ thẳng và các vật liệu đặc biệt khác. Ví dụ: bạn có thể tùy chỉnh vật liệu cusn8 từ chúng tôi, thân thiện với môi trường và không chứa chì, phù hợp với y tế, thực phẩm và các loại máy móc khác.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nhấp vào đây để xem PDF để biết thêm thông tin về vòng bi đục lỗ bằng đồng bọcWrapped Bronze Bushings.pdf
Đường kính tiêu chuẩn |
Kích thước OD |
Lỗ vỏ |
Kích thước ID |
Đường kính trục phù hợp |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
Bạn có thể chọn để sử dụng trong máy móc nâng hạ, máy móc xây dựng, khung gầm máy kéo ô tô, ngành công nghiệp máy công cụ và máy móc khai thác, nhưng cũng có thể được chế tạo thành ống lót vòng bi, ống lót mặt bích, vòng đệm chặn và bát bi và các dạng khác.
