Lối xích cuộn trục trục

ViiplusỐng xích cuộn cong được thiết kế để chứa tải trọng trục lớn và tải trọng đỉnh.

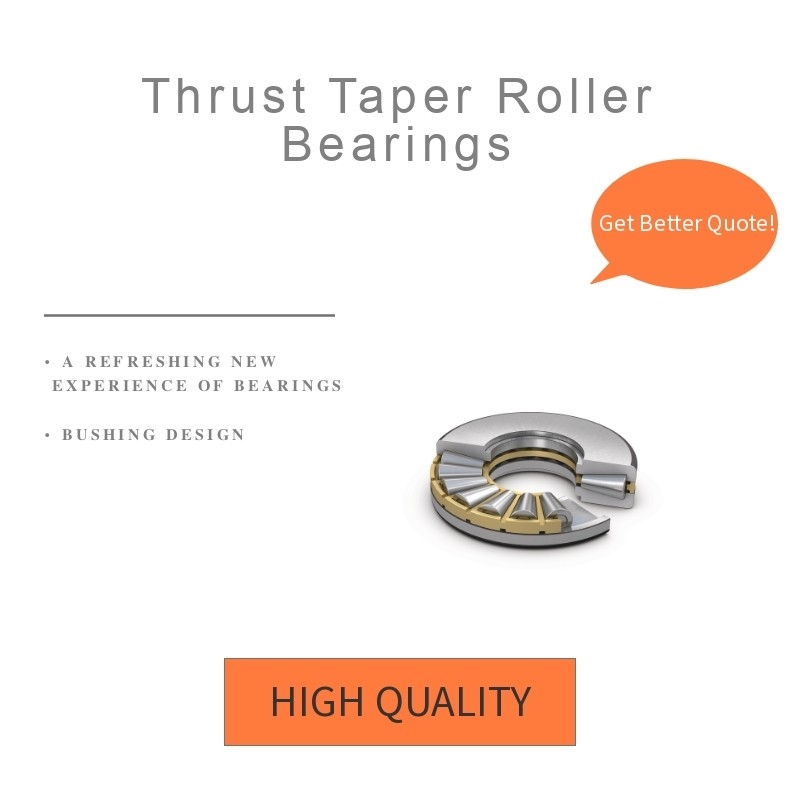

Vòng lăn có đường cong đẩy

Các vòng bi cong đẩy bao gồm các cuộn có phần hình nón. Thiết kế vòng bi đảm bảo chuyển động lăn thực sự cho tuổi thọ và khả năng chịu tải tối đa.Có sẵn trong cả hai tiêu chuẩn (công vụ nặng), v-phẳng, vít xuống, dao động và xoay chéo) và thiết kế tùy chỉnh.

1. Động lực Đặt trọng tải

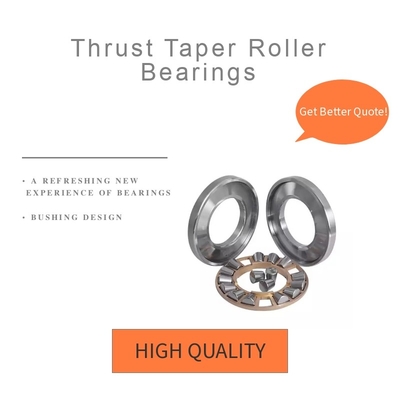

Vòng bi Viiplus bao gồm hai đường đẩy, một bộ cuộn và một lồng.Thiết kế này có thể tạo ra dung lượng lên đến 40 phần trăm hơn so với vòng bi hình trụ và hình cầu với cùng kích thước bao bì.

Cấu hình của vòng bi VIIPLUS tạo ra một lợi ích được gọi là chuyển động lăn thực sự.Kết quả là, chuyển động lăn thực sự làm giảm sự phát sinh nhiệt và mài mòn trên các đường đua và cuộn.

Phạm vi kích thước:

ID 34.925 mm đến 1352.550 mm (1.3750 in. đến 53.2500 in.)
OD 76.200 mm đến 1524.000 mm (3.0000 in. đến 60.0000 in.)

Ứng dụng

Các vòng bi loại VIIPLUS được thiết kế để sử dụng trong:
Máy công cụ
Đứng máy xay
Máy xoay giếng dầu
Máy ép nhựa
Máy lọc bột giấy

2. Đẩy V-Plat coni đệm cuộn

Thiết kế vòng bi V-Flat bao gồm một máy giặt phẳng và một máy giặt có đường đua cong phù hợp với các cuộn.Loại vòng bi này có khả năng năng động đặc biệt trong một bao bì nhất định và cung cấp khả năng tĩnhHầu hết các kích thước sử dụng lồng với các chân cứng qua trung tâm của các cuộn, cho phép cách xa hơn của các cuộn để tối đa hóa dung lượng.

Thiết kế vòng bi V-Flat bao gồm một máy giặt phẳng và một máy giặt có đường đua cong phù hợp với các cuộn.Máy rửa dưới được xây dựng từ hai mảnh để cho phép tự sắp xếp trong điều kiện sắp xếp ban đầuLoại vòng bi này có khả năng động đặc biệt trong một bao bì nhất định và cung cấp khả năng tĩnh.cho phép khoảng cách gần hơn của các cuộn để tối đa hóa dung lượng.


Phạm vi kích thước: 35 mm đến 2940 mm (1.375 in. đến 115.75 in.)

3. Vít xuống vòng bi

VIIPLUS cung cấp hai loại vòng bi cuộn √ loại TTHDSV và TTHDSX. Cả hai loại đều bao gồm thiết kế bổ sung cuộn đầy đủ mà không có lỗ thông thường.Vít xuống vòng bi đẩy cong cung cấp công suất cao nhất của các loại vòng bi v phẳng, nhưng với khả năng giảm tốc độ.

Phạm vi kích thước: 35 mm đến 2940 mm
(13,75 inch. đến 115,75 inch.)

Ứng dụng

Chúng tôi thiết kế vòng bi cuộn để sử dụng trong các ứng dụng trải qua một loạt các điều kiện hoạt động, bao gồm:
Máy ép tải nặng
Máy nghiền nát nón

4. TTSP,TTC,TTCS - Động lực dao động vòng bi

Các vòng bi đẩy với hai conic thrust races, cuộn, một lồng và bên ngoài giữ mà giữ các thành phần tog trong quá trình vận chuyển.Khách hàng sử dụng các vòng bi này chủ yếu trong vị trí trục lái của thiết bị ô tô và công nghiệp.

Phạm vi kích thước: 35 mm đến 2940 mm
(13,75 inch. đến 115,75 inch.)

Ứng dụng

Định vị quay lái xe ô tô và xe công nghiệp.

5. Động lực Xích vòng bi lăn

Các vòng bi cuộn chéo cung cấp mức độ chính xác và độ cứng quay cao nhất trong khi tiết kiệm không gian và tiết kiệm chi phí vật liệu.Các vòng bi loại TXR là lý tưởng cho các ứng dụng máy công cụ như các nhà máy khoan dọc, máy nghiền dọc và các ứng dụng tương tự khác.

Đặc điểm và lợi ích

• Thiết kế có thể tách
  Các ổ cắm trục và vỏ và các tập hợp đẩy cuộn và lồng của vòng bi đẩy cuộn cong với lồng có thể được lắp đặt riêng biệt.
• Sức ma sát thấp
  Thiết kế cuối cuộn tối ưu và bề mặt hoàn thiện trên vòm thúc đẩy hình thành màng dầu bôi trơn, dẫn đến ma sát thấp hơn. Điều này cũng làm giảm nhiệt ma sát và mòn vòm.
• Thời gian sử dụng dài
  Tùy thuộc vào thiết kế, hồ sơ đường đua có vương miện hoặc logarithmic tối ưu hóa sự phân phối tải trên các bề mặt tiếp xúc, giảm đỉnh căng thẳng ở đầu cuộn,và giảm độ nhạy với sự sai đường so với hồ sơ đường đua thẳng thông thường
• Tăng độ tin cậy hoạt động
  Việc hoàn thiện bề mặt trên các bề mặt tiếp xúc trên các con lăn và đường chạy hỗ trợ sự hình thành của một màng dầu bôi trơn thủy động.
• Khả năng chịu tải cao
  Các cuộn được kết hợp trong vòng bi cuộn coni của SKF được sản xuất với độ khoan dung kích thước và hình học gần đến mức chúng gần như giống nhau.Điều này cung cấp phân phối tải tối ưu và cho phép vòng bi để chứa tải trọng trục nặng.
