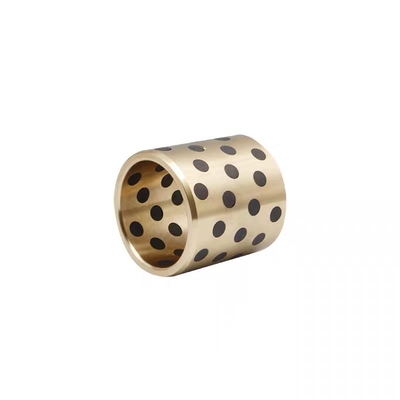

SAE 660 Đồng không dầu Bush- Nhanh chóng, Hoàn thiện & Gia công
| Nguồn gốc | Ống lót không dầu |
|---|---|
| Hàng hiệu | VIIPLUS |
| Chứng nhận | ISO 9001 |
| Số mô hình | ống lót không dầu |
| Số lượng đặt hàng tối thiểu | Thỏa thuận |
| Giá bán | Negotiable |
| chi tiết đóng gói | XUẤT KHẨU GẠCH GOOD BOODNG GOOD |
| Thời gian giao hàng | 7-25 ngày làm việc |
| Điều khoản thanh toán | T / T |
| Khả năng cung cấp | vòng bi graphite cắm, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Vòng bi Metal Journ |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Vật liệu | Thau làm bằng hợp kim | đặc sắc | BẢO TRÌ |
|---|---|---|---|
| bôi trơn | cắm than chì | Loại | bụi cây không dầu |
| Chất lượng | Chất lượng cao | Kích thước | 50X62X50mm |
| Vòng bi Bushing Giá xuất xưởng | tiffany@viiplus.com | Nhà sản xuất ống lót ổ trục tự bôi trơn | https://www.viiplus.com/ |
| Nhà sản xuất vòng bi không dầu | https://www.bronzelube.com/ | Nhà sản xuất | bucha de đồng grafitado |
| Điểm nổi bật | Vòng bi trơn bằng đồng nguyên khối, Vòng bi trơn bằng đồng mặt bích than chì, Máy khai thác mỏ | bụi cây không dầu | Oilless Bush. Cây bụi không dầu. Copper Alloy. Hợp kim đồng. Straight |
| Bush Bearings Nhà sản xuất Nhà cung cấp Nhà xuất khẩu | plain bearings. ổ trượt trơn. Long, maintenance-free service, manufactures bushings | Nhà cung cấp Bush không dầu | www.VIIPLUS.com cung cấp các vỏ không dầu trên trang web của họ [1]. Bạn có thể truy cập trang web c |
| Điểm nổi bật | Ống lót không dầu JDB,Ống lót không dầu 50x62x50mm,Ống lót tay áo không dầu chống ăn mòn |
||
Mô tả sản phẩm
SAE 660 Bronze Oilless Bush - Nhanh chóng, hoàn thành và chế biến
Các SAE 660 Bronze Oilless Bush, một thành phần nhanh chóng, hoàn thành, và gia công, cung cấp hiệu suất đặc biệt và độ bền trong một loạt các ứng dụng công nghiệp.Rừng này tự hào có tính chất cơ học vượt trội, bao gồm độ bền cao, chống mòn và chống ăn mòn.
Thiết kế không dầu loại bỏ nhu cầu bôi trơn thường xuyên, giảm đáng kể chi phí bảo trì và thời gian ngừng hoạt động.Tính năng này làm cho SAE 660 Bronze Oilless Bush một sự lựa chọn lý tưởng cho các hoạt động công nghiệp nhịp độ nhanh nơi độ tin cậy và hiệu quả là tối quan trọng.
Tính năng lắp đặt nhanh của bush đơn giản hóa quá trình tích hợp, cho phép tích hợp liền mạch vào máy móc hiện có.tối đa hóa hiệu suất và kéo dài tuổi thọ của bụi.
Cho dù bạn đang nâng cấp thiết bị hiện có hoặc lắp đặt máy móc mới,SAE 660 Bronze Oilless Bush là một sự lựa chọn vượt trội để cải thiện hiệu quả hoạt động và giảm yêu cầu bảo trìLiên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về sản phẩm sáng tạo này và làm thế nào nó có thể tăng cường hoạt động công nghiệp của bạn.
Bronze Bushing tiết kiệm thời gian và tiền bạc trong nghiên cứu, thiết kế & chi phí sản xuất.
SAE 660 Bronze - Giai đoạn nhanh, hoàn thiện và máy móc Graphite Plugged Bronze Bushings.
Phân tâm đúc, tùy chỉnh gia công ống đồng, máy giặt, tấm mòn. không có chì. loại ống: ống đồng, tấm đồng
Sản phẩm được bán trực tuyến
Cụ thể, các loại vật liệu này có thể được sử dụng trong các loại sản phẩm khác nhau.
Vật liệu hợp kim
| Mô hình | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Thể loại China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Thép+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Quốc tế ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Thép+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Đức DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Thép+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Nhật Bản JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Hoa Kỳ ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Lớp 40 | 52100 |
| Tiêu chuẩn Anh | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Thành phần hóa học của hợp kim vật liệu
| Các nguyên tố hóa học | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu (%) | Ngơi nghỉ | Ngơi nghỉ | Ngơi nghỉ | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Ngơi nghỉ | Ngơi nghỉ |
| Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si (%) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
Các thông số kỹ thuật
| Hiệu suất | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Max.load P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
| Tốc độ tối đa V (m/s) | Dry0.4 dầu5 | 2 | 2 | 0.5 | 0.1 | ||
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| Mật độ ρ ((g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Độ bền kéo (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Chiều dài (%) | > 10 | > 4 | > 10 | - | - | ||
| Độ cứng (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Max.temp (°C) | 300 | 350 | 300 | 400 | 350 | ||
| hệ số ma sát (μ) | Dầu bôi trơn: 0.03 | Ức (khô): 0.16 | |||||
Các graphite tiêu chuẩn cắm vỏ vỏ đồng là để mở các khoang có kích thước thích hợp và sắp xếp có trật tự trên bề mặt ma sát kim loại của ma trận vòng bi, and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
Cơ thể cơ sở của vỏ vỏ vỏ bằng đồng được chèn graphite tiêu chuẩn nên được xác định theo điều kiện làm việc của chính vòng bi.Các vật liệu thường được sử dụng là đồng mạnhCó hai loại chính của nhúng vật liệu bôi trơn rắn, một là chì đen tự nhiên, graphite nhân tạo, và tổng hợp MoS2,và người khác được tổng hợp với PTFE như là ma trậnTheo điều kiện hoạt động của chính vòng bi,sự kết hợp của các chất nền kim loại khác nhau và các chất bôi trơn rắn nhúng có thể đảm bảo rằng sản phẩm có thể đáp ứng các nhu cầu đặc biệt của nhiệt độ khác nhau, tải, chuyển động và điều kiện vận hành phương tiện, trong khi đảm bảo hoạt động ổn định và đáng tin cậy.
1Không cần thiết cho thiết bị cung cấp dầu, lỗ phun dầu, xử lý rãnh dầu
2. Giảm chi phí hoạt động
3. Giảm thời gian thiết kế
4- Phân chế dầu bôi trơn và bảo vệ môi trường
| Dầu bôi trơn rắn | ||
| Dầu bôi trơn | Đặc điểm | Ứng dụng điển hình |
| SL1 Graphite+add | Chống hóa chất tuyệt vời và ma sát thấp. Giới hạn thời gian 400 °C | Suite cho máy móc chung và dưới khí quyển |
| SL4 PTFE+sản phụ gia | Ít ma sát và tốt của dầu bôi trơn nước, giới hạn nhiệt độ 300 °C | Tàu, tuabin thủy lực, tuabin khí vv |
Tự bôi trơn Bushings, dầu không cung cấp Bush từ Trung Quốc
Chúng tôi là một nhà sản xuất và nhà cung cấp hàng đầu của Oilless Bushing và sản phẩm của chúng tôi được tạo thành từ chất lượng tốt.
Vỏ không dầu, tích hợp vào các chất bôi trơn rắn không dầu, là một loại hợp kim đồng mới rắn, được tích hợp đồng nhất với chất bôi trơn rắn trong cơ thể của nó.
Nó phá vỡ giới hạn của vòng bi chung, bôi trơn của nó phụ thuộc vào phim dầu.
Vì vậy, nó phù hợp với nhiệt độ cao, sử dụng nặng, bảo vệ chống ăn mòn hoặc khi dầu khó nhập khẩu.
Hiệu suất của nó tăng gấp đôi về cả độ cứng và ma sát.
Bây giờ nó được sử dụng rộng rãi trong các máy đúc liên tiếp, cuộn thép trong kim loại học, máy khoáng sản, tàu, tuabin hơi nước, tuabin thủy lực và máy đúc phun nhựa.
JDB đồng graphite bush (không dầu) sleeve bushing 50 x 62 x 50 mm dài
Vỏ vỏ không có dầu, JDB được làm bằngkim loại dựa trên đồng đúc mạnh với các chất bôi trơn rắn đặc biệt được nhúng. kim loại cơ bản với đứng tải trọng cao và các chất bôi trơn rắn cung cấp cho tự bôi trơn.Hiệu suất tuyệt vờiKhông có bôi trơn trước trong điều kiện nhiệt độ cực cao / thấp với tốc độ thấp.không cần bảo trìdung dịch mang, đặc biệt là cho tải trọng cao, chuyển động dao động liên tục.
Vỏ mang cánh quai không dầu có thể được áp dụng dưới môi trường khô, nhiệt độ cao, áp suất cao, ăn mòn, nước hoặc môi trường hóa học khác khi không có dầu có thể được đưa vào.
Không dầu Flange sleeve Bearing Bushing được sử dụng rộng rãi trong dòng sản phẩm ô tô, kỹ thuật nước, cổng đập, ngành công nghiệp nhựa, máy đúc liên tiếp, cuộn thép trong ngành công nghiệp luyện kim,Máy đào khoáng, máy phát điện turbo tàu, tua-bin thủy lực và máy đúc phun.
Bọc không dầuViiplus giao hàng đúng giờ và giá cả hợp lý.
Các vỏ không dầu của chúng tôi là giải pháp hoàn hảo cho các dự án nơi mà dầu bôi trơn không thể dễ dàng được cung cấp hoặc nơi mà chất bôi trơn thông thường có thể bị cacbon hóa.
Liên hệ với chúng tôi - Nhà cung cấp vỏ không dầu
Để thực hiện một câu hỏi về hoặc yêu cầu một danh mục của vòng bi không dầu, liên hệ ngay hôm nay!
(Bronze với graphite nhúng)
Thiết lập Bushing không dầu (Bushing không dầu là gì?)
Một vỏ không dầu, hoặc thường là vòng bi trượt và vòng bi trượt, là loại vòng bi đơn giản nhất, chỉ bao gồm bề mặt vòng bi và không có các yếu tố cán.
Vỏ không dầucó thể đề cập đến vòng bi quả hoặc chỉ là "vòng" không yêu cầu bôi trơn định kỳ - bởi vì chất bôi trơn như bột graphite được kết hợp vào vật liệu mà vòng bi được làm từ.Chúng cũng được gọi là các bụi đồng graphite nhúng và có 20-25% graphite vào tường / bề mặt cung cấp bôi trơn mọi lúc cũng làm giảm hệ số ma sát.
Các vỏ không dầu này phù hợp với môi trường khô nơi có nguy cơ ô nhiễm, các ứng dụng ướt nơi có độ ẩm cao và các ứng dụng nơi vòng bi ở vị trí không thể tiếp cận.
Vỏ không dầu, vỏ tay không bảo trì
Chúng tôi là nhà sản xuất và nhà cung cấp hàng đầu của Oilless Bushing và sản phẩm của chúng tôi được làm từ chất lượng tốt.
Vỏ đồng không dầu là một loại mới được làm bằng hợp kim đồng mạnh và được nhúng đồng đều trong vỏ dầu bôi trơn rắn của nó.
Rừng không dầu phù hợp với nhiệt độ cao, tải trọng nặng, ăn mòn hoặc nơi mà dầu khó đưa vào.
Xác định số bộ phận bằng ID, OD và chiều dài cần thiết. (ví dụ: ID là 50mm, OD là 62mm và chiều dài là 50mm.
-Bronze không dầu - đồng hợp kim thẳng, tiêu chuẩn
Các vật liệu không dầu
Vật liệu: Đồng đồng cao độ kéo
Dầu bôi trơn rắn được nhúng
Tính năng vỏ không dầu
●Bùi không dầu có thể sử dụng mà không cần bôi trơn.
●Bùi không dầu Hiển thị hiệu suất cao trong hoạt động tải trọng cao và tốc độ thấp.
●Bùi không dầu Hiển thị khả năng chống mòn vượt trội trong các ứng dụng nơi mà mà phim dầu hiếm khi được sản xuất như chuyển động chuyển động, dao động, khởi động và dừng thường xuyên, vv
●Bùi không dầu có khả năng chống hóa học và chống ăn mòn vượt trội.
●Các sản phẩm ống không dầu tiêu chuẩn có sẵn với nhiều kích thước khác nhau.
Dữ liệu kỹ thuật của vỏ không dầu
| Mật độ | 8.2g/cm3 | |
| Độ bền kéo | >=755N/mm2 | |
| Độ bền chống nhỏ gọn | >= 400 ~ 500KJ/m3 | |
| Độ cứng | >=200HB | |
| Áp suất tải tối đa | 100N/mm2 | |
| Giới hạn tốc độ | 0.5m/s | |
| Giá trị giới hạn PV | 1.65N/mm2.m/s | |
| Tỷ lệ ma sát | Lôi dầu | 0.03 |
| Sức ma sát khô | 0.16 | |
| Nhiệt độ hoạt động | -40~+300°C |
Vui lòng kiểm tra các loại / kích thước / thông số kỹ thuật trong các vỏ không dầu - Sản phẩm vỏ đồng graphite - Đồng hợp kim thẳng, loạt tiêu chuẩn.
Thông số kỹ thuật vỏ không dầu
| Loại vỏ không dầu | Đơn giản | Loại kim loại | Hợp kim đồng bằng đồng cao độ kéo |
| Địa điểm bên trong. | 50 | Outer Dia. D(Ø) | 62 |
| Chiều dài tổng thể L ((mm) | 50 | Phạm vi giá trị PV cho phép tối đa ((N/mm)2•m/s) | 1.1~2.0 |
| Giá trị PV tối đa ((N/mm)2•m/s) | 1.16 | Trọng lượng tối đa cho phép ((N/mm)2) | 20.3 |
| Tốc độ tối đa cho phép ((m/s) | 0.35 | Thiết lập lỗ | H7 |
| Phạm vi nhiệt độ hoạt động ((°C) | -40 ¢ 150 | Phạm vi nhiệt độ hoạt động (không bôi trơn) Min | -40 |
| Phạm vi nhiệt độ hoạt động (không bôi trơn) Max | 150 | Phạm vi nhiệt độ hoạt động (thường xuyên) Min | -40 |
| Phạm vi nhiệt độ hoạt động (thường xuyên) Max | 200 | - | - |
Dịch vụ vỏ thẳng không dầu
| Tình trạng bôi trơn | Khô | bôi trơn định kỳ |
| Phạm vi nhiệt độ hoạt động°C | -40+300 | -40+150 |
| Áp suất tối đa cho phép P N/mm{2 kgf/cm2} | 29(150){296(1,530)} | |
| Tốc độ tối đa cho phép V m/{s m/min} | 0.50{30} | 1.00{60} |
| Giá trị PV tối đa cho phép N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25{1990} |
* Các giá trị trong ngoặc là áp suất vòng bi tĩnh, đó là áp suất vòng bi trong các ứng dụng không có chuyển động hoặc rất nhỏ
chuyển động ( ₹ 0,0017m/s [0,1m/min]).
Độ chính xác gia công không dầu
|
Giấy chứng minh. |
- Bệnh quá liều. |
Chiều dài |
|
lớp 7 đến 8 |
lớp 6 đến 7 |
lớp 8 đến 9 |
Các lớp ở đây là trong tiêu chuẩn JIS. Sản phẩm này cho thấy hiệu suất thỏa đáng ở độ thô bề mặt trượt từ Rz6.3 đến 12.5μm.
Bụi không dầu (Bụi đường kính bên trong 50mm) Mô hình kích thước
Độ dung nạp kích thước không dầu
● Có thể áp dụng cho chuyển động xoay, dao động và chuyển động.
● Không sử dụng dưới nước.
● 63mm I.D buồng có thể được sử dụng như là một trunnion trung gian
vỏ bọc cho xi lanh thủy lực.
Graphite chốt tay áo đồng JDB1/2/3/4/5
Vật liệu hợp kim
| Mô hình | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Thể loại China Brands GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Thép+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Quốc tế ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Thép+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Đức DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Thép+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Nhật Bản JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Hoa Kỳ ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Lớp 40 | 52100 |
| Tiêu chuẩn Anh | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Thành phần hóa học của hợp kim vật liệu
| Các nguyên tố hóa học | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu (%) | Ngơi nghỉ | Ngơi nghỉ | Ngơi nghỉ | - | - | ||
| Sn (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| Ni (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | Ngơi nghỉ | Ngơi nghỉ |
| Mn (%) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 1.65 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si (%) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
Các thông số kỹ thuật
| Hiệu suất | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Max.load P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
| Tốc độ tối đa V (m/s) | Dry0.4 dầu5 | 2 | 2 | 0.5 | 0.1 |
| Max.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| Mật độ ρ ((g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Độ bền kéo (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Chiều dài (%) | > 10 | > 4 | > 10 | - | - |
| Độ cứng (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Max.temp (°C) | 300 | 350 | 300 | 400 | 350 |
| hệ số ma sát (μ) | Dầu bôi trơn: 0.03 | Ức (khô): 0.16 | |||
Bụt đồng không dầu có kích thước mét
Bảng kích thước vỏ không dầu
| Giấy chứng minh. | - Bệnh quá liều. |
Chiều dài L- Không.0.1 - Không.0.3 |
|||||||||
| φd | Sự khoan dung | φD | Sự khoan dung | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
| 18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
| 20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
| 30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
| 32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
| 35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
| 35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
| 38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
| 40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
| 45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
| 45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
||||||||
* Độ khoan dung ID sau khi cài đặt máy in chỉ để tham khảo.
(ví dụ) ID là 50mm, OD là 62mm, và chiều dài là 50mm.
| Giấy chứng minh. | - Bệnh quá liều. |
Chiều dài L- Không.0.1 - Không.0.3 |
|||||||||
| φd | Sự khoan dung | φD | Sự khoan dung | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
| 90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
| 125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
| 130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
| 140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
| 150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
| 160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
| 170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
| 180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
| 190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
| 200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
||||||||
* Các độ khoan dung kích thước là các giá trị đo ở + 25 °C.
Phù hợp không dầu
Bụi không dầu mét và bỗi đồng không dầu hoàng gia được sản xuất theo yêu cầu: hình dạng bỗi tiêu chuẩn với kích thước đặc biệt, nửa bỗi, hình dạng đặc biệt thu được bằng cách dán hoặc vẽ sâu,thiết kế vòm tùy chỉnh
Ứng dụng điển hình không có dầu
Sản phẩm được sử dụng rộng rãi trong máy cán đúc liên tục, máy đào, máy vận chuyển, tua-bin, máy phun, khuôn tự động
và như vậy.
1. sử dụng bụi không dầu cho tải trọng cao tốc độ thấp và tự bôi trơn. như cổng đập và cổng nước bụi, cỏ tuabin thủy lực vv
2Sử dụng ống không dầu cho nhiệt độ cao, chẳng hạn như máy móc nhà máy sắt và thép v.v.
3Sử dụng vỏ đồng graphite không dầu cho sản xuất ô tô, như dây chuyền lắp ráp, dây chuyền báo chí, dây chuyền vận chuyển và vân vân.
4. Sử dụng vỏ đồng không dầu cho máy móc hạng nặng như máy cuộn thép, máy phun, in ấn vv.
5Các bụi không dầu cũng được sử dụng cho máy hóa học, máy chế biến thực phẩm, nhà máy giấy, máy dệt may vv.
Vỏ không dầu được sử dụng trong máy đúc phun
● Cây cối không dầu để chuyển mạch
● Vỏ bằng đồng không dầu để làm thanh thắt cà vạt
● Bảng vỏ không dầu cũng cho tấm di động và bàn tiêm
Ứng dụng vỏ không dầu để đúc
-Injection Molding
1- Cây Cây Giới
2. Ejector hướng dẫn bụi
3Đường sắt hướng dẫn
4. Khối hướng dẫn
5. Bảng dưới
6- Cây Cây Giới
7. Hình dạng Cây bụi
-Cam Flange Die
1. Đồ đeo.
2.Cam Stroke Plate
3.Cam Upper Plate
4- Cam Side Block.
5. Cam Side Plate
6.Cam Positive Return Plate (Bảng quay tích cực của Cam)
7. Hướng dẫn Post Cây bụi
8. Đĩa cam stroke
Viiplus Vỏ đồng không dầu được sử dụng trong nhiều ứng dụng
Bất kể vật liệu và thông số kỹ thuật của vỏ không dầu bằng đồng, bất kể hình dạng hoặc kích thước của vỏ không dầu, nếu nó có thể thực sự, chúng tôi có thể làm được.
Viiplus là một trong những nhà cung cấp vỏ không dầu có kinh nghiệm nhất, nếu bạn muốn tải xuống danh mục vỏ không dầu, liên hệ với chúng tôi ngay!
Chúng tôi là chuyên gia.
Sản xuất & Nhà cung cấp
Chào mừng bạn liên hệ với chúng tôi!
Nếu bạn có bất kỳ câu hỏi nào, vui lòng cảm thấy miễn phí để liên hệ với chúng tôi, bạn luôn được chào đón, cảm ơn!
Sản phẩm khuyến cáo
