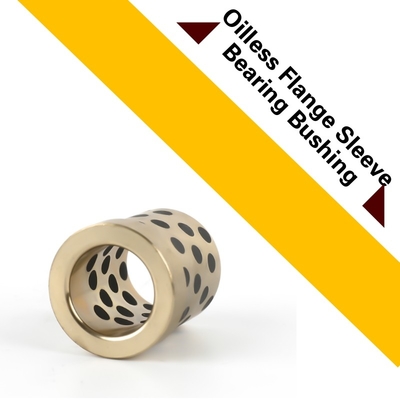

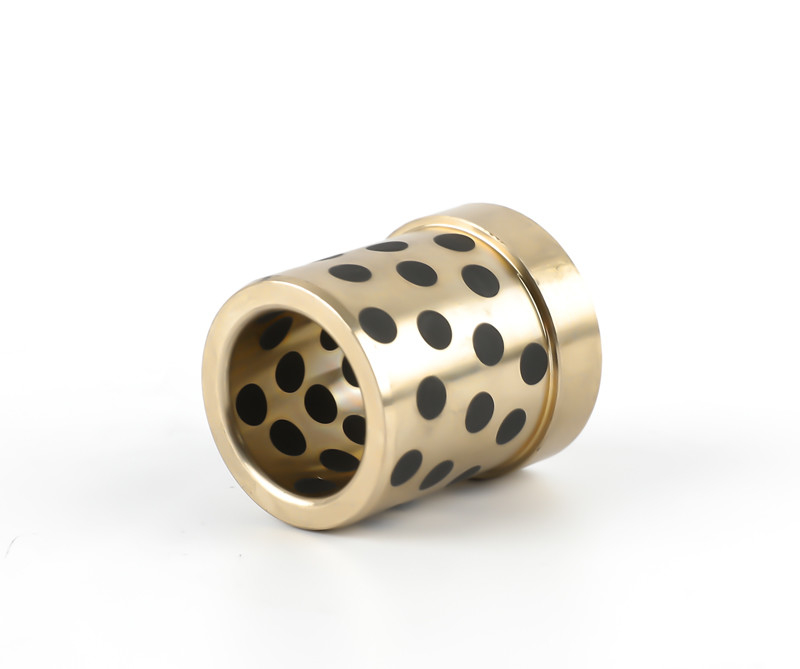

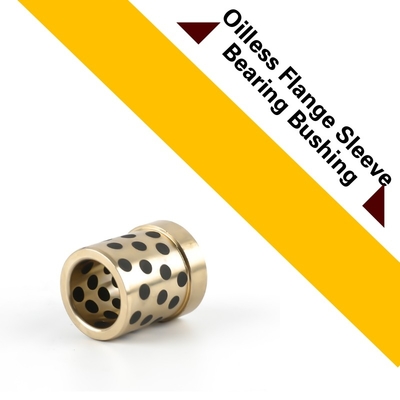

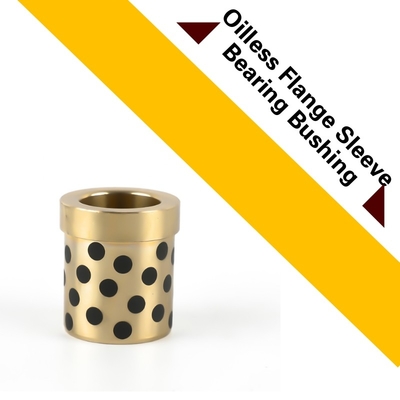

Ống lót bạc lót không dầu có mặt bích với ổ bi khuôn đúc bằng than chì là một thành phần chuyên dụng được thiết kế để cung cấp khả năng chống mài mòn đặc biệt và các đặc tính tự bôi trơn trong các ứng dụng công nghiệp khác nhau. Các ống lót này thường được sử dụng trong các thiết bị quay tốc độ cao và tải trọng lớn, chẳng hạn như máy ép, máy đột và các loại máy móc khuôn đúc khác.

Tính năng chính của ống lót này là vật liệu ổ bi khuôn đúc bằng than chì. Than chì là một lựa chọn tuyệt vời cho các ứng dụng ổ bi do hệ số ma sát thấp và độ dẫn nhiệt cao. Điều này cho phép ống lót hoạt động trơn tru và hiệu quả, ngay cả trong điều kiện vận hành khắc nghiệt.

Thiết kế có mặt bích của ống lót cung cấp thêm độ ổn định và hỗ trợ, đảm bảo sự vừa vặn an toàn trong máy móc. Cấu tạo kiểu ống cho phép dễ dàng lắp đặt và tháo gỡ, giúp bảo trì và thay thế dễ dàng.

Thiết kế không dầu của ống lót này loại bỏ sự cần thiết phải bôi trơn thường xuyên, giảm đáng kể thời gian ngừng hoạt động và chi phí bảo trì. Điều này đặc biệt có lợi trong các ứng dụng mà việc bôi trơn có thể khó khăn hoặc không mong muốn.

Sự kết hợp giữa vật liệu ổ bi khuôn đúc bằng than chì và thiết kế ống lót bạc lót không dầu có mặt bích mang đến một giải pháp mạnh mẽ và đáng tin cậy cho các ứng dụng công nghiệp khác nhau. Các ống lót này rất phù hợp với các môi trường hiệu suất cao và đòi hỏi khắt khe, nơi độ chính xác và độ bền là tối quan trọng.

Tóm lại, ống lót bạc lót không dầu có mặt bích với ổ bi khuôn đúc bằng than chì là một thành phần chuyên dụng được thiết kế để cung cấp khả năng chống mài mòn đặc biệt, các đặc tính tự bôi trơn và độ ổn định trong các ứng dụng công nghiệp khác nhau. Thiết kế không dầu và vật liệu ổ bi bằng than chì đảm bảo hoạt động trơn tru và hiệu quả, ngay cả trong điều kiện khắc nghiệt.

Các thành phần cho khuôn ép,Ống lót đồng thau không dầuKích thước & Danh mục


Giải pháp thay thế cạnh tranh chi phí đầu tiên cho ổ bi đồng C93200 (SAE660).

Do chất lượng và tính biến đổi cao, ống lót không dầu của chúng tôi được sử dụng rộng rãi trong các ngành công nghiệp ô tô, kỹ thuật, điện và hàng tiêu dùng. Chất lượng là đặc điểm số một mà các đối tác kinh doanh của chúng tôi mong đợi từ các sản phẩm ổ trượt của chúng tôi. Chúng tôi cố gắng cung cấp nhiều hơn – chăm sóc khách hàng, dịch vụ kỹ thuật và hướng dẫn – mà các đối tác kinh doanh của chúng tôi nhận được cùng với vật liệu chất lượng cao để đúc phun.

Ống lót nhúng chất bôi trơn rắn không dầu được làm từ vật liệu chắc chắn và được nhúng đồng nhất với chất bôi trơn rắn trong thân của nó.

Nó phá vỡ giới hạn của ổ bi thông thường mà việc bôi trơn phụ thuộc vào màng dầu.

Vì vậy, nó phù hợp với nhiệt độ cao, tải trọng nặng, chống ăn mòn hoặc nơi khó đưa dầu vào.

Hiệu suất của nó tăng gấp đôi cả về độ cứng và ma sát mài mòn. Nó hiện đang được ứng dụng rộng rãi trong Máy đúc liên tục,

Chúng tôi Sản xuất • Kho • Phân phối

Thông thường có 3 Loại Ống lót Tiêu chuẩn:

Ổ bi dạng ống
Ổ bi mặt bích (cả ống lót mặt bích kép)
Ổ bi chặn (còn được gọi là Vòng đệm chặn)
Mỗi loại có sẵn dưới dạng Ổ bi trơn, Rãnh (Dầu hoặc Mỡ) và/hoặc Ổ bi cắm than chì.


HỢP KIM ĐỒNG TIÊU CHUẨN*C93200, C86300 Ổ bi được làm từ Đồng đúc và Chèn chất bôi trơn rắn, chèn than chì cho nhiệt độ trên 250°C, Tự bôi trơn / Tẩm dầu, Ống lót cắm than chì cung cấp khả năng tự bôi trơn có thể hoạt động trongnhiệt độ caomôi trường. Nhiệt độ caoChạy khôỐng lót ổ bi dạng ống có mặt bích không dầu. Giải pháp tiết kiệm chi phí, Hãy yêu cầu báo giá tốt hơn cho số bộ phận của bạn. Ống; Có mặt bích Có sẵn

CHẤT BÔI TRƠN RẮN


có sẵnchất lượng caohợp kim đồng. Được nhúng trong cấu trúc này là các miếng chèn hoặc phích cắm chất bôi trơn rắn, cung cấp khả năng bôi trơn liên tục chotốc độ ma sát và mài mòn thấp và tuổi thọ dài.

1. Lớp trượt có màng chạy rà
2. Chèn chất bôi trơn rắn
3. Đồng
Các dạng ổ bi đồng được sản xuất theo đơn đặt hàng: ống lót hình trụ, ống lót có mặt bích, vòng đệm chặn, tấm trượt, thiết kế ổ bi tùy chỉnh

Đồng tẩm than chì - Các loại ổ bi


Khả năng chống ăn mòn phụ thuộc phần lớn vào chất bôi trơn, ổ bi đồng và vật liệu bề mặt giao phối. Ổ bi đồng cắm than chì không bao giờ được sử dụng ở nơi có thể xảy ra ăn mòn điện phân, chẳng hạn nhưđộ ẩm caokhí quyển hoặc thiết bị ngầm. Trong trường hợp này, -dựa trênkhuyến nghị sử dụng phích cắm
Ống lót ổ bi dạng ống có mặt bích không dầuĐộ cứng caoổ bi bôi trơn rắn bằng đồng thau tẩm được cải thiện trên Ống lót ổ bi dạng ống có mặt bích không dầu bằng cách tăng cường hơn nữa độ cứng của đồng thau có độ cứng cao, tạo rakhả năng chịu tải cao hơn và khả năng chống mài mòn tốt hơntính chất. Các sản phẩm được sử dụng rộng rãi trong máy cán đúc liên tục, thiết bị khai thác, thiết bị kỹ thuật, máy ép phun, v.v. Do độ cứng cao, khó gia công và hoàn thiện, nên chỉ nên dùng cho các ứng dụng tải trọng thực sựtải trọng cao.


Tính năng vật liệu


Ống lót ổ bi dạng ống có mặt bích không dầu, vật liệu JDB được làm bằng kim loại gốc đồng đúc chắc chắn với chất bôi trơn rắn đặc biệt được nhúng. Kim loại cơ bản chịu được tải trọng cao và chất bôi trơn rắn cung cấp khả năng tự bôi trơn. Ống lót ổ bi dạng ống có mặt bích không dầu thể hiệnhiệu suất tuyệt vờimà không cần bôi trơn trước trong điều kiện nhiệt độ cực cao/thấp với tốc độ thấp. Vật liệu này cung cấp mộtgiải pháp ổ bi không cần bảo trìđặc biệt chotải trọng cao, chuyển động dao động không liên tục.
Ống lót ổ bi dạng ống có mặt bích không dầu có thể được ứng dụng trong điều kiện khô,nhiệt độ cao, áp suất cao,ăn mòn, nước hoặc các môi trường hóa chất khác khi không thể đưa dầu vào.
Ống lót ổ bi dạng ống có mặt bích không dầu được sử dụng rộng rãi trong dây chuyền sản phẩm ô tô, kỹ thuật nước, cửa đập, ngành nhựa, máy đúc liên tục, con lăn thép trong ngành luyện kim, máy móc khoáng sản, máy phát điện tuabin tàu thủy, tuabin thủy lực và máy ép phun.

Dữ liệu kỹ thuật

Phương pháp cố định Ống lót ổ bi dạng ống có mặt bích không dầu

Khi ép ống lót không dầu, hãy dùng ê tô hoặc đục để ép vào một cách nhẹ nhàng. Để tạo điều kiện thuận lợi cho việc ép vào, nên vát mép đầu đường kính trong của ghế cố định, bôi một lượng nhỏ dầu bôi trơn vào đường kính trong của ghế cố định và đường kính ngoài của ống lót.

Vít chống xoay/liên kết

Lưu ý rằng khi ống lót không dầu bị ngăn không bị rơi ra và quay, nên sử dụng các phương pháp sau tùy thuộc vào điều kiện sử dụng và môi trường.

Tuổi thọ của ống lót không dầu phụ thuộc vào lượng hao mòn. Việc tính toán lượng hao mòn rất khác nhau do áp suất bề mặt, tốc độ trượt, kiểu chuyển động, điều kiện bôi trơn, độ nhám bề mặt của trục phù hợp và các điều kiện khác. Từ quan điểm rằng lượng hao mòn tỷ lệ với tải trọng và khoảng cách trượt, công thức sau thường được sử dụng để tính toán lượng hao mòn. Vui lòng xem xét nó như tiêu chuẩn để lựa chọn.
Ước tính hao mòn(mm)W=K*1×p×v×T
Tỷ lệ hao mòn(k):mm/(N/mm2·m/s·Hr)
Áp suất bề mặt thiết kế(p):N/mm2
Tốc độ trượt(v):m/s
Thời gian ma sát(T):Hr-giờ
