| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Tấm đeo bằng đồng với Vật liệu bôi trơn rắn nhúng |
| MOQ: | Thỏa thuận |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Ống xích graphite, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống xích tạp chí kim l |

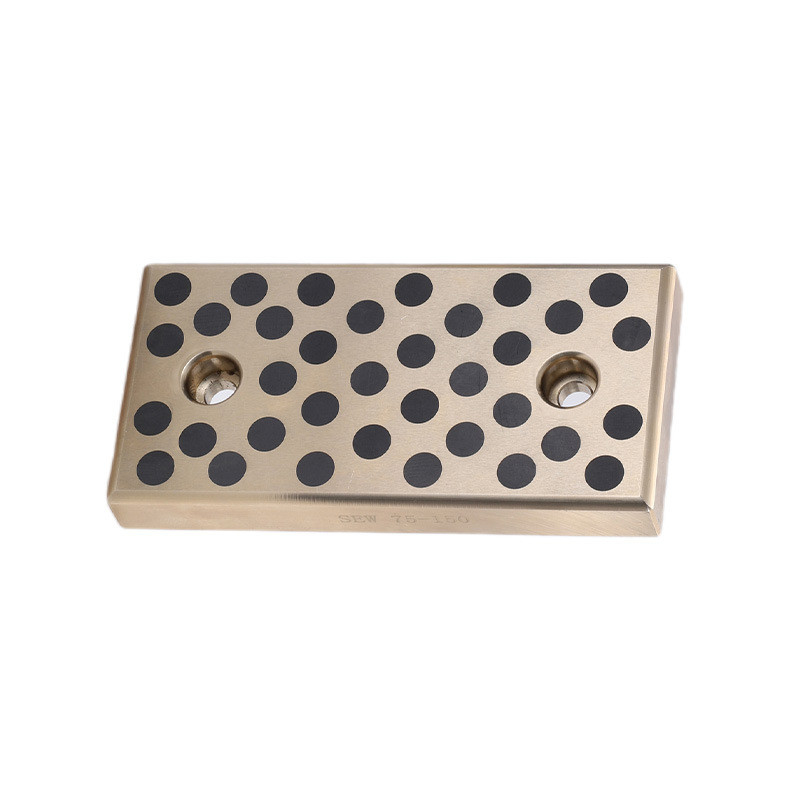

Tấm chống mòn bằng đồng tự bôi trơn là một thành phần quan trọng trong thiết bị khuôn dập, mang lại khả năng chống mài mòn vượt trội và các đặc tính tự bôi trơn. Thiết kế độc đáo và thành phần vật liệu của nó đảm bảo hoạt động trơn tru và kéo dài tuổi thọ trong các ứng dụng đúc và đúc khuôn khác nhau.
Tấm chống mòn thường được làm từ hợp kim đồng có chứa chất bôi trơn, chẳng hạn như than chì hoặc disulfide molypden. Chất bôi trơn này được phân bố đều khắp vật liệu, cung cấp khả năng bôi trơn liên tục trong quá trình đúc. Khi tấm bị mòn, chất bôi trơn được giải phóng, giảm ma sát và mài mòn trên các bề mặt tiếp xúc.
Bản thân hợp kim đồng mang lại độ bền và độ bền tuyệt vời, làm cho nó phù hợp với các ứng dụng áp suất cao và nhiệt độ cao. Sự kết hợp giữa các đặc tính của hợp kim và tính năng tự bôi trơn đảm bảo rằng tấm chống mòn có thể chịu được các yêu cầu khắt khe của thiết bị khuôn dập.
Việc lắp đặt tấm chống mòn bằng đồng tự bôi trơn trong thiết bị khuôn dập có thể cải thiện đáng kể hiệu quả và năng suất của quá trình đúc. Bằng cách giảm ma sát và mài mòn, tấm giúp duy trì độ chính xác và chất lượng của các bộ phận được đúc. Ngoài ra, việc giảm nhu cầu bảo trì và thay thế các bộ phận có thể làm giảm tổng chi phí vận hành.
Tóm lại, tấm chống mòn bằng đồng tự bôi trơn là một thành phần thiết yếu cho thiết bị khuôn dập, mang lại khả năng chống mài mòn vượt trội, các đặc tính tự bôi trơn và độ bền. Việc lắp đặt nó có thể cải thiện hiệu quả, năng suất và hiệu quả chi phí của quá trình đúc.
Tấm bạc lót không dầu bằng đồng tẩm than chì là một tấm ổ đỡ tự bôi trơn được tạo thành từ một đồng chất lượng cao với các rãnh chứa đầy than chì.
Tấm chống mòn không dầu bằng đồng hoạt động như một chỗ ngồi chotải trọng cao, trong khi các miếng chèn than chì là một chất bôi trơn rắn, không dầu.
Khi chất bôi trơn hình thành, một lớp màng than chì hình thành giữa ổ đỡ và bề mặt tiếp xúc, dẫn đến hệ số ma sát thấp khi bắt đầu chuyển động tương đối.
• Đánh bóng mịn
• Độ chính xác cao
• Độ chính xác về kích thước
Tìm các nhà cung cấp, nhà sản xuất, sản phẩm và thông số kỹ thuật liên quan đến Tấm Chống Mòn Bằng Đồng trên bronzegleitlager.com - một nguồn thông tin đáng tin cậy về Tấm Chống Mòn Bằng Đồng.
Chuyên nghiệp trong Ngành Thiết bị Công nghiệp & Linh kiện Tấm Chống Mòn Bằng Đồng, dải chống mòn kim loại
tấm chống mòn tiêu chuẩn VDI/NAAMS.
Chúng tôi cung cấp một loạt các kiểu dáng và kích thước tấm chống mòn bằng đồng để bạn lựa chọn.
tấm mài chính xác
Ô tôTấm Chống Mòn
Sản phẩm Chống Mòn
Tấm chống mòn bằng đồng và đồng tự bôi trơn dựa trên bản vẽ của khách hàng.
chuyên cung cấp các chi tiết bằng đồng được gia công và hoàn thiện để khách hàng sử dụng.
Chúng tôi thích ứng với các yêu cầu của khách hàng, cung cấp năng lực sản xuất linh hoạt cho cả các bộ phận đơn lẻ và cho các lô hoặc loạt lớn hơn, luôn tuân thủ thời hạn chặt chẽ.
Phương tiện sản xuất và kiểm soát của chúng tôi cho phép chúng tôi đáp ứng các dung sai và thông số kỹ thuật do khách hàng thiết lập, đạt đến mức độ chính xác cao.
Nhiều tấm chống mòn bằng đồng được gia công hoàn toàn của chúng tôi là tự bôi trơn. Điều này đạt được bằng cách cắm tấm đồng bằng các nút than chì.
Vòng bi kim loại bằng hợp kim đồng tấm chống mòn bằng đồng với các nút than chì cung cấp cả khả năng chống mài mòn tốt và tính năng tự bôi trơn tuyệt vời của vòng bi.
Ký hiệu này cho phép vòng bi chặn bằng đồng hoạt động mà không cần bảo trì bôi dầu hoặc mỡ.
Nó được sử dụng rộng rãi trong lĩnh vực tải trọng cao và chuyển động không liên tục cũng như các điều kiện chuyển động dao động như dây chuyền lắp ráp ô tô, Tua bin nước, Đập cổng và Máy ép nhựa.
Tùy thuộc vào các điều kiện làm việc khác nhau, nhiều loại hợp kim khác nhau có sẵn.
| KHÔNG. | DIN | Số vật liệu | Chỉ định | Tiêu chuẩn ASTM | Tỷ lệ | Mật độ (g/cm³) | Độ căng 0,2% (MPa) | Độ bền kéo (MPa) | Độ căng (%) | E-modulus (MPa) | Độ cứng (HB) | Ứng dụng |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106.000 | 65 | Được sử dụng rộng rãi trong kỹ thuật ô tô, hàng không vũ trụ và hàng hải cho các bộ phận yêu cầu độ bền tốt và khả năng chống ăn mòn. Được công nhận trên toàn thế giới về tính linh hoạt và hiệu suất. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Chưa được tiêu chuẩn hóa | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112.000 | 80 | Thường được sử dụng trong sản xuất vòng bi, ống lót và các bộ phận yêu cầu khả năng chịu tải cao và khả năng chống mài mòn, đặc biệt là trong các ứng dụng hàng hải và công nghiệp. |
| 2.1061.03 | CuSn12Pb | Chưa được tiêu chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122.000 | 140 | Được sử dụng trong hàng hải, hàng không vũ trụ và máy móc hạng nặng để sản xuất vòng bi và các bộ phận yêu cầu độ bền và độ bền cao. Được biết đến với tải trọng cực lớn và môi trường ăn mòn cao. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115.000 | 180 | Được sử dụng trong vòng bi hạng nặng, các bộ phận thủy lực và phần cứng hàng hải. Được thiết kế cho tải trọng cao và khả năng chống ăn mòn. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Chưa được tiêu chuẩn hóa | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110.000 | 80 | Thường được sử dụng trong sản xuất vòng bi, bánh răng và các bộ phận yêu cầu khả năng chống mài mòn cao. Được biết đến với khả năng gia công tốt và khả năng chống ăn mòn, đặc biệt là trong môi trường nước biển. Tất cả các quyền đối với nội dung được liệt kê đều được bảo lưu bởi https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Chưa được tiêu chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | |||
| 2.1052.04 | CuSn12 | Chưa được tiêu chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | |||
| Lưu ý: Mã hình thức giao hàng: .01 = đúc cát, .02 = đúc trọng lực, .03 = đúc ly tâm, .04 = đúc liên tục. | ||||||||||||
Đồng nhôm với Nút than chì
Tấm chống mòn và Sản phẩm chống mòn có sẵn với kích thước inch hoặc số liệu
Vòng bi không dầu được phát triển cho các ứng dụng tải trọng cao, tốc độ thấp và được sản xuất từ đồng đúc quay cường độ cao bằng cách sử dụng nút than chì được tạo hình đặc biệt làm chất bôi trơn.
Phạm vi tấm trượt không dầu của chúng tôi có sẵn với kích thước theo hệ mét và hệ đo lường Anh.
① Màng bôi trơn rắn
② Nút bôi trơn rắn
③ Mặt sau bằng đồng
■ Hệ số ma sát thấp
■ Không có lỗ khoan trước – cho phép linh hoạt trong các mẫu lắp
■ Mẫu nút tiêu chuẩn được thiết kế để bôi trơn bề mặt tối đa
■ Dung sai gần để dễ dàng lắp đặt
1. Tự bôi trơn hoàn toàn
2. Khả năng chống mài mòn tuyệt vời
3. Hệ số ma sát thấp
4. Phạm vi nhiệt độ hoạt động rộng
5. Khả năng chống ăn mòn và hóa chất
6. Được thiết kế để vượt quá yêu cầu của bạn
7. Cạnh tranh về chi phí
Cung cấp cho bạn một lựa chọn đầy đủ các sản phẩm bao gồm tấm không dầu, tấm chống mòn không dầu, tấm/tấm chống mòn bằng đồng tẩm than chì và tấm đồng chứa đầy than chì.
Tấm chống mòn trượt tiêu chuẩn không dầu bằng đồng SESW
| Tốc độ trượt v: | 30 m/phút |
| Vật liệu cơ bản: | Đồng thau đặc biệt (SO#50SP2) |
| Tự bôi trơn: | Có |
| Chất bôi trơn: | Than chì |
| Áp suất bề mặt P: | 100 N/mm² |
| Giá trị P*v: | 200 N/mm² x m/phút |
| Nhiệt độ hoạt động: | -50°C / +200°C (tối đa 300°C) |
| Hệ số ma sát: | 0,07 |
| tấm trượt | hướng dẫn trượt |
Sản phẩm phẳng
Mạ đồng có và không có nút than chì
L-Gibs tiêu chuẩn có và không có lỗ lắp L-Gibs tự bôi trơn có và không có lỗ lắp
Tính năng sản phẩm
Tấm chống mòn bằng đồng dày 20mm và có sẵn bằng vật liệu đồng với than chì.
VẬT LIỆU:
* Tấm chống mòn bằng đồng tự bôi trơn được sản xuất từ đồng hoặc thép với các nút than chì.
Các nút bao phủ 20-25% bề mặt mòn.
Khuôn ép nhựa ■Máy móc đặc biệt ■Ép Gibbing ■Ứng dụng trượt đặc biệt
Tấm chống mòn – Dòng NAAMS – Kích thước theo hệ mét
Tấm chống mòn bằng đồng – Ô tô – Kích thước theo inch
Tấm trượt, tương ứng với SES và SOU đã ngừng sản xuất
| Tên bài viết | Chiều rộng W | Chiều dài L | Chiều cao H | l1 | l2 | Tải xuống CAD | Yêu cầu |
|---|---|---|---|---|---|---|---|
| SESW 28-75 | 28 | 75 | 20 | 45 | - | ||
| SESW 28-100 | 28 | 100 | 20 | 50 | - | ||
| SESW 28-150 | 28 | 150 | 20 | 100 | - | ||
| SESW 38-75 | 38 | 75 | 20 | 45 | - | ||
| SESW 38-100 | 38 | 100 | 20 | 50 | - | ||
| SESW 38-150 | 38 | 150 | 20 | 100 | - | ||
| SESW 48-75 | 48 | 75 | 20 | 45 | - | ||
| SESW 48-100 | 48 | 100 | 20 | 50 | - | ||
| SESW 48-125 | 48 | 125 | 20 | 75 | - | ||
| SESW 48-150 | 48 | 150 | 20 | 100 | - | ||
| SESW 48-200 | 48 | 200 | 20 | 150 | - | ||
| SESW 58-75 | 58 | 75 | 20 | 45 | - | ||
| SESW 58-100 | 58 | 100 | 20 | 50 | - | ||
| SESW 58-150 | 58 | 150 | 20 | 100 | - | ||
| SESW 75-75 | 75 | 75 | 20 | 25 | - | ||
| SESW 75-100 | 75 | 100 | 20 | 50 | - | ||
| SESW 75-125 | 75 | 125 | 20 | 75 | - | ||
| SESW 75-150 | 75 | 150 | 20 | 100 | - | ||
| SESW 75-200 | 75 | 200 | 20 | 150 | - | ||
| SESW 100-100 | 100 | 100 | 20 | 50 | 50 | ||
| SESW 100-125 | 100 | 125 | 20 | 75 | 50 | ||
| SESW 100-150 | 100 | 150 | 20 | 100 | 50 | ||
| SESW 100-200 | 100 | 200 | 20 | 150 | 50 | ||
| SESW 100-250 | 100 | 250 | 20 | 200 | 50 | ||
| SESW 100-300 | 100 | 300 | 20 | 200 | 50 | ||
| SESW 125-125 | 125 | 125 | 20 | 75 | 50 | ||
| SESW 125-150 | 125 | 150 | 20 | 100 | 50 | ||
| SESW 125-200 | 125 | 200 | 20 | 150 | 50 | ||
| SESW 125-250 | 125 | 250 | 20 | 200 | 50 | ||
| SESW 125-300 | 125 | 300 | 20 | 200 | 50 | ||
| SESW 125-350 | 125 | 350 | 20 | 200 | 50 | ||
| SESW 150-150 | 150 | 150 | 20 | 100 | 100 | ||
| SESW 150-200 | 150 | 200 | 20 | 150 | 100 | ||
| SESW 150-250 | 150 | 250 | 20 | 200 | 100 |
1. Không nhạy cảm với môi trường bẩn
2. Khả năng chống tải trọng và rung động va đập ở tốc độ chậm
3. Cho phép vận hành với bề mặt trục hoàn thiện kém
4. Khả năng chống ăn mòn tốt
| Vật liệu | Đồng cơ sở | 500SP: CuZn25Al6Fe3Mn3 |
| SL2 | Chất bôi trơn than chì rắn | |
| Mật độ | 8,2g/cm3 | |
| Độ bền kéo | >=755N/mm2 | |
| Độ bền chống nén | >=400~500KJ/m3 | |
| Độ cứng | >=200HB | |
| Áp suất tải tối đa | 100N/mm2 / 120N/mm2(500SP120) | |
| Giới hạn tốc độ | 0,5m/s | |
| Giới hạn giá trị PV | 1,65N/mm2.m/s | |
| Hệ số ma sát | Bôi trơn bằng dầu | 0,03 |
| Ma sát khô | 0,16 | |
| Nhiệt độ làm việc |
-50~+300°C |
■ Đồng với các nút than chì tự bôi trơn để mòn hai bên
■ Sẵn sàng để sử dụng
■ Đồng đặc có sẵn theo yêu cầu
Sản phẩm được sử dụng rộng rãi trong máy cán đúc liên tục, máy móc khai thác, máy móc vận chuyển, tua bin, máy móc phun, khuôn ô tô, v.v...
Các bộ phận chống mòn bằng đồng đã gia công
