| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | L-Gibs - Đồng không dầu |
| MOQ: | Thỏa thuận |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Ống xích graphite, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống xích tạp chí kim l |

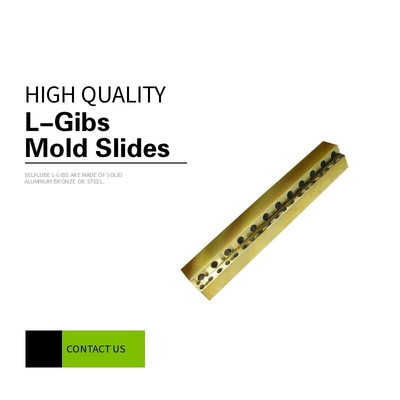

Gib trượt tự bôi trơn bằng đồng thau đặc nguyên khối là một bộ phận được sản xuất chính xác, được thiết kế để cung cấp hoạt động trơn tru và đáng tin cậy trong các ứng dụng khuôn đột. Được chế tạo từ đồng thau đặc nguyên khối, nó mang lại độ bền và khả năng chống mài mòn vượt trội, đảm bảo hiệu suất lâu dài ngay cả khi chịu tải trọng cao và sử dụng thường xuyên.
Tính năng tự bôi trơn của Gib Slide là một lợi thế quan trọng giúp giảm nhu cầu bôi trơn và bảo trì thường xuyên. Thiết kế sáng tạo này đảm bảo cung cấp liên tục chất bôi trơn cho các bề mặt tiếp xúc, giảm thiểu ma sát và mài mòn, mang lại hoạt động trơn tru và hiệu quả hơn.
Vật liệu đồng thau đặc nguyên khối được chọn cho Gib Slide nổi tiếng với các đặc tính cơ học cao, bao gồm độ bền và độ cứng. Vật liệu này cũng có khả năng chống ăn mòn, làm cho nó phù hợp để sử dụng trong nhiều môi trường công nghiệp khác nhau.
Gib trượt tự bôi trơn bằng đồng thau đặc nguyên khối dễ dàng lắp đặt và tích hợp vào các hệ thống khuôn đột hiện có. Thiết kế nhỏ gọn và sản xuất chính xác của nó đảm bảo sự phù hợp an toàn và đáng tin cậy, giảm thiểu mọi khả năng sai lệch hoặc trượt.
Nhìn chung, Gib trượt tự bôi trơn bằng đồng thau đặc nguyên khối là một giải pháp mạnh mẽ và đáng tin cậy cho các ứng dụng khuôn đột, đòi hỏi hoạt động trơn tru và hiệu quả. Việc sản xuất chính xác, thiết kế tự bôi trơn và vật liệu chất lượng cao của nó khiến nó trở thành một lựa chọn đáng tin cậy để sử dụng trong công nghiệp.
dải mài mòn bằng đồng

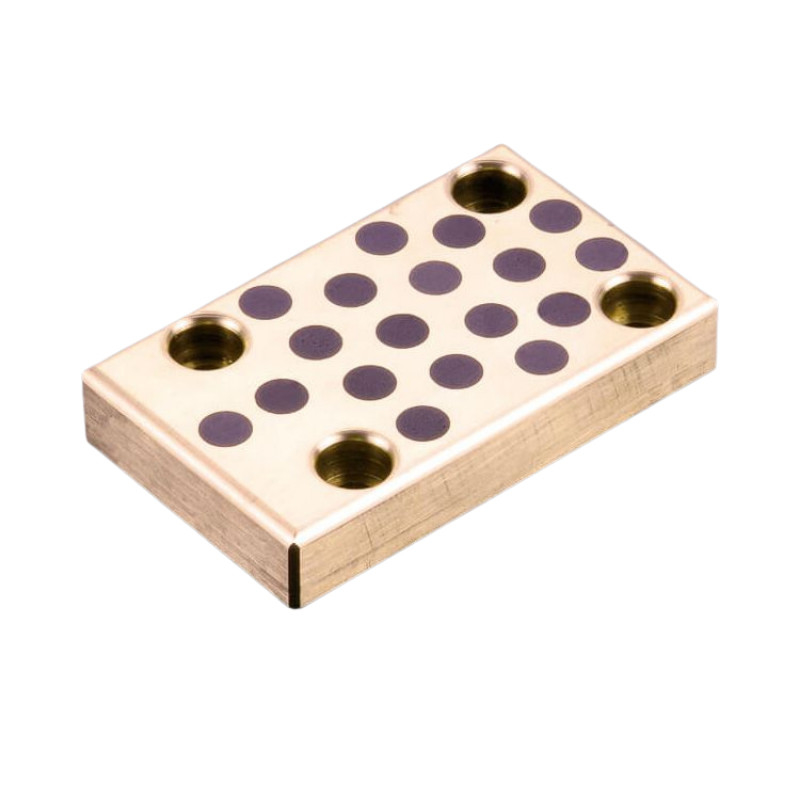

Tấm trượt Gib, tấm than chì,Thông số kỹ thuật và kích thước của một số bộ phận có thể không được bao gồm đầy đủ.
Sản phẩm tùy chỉnh
Gibs - Hợp kim đồng không dầu
Thông tin chi tiết về Vòng bi tự bôi trơn, Không dầu, Không dầu, Ống lót hướng dẫn, Tấm mài mòn, Vòng đệm, L Gibbs, V Blocks. Liên hệ
Các bộ phận tiêu chuẩn cho khuôn dập và đột > Các yếu tố hướng dẫn > Các yếu tố hướng dẫn không dầu
SelfLube sản xuất L-gibs, gib vuông và V-gibs, được sử dụng để hướng dẫn và kiểm soát chuyển động tuyến tính trong các ứng dụng nơi tải trọng nặng được gặp phải: khuôn dập kim loại, khuôn, máy móc đặc biệt và thiết bị hạng nặng của tất cả các loại.
Được làm bằng đồng nhôm đặc có hoặc không có tự bôi trơn than chì, gib của SelfLube có sẵn trong nhiều kích thước tiêu chuẩn inch và mét. Và, nếu một gib tiêu chuẩn không phù hợp, SelfLube có thể sản xuất gib tùy chỉnh một cách kinh tế với bất kỳ kích thước nào.
Ngoài ra, các loại gib bổ sung, chủ yếu liên quan đến khuôn dập kim loại, có thể được tìm thấy trong phần Linh kiện hướng dẫn.

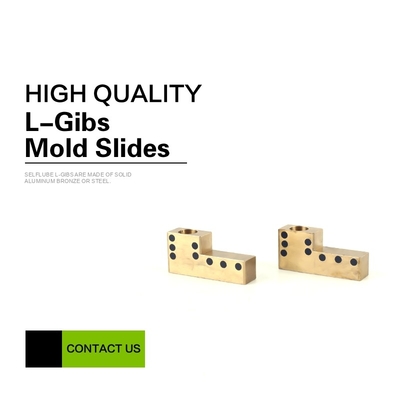

L-gibs SelfLube được làm bằng đồng nhôm đặc hoặc thép. Đồng nhôm của chúng tôi có thể được đặt hàng có hoặc không có than chì tự bôi trơn hoặc các lỗ lắp đặt được khoan trước. Thép của chúng tôi có sẵn có hoặc không có lỗ. Chúng tôi không sản xuất bất kỳ L-gibs thép nào có than chì. Được sử dụng để hướng dẫn và kiểm soát chuyển động tuyến tính, các bộ phận này có nhiều kích thước tiêu chuẩn. Nếu một kích thước tiêu chuẩn không phù hợp với ứng dụng của bạn, SelfLube có thể dễ dàng tạo ra một kích thước tùy chỉnh.
Đồng thau không lỗ
Đồng thau
Đồng thau có than chì không lỗ
Đồng thau có than chì
| Vật liệu | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Mật độ | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Độ cứng HB | >210 | >70 | >150 | >95 | >280 |
| Độ bền kéo N/mm2 | >750 | >200 | >600 | >260 | >540 |
| Độ bền năng suất N/mm2 | >450 | >90 | >260 | >150 | >450 |
| Độ giãn dài % | >12 | >15 | >10 | >8 | >0.3 |
| Hệ số giãn nở tuyến tính |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| Nhiệt độ tối đa | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Tải trọng tối đa N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Tốc độ tối đa (Khô) m/phút | 15 | 10 | 20 | 10 | 15 |
| PV tối đa N/mm2*m/phút (Bôi trơn) |
200 | 60 | 60 | 80 | 200 |
| Biến dạng nén 300N/mm2 |
<0.01mm | <0.05mm | <0.04mm | <0.05mm | <0.005mm |
| Tốc độ trượt v: | 30 m/phút |
| Vật liệu cơ bản: | Đồng thau đặc biệt (SO#50SP2) |
| Tự bôi trơn: | Có |
| Chất bôi trơn: | Than chì |
| Áp suất bề mặt P: | 100 N/mm² |
| Giá trị P*v: | 200 N/mm² x m/phút |
| Nhiệt độ hoạt động: | -50°C / +200°C (tối đa 300°C) |
| Hệ số ma sát: | 0,07 |
Cầu trượt khuôn L-Gibs Độ cứng cao vòng bi bôi trơn rắn bằng đồng thau tẩm được cải thiện trên cầu trượt khuôn L-Gibs bằng cách tăng cường hơn nữa độ cứng của đồng thau có độ cứng cao, tạo ra khả năng chịu tải cao hơn và đặc tính chống mài mòn tốt hơn. Các sản phẩm được sử dụng rộng rãi trong máy cán đúc liên tục, thiết bị khai thác, thiết bị kỹ thuật, máy ép phun, v.v. Do độ cứng cao, khó gia công và hoàn thiện, nên chỉ nên dùng cho các ứng dụng tải trọng cao.
| Vật liệu cơ bản | CuZn25A16Fe3Mn3 | Tải trọng động | 120N/mm² |
| Độ cứng cơ bản | HB210~275 | Hệ số ma sát | <0.16 |
| Nhiệt độ tối đa | 300℃ | Giới hạn tốc độ | khô 0,4m/s dầu 5m/s |

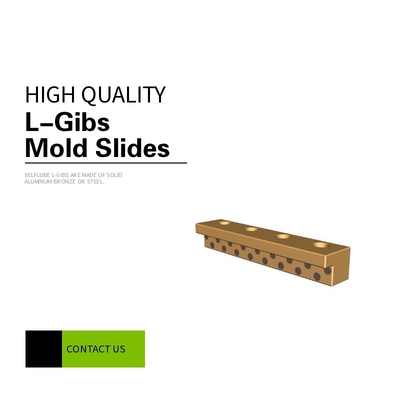

Tự bôi trơn L-Gibs cung cấp một bề mặt mài mòn lâu dài cho sản xuất cao khuôn sử dụng cầu trượt và cam. L-Gibs là dễ gia công và có thể được tạo hình thành bất kỳ cấu hình nào, không cần dụng cụ đặc biệt.
Chúng được cung cấp không có lỗ khoan trước, mang lại sự linh hoạt với các mẫu lắp. Điều này cho phép khả năng làm việc xung quanh các đường nước và các bộ phận khác trong khuôn.
Hệ số ma sát thấp cung cấp bề mặt mài mòn lâu dài
Không có lỗ khoan trước bằng với tính linh hoạt của mẫu lắp
Dung sai gần
| Số bộ phận | A Có thể chọn |
S Có thể chọn |
W | T | X | Y | d1 | d2 | h | |
| Loại | B | |||||||||
| (Hợp kim đồng không bôi trơn) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
