| Tên thương hiệu: | Chain Pin Bushing |
| Số mẫu: | 232020 |
| MOQ: | Giao tiếp tham vấn |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Vòng bi đồng đục lỗ ， Vòng bi bọc đồng trơn |
Bạc lót đồng thau Chain Pin 202320 Vòng bi đồng là một bộ phận được thiết kế chính xác, được thiết kế đặc biệt để sử dụng trong các ứng dụng chốt xích. Được làm từ hợp kim đồng thau 202320 chất lượng cao, bạc lót này mang lại khả năng chống mài mòn, chống ăn mòn và độ bền vượt trội.
Hợp kim đồng thau 202320 là vật liệu được sử dụng rộng rãi cho vòng bi do các đặc tính cơ học và khả năng gia công tuyệt vời của nó. Sự kết hợp của đồng, thiếc và các nguyên tố hợp kim khác trong hợp kim này mang lại sự cân bằng về độ bền, độ cứng và khả năng chống ăn mòn.
Bạc lót đồng thau Chain Pin 202320 Vòng bi đồng được thiết kế để lắp chính xác vào các cụm chốt xích, đảm bảo hoạt động trơn tru và đáng tin cậy. Nó giúp giảm ma sát và mài mòn, kéo dài tuổi thọ của xích và cải thiện hiệu suất tổng thể.
Với các đặc tính vật liệu vượt trội và kỹ thuật chính xác, Bạc lót đồng thau Chain Pin 202320 Vòng bi đồng là một thành phần thiết yếu để duy trì hoạt động trơn tru và hiệu quả của máy móc chạy bằng xích trong các ứng dụng công nghiệp khác nhau.
Những vòng bi này được bọc từ hợp kim đồng thau đồng nhất được tạo hình nguội. Vật liệu
có khả năng chịu tải và chống mài mòn cao. Hình dạng kim cương
khuyết tật bôi trơn được thiết kế để bôi trơn bằng mỡ và lỗ được tích hợp
được thiết kế để bôi trơn bằng dầu. Chúng tôi đặc biệt nhắc nhở để đảm bảo đủ
mỡ hoặc dầu được bảo quản trước khi lắp đặt các ống lót để cung cấp bôi trơn
lớp màng trong quá trình chạy ban đầu của các bộ phận.

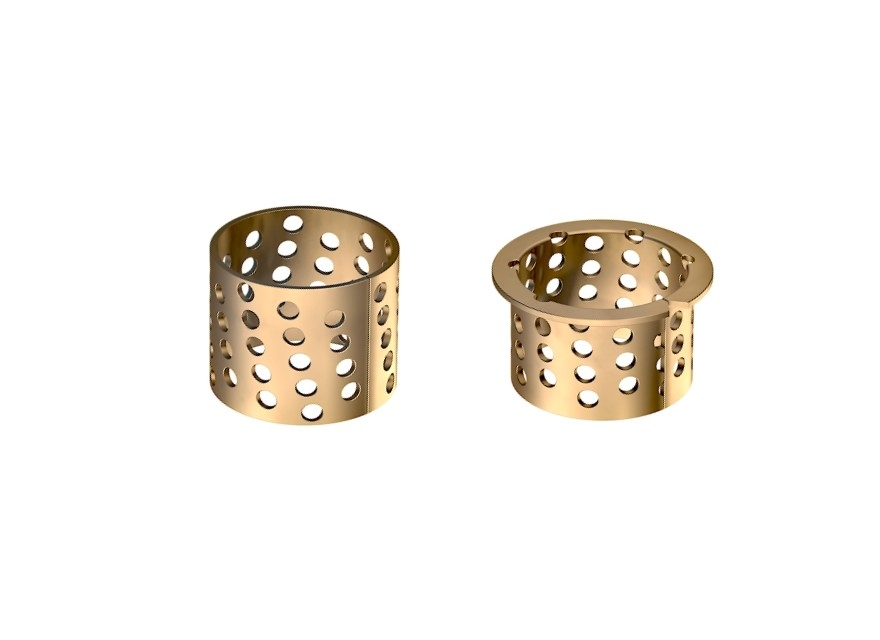

Vòng bi trượt bạc lót đồng bọc
Loại bạc lót đồng: WF-WB802, FB092
Thông số kỹ thuật:2320 , 20x23x20mm
Đường kính trong: 20mm
Đường kính ngoài: 23mm (độ dày thành 1,5mm)
Loại thẳng: Ống lót đồng, vòng bi đồng bọc hình trụ
Tổng chiều cao: 20mm
Tiêu chuẩn: DIN1494 / ISO3547

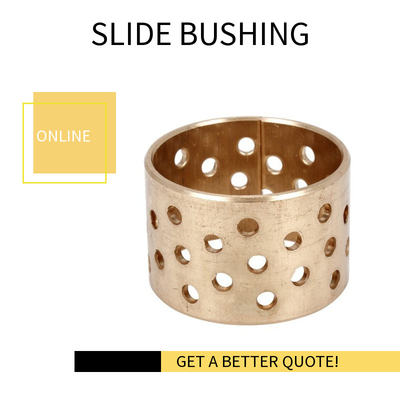

Vòng bi đồng FB092 là vòng bi thành mỏng được làm bằng các lỗ phun dầu đồng đều và có trật tự dựa trên vật liệu đồng, được bơm mỡ bôi trơn sau khi lắp ráp và sau đó được sử dụng với phớt mặt cuối. Vòng bi có ưu điểm là lưu trữ dầu lớn, lắp đặt thuận tiện và cấu trúc nhỏ. Nó có thể thay thế ống lót đồng và giảm đáng kể chi phí. Hiện tại, sản phẩm này đã được sử dụng trong băng tải, thang máy, máy cuốn, máy san lấp và một dịp tải trọng trung bình, tốc độ thấp khác.
Thông số sản phẩm:
Vật liệu cơ bản
CuSn8P0. 3 hoặc CuSn6.5 P0.1
độ cứng
HB90 ~ 120
Áp suất chịu tải tối đa
60N/mm2
Phạm vi nhiệt độ áp dụng
- 100 ℃ ~ 200 ℃
Tốc độ trượt tối đa
2,5 m/s
Khả năng chịu tải và ổn định tốt ở độ mài mòn thấp. Do các lỗ hở, khe hở bôi trơn được giảm thiểu!
Bôi trơn phải đạt được thông qua trục hoặc theo hướng xuyên tâm qua vỏ ổ trục. Tất cả các loại mỡ hoặc dầu thường được sử dụng đều có thể được sử dụng.
Các ống lót đồng bọc được sử dụng rộng rãi trong máy móc xây dựng, máy móc nông nghiệp, v.v.

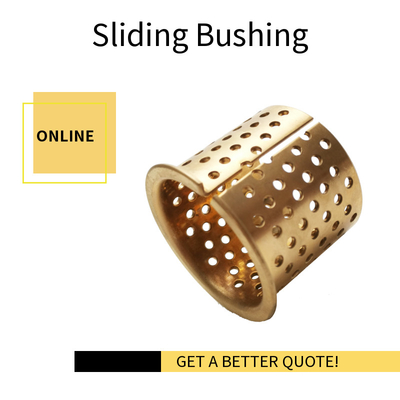

Vòng bi hình trụ thông thường, vòng bi mặt bích, vòng đệm chặn, tấm trượt.
Vật liệu hỗ trợ: CuSn8P (DIN 17662)
| Khả năng chịu tải cụ thể tĩnh | ≤ 120 [ N/mm² ] |
| Khả năng chịu tải cụ thể động | tại tối đa 0,01 m/s ≤ 40 [ N/mm² ] |
| Tốc độ trượt | tại tối đa 2,0 m/s ≤ 2,5 [ m/s ] tùy thuộc vào bôi trơn |
| Giá trị ma sát | 0,05 đến 0,20 [ µ ] tùy thuộc vào bôi trơn |
| Biến dạng nhiệt độ | -40 đến +250 [ °C ] |
| Tối đa. Giá trị Pv | 2,8 [ N/mm² x m/s ] |
Các vòng bi được dự định sẽ được ép vào vỏ với dung sai H7. Đường kính trong của vòng bi trượt sau đó sẽ giữ dung sai H9.
Thép, tôi cứng hoặc không tôi, độ nhám bề mặt ≤ Rz 6,3
Nó là một vòng bi trượt bằng đồng ít bảo trì, cần thiết phải bôi trơn chính. Có thể bôi trơn bằng dầu hoặc mỡ. Do các túi bôi trơn, khe hở bôi trơn được giảm thiểu!
