| Tên thương hiệu: | Graphite Bearing Design |
| Số mẫu: | ống lót than chì |
| MOQ: | Kích thước tiêu chuẩn Ống lót bằng đồng nhỏ Số lượng đặt hàng tối thiểu |
| giá bán: | Oilless Bushings High Quality Price Ratio B2B |
| Điều khoản thanh toán: | T / T TƯ VẤN |
| Khả năng cung cấp: | Mua Ống lót bằng đồng, Vòng bi bằng đồng trực tuyến |
Vòng bi bạc đạn graphite, đặc biệt là loại C86300, được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp khác nhau nhờ các đặc tính độc đáo và thiết kế không dầu của chúng. Các vòng bi này mang lại một số ưu điểm như đặc tính tự bôi trơn tuyệt vời, khả năng chịu nhiệt độ cao và khả năng chống ăn mòn, khiến chúng phù hợp với các môi trường khắc nghiệt.
Loại vòng bi bạc đạn graphite C86300 bao gồm một hợp kim gốc đồng với tỷ lệ phần trăm cao các hạt graphite được nhúng trong ma trận. Sự kết hợp này mang lại cho vòng bi khả năng chống mài mòn tuyệt vời và khả năng hoạt động mà không cần bôi trơn bên ngoài.
Thiết kế không dầu của các vòng bi này làm giảm đáng kể nguy cơ nhiễm bẩn và nhu cầu bảo trì, khiến chúng trở nên lý tưởng cho các ứng dụng mà việc bôi trơn có thể khó khăn hoặc không mong muốn. Ngoài ra, các đặc tính tự bôi trơn của các hạt graphite cho phép vòng bi hoạt động trơn tru và hiệu quả trong thời gian dài.
Vòng bi bạc đạn graphite có nhiều kích cỡ và cấu hình khác nhau để đáp ứng các nhu cầu cụ thể của các ứng dụng khác nhau. Các nhà cung cấp bán buôn cung cấp các vòng bi này với giá cả cạnh tranh, cho phép khách hàng mua với số lượng lớn và tiết kiệm chi phí.
Tóm lại, vòng bi bạc đạn graphite được làm từ vật liệu loại C86300 là một giải pháp đáng tin cậy và tiết kiệm chi phí cho các ứng dụng yêu cầu vòng bi tự bôi trơn, không dầu. Các đặc tính độc đáo và độ bền của chúng khiến chúng trở thành một lựa chọn phổ biến của người dùng công nghiệp.
F1126 - Ống lót dẫn hướng cho bộ Ejector - DME - Vật liệu 2.0598 - 200HB - Graphite
C86300.pdf Vòng bi đồng
Vật liệu ống lót graphite đồng tương đương Thành phần ASTM C86300. Chúng tôi cung cấp các đơn đặt hàng số lượng lớn và bán buôn ống lót graphite đồng cho các doanh nghiệp và sử dụng thương mại từ Trung Quốc. Các đơn đặt hàng số lượng lớn có sẵn trong Dung sai tiêu chuẩn của chúng tôi cũng như nhiều loại vật liệu đồng thau ống lót không dầu khác. Các đơn đặt hàng lớn bao gồm kích thước nhỏ và kích thước lớn và/hoặc các kích thước mặt bích tùy chỉnh được sản xuất theo đơn đặt hàng từ Trung Quốc. Vui lòng liên hệ với chúng tôi qua email ngay hôm nay và đảm bảo chỉ định số lượng đặt hàng dự kiến của bạn
để chúng tôi có thể liên hệ với bạn với nhiều thông tin hơn.
Vật liệu hợp kim
Ống lót đồng mangan với phích cắm graphite
¾” ID x 1-1/8” OD x ¾” dài
1” ID x 1-3/8” OD x ¾” Dài
1-1/4” ID x 1-5/8” OD x ¾” Dài
| Mô hình | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cấp Thương hiệu Trung Quốc GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Thép+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Quốc tế ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Thép+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Đức DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Thép+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Nhật Bản JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Hoa Kỳ ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| Tiêu chuẩn Anh | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Thành phần hóa học hợp kim vật liệu
| Nguyên tố hóa học | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( % ) | Còn lại | Còn lại | Còn lại | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Còn lại | Còn lại |
| Mn ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
Thông số kỹ thuật
| Hiệu suất | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Tải trọng tối đa P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Tốc độ tối đa V ( m/s ) | Khô0.4 dầu5 | 2 | 2 | 0.5 | 0.1 | ||
| PV tối đa ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| Mật độ ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Độ bền kéo ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Độ giãn dài ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Độ cứng ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Nhiệt độ tối đa ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| Hệ số ma sát ( μ ) | Bôi trơn bằng dầu: 0.03 | Ma sát (khô): 0.16 | |||||

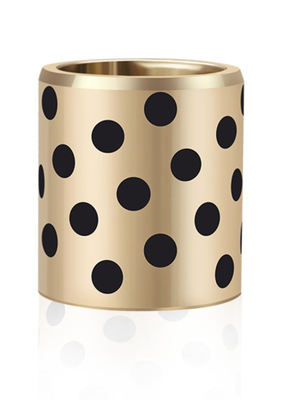

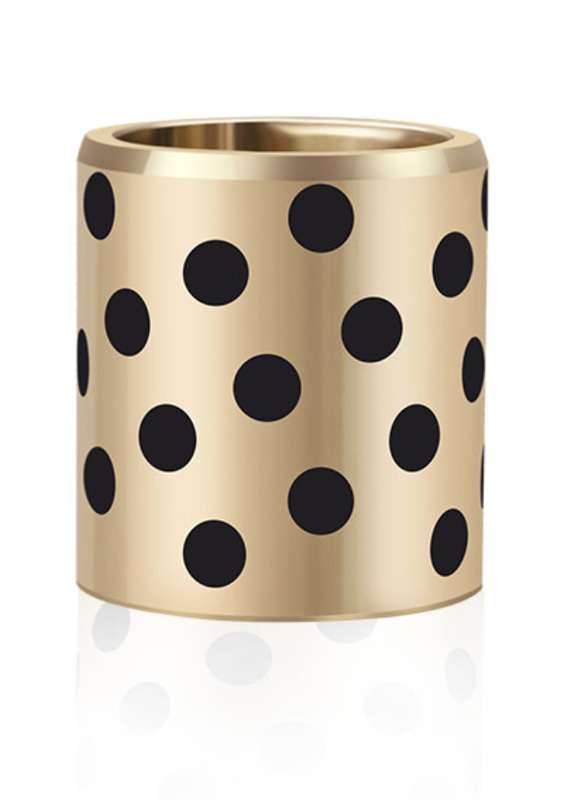

Ống lót đồng thau cắm graphite đều tự bôi trơn và không cần bảo trì. Những ống lót này được gia công từ đồng thau đúc liên tục và được cắm bằng các phích cắm chất bôi trơn rắn. Một ống lót và
bề mặt giao phối của nó phải luôn được ngăn cách bởi một lớp chất bôi trơn. Với Ống lót đồng thau cắm graphite, không cần bất kỳ hình thức bôi trơn bổ sung nào.
Lớp bề mặt được cải thiện bằng graphite để đạt đượchệ số thấp nhất
Đơn đặt hàng bán buôn & số lượng lớn ống lót graphite
SE 112 Ống lót graphite 50 62 50mm C86300
Nhiệt độ hoạt động của ống lót graphite -40℃ đến 300 ℃, mos2, Dung sai theo tiêu chuẩn TS12115
| Yêu cầu hóa học | ||||||||||||
| Đồng Hợp kim UNS No. |
Thành phần, % tối đa, trừ khi có chỉ định | |||||||||||
| Niken | ||||||||||||
| Đồng | Thiếc | Chì | Kẽm | Sắt | Bao gồm | Nhôm | Mangan | Antimon | Lưu huỳnh | Phốt pho | Silic | |
| Cobalt | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A Khi xác định đồng tối thiểu, đồng có thể được tính là đồng cộng với niken. | ||||||||||||
| B Đối với đúc liên tục, phốt pho phải là 1.5 % tối đa. | ||||||||||||
| C Sắt phải là 0.35 % tối đa khi được sử dụng cho thép có mặt sau. | ||||||||||||
Ống lót được sản xuất trong khi bạn chờ đợi
Ống lót sửa chữa xi lanh thủy lực
Sản xuất vòng bi trượt xi lanh thủy lực
Dịch vụ phay / tiện
Hàn / Chế tạo nhẹ
Kỹ thuật tại chỗ
Chúng tôi có vị thế độc nhất trong Ngành Ống lót sửa chữa xi lanh thủy lực.
Dịch vụ ống lót thay thế xi lanh thủy lực Trung Quốc
|
Cu%1 |
Pb% |
Sn% |
Zn% |
Fe% |
Ni%1,2 |
Al% |
Mn% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Thành phần hóa học theo ống lót đồng ASTM C86300 |
|||||||||||
|
60.00- |
|
|
22.00- |
2.00- |
|
5.00- |
2.50- |
||||
Cáckhả năng chống mài mònmặt sau kim loại với chất bôi trơn rắn có thể liên tục cung cấp nguồn bôi trơn trong quá trình vận hành vòng bi để đạt được tính năng tự bôi trơn. Với sự kết hợp củatải trọng nặng và khả năng chống va đậpcủa kim loại vàma sát thấphệ số của phi kim loại, vật liệu này tốt cho các điều kiện làm việc khác nhau.

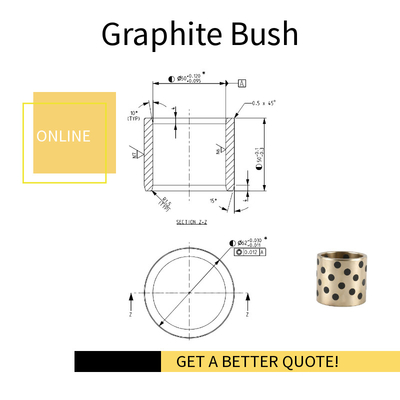

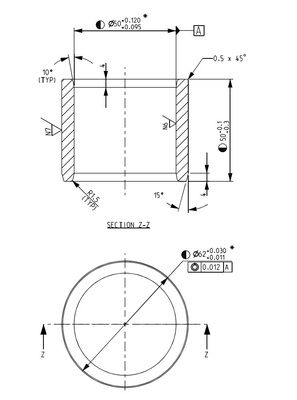

Bản vẽ kích thước vòng bi tự bôi trơn bằng kim loại:
ID50MM*OD62MM*LENGTH50MM
| Loại | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | |
| Vật liệu | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||||
| Mật độ | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| Độ cứng HB | ≥210 | ≥250 | ≥210 | ≥230 | ≥70 | ≥150 | ≥75 | |
| Độ bền kéo MPa | ≥750 | ≥800 | ≥755 | ≥755 | ≥250 | ≥500 | ≥270 | |
| Độ bền chảy MPa | ≥450 | ≥450 | ≥400 | ≥400 | ≥90 | ≥260 | ≥150 | |
| Độ giãn dài % | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥5 | |
| Hệ số giãn nở nhiệt | 1.9x10*%/°C | 1.8x10*9/°C | 1.6x10^*/°C | 1.8x10*/°C | ||||
| Nhiệt độ hoạt động tối đa. | -40~+300°C | -40~+400°C | ||||||
| Tải trọng tối đa MPa | 50 | 75 | 75 | 100 | 50 | |||
| Tốc độ tối đa m/s | Khô | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 | ||
| Bôi trơn | 1 | 0.25 | 1 | 0.25 | 2.5 | |||
| PV tối đa (N/mm2*m/s) | Khô | 1.65 | 1 | |||||
| Bôi trơn | 3.25 | 1.65 | ||||||
Dữ liệu trên được viiplus khuyến nghị. Dữ liệu thiết kế phải được đánh giá theo các điều kiện ứng dụng cụ thể.
CuZn25AI5Mn4Fe3Kích thước ống lót đồng
ống lót bộ đồng graphite tuyến tính tự bôi trơn dầu JDB ID 40mm OD 45mm 48mm 50mm
Tự bôi trơn khi việc bôi trơn tiêu chuẩn không khả thi
Hoạt động tốt dưới các tải trọng, loại và tốc độ khác nhau
Chống lại môi trường ăn mòn và khắc nghiệt
Hiệu suất tuyệt vời ở nhiệt độ trung bình đến cao lên đến 600° F
Tương thích với hầu hết các chất bôi trơn nhớt & Ứng dụng dầu và mỡ
| Chất bôi trơn | Tính năng | Ứng dụng điển hình |
| SL1 Graphite + Phụ gia |
Khả năng kháng hóa chất tốtvàhệ số ma sát thấp . Nhiệt độ hoạt động lên đến +400oC |
Thích hợp cho các ứng dụng công nghiệp nói chung tiếp xúc với môi trường. |
| SL4 +MoS2+Phụ gia |
Hệ số ma sát thấpvà bôi trơn nước tốt tính năng. Nhiệt độ hoạt động lên đến +300oC |
Thích hợp cho điều kiện bôi trơn bằng nước. Các ứng dụng bao gồm tàu, tuabin thủy lực và tuabin hơi nước. |
Các ứng dụng cho ống lót cắm graphite hầu như không giới hạn. Từ các ứng dụng khó bảo trì đến môi trường nhiệt độ cao đến tải trọng nặng
ứng dụng, ống lót đồng cắm graphite thể hiện khả năng chống mài mòn và dịch vụ tuyệt vời. Các ứng dụng như vậy bao gồm:
Nhà máy thép, xả lò, thiết bị sấy, máy rang, bộ trao đổi nhiệt, khuôn ép, dây chuyền lắp ráp, máy công cụ, băng tải xích, kết cấu ngoài khơi, cần cẩu boong,
Tời, nắp hầm hàng, cánh tay bánh lái, thiết bị nâng, nhà máy lốp & giấy, vòng bi liên kết chuyển động cho máy ép phun, máy trộn, máy nghiền, máy nghiền, máy móc xây dựng, khai thác mỏ
giàn khoan, vòng bi liên kết cánh tay, máy xúc điện và hơn thế nữa.
| LOẠI | MÔ TẢ |
| ỐNG LÓT CẮM GRAPHITE | 35*25*35 |
| 40*30*30 | |
| 40*30*35 | |
| 40*30*40 | |
| 40*30*45 | |
| 45*35*30 | |
| 45*35*35 | |
| 45*35*45 | |
| 45*35*50 | |
| 50*40*30 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*55 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 40x30x25 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40x30x44.8 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 75*60*65 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 80*65*75 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| Ống lót cắm graphite | 35*25*30 |
| 45*35*35 | |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 |
