| Tên thương hiệu: | Gleitlager Permaglide PAP Buchsen |
| Số mẫu: | PAP bụi cây tương đương |
| MOQ: | Thỏa thuận |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Ống lót tay áo bằng đồng, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống lót tự bôi |

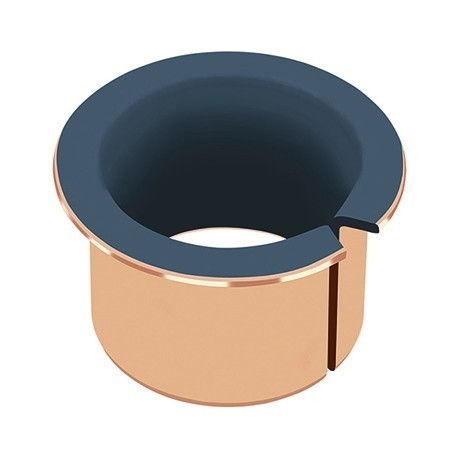

Lưỡi liềm trượt PAP, được chế tạo bằng thép và các vật liệu tương đương (Polytetrafluoroethylene),là một thành phần bền và hiệu quả cao được thiết kế cho các ứng dụng công nghiệp khác nhauVới đường kính tương đương với 3535mm, tay áo trượt này đảm bảo hoạt động trơn tru và giảm ma sát trong môi trường dự định của nó.
Xây dựng bằng thép cung cấp độ bền và độ cứng cần thiết trong khi vật liệu hoặc tương đương với cung cấp khả năng chống mòn và ổn định hóa học đặc biệt.Sự kết hợp của các vật liệu này làm cho PAP Bushing Sliding sleeve phù hợp để xử lý chất lỏng áp suất cao, khí và các phương tiện khác trong các môi trường công nghiệp đòi hỏi.
Thiết kế tay áo trượt cho phép di chuyển trơn tru và có kiểm soát trong khi giảm thiểu sự hao mòn trên tay áo và các thành phần giao phối.Tính năng thiết kế này đảm bảo độ tin cậy lâu dài và giảm yêu cầu bảo trì.
Cho dù được sử dụng trong thăm dò dầu mỏ và khí đốt, chế biến hóa chất, hoặc bất kỳ ứng dụng công nghiệp nào khác,PAP Bushing Sliding Sleeve với thép và vật liệu tương đương cung cấp một giải pháp mạnh mẽ và đáng tin cậy cho hoạt động trơn tru và hiệu quả.

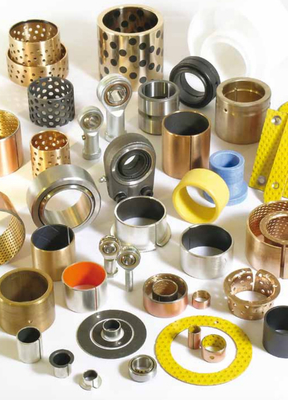

Chúng tôi sản xuất tất cả các thiết kế đặc biệt trong thời gian ngắn!Vỏ hình trụ. Vỏ sườn. Máy giặt đẩy.Dải.vòng bi, ...
Vòng tròn trượt khô kết hợp Vàng / DIN 1494 / ISO 3547 Không cần bảo trì Trượt và mòn tuyệt vời.
| Đề mục | Mô tả | Kích thước |
| 1 | PAF 1217 P10 | MUF 121417 |
| 2 | PAF 1509 P10 | MUF 151709 |
| 3 | PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| 4 | PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| 5 | PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| 6 | PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| 7 | PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| 8 | PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| 9 | PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| 10 | PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| 11 | PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| 12 | PAP 5050 P10 | GLY.PG 505550 F |
| 13 | PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| 14 | PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| 15 | PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| 16 | PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| 17 | PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| 18 | PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| 19 | PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| 20 | PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
Các chi tiết kỹ thuật
Làm cho thế giới quay
Hành vi trượt và mòn tuyệt vời, cho tất cả các loại chuyển động, khả năng tải cao, khả năng chống ăn mòn tốt, không từ tính
| Bề mặt trượt: | |
| Vật liệu hỗ trợ: | Bụt bằng đồng hoặc thép |
| Trọng lượng động: | ≤ 140 N/mm2 |
| Trọng lượng tĩnh: | ≤ 200 N/mm2 |
| Tốc độ trượt: | ≤ 2,5 m/s |
| Giá trị ma sát: | 0,02 - 0,20 μ |
| Giá trị PV tối đa: | 1,8 N/mm2 x m/s |
| Độ căng nhiệt độ: | -200 đến +280 °C |
| Bảo trì: | không cần bảo trì |
| Khung khoan dung: | H7 |
| Độ khoan dung sau khi lắp đặt: | H9 |
| Độ khoan dung trục: | f7 hoặc f8 |
| Vật liệu trục: | Thép, cứng hoặc không cứng, thô Rz < 2-3 |
vòng bi đơn giản- thể hiện nguyên tắc trôi dẳng với độ mòn thấp.
Việc sử dụngnhựa trên cơ sở kim loạivật liệu đã tạo ra một sự kết hợp vật liệu kết hợp các tính chất trượt tuyệt vời với khả năng mang tải và dẫn nhiệt của kim loại.Việc sử dụng các chất bôi trơn rắn trong ma trận nhựa cho phép hoạt động mà không có dầu hoặc mỡ bôi trơnNhóm P1, bao gồm P10.Tuy nhiên, không phải lúc nào cũng có thể thực hiện các nhiệm vụ của một ứng dụng vòng bi đơn giản với các sản phẩm được làm từ các vật liệu không cần bảo trì.Trong những trường hợp như vậy,bảo trì thấp P2tài liệu có sẵn.
Tùy thuộc vào nhu cầu của khách hàng và các ứng dụng cụ thể, một sốmiễn phí bảo trì và bảo trì thấpcác vật liệu có sẵn với cấu trúc vi mô giống hệt nhau.Một cấu trúc sinter đồng xốp được áp dụng cho một mặt sau bằng thép hoặc đồng và được ngâm với hỗn hợp nhựa tương ứng.Các chất bôi trơn rắn tạo ra một bộ phim giữa các bề mặt trượt.Nó cho phép hoạt động có tiếng ồn thấp ở tốc độ không đổi và hệ số ma sát thấp trong suốt tuổi thọ của thành phần. Điều này đạt được bằng cách hỗn hợp (Poly Tetra Fluoro Ethylene) với các phụ gia chống mòn và dẫn nhiệt.
Không thể tìm ra giải pháp mong muốn cho các ứng dụng vòng bi đơn giản với các sản phẩm được làm bằng vật liệu không cần bảo trì cho tất cả các nhiệm vụ và ứng dụng.vật liệu bảo trì thấp có sẵnTrong trường hợp này, bề mặt trượt để chịu tải trọng hao mòn được xây dựng từ một ma trận PVDF (Polyvinylidene Fluoride).
Gleitlager Permaglide PAP Buchsen Equivalent là một vật liệu trượt có chì, mạnh mẽ với hiệu suất tribological tối đa. Nó được thiết kế cho các ứng dụng không cần bảo trì, chạy khô,nhưng cũng có thể được sử dụng trong các hệ thống bôi trơn bằng chất lỏng.
Các đặc điểm độc đáo:
Sản xuất vật liệu
Khối chất bôi trơn rắn được sản xuất trong một quá trình trộn đặc biệt thích nghi. Trong một hoạt động ngâm song song, liên tục, bột đồng được ngâm lên mặt thép hoặc đồng dưới dạng một lớp trượt.Điều này tạo ra một lớp trượt với độ dày từ 0.2 mm đến 0,35 mm và khối lượng lỗ chân lông khoảng 30%. Tiếp theo, các khoang được lấp đầy bằng chất bôi trơn rắn bằng cách sử dụng cuộn bôi trơn.
Bước quy trình này được điều khiển theo cách mà một lớp chạy của chất bôi trơn rắn lên đến tối đa 0,03 mm dày được tạo ra trên lớp trượt.các tính chất đặc trưng của hệ thống vật liệu được điều chỉnh, và độ khoan dung độ dày cần thiết của vật liệu tổng hợp được sản xuất bằng cách sử dụng cặp cuộn được kiểm soát.
1Hoạt động không cần bảo trì trong điều kiện chạy khô
2. Phong trào xoay hoặc dao động
3.Tối đa tốc độ 2 m/s
4. Di chuyển tuyến tính
5.Phạm vi nhiệt độ từ -200 °C đến 280 °C
Các đặc điểm độc đáo:
| Đặc điểm | Đơn vị | P20, P22*, P23* | P200, P202*, P203* |
| Không chì | ️ | Không. | Vâng. |
| pvmax | MPa · m/s | 3 | 3.3 |
| pmax.stat. | MPa | 250 | 250 |
| pmax.dyn. | MPa | 70 ở v ≤ 0,042 m/s | 70 ở v ≤ 0,047 m/s |
| vmax | m/s | 3 ở p ≤ 1,00 MPa | 3.3 ở p ≤ 1,00 MPa |
| T | °C | -40 đến +110 | -40 đến +110 |
ĐểGiảm hệ số ma sát và cải thiện độ dẫn nhiệt,Các chất phụ gia đặc biệt được trộn vào ma trận. Ngoài ra, bề mặt của lớp trượt có thể được trang bị bằng cách tùy chọn các giải phóng lỗ mỡ để chứa mỡ hoặc dầu.
Đối với Permaglide®, vòng bi cho các yêu cầu hiệu suất cực kỳ cao, đã xây dựng và áp dụng một ma trận nhựa PEEK (Poly Ketone) được kết hợp với các chất lấp đặc biệt ở quy mô nanocải thiện tính chất tribological của nó.
Tương tự như vòng bi động cơ, nhu cầu kỹ thuật ngày càng tăng và khoảng trống lắp đặt tối thiểu quyết định các nỗ lực phát triển cho vòng bi Permaglide®.không chỉ hình học và hình dạng được phát triển một cách chọn lọc mà còn được tối ưu hóa như các hệ thống bề mặt trượt mà động lượng động học được điều chỉnh cho mục đích của các cặp trượt được tính đếnHơn nữa, khách hàng không cần phải điều chỉnh thiết kế của các tập hợp của họ cho các yếu tố trượt; vòng bi Permaglide® điều chỉnh tối ưu cho thiết kế tập hợp.
| chỉ định | Nhà sản xuất | Thời gian | |
| JUM0240 | MISCELLANEUS | 186 × | |
| PAP0203 P10 | PERMAGLID | 992 × | 2.00 x 3,50 x 3,00 mm |
| PAP0205 P10 | PERMAGLID | 600 × | 20,00 x 3,50 x 5,00 mm |
| PAP0303 P10 | PERMAGLID | 686 × | 3.00 x 4,50 x 3,00 mm |
| PAP0303 P14 | PERMAGLID | 570 × | 3.00 x 4,50 x 3,00 mm |
| PAP0304 P10 | PERMAGLID | 343 × | 3.00 x 4,50 x 4,00 mm |
| PAP0304 P14 | PERMAGLID | 700 × | 3.00 x 4,50 x 4,00 mm |
| PAP0305 P10 | PERMAGLID | 197 × | 3.00 x 4,50 x 5,00 mm |
| PAP0306 P10 | PERMAGLID | 607 × | 3.00 x 4,50 x 6,00 mm |
| PAP0306 P14 | PERMAGLID | 578 × | 3.00 x 4,50 x 6,00 mm |
| PAP0403 P10 | PERMAGLID | 46 × | 40,00 x 5,50 x 3,00 mm |
| PAP0403 P14 | PERMAGLID | 659 × | 40,00 x 5,50 x 3,00 mm |
| PAP0404 P10 | PERMAGLID | 222 × | 4.00 x 5,50 x 4,00 mm |
| PAP0404 P14 | PERMAGLID | 998 × | 4.00 x 5,50 x 4,00 mm |
| PAP0406 P10 | PERMAGLID | 107 × | 4.00 x 5,50 x 6,00 mm |
| PAP0406 P11 | PERMAGLID | 993 × | 4.00 x 6.00 x 6.00 mm |
| PAP0406 P14 | PERMAGLID | 119 × | 4.00 x 5,50 x 6,00 mm |
| PAP0410 P10 | PERMAGLID | 143 × | 4.00 x 5,50 x 10,00 mm |
| PAP0410 P14 | PERMAGLID | 512 × | 4.00 x 5,50 x 10,00 mm |
| PAP0505 P10 | PERMAGLID | 998 × | 5.00 x 7.00 x 5.00 mm |
| PAP0505 P11 | PERMAGLID | 879 × | 5.00 x 7.00 x 5.00 mm |
| PAP0508 P10 | PERMAGLID | 137 × | 5.00 x 7.00 x 8.00 mm |
| PAP0510 P14 | PERMAGLID | 17 × | 5.00 x 7.00 x 10.00 mm |
| PAP0606 P10 | PERMAGLID | 273 × | 6.00 x 8.00 x 6.00 mm |
| PAP0606 P11 | PERMAGLID | 41 × | 6.00 x 8.00 x 6.00 mm |
