Vòng bi trượt thiêu kết bằng đồng có mặt bích có khả năng tự bôi trơn là một bộ phận chuyên dụng được thiết kế để mang lại khả năng vận hành trơn tru và đáng tin cậy trong các ứng dụng yêu cầu khả năng chống mài mòn cao và ma sát thấp.Vật liệu thiêu kết bằng đồng mang lại sức mạnh và độ bền tuyệt vời, trong khi đặc tính tự bôi trơn giúp loại bỏ nhu cầu bôi trơn bên ngoài.

Thiết kế mặt bích của ổ trục này cho phép lắp đặt dễ dàng và lắp đặt an toàn trong nhiều ứng dụng khác nhau.Lớp trượt bằng đồng thiêu kết mang lại bề mặt trượt mịn, giảm ma sát và mài mòn giữa các bộ phận chuyển động.Đặc tính tự bôi trơn đạt được thông qua việc sử dụng các chất phụ gia hoặc lớp phủ đặc biệt giúp giải phóng chất bôi trơn trong quá trình vận hành, đảm bảo bôi trơn liên tục và đáng tin cậy.

Loại ổ trục này thường được sử dụng trong máy móc, thiết bị và các ứng dụng công nghiệp khác, nơi độ chính xác và độ bền là rất quan trọng.Sự kết hợp giữa thiêu kết đồng và tự bôi trơn làm cho ổ trục này trở thành lựa chọn lý tưởng cho các ứng dụng tải nặng và tốc độ cao.

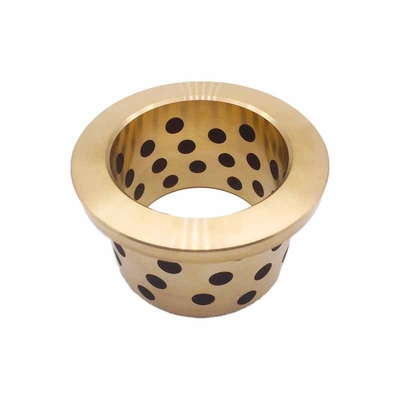

Vòng bi trượtVới mặt bích bằng đồng thiêu kết với khả năng tự bôi trơn

Hướng dẫn ống lót,gleitlagerbuchsenlà vật liệu ổ trục tự bôi trơn bao gồm đồng ổ trục chất lượng cao với các túi chứa đầy chất bôi trơn rắn và một màng mỏng chất bôi trơn rắn trên bề mặt ổ trục để hỗ trợ quá trình chạy thử.

ống lót ổ trục - không cần bảo trì

vòng bi trượt tự bôi trơn với chốt bôi trơn khô

Vòng bi trượt có mặt bích bằng đồng thiêu kết với khả năng tự bôi trơn

Ống lót bằng đồng / than chì tự bôi trơn thiêu kết

Tính chất vật liệu

Dung sai

Chúng tôi có thể chế tạo tất cả các loại ổ trục bằng đồng không dầu dựa trên tiêu chuẩn MISUMI.
Ống lót dẫn hướng Ống lót dẫn hướng hình trụ, Ống lót dẫn hướng có mặt bích và tấm trượt
Ống lót Misumi (JDB-10)
Vòng bi bằng đồng Rg7 với than chì

Ống lót dẫn hướng
Ống lót dẫn hướng phun không dầu (Dòng JDB)
Chất liệu: RG7 + Than chì

Vật chất: CuZn25Al5 hoặc HT250

Ống lót dẫn hướng không dầu GBF
Ống lót dẫn hướng không dầu GBW
Vòng bi dẫn hướng mặt bích HGBF

Các ống lót không dầu này là vòng bi tự bôi trơn bao gồm các đế bằng hợp kim đồng thau có độ bền cao được sản xuất bằng công nghệ đúc tiên tiến và chất bôi trơn rắn tích hợp.Chúng có thể được kết hợp với các loại chất bôi trơn rắn khác nhau tùy theo điều kiện sử dụng.

Ống lót không dầu hợp kim đồng tiêu chuẩn Ống lót bằng đồng than chì MPBZ Ống lót bằng đồng tự bôi trơn Ống lót bằng đồng chống ăn mòn

Ống lót bằng đồng cắm than chì không dầu tự bôi trơn, giá xuất xưởng, liên hệ với chúng tôi!

Có sẵn nhiều sản phẩm ống lót không dầu tiêu chuẩn khác nhau.

Chỉ định Số Phần theo ID và Độ dài được yêu cầu.(ví dụ) ID là 50mm và chiều dài là 30 mm.

Ống lót không dầu tích hợp mặt bích

Mặt bích tích hợp ống lót không dầu / Vòng đệm hợp kim đồng không dầu

Ống lót bằng đồng thiêu kết có mặt bích tẩm dầu

Đồng có than chì

Các thành phần này được làm bằng đồng nhôm nguyên khối và có sẵn hoặc không có than chì tự bôi trơn.

• Bảo trì mà không cần bôi trơn.Thể hiện hiệu suất cao trongtải cao, hoạt động tốc độ thấp.
• Thể hiện khả năng chống mài mòn vượt trội trong các ứng dụng mà màng dầu được tạo ra không thường xuyên, chẳng hạn như chuyển động tịnh tiến, dao động, khởi động và dừng thường xuyên, v.v.
• Khả năng kháng hóa chất và chống ăn mòn vượt trội.
• Sản phẩm tiêu chuẩn có sẵn trong các kích cỡ khác nhau.

Vòng bi trơn và tự bôi trơn (Vật liệu ống lót: Đồng thau tẩm than chì)

• Bảo trì miễn phí(tự bôi trơn)

• Vìtải nặngcác ứng dụng
• Chịu được nhiệt độ khắc nghiệt
• Tuổi thọ dài

Đồng đúc có chốt bôi trơn rắn - Hệ mét

Vật liệu:

Vật liệu tiêu chuẩn:CuZn25A16Fe3Mn3 + Than chì

Đặc điểm ống lót bằng đồng cắm than chì

• Vô songtải cao, tốc độ thấphiệu suất.Hoạt động tốt ngay cả khi không cần bôi trơn,
• Khả năng chống mài mòn tuyệt vờiở những nơi khó hình thành màng dầu do chuyển động qua lại, chuyển động dao động và các quá trình thường không liên tục
• Khả năng chống ăn mòn và tấn công hóa học đáng chú ý
• Bảo trì miễn phívà tiết kiệm chi phí vận hành.

sẵn có

Các dạng Bushing không dầu có sẵn ở kích thước tiêu chuẩn

• Ống lót thẳng không dầu
• Ống lót không dầu có mặt bích
• Ống lót máy giặt lực đẩy

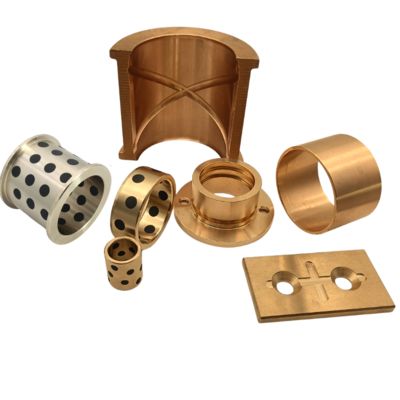

Vòng bi tự bôi trơn theo hệ mét và ống lót không dầu kiểu Anh được sản xuất theo đơn đặt hàng: dạng ống lót tiêu chuẩn ở kích thước đặc biệt, ống lót nửa, hình dạng đặc biệt thu được bằng cách dập hoặc vẽ sâu, thiết kế ống lót tùy chỉnh

Ứng dụng ống lót bằng đồng cắm than chì

Ống lót không dầu được sử dụng rộng rãi trong máy đúc liên tiếp, máy móc núi khoáng, vận chuyển, tua bin hơi nước, v.v.

Ống lót không dầu bằng đồng than chì mặt bích

Ống lót bằng đồng không dầu được cắm bằng than chì rắn

Đế của ổ trục bôi trơn rắn phải được xác định theo điều kiện làm việc của ổ trục.Các vật liệu được sử dụng phổ biến hơn làcường độ caođồng thau, đồng thiếc, đúc, v.v. Có hai loại vật liệu bôi trơn rắn nhúng chính, một loại là chì đen tự nhiên, than chì nhân tạo được tổng hợp bằng MoS2, và loại còn lại được tổng hợp bằng .Theo điều kiện làm việc riêng của ổ trục, thông qua sự kết hợp của các chất nền kim loại khác nhau và chất bôi trơn rắn nhúng, nó có thể đảm bảo rằng sản phẩm có thể đáp ứng các nhiệt độ, tải trọng, chuyển động và phương tiện khác nhau.Nhu cầu đặc biệt trong các điều kiện, đồng thời đảm bảo công việc ổn định và đáng tin cậy.

Ống lót bằng đồng được cắm bằng than chì rắn JDB

Ống lót bằng đồng cắm than chì rắn JDB được sử dụng rộng rãi trong các bánh xe luyện kim liên tục, giá đỡ xe lửa, thiết bị cán, máy khai thác mỏ, tàu, tua bin hơi nước và các trường hợp nhiệt độ cao, tải trọng cao, tốc độ thấp và tải nặng khác;trong tải thấp, nhiệt độ cao, tốc độ trung bình và các dịp khác, chẳng hạn như Cửa lò sưởi, mương lò, máy móc cao su, máy móc công nghiệp nhẹ, công nghiệp máy công cụ;mặt cuối của nó có thể được hàn và lắp đặt với thân đế, vì vậy nó phù hợp với máy luyện kim, máy xây dựng, máy vận chuyển dầu và các lĩnh vực khác không thể tiếp nhiên liệu;trong máy nâng Các bộ phận hỗ trợ được điều chỉnh đặc biệt, chẳng hạn như giá đỡ tời, giá đỡ cần cẩu và giá đỡ máy xúc.

Đặc điểm ứng dụng của ống lót không dầu:

Nó đặc biệt thích hợp cho chuyển động quay dướitải nặng và tốc độ thấp,chuyển động lắc lư và các bộ phận không dễ hình thành chất bôi trơn dưới tải;nó có thể được sử dụng trong thời gian dài trong điều kiện bôi trơn biên mà không cần bảo trì tiếp nhiên liệu, và việc tiếp nhiên liệu trong quá trình này có thể giúp vòng bi sử dụng Tuổi thọ sử dụng có thể được kéo dài hơn;lớp nhựa trên bề mặt có thể để lại một lề nhất định trong quá trình hình thành và xử lý ống bọc trục, đồng thời có thể tự xử lý sau khi ép vào lỗ để đạt được kích thước lắp ráp tốt hơn.

Hiện nay, nó chủ yếu được sử dụng trong máy luyện kim, máy khai thác mỏ, máy thủy lợi, khung gầm ô tô, máy xây dựng, máy nông nghiệp, máy cán thép, v.v.

1. Hỗn hợp polyoxymethylene biến tính(POM)và chì là 0,3 ~ 0,5mm, có khả năng chống mài mòn cao và có hệ số ma sát thấp ngay cả trong trường hợp thiếu dầu tức thời.Trên bề mặt ổ trục thường xuyên bố trí các hố chứa dầu có góc xoắn ốc, trong quá trình lắp ráp phải bôi mỡ bôi trơn.

2. Lớp bột đồng là 0,2 ~ 0,3mm, cókhả năng chịu tải tốt và chống mài mòn, và độ dẫn nhiệt tốt có thể truyền nhiệt sinh ra trong quá trình hoạt động của ổ trục kịp thời.Vật liệu composite có thể xuyên qua khe hở của quả bóng bột đồng để cải thiện độ bền liên kết.

3. Thép carbon thấp 0,4 ~ 2,2mm, nâng cao khả năng chịu lực và hiệu quả truyền nhiệt.

4. Lớp mạ đồng/thiếc, lớp mạ đồng 0,008mm, lớp mạ thiếc 0,005mm nên ổ trục có khả năng chống ăn mòn tốt.

Mô hình kích thước ống lót không dầu bằng đồng mặt bích

Biểu đồ kích thước ống lót mặt bích bằng đồng 500SP không dầu
