| Tên thương hiệu: | viiplus |
| Số mẫu: | vòng bi |
| MOQ: | Thỏa thuận |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T, Western Union |
| Khả năng cung cấp: | vòng bi graphite cắm, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Vòng bi Metal Journ |

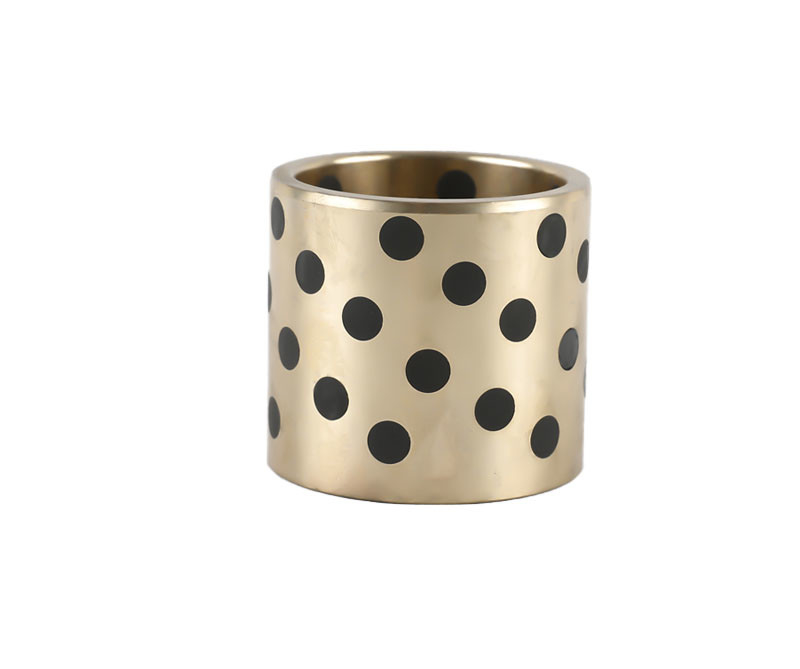

Giới thiệu ống lót MPBZ10-12 nhúng chất bôi trơn rắn của chúng tôi, được chế tạo từ hợp kim đồng thau chất lượng cao. Ống lót này nổi bật nhờ sự kết hợp độc đáo giữa độ bền và các đặc tính tự bôi trơn.
Chất bôi trơn rắn được nhúng trong ống lót đảm bảo hoạt động trơn tru và đáng tin cậy mà không cần bôi trơn thường xuyên. Tính năng này làm giảm đáng kể các yêu cầu bảo trì và kéo dài tuổi thọ của ống lót, khiến nó trở thành một giải pháp tiết kiệm chi phí cho nhiều ứng dụng công nghiệp.
Vật liệu hợp kim đồng thau được sử dụng trong việc chế tạo ống lót này mang lại khả năng chống ăn mòn và độ bền mài mòn tuyệt vời. Điều này, kết hợp với thiết kế được chế tạo chính xác của ống lót, đảm bảo sự phù hợp hoàn hảo và hiệu suất tối ưu ngay cả trong những môi trường khắc nghiệt nhất.
Cho dù bạn đang tìm kiếm một ống lót thay thế cho các bộ phận bị mòn hoặc cần một giải pháp đáng tin cậy cho thiết bị mới, ống lót MPBZ10-12 nhúng chất bôi trơn rắn của chúng tôi là sự lựa chọn hoàn hảo. Hãy liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm hoặc đặt hàng. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ bạn với các nhu cầu về ống lót của bạn.
| Loại | Thẳng | Vật liệu ống lót | Đồng thau tẩm than chì |
|---|---|---|---|
| I.D. d(mm) | 10 | O.D. D(mm) | 14 |
| Tổng chiều dài L(mm) | 12 | Phạm vi giá trị PV cho phép tối đa(N/mm2•m/s) | 1.1～2.0 |
| Giá trị PV cho phép tối đa(N/mm2•m/s) | 1.65 | Tải trọng cho phép tối đa(N/mm2) | 29 |
| Vận tốc cho phép tối đa(m/s) | 0.5 | Phù hợp lỗ lắp | H7 |
| Phạm vi nhiệt độ hoạt động(℃) | -40～150 | Phạm vi nhiệt độ hoạt động (Không bôi trơn) Tối thiểu | -40 |
Hợp kim đồng thau có độ bền kéo cao nhúng chất bôi trơn rắn
Đồng thau có độ bền cao
| Số hiệu bộ phận | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
■Bảng 1
| D | O.D. m6 (*1) | Đường kính vỏ H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| Số hiệu bộ phận | L | MPBZ | MPBZU | |||||||||||||||||||||
| Loại | dF7 | Dm6 (*1) |
Độ dày (N) | *Vít chặn xoay (Tham khảo) | Dm6 (*1) |
Độ dày (N) | ||||||||||||||||||
| MPBZ MPBZU *Kích thước L trong ( ) chỉ có sẵn cho MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
| Loại | Thẳng | Vật liệu ống lót | Đồng thau tẩm than chì | Phạm vi giá trị PV cho phép tối đa(N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| Giá trị PV cho phép tối đa(N/mm2•m/s) | 1.65 | Tải trọng cho phép tối đa(N/mm2) | 29 | Vận tốc cho phép tối đa(m/s) | 0.5 |
| Phù hợp lỗ lắp | H7 |
Vui lòng kiểm tra loại/kích thước/thông số kỹ thuật của bộ phận MPBZ10-12 trong dòng Ống lót không dầu - Hợp kim đồng thau, Thẳng, I.D. F7 (ống lót không dầu của Trung Quốc).
Nhiều loại hợp kim bao gồm hơn hai nguyên tố được gọi là đồng thau đặc biệt. Chẳng hạn như nhôm, chì, thiếc, mangan, niken, sắt, thành phần silicon của hợp kim đồng, đồng thau cường lực cao là một trong số đó. Đồng thau cường lực cao có khả năng chống mài mòn mạnh, đồng thau cường lực cao, độ cứng, khả năng chống ăn mòn hóa học mạnh. Ngoài ra còn có các tính chất cơ học gia công rất vượt trội. Đồng thau cường lực cao thường được sử dụng để sản xuất tấm, thanh, thanh, ống, bộ phận đúc, v.v. Thành phần hóa học
Công thức hóa học của đồng thau cường lực cao là ZCuZn25Ai6Fe3Mn3, chứa khoảng 65% đồng và 25% kẽm. Nhôm cải thiện độ bền, độ cứng và khả năng chống ăn mòn của đồng thau. Có ba loại đồng thau ở nhiệt độ phòng: đồng thau có hàm lượng kẽm dưới 35% và vi cấu trúc ở nhiệt độ phòng bao gồm dung dịch rắn A một pha, được gọi là đồng thau A.
ứng dụng đồng thau rất rộng rãi, đúc bằng ổ trục và ống lót, trong nước hiện nay chủ yếu làm bằng đồng thau cường lực cao cho ổ trục không dầu bôi trơn rắn ma trận (sau đây gọi là ổ trục trang trí rắn), là sử dụng đồng thau Gao Ligao cường độ cao làm ma trận và nhúng các chất độn polyme hình trụ được sắp xếp theo hướng xuyên tâm để làm vật liệu ma sát (đối với than chì, 2 - molypden, etylen, dầu và các chất bôi trơn khác), ưu thế của nó nằm ở chỗ nó được làm bằng hợp kim đồng và vật liệu chống ma sát phi kim loại có những ưu điểm bổ sung tương ứng, không chỉ có khả năng chịu tải cao và đột phá - đường trên bôi trơn mỡ ổ bi dầu, đạt được bôi trơn không dầu, Chất bôi trơn rắn nhúng dễ tạo thành màng bôi trơn, đóng vai trò lớn trong việc cải thiện hiệu suất ma sát và mài mòn, đồng thời ổn định, đáng tin cậy và tiết kiệm chi phí. So với ổ trục không dầu composite, nó có ưu điểm là khả năng gia công tốt, độ chính xác cao, khả năng chịu tải mạnh và khả năng chống mài mòn tốt. Ống dẫn hướng tự bôi trơn có thể được sử dụng trong nhiều lĩnh vực như khớp nối máy móc kỹ thuật, chẳng hạn như máy xúc, máy cạo mỏ, máy khoan quay, xe bơm bê tông, máy khoan đá, tời, cần cẩu cảng, v.v., và máy móc luyện kim, máy móc đúc, máy móc thủy lợi, máy móc vận tải, máy cán, máy thổi chai, máy thổi màng, máy ép phun chéo, vi sai, cơ chế lốp, dầm cân bằng rơ moóc, công tắc chân không, v.v.
Lĩnh vực ứng dụng:
1. Vòng bi đặc biệt cho máy móc xây dựng
2. Vòng bi đặc biệt cho máy ép phun
3. Vòng bi đặc biệt cho khuôn
4. Ô tô: máy nén điều hòa không khí, bơm nhiên liệu, hộp số, bộ giảm xóc, động cơ khởi động, v.v.
5. Linh kiện thủy lực: bơm bánh răng, bơm piston, bơm cánh, máy nén, xi lanh dầu, v.v.
6. Máy móc hậu cần và cảng: máy móc hậu cần ngoài trời như xe nâng, xe xếp, xe nâng nền tảng và máy móc cảng
7. Máy móc dập, rèn và ép
8. Máy móc nông nghiệp: máy gặt đập liên hợp, máy gieo hạt, máy đóng kiện, máy nghiền, máy kéo và xi lanh khác, hệ thống treo, các bộ phận nối và các bộ phận khác không thể tiếp nhiên liệu hoặc khó tạo thành màng dầu
9. Thiết bị văn phòng: máy fax, máy photocopy, máy hủy tài liệu, máy quét, máy in và các bộ phận chuyển động qua lại và nối khác
10. Máy móc thực phẩm
11. Cơ sở năng lượng: năng lượng mới thân thiện với môi trường như phát điện gió, phát điện mặt trời, phát điện thủy lợi và các ứng dụng tiện lợi khác
12. Thiết bị thể dục và giải trí
| Mẫu/thương hiệu tương ứng | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| JDB-2 | JDB-22 | JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | thép+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | thép+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | thép+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| thành phần hóa học | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| mật độ(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| độ cứng (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Độ bền kéo (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| độ giãn dài (%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Hệ số giãn nở tuyến tính | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Việc sử dụng nhiệt độ(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Tải trọng động tối đa(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Vận tốc tuyến tính tối đa(m/phút) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Giá trị PV bôi trơn tối đa (N/mm²*m/phút) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Lượng biến dạng nén vĩnh viễn (300N/mm²) |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
