| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Oilless Bush |
| MOQ: | Thỏa thuận |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Ống xích graphite, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống xích tạp chí kim l |

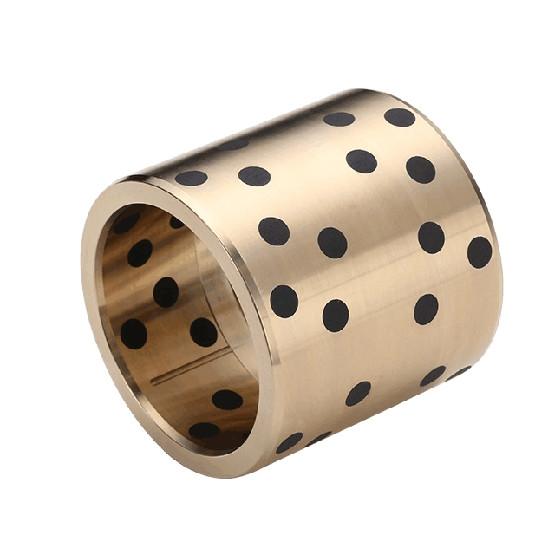

Giới thiệu Ống lót tự bôi trơn Metric Bronze Oilless của chúng tôi, có sẵn bằng cả hợp kim C86300 và C86200. Các ống lót này được thiết kế để mang lại hiệu suất và độ bền vượt trội trong nhiều ứng dụng công nghiệp mà việc bôi trơn không thực tế hoặc không mong muốn.
Vật liệu hợp kim đồng cung cấp khả năng chống ăn mòn và độ bền mài mòn tuyệt vời, làm cho các ống lót này phù hợp để sử dụng trong môi trường khắc nghiệt. Tính năng tự bôi trơn đảm bảo hoạt động trơn tru và đáng tin cậy, giảm đáng kể ma sát và mài mòn, ngay cả khi tải trọng và tốc độ cao.
Thiết kế hệ mét của các ống lót này cho phép tích hợp dễ dàng vào các hệ thống hiện có, trong khi kích thước được sản xuất chính xác đảm bảo vừa vặn hoàn hảo và hiệu suất tối ưu. Khi bạn thay thế các ống lót bị mòn hoặc nâng cấp thiết bị của mình, Ống lót tự bôi trơn không dầu Metric Bronze của chúng tôi là giải pháp đáng tin cậy và tiết kiệm chi phí.
Có sẵn cả hợp kim C86300 và C86200, bạn có thể chọn vật liệu phù hợp nhất với yêu cầu ứng dụng cụ thể của mình. Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về ống lót của chúng tôi hoặc để đặt hàng. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ bạn về nhu cầu ống lót của bạn.
YÊU CẦU KỸ THUẬT: VẬT LIỆU: ỐNG BÔI TRƠN TỰ BÔI TRƠN ĐƯỢC LÀM TỪ LỚP ĐỒNG MANGAN CÓ ĐỘ BỀ MẶT/KIM LOẠI CƠ BẢN THEO TIÊU CHUẨN ASTM B22/B271 (C86300/C86200) VÀ BAO GỒM CÁC CHẾT THAN CHÌ ĐẢM BẢO HỆ SỐ MA SÁT THẤP. ỐNG BỌC ĐỒNG ĐƯỢC GIA CÔNG HOÀN THIỆN SẼ ĐƯỢC CUNG CẤP THEO BẢN VẼ.
| BẢN VẼ SỐ | MỤC / PHẦN SỐ |
|
B29.01-01.21-1 |
230X255/288X15/145 |
|
B29.01-01.21-2 |
230X255/282X15/245 |
|
B29.01-01.21-3 |
228X253/285X12.5/180 |
|
B29.01-01.21-4 |
80X100/115X10/95 |
|
B29.01-01.21-5 |
230X258/288X15/145 |
|
B29.01-01.21-6 |
230X258/282X15/245 |
|
B29.01-01.21-7 |
228X256/285XX12.5/180 |
|
B29.01-01.21-8 |
80X103/115X10/95 |
Ống lót dẫn hướng Ống lót dẫn hướng hình trụ, Ống lót dẫn hướng có bích và tấm trượt
Ống lót Misumi (JDB-10)
Vòng bi đồng Rg7 với than chì
Vật liệu:RG7+Than chì
Vật liệu:CuZn25Al5 hoặc HT250
Ống lót dẫn hướng không dầu GBF
Ống lót dẫn hướng không dầu GBW
Vòng bi dẫn hướng bích HGBF
Ống lót hợp kim đồng tiêu chuẩn không dầu MPBZ ống lót đồng graphite ống lót đồng tự bôi trơn ống lót đồng chống ăn mòn
Ống lót bằng đồng không dầu tự bôi trơn bằng than chì, giá xuất xưởng, liên hệ với chúng tôi!
Có sẵn nhiều sản phẩm ống lót không dầu tiêu chuẩn khác nhau.
Chỉ định Mã số sản phẩm theo ID và Chiều dài yêu cầu. (ví dụ) ID là 50mm và chiều dài là 30mm.
Ống lót không dầu tích hợp mặt bích
Ống lót không dầu tích hợp mặt bích / Vòng đệm hợp kim đồng không dầu
Ống lót bằng đồng thiêu kết có bích tẩm dầu
Đồng với than chì
Các thành phần này được làm bằng đồng nhôm nguyên khối và có hoặc không có lớp than chì tự bôi trơn.
| KHÔNG. | ĐẠI HỌC | Số vật liệu | Chỉ định | Tiêu chuẩn ASTM | Tỷ lệ | Mật độ (g/cm³) | Độ biến dạng 0,2% (MPa) | Độ bền kéo (MPa) | Sự căng thẳng (%) | Mô đun E (MPa) | Độ cứng (HB) | Ứng dụng |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106.000 | 65 | Được sử dụng rộng rãi trong kỹ thuật ô tô, hàng không vũ trụ và hàng hải cho các thành phần đòi hỏi độ bền và khả năng chống ăn mòn tốt. Được công nhận trên toàn thế giới về tính linh hoạt và hiệu suất. |
| 2.1090.03 | CuSn7ZnPb | B271 | Cu 81 - 85, Sn 6,3 - 7,5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B505 | Cu 81 - 85, Sn 6,3 - 7,5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Chưa được chuẩn hóa | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112.000 | 80 | Thường được sử dụng trong sản xuất vòng bi, ống lót và các bộ phận đòi hỏi khả năng chịu tải và chống mài mòn cao, đặc biệt là trong các ứng dụng hàng hải và công nghiệp. |
| 2.1061.03 | CuSn12Pb | Chưa được chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B584 | Cư phút. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 270 | 600 | 12 | 122.000 | 140 | Được sử dụng trong hàng hải, hàng không vũ trụ và máy móc hạng nặng để sản xuất vòng bi và các thành phần đòi hỏi độ bền và độ bền cao. Được biết đến với tải trọng cực lớn và môi trường ăn mòn cao. |
| 2.0975.02 | CuAl10Ni | B30 | Cư phút. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B271 | Cư phút. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B505 | Cư phút. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | Cu 60 - 67, Al 3 - 7, Fe 1,5 - 4, Mn 2,5 - 5, Zn còn lại | 8.2 | 450 | 750 | 8 | 115.000 | 180 | Được sử dụng trong ổ trục chịu tải nặng, linh kiện thủy lực và phần cứng hàng hải. Được thiết kế cho tải trọng cao và khả năng chống ăn mòn. |
| 2.0598.02 | CuZn25Al5 | B30 | Cu 60 - 66, Al 5 - 7,5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B271 | Cu 60 - 66, Al 5 - 7,5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Chưa được chuẩn hóa | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2,0, Sb 0,2, P 0,2 | 8.6 | 140 | 260 | 12 | 110.000 | 80 | Thường được sử dụng trong sản xuất vòng bi, bánh răng và các thành phần đòi hỏi khả năng chống mài mòn cao. Được biết đến với khả năng gia công tốt và khả năng chống ăn mòn, đặc biệt là trong môi trường nước biển. Mọi quyền đối với nội dung được liệt kê đều được giữ bởi https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Chưa được chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | |||
| 2.1052.04 | CuSn12 | Chưa được chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | |||
| Lưu ý: Mã mẫu giao hàng: .01 = đúc khuôn cát, .02 = đúc trọng lực, .03 = đúc ly tâm, .04 = đúc liên tục. | ||||||||||||
Khả năng có sẵn
Các dạng ống lót không dầu có sẵn ở các kích thước tiêu chuẩn
Vòng bi tự bôi trơn hệ mét và ống lót không dầu hệ Anh được sản xuất theo đơn đặt hàng: dạng ống lót tiêu chuẩn có kích thước đặc biệt, ống lót nửa, hình dạng đặc biệt thu được bằng cách dập hoặc kéo sâu, thiết kế ống lót tùy chỉnh
Ống lót không dầu được sử dụng rộng rãi trong máy đúc liên tiếp, máy móc khai khoáng, vận chuyển, tua bin hơi nước, v.v.
| Kích cỡ | Tùy chỉnh | |
| Vật liệu | CuZn25AI5Mn4Fe3 | |
| Mật độ g/cm³ | 8 | |
| Độ cứng HB | >210 | |
| Độ bền kéo N/mm² | >750 | |
| Giới hạn chảy N/mm² | >340 | |
| Độ giãn dài % | >12 | |
| Hệ số giãn nở tuyến tính 10-5/℃ | 2.2 | |
| Hệ số dẫn nhiệt W(/mk) | 38~55 | |
| Hệ số linh hoạt KN/mm² | 100~140 | |
| Giới hạn nhiệt độ ℃ | -40~+200 | |
| Tải trọng động tối đa N/mm² | 98 | |
| Tốc độ tối đa m/s | Bôi trơn khô | 0,3 |
| Dầu bôi trơn | 1 | |
| Tối đa PV | Bôi trơn khô | 1,65 |
| N/mm²*m/giây | Dầu bôi trơn | 3,25 |
| Ma sát | Bôi trơn khô | 0,12~0,16 |
| Dầu bôi trơn | 0,03~0,08 | |
| Lưu ý: Ngoài danh mục sản phẩm tiêu chuẩn được trưng bày, chúng tôi cung cấp sản phẩm không theo tiêu chuẩn hoặc đặt hàng theo yêu cầu của khách hàng. | ||
Đế của ổ trục bôi trơn rắn phải được xác định theo điều kiện làm việc của chính ổ trục. Các vật liệu được sử dụng phổ biến hơn làcường độ caođồng thau, đồng thiếc, đúc, v.v. Có hai loại vật liệu bôi trơn rắn nhúng chính, một là chì đen tự nhiên, than chì nhân tạo được tổng hợp bằng MoS2 và loại còn lại được tổng hợp bằng. Theo điều kiện làm việc riêng của ổ trục, thông qua sự kết hợp của các chất nền kim loại khác nhau và chất bôi trơn rắn nhúng, có thể đảm bảo rằng sản phẩm có thể đáp ứng nhiều nhiệt độ, tải trọng, chuyển động và phương tiện khác nhau. Nhu cầu đặc biệt trong các điều kiện, đồng thời đảm bảo công việc ổn định và đáng tin cậy.
Ống lót bằng đồng thau cắm graphite rắn JDB được sử dụng rộng rãi trong các máy đúc liên tục luyện kim, giá đỡ tàu hỏa, thiết bị cán, máy móc khai thác, tàu, tua bin hơi nước và các loại khácnhiệt độ cao, tải trọng cao, tốc độ thấp và tải trọng nặngnhững dịp; trongtải thấp, nhiệt độ cao, tốc độ trung bình và các dịp khác, chẳng hạn như cửa lò sưởi, đường đua lò nướng, máy móc cao su, máy móc công nghiệp nhẹ, ngành công nghiệp máy công cụ; mặt cuối của nó có thể được hàn và lắp đặt với thân đế, vì vậy nó phù hợp với máy móc luyện kim, máy móc xây dựng, máy móc vận chuyển dầu và các lĩnh vực khác không thể tiếp nhiên liệu; trong máy móc nâng Các bộ phận hỗ trợ được điều chỉnh đặc biệt, chẳng hạn như giá đỡ tời, giá đỡ cần cẩu và giá đỡ máy đào.
Nó đặc biệt thích hợp cho chuyển động quay dướitải nặng và tốc độ thấp,chuyển động lắc lư và các bộ phận không dễ tạo thành chất bôi trơn lỏng dưới tải; có thể sử dụng trong thời gian dài trong điều kiện bôi trơn ranh giới mà không cần bảo dưỡng tiếp nhiên liệu và việc tiếp nhiên liệu trong quá trình này có thể khiến vòng bi sử dụng có tuổi thọ sử dụng được kéo dài hơn; lớp nhựa trên bề mặt có thể để lại một khoảng cách nhất định trong quá trình tạo hình và gia công ống lót trục và có thể tự gia công sau khi được ép vào lỗ để đạt được kích thước lắp ráp tốt hơn.
Hiện nay, nó chủ yếu được sử dụng trong máy móc luyện kim, máy móc khai thác mỏ, máy móc thủy lợi, khung gầm ô tô, máy móc xây dựng, máy móc nông nghiệp, máy cán thép, v.v.
1. Hỗn hợp polyoxymethylene biến tính(POM)và chì là 0,3~0,5mm, có khả năng chống mài mòn cao, và có hệ số ma sát thấp ngay cả trong trường hợp thiếu dầu tức thời. Có các hố chứa dầu được bố trí đều đặn với các góc xoắn ốc trên bề mặt ổ trục, phải được phủ mỡ bôi trơn trong quá trình lắp ráp.
2. Lớp bột đồng có kích thước 0,2~0,3mm, cókhả năng chịu tải tốt và chống mài mòn, và độ dẫn nhiệt tốt có thể truyền nhiệt sinh ra trong quá trình hoạt động của ổ trục kịp thời. Vật liệu tổng hợp có thể thâm nhập vào khe hở của viên bi bột đồng để cải thiện cường độ liên kết.
3. Thép cacbon thấp 0,4~2,2mm, cải thiện khả năng chịu lực và hiệu ứng truyền nhiệt.
4. Lớp mạ đồng/thiếc, lớp mạ đồng 0,008mm, lớp mạ thiếc 0,005mm, giúp ổ trục có khả năng chống ăn mòn tốt.
| OILLESS 500SP1Ống lót mặt bích | Mã số: Φd | Đường kính ngoài: ΦD | Pháp: ΦF | Độ dày của Frange: t | Chiều dài: L |
| ỐNG BÍCH KHÔNG DẦU SPF-0610 | 6 | 10 | 16 | 2 | 10 |
| ỐNG BÍCH KHÔNG DẦU SPF-0612 | 6 | 10 | 16 | 2 | 12 |
| ỐNG BÍCH KHÔNG DẦU SPF-0810 | 8 | 12 | 20 | 2 | 10 |
| ỐNG BÍCH KHÔNG DẦU SPF-0812 | 8 | 12 | 20 | 2 | 12 |
| ỐNG BÍCH KHÔNG DẦU SPF-0815 | 8 | 12 | 20 | 2 | 15 |
| ỐNG BÍCH KHÔNG DẦU SPF-1010 | 10 | 14 | 22 | 2 | 10 |
| ỐNG BÍCH KHÔNG DẦU SPF-1012 | 10 | 14 | 22 | 2 | 12 |
| ỐNG BÍCH KHÔNG DẦU SPF-1015 | 10 | 14 | 22 | 2 | 15 |
| ỐNG BÍCH KHÔNG DẦU SPF-1017 | 10 | 14 | 22 | 2 | 17 |
| ỐNG BÍCH KHÔNG DẦU SPF-1020 | 10 | 14 | 22 | 2 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-1210 | 12 | 18 | 25 | 3 | 10 |
| ỐNG BÍCH KHÔNG DẦU SPF-1212 | 12 | 18 | 25 | 3 | 12 |
| ỐNG BÍCH KHÔNG DẦU SPF-1215 | 12 | 18 | 25 | 3 | 15 |
| ỐNG BÍCH KHÔNG DẦU SPF-1220 | 12 | 18 | 25 | 3 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-1225 | 12 | 18 | 25 | 3 | 25 |
| ỐNG BÍCH KHÔNG DẦU SPF-1230 | 12 | 18 | 25 | 3 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-1310 | 13 | 19 | 26 | 3 | 10 |
| ỐNG BÍCH KHÔNG DẦU SPF-1312 | 13 | 19 | 26 | 3 | 12 |
| ỐNG BÍCH KHÔNG DẦU SPF-1315 | 13 | 19 | 26 | 3 | 15 |
| ỐNG BÍCH KHÔNG DẦU SPF-1320 | 13 | 19 | 26 | 3 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-1325 | 13 | 19 | 26 | 3 | 25 |
| ỐNG BÍCH KHÔNG DẦU SPF-1330 | 13 | 19 | 26 | 3 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-1415 | 14 | 20 | 27 | 3 | 15 |
| ỐNG BÍCH KHÔNG DẦU SPF-1420 | 14 | 20 | 27 | 3 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-1425 | 14 | 20 | 27 | 3 | 25 |
| ỐNG BÍCH KHÔNG DẦU SPF-1510 | 15 | 21 | 28 | 3 | 10 |
| ỐNG BÍCH KHÔNG DẦU SPF-1512 | 15 | 21 | 28 | 3 | 12 |
| ỐNG BÍCH KHÔNG DẦU SPF-1515 | 15 | 21 | 28 | 3 | 15 |
| ỐNG BÍCH KHÔNG DẦU SPF-1520 | 15 | 21 | 28 | 3 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-1525 | 15 | 21 | 28 | 3 | 25 |
| ỐNG BÍCH KHÔNG DẦU SPF-1530 | 15 | 21 | 28 | 3 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-1612 | 16 | 22 | 29 | 3 | 12 |
| ỐNG BÍCH KHÔNG DẦU SPF-1615 | 16 | 22 | 29 | 3 | 15 |
| ỐNG BÍCH KHÔNG DẦU SPF-1618 | 16 | 22 | 29 | 3 | 18 |
| ỐNG BÍCH KHÔNG DẦU SPF-1620 | 16 | 22 | 29 | 3 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-1623 | 16 | 22 | 29 | 3 | 23 |
| ỐNG BÍCH KHÔNG DẦU SPF-1625 | 16 | 22 | 29 | 3 | 25 |
| ỐNG BÍCH KHÔNG DẦU SPF-1630 | 16 | 22 | 29 | 3 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-1635 | 16 | 22 | 29 | 3 | 35 |
| ỐNG BÍCH KHÔNG DẦU SPF-1640 | 16 | 22 | 29 | 3 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-1815 | 18 | 24 | 32 | 3 | 15 |
| ỐNG BÍCH KHÔNG DẦU SPF-1820 | 18 | 24 | 32 | 3 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-1825 | 18 | 24 | 32 | 3 | 25 |
| ỐNG BÍCH KHÔNG DẦU SPF-1830 | 18 | 24 | 32 | 3 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-1835 | 18 | 24 | 32 | 3 | 35 |
| ỐNG BÍCH KHÔNG DẦU SPF-1840 | 18 | 24 | 32 | 3 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-2015 | 20 | 30 | 40 | 5 | 15 |
| ỐNG BÍCH KHÔNG DẦU SPF-2020 | 20 | 30 | 40 | 5 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-2025 | 20 | 30 | 40 | 5 | 25 |
| ỐNG BÍCH KHÔNG DẦU SPF-2030 | 20 | 30 | 40 | 5 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-2035 | 20 | 30 | 40 | 5 | 35 |
| ỐNG BÍCH KHÔNG DẦU SPF-2040 | 20 | 30 | 40 | 5 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-2515 | 25 | 35 | 45 | 5 | 15 |
| ỐNG BÍCH KHÔNG DẦU SPF-2520 | 25 | 35 | 45 | 5 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-2525 | 25 | 35 | 45 | 5 | 25 |
| ỐNG BÍCH KHÔNG DẦU SPF-2530 | 25 | 35 | 45 | 5 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-2535 | 25 | 35 | 45 | 5 | 35 |
| ỐNG BÍCH KHÔNG DẦU SPF-2540 | 25 | 35 | 45 | 5 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-2550 | 25 | 35 | 45 | 5 | 50 |
| ỐNG BÍCH KHÔNG DẦU SPF-3020 | 30 | 40 | 50 | 5 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-3025 | 30 | 40 | 50 | 5 | 25 |
| ỐNG BÍCH KHÔNG DẦU SPF-3030 | 30 | 40 | 50 | 5 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-3035 | 30 | 40 | 50 | 5 | 35 |
| ỐNG BÍCH KHÔNG DẦU SPF-3040 | 30 | 40 | 50 | 5 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-3050 | 30 | 40 | 50 | 5 | 50 |
| ỐNG BÍCH KHÔNG DẦU SPF-3120 | 31,5 | 40 | 50 | 5 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-3130 | 31,5 | 40 | 50 | 5 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-3135 | 31,5 | 40 | 50 | 5 | 35 |
| ỐNG BÍCH KHÔNG DẦU SPF-3140 | 31,5 | 40 | 50 | 5 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-3520 | 35 | 45 | 60 | 5 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-3525 | 35 | 45 | 60 | 5 | 25 |
| ỐNG BÍCH KHÔNG DẦU SPF-3530 | 35 | 45 | 60 | 5 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-3535 | 35 | 45 | 60 | 5 | 35 |
| ỐNG BÍCH KHÔNG DẦU SPF-3540 | 35 | 45 | 60 | 5 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-3550 | 35 | 45 | 60 | 5 | 50 |
| ỐNG BÍCH KHÔNG DẦU SPF-4020 | 40 | 50 | 65 | 5 | 20 |
| ỐNG BÍCH KHÔNG DẦU SPF-4025 | 40 | 50 | 65 | 5 | 25 |
| ỐNG BÍCH KHÔNG DẦU SPF-4030 | 40 | 50 | 65 | 5 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-4035 | 40 | 50 | 65 | 5 | 35 |
| ỐNG BÍCH KHÔNG DẦU SPF-4040 | 40 | 50 | 65 | 5 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-4050 | 40 | 50 | 65 | 5 | 50 |
| ỐNG BÍCH KHÔNG DẦU SPF-4530 | 45 | 55 | 70 | 5 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-4535 | 45 | 55 | 70 | 5 | 35 |
| ỐNG BÍCH KHÔNG DẦU SPF-4540 | 45 | 55 | 70 | 5 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-4550 | 45 | 55 | 70 | 5 | 50 |
| ỐNG BÍCH KHÔNG DẦU SPF-4560 | 45 | 55 | 70 | 5 | 60 |
| ỐNG BÍCH KHÔNG DẦU SPF-5030 | 50 | 60 | 75 | 5 | 30 |
| ỐNG BÍCH KHÔNG DẦU SPF-5035 | 50 | 60 | 75 | 5 | 35 |
| ỐNG BÍCH KHÔNG DẦU SPF-5040 | 50 | 60 | 75 | 5 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-5050 | 50 | 60 | 75 | 5 | 50 |
| ỐNG BÍCH KHÔNG DẦU SPF-5060 | 50 | 60 | 75 | 5 | 60 |
| ỐNG BÍCH KHÔNG DẦU SPF-5540 | 55 | 65 | 80 | 5 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-5560 | 55 | 65 | 80 | 5 | 60 |
| ỐNG BÍCH KHÔNG DẦU SPF-6040 | 60 | 75 | 90 | 7,5 | 40 |
| ỐNG BÍCH KHÔNG DẦU SPF-6050 | 60 | 75 | 90 | 7,5 | 50 |
| ỐNG BÍCH KHÔNG DẦU SPF-6060 | 60 | 75 | 90 | 7,5 | 60 |
| ỐNG BÍCH KHÔNG DẦU SPF-6080 | 60 | 75 | 90 | 7,5 | 80 |
| ỐNG BÍCH KHÔNG DẦU SPF-6367 | 63 | 75 | 85 | 7,5 | 67,5 |
| ỐNG BÍCH KHÔNG DẦU SPF-6560 | 65 | 80 | 95 | 7,5 | 60 |
| ỐNG BÍCH KHÔNG DẦU SPF-7050 | 70 | 85 | 105 | 7,5 | 50 |
| ỐNG BÍCH KHÔNG DẦU SPF-7080 | 70 | 85 | 105 | 7,5 | 80 |
| ỐNG BÍCH KHÔNG DẦU SPF-7560 | 75 | 90 | 110 | 7,5 | 60 |
| ỐNG BÍCH KHÔNG DẦU SPF-8060 | 80 | 100 | 120 | 10 | 60 |
| ỐNG BÍCH KHÔNG DẦU SPF-8080 | 80 | 100 | 120 | 10 | 80 |
| ỐNG BÍCH KHÔNG DẦU SPF-80100 | 80 | 100 | 120 | 10 | 100 |
| ỐNG BÍCH KHÔNG DẦU SPF-9060 | 90 | 110 | 130 | 10 | 60 |
| ỐNG BÍCH KHÔNG DẦU SPF-9080 | 90 | 110 | 130 | 10 | 80 |
| ỐNG BÍCH KHÔNG DẦU SPF-10080 | 100 | 120 | 150 | 10 | 80 |
| ỐNG BÍCH KHÔNG DẦU SPF-100100 | 100 | 120 | 150 | 10 | 100 |
| ỐNG BÍCH KHÔNG DẦU SPF-12080 | 120 | 140 | 170 | 10 | 80 |
| ỐNG BÍCH KHÔNG DẦU SPF-120100 | 120 | 140 | 170 | 10 | 100 |
| ỐNG BÍCH KHÔNG DẦU SPF-13080 | 130 | 150 | 180 | 10 | 80 |
| ỐNG BÍCH KHÔNG DẦU SPF-130100 | 130 | 150 | 180 | 10 | 100 |
| ỐNG BÍCH KHÔNG DẦU SPF-14080 | 140 | 160 | 190 | 10 | 80 |
| ỐNG BÍCH KHÔNG DẦU SPF-140100 | 140 | 160 | 190 | 10 | 100 |
| ỐNG BÍCH KHÔNG DẦU SPF-150100 | 150 | 170 | 200 | 10 | 100 |
| ỐNG BÍCH KHÔNG DẦU SPF-150120 | 150 | 170 | 200 | 10 | 120 |
| ỐNG BÍCH KHÔNG DẦU SPF-160100 | 160 | 180 | 210 | 10 | 100 |
| ỐNG BÍCH KHÔNG DẦU SPF-160120 | 160 | 180 | 210 | 10 | 120 |
