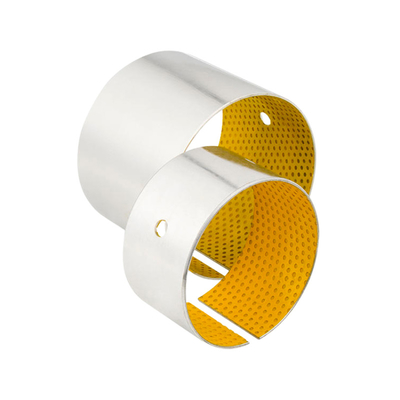

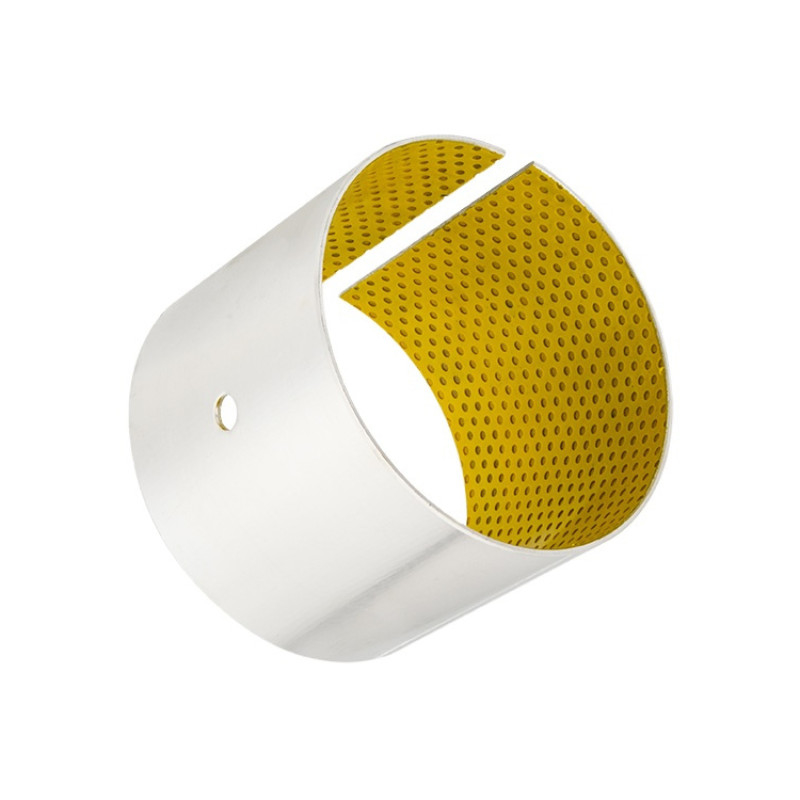

POM (Polyoxymethylene) Gói trượt khô bọc đồng, có đường kính bên trong 100mm, là một giải pháp mang hiệu suất cao được thiết kế cho các ứng dụng đòi hỏi khắt khe.Sự kết hợp của vật liệu POM và bọc đồng cung cấp sức đề kháng mài mòn đặc biệt, ma sát thấp, và ổn định hóa học tốt.
POM, được biết đến với tính chất cơ học vượt trội của nó, cung cấp cho vòng bi với sức mạnh tuyệt vời, độ cứng và ổn định kích thước.Bột đồng trên bề mặt trượt làm tăng thêm khả năng chống mòn và bôi trơn, đảm bảo hoạt động trơn tru và đáng tin cậy ngay cả dưới tải trọng lớn và tốc độ cao.
Gói trượt khô này phù hợp với một loạt các ứng dụng công nghiệp, bao gồm máy móc, ô tô và hàng không vũ trụ.Nó cung cấp một giải pháp hiệu quả về chi phí cho các ứng dụng yêu cầu vòng bi đáng tin cậy và bền với bảo trì tối thiểuĐộ kính bên trong 100mm làm cho nó phù hợp với các kích thước trục khác nhau, cung cấp tính linh hoạt và tiện lợi trong thiết kế hệ thống.
| DXB10095 | 10 | 100 | 105 | 95 | 2.5 | +20+100 |
| DXB1010 | 10 | 10 | 13 | 10 | 1.5 | +20+100 |
| DXB1015 | 10 | 10 | 13 | 15 | 1.5 | +20+100 |
| DXB1020 | 10 | 10 | 13 | 20 | 1.5 | +20+100 |
| DXB1215 | 10 | 12 | 15 | 15 | 1.5 | +20+100 |
| DXB1220 | 10 | 12 | 15 | 20 | 1.5 | +20+100 |
| DXB1415 | 10 | 14 | 17 | 15 | 1.5 | +20+100 |
| DXB1420 | 10 | 14 | 17 | 20 | 1.5 | +20+100 |
| DXB1515 | 10 | 15 | 18 | 15 | 1.5 | +20+100 |
| DXB1525 | 10 | 15 | 18 | 25 | 1.5 | +20+100 |
| DXB1615 | 10 | 16 | 19 | 15 | 1.5 | +20+100 |
| DXB1620 | 10 | 16 | 19 | 20 | 1.5 | +20+100 |
| DXB1625 | 10 | 16 | 19 | 25 | 1.5 | +20+100 |
| DXB1815 | 10 | 18 | 21 | 15 | 1.5 | +20+100 |
| DXB1820 | 10 | 18 | 21 | 20 | 1.5 | +20+100 |
| DXB1825 | 10 | 18 | 21 | 25 | 1.5 | +20+100 |
| DXB2015 | 10 | 20 | 23 | 15 | 1.5 | +20+100 |
| DXB2025 | 10 | 20 | 23 | 25 | 1.5 | +20+100 |
| DXB2030 | 10 | 20 | 23 | 30 | 1.5 | +20+100 |
| DXB2215 | 10 | 22 | 25 | 15 | 1.5 | +20+100 |
| DXB2220 | 10 | 22 | 25 | 20 | 1.5 | +20+100 |
| DXB2225 | 10 | 22 | 25 | 25 | 1.5 | +20+100 |
| DXB2415 | 10 | 24 | 27 | 15 | 1.5 | +20+100 |
| DXB2420 | 10 | 24 | 27 | 20 | 1.5 | +20+100 |
| DXB2425 | 10 | 24 | 27 | 25 | 1.5 | +20+100 |
| DXB2430 | 10 | 24 | 27 | 30 | 1.5 | +20+100 |
| DXB2515 | 10 | 25 | 28 | 15 | 1.5 | +20+100 |
| DXB2525 | 10 | 25 | 28 | 25 | 1.5 | +20+100 |
| DXB2530 | 10 | 25 | 28 | 30 | 1.5 | +20+100 |
| DXB3020 | 10 | 30 | 34 | 20 | 2 | +20+100 |
| DXB3030 | 10 | 30 | 34 | 30 | 2 | +20+100 |
| DXB3040 | 10 | 30 | 34 | 40 | 2 | +20+100 |
| DXB3520 | 10 | 35 | 39 | 20 | 2 | +20+100 |
| DXB3530 | 10 | 35 | 39 | 30 | 2 | +20+100 |
| DXB3550 | 10 | 35 | 39 | 50 | 2 | +20+100 |
| DXB4020 | 10 | 40 | 44 | 20 | 2 | +20+100 |
| DXB4030 | 10 | 40 | 44 | 30 | 2 | +20+100 |
| DXB4050 | 10 | 40 | 44 | 50 | 2 | +20+100 |
| DXB4530 | 10 | 45 | 50 | 30 | 2.5 | +20+100 |
| DXB4550 | 10 | 45 | 50 | 50 | 2.5 | +20+100 |
| DXB5040 | 10 | 50 | 55 | 40 | 2.5 | +20+100 |
| DXB5060 | 10 | 50 | 55 | 60 | 2.5 | +20+100 |
| DXB5540 | 10 | 55 | 60 | 40 | 2.5 | +20+100 |
| DXB5560 | 10 | 55 | 60 | 60 | 2.5 | +20+100 |
| DXB6040 | 10 | 60 | 65 | 40 | 2.5 | +20+100 |
| DXB6060 | 10 | 60 | 65 | 60 | 2.5 | +20+100 |
| DXB6540 | 10 | 65 | 70 | 40 | 2.5 | +20+100 |
| DXB6560 | 10 | 65 | 70 | 60 | 2.5 | +20+100 |
| DXB7040 | 10 | 70 | 75 | 40 | 2.5 | +20+100 |
| DXB7080 | 10 | 70 | 75 | 80 | 2.5 | +20+100 |
| DXB7540 | 10 | 75 | 80 | 40 | 2.5 | +20+100 |
| DXB7580 | 10 | 75 | 80 | 80 | 2.5 | +20+100 |
| DXB8040 | 10 | 80 | 85 | 40 | 2.5 | +20+100 |
| DXB8080 | 10 | 80 | 85 | 80 | 2.5 | +20+100 |
| DXB8540 | 10 | 85 | 90 | 40 | 2.5 | +20+100 |
| DXB8580 | 10 | 85 | 90 | 80 | 2.5 | +20+100 |
| DXB9040 | 10 | 90 | 95 | 40 | 2.5 | +20+100 |
| DXB9090 | 10 | 90 | 95 | 90 | 2.5 | +20+100 |
Lối đệm tạp chí tường mỏng Phòng chống thép nối chia-Border Lubricating Bushings (không có chì)
Mangan bronze bushings, phosphor bronze bushings, aluminium bronze bearing, và vật liệu khác cho Self Lubricated Bush Bearings, Dry Bushes & Washers, Sintered Bearings, và các bộ phận khác.
VIIPLUSvòng bi thẳng làm cho môi trường sạch hơn, hoạt động hài hòa hơn của xã hội.
Giải pháp vòng bi tự bôi trơn Không có gì thay thế cho kinh nghiệm có giá trị
Sau nhiều năm nỗ lực, chúng tôi tiếp tục cải thiện sản phẩm của mình, để các sản phẩm của VIIPLUS có thị trường cạnh tranh hơn.Chúng tôi đã thành công tìm ra một giải pháp sau khi khác theo các vấn đề khó khăn và yêu cầu độ chính xác cao.
Cung cấp nhiều loại vòng bi trượt tự bôi trơn để đáp ứng hoặc thậm chí vượt quá nhu cầu của nhiều ứng dụng khác nhau. Nó được sử dụng trong xoay,chuyển động xoay và trượt và trong nhiều điều kiện hoạt động khó khăn như tải tĩnh hoặc rung cao, giới hạn nhiệt độ và điều kiện ma sát. Đối với môi trường nặng và khắc nghiệt, vỏ đồng VSB-20 POM và VSB-22 được khuyến cáo để đáp ứng các yêu cầu về dung lượng tải cao.
Thép carbon + Bột đồng + POM
Nó được sử dụng trong khung xe, hình thành máy công cụ, máy kim loại thép, máy núi khoáng sản, ngành công nghiệp thủy lực và công nghiệp thép cán, vv
Đặc điểm cấu trúc và ứng dụng
Dòng VSB-20 được thiết kế cho vỏ bọc bôi trơn biên. Nó được hỗ trợ bằng thép bọc đồng với đồng xốp được nghiền nát trên đó và các polyme (POM) được nhúng vào các lỗ hổng của đồng.Lưng thép cung cấp cho các sản phẩm bằng thép carbon thấp chất lượng cao.Nó có khả năng chống mòn và chịu tải tốt.Lớp phủ trên bề mặt là bảo vệ xói mòn. và nó là bảo vệ môi trường vì không có chì trong bề mặt polyme POMCác sản phẩm của loạt VSB-20 được sử dụng rộng rãi trên khung ô tô, máy rèn, máy khai thác mỏ, máy nóng chảy và đúc kim loại và trong ngành thủy lợi và công nghiệp cán thép.
Bộ vỏ đơn giản ba lớp bảo trì thấp có nền thép carbon thấp hơn, trên đó một lớp đồng xốp được sintered.Acetalcopolyer (POM) được ngâm vào giữa lớp đồng này sau khi hoàn thành quá trình cán. Các nhựa bôi trơn được dán vào lớp này. POM có tính chất vật lý và cơ học tốt, cũng có tính chất hóa học chắc chắn. Vật liệu này có hiệu suất gia công tốt nếu cần thiết.
Lớp xốp Acetal được bao bọc (chế độ bảo trì thấp), xốp xốp bôi trơn bằng dầu hoặc mỡ, vỏ thép carbon với lớp đồng ngã ngã với lớp polyme coacetal, xốp xốp đơn giản, máy giặt đẩy và dải
Thép + Bột đồng + POM(DX)
Lối xả tự bôi trơn Nhóm sản phẩm SF-2 Lối xả bôi trơn biên giới
VSB-20 Lối xả bôi trơn ranh giới Chất lượng cao DX Bushing POM Bush China Manufacturer
Vỏ bọc bôi trơn biên cho các ứng dụng bôi trơn bằng mỡ hoặc dầu
Các bộ phận tiêu chuẩn chứa các nhâm mỡ trong lớp trượt; lớp trượt đơn giản có sẵn theo yêu cầu
Hiệu suất tối ưu dưới tải trọng tương đối cao và tốc độ thấp
Thích hợp cho chuyển động tuyến tính, dao động và xoay
Phạm vi đa dạng của các bộ phận có sẵn từ kho
Thích hợp cho chuyển động xoay và dao động, yêu cầu bảo trì ít hơn do khoảng thời gian bôi trơn lại dài, hao mòn thấp hơn, dễ chịu tải cạnh thấp hơn,không hấp thụ nước và do đó không sưng, hành vi damping tốt, kháng tốt cho tải cú sốc.
1. tự bôi trơn Lớp POM 0.3-0.5mm. Sau khi quá trình cán hoàn thành, POM được lấp đầy ở giữa các lớp đồng, nhựa bôi trơn được đóng dấu, đầy dầu mỡ,sẽ được loại bỏ và chuyển vào bề mặt giao phối, tạo thành một bộ phim bôi trơn vật lý, sẽ làm giảm sự nghiến và bảo vệ trục giao phối.
2. Lớp đồng xốp; Lớp cung cấp sức mạnh gắn kết của Lớp tự bôi trơn.
3. Thép hỗ trợ Lớp cung cấp tải & dẫn nhiệt
4. lớp đồng / thiếc.
Cấu trúc và thành phần
·Vật liệu kết hợp vỏ kim loại-polymer
· Đằng sau thép + Sinter đồng xốp + POM với các nhựa bôi trơn
|
|
POM lớp trượt |
|
Hiệu suất hoạt động |
|
|
Khô |
Người nghèo. |
|
Dầu bôi trơn |
Tốt lắm. |
|
Mỡ bôi trơn |
Rất tốt. |
|
Nước bôi trơn |
Người nghèo. |
|
Dầu xử lý được bôi trơn |
Người nghèo. |
|
Max. tải |
Chế độ tĩnh |
250N/mm2 |
|
Động lực |
140N/mm2 |
|
|
|
Chuyển động dao động |
60N/mm2 |
|
Tốc độ tối đa |
Khô |
2m/s |
|
Lôi trơn |
>2m/s |
|
|
PV tối đa (khô) |
Thời gian ngắn |
3.6N/mm2*·m/s |
|
Tiếp tục |
1.8N/mm2*·m/s |
|
|
Temp. |
-195°C~+280°C |
|
|
Tỷ lệ ma sát Khô |
0.03~0.20 |
|
|
Lôi trơn |
>2m/s |
|
|
Khả năng dẫn nhiệt |
42W (m·k) - 1 |
|
|
Tỷ lệ mở rộng nhiệt |
11*10-6k-1 |
|
Các hình dạng vòng bi có sẵn ở kích thước tiêu chuẩn
· Cây bụi hình trụ
· Máy giặt đẩy
· Bảng trượt
Các vòng bi mét và vòng bi đế chế được sản xuất theo yêu cầu: hình dạng vòng bi tiêu chuẩn với kích thước đặc biệt, nửa vòng bi, hình dạng đặc biệt được thu được bằng cách đúc, vòng bi với các vết nét định vị,lỗ dầu bôi trơn và rãnh máy, thiết kế vỏ tùy chỉnh
Kích thước kho cho vòng bi tự bôi trơn
