| Tên thương hiệu: | VIIPLUS Sleeve & Bearing |
| Số mẫu: | Đồng nhôm C95400 |
| MOQ: | Ống lót kích thước tiêu chuẩn Không có Số lượng đặt hàng tối thiểu |
| giá bán: | Bushings High Quality Price Ratio B2B |
| Điều khoản thanh toán: | T / T, L / C, Western Union, |
| Khả năng cung cấp: | vòng bi graphite cắm, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Vòng bi Metal Journ |

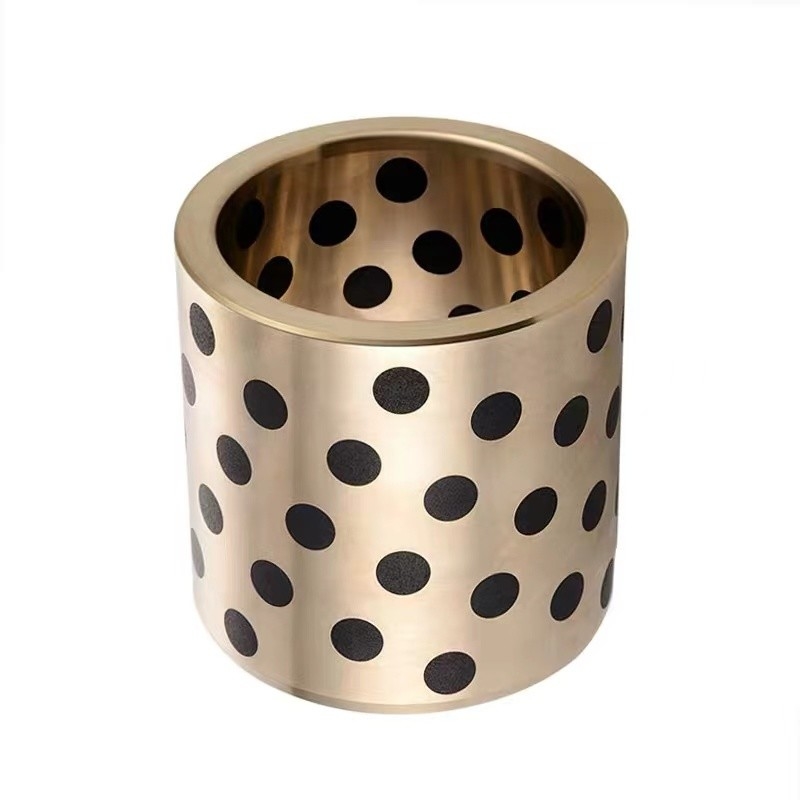

MISUMI cung cấp chất lượng cao, ít ma sát, không dầu vỏ được làm từ đồng đồng, tăng cường với graphite và đồng.Những ống này được thiết kế để cung cấp hiệu suất đặc biệt trong một loạt các ứng dụng công nghiệp.
Hợp kim đồng bằng đồng được sử dụng trong vỏ có độ bền và khả năng chống ăn mòn tuyệt vời, đảm bảo độ bền lâu dài.Việc thêm graphite và đồng tiếp tục tăng cường khả năng chống mòn và tự bôi trơn của ống.
Thiết kế không dầu loại bỏ nhu cầu bôi trơn thường xuyên, giảm yêu cầu bảo trì và chi phí hoạt động.Điều này cũng làm cho các vỏ phù hợp để sử dụng trong môi trường nơi ô nhiễm dầu là không mong muốn.
Các đặc điểm ma sát thấp của các vòm đóng góp vào hoạt động trơn tru và hiệu quả hơn của thiết bị quay.và các hệ thống cơ khí khác nơi tải trọng và tốc độ cao là phổ biến.
Các vỏ hợp kim đồng đồng bằng đồng của MISUMI với gia cố graphite và đồng được sản xuất chính xác để đảm bảo phù hợp chính xác và hiệu suất đáng tin cậy.Chúng là một sự lựa chọn tuyệt vời để cải thiện hiệu quả và độ tin cậy của hệ thống công nghiệp của bạn.
Graphite Bụi đồng ngâm bọc không dầu - Đồng đồng, thẳng, ID F7 (MISUMI) (MPBZU12-15)
MPBZ MPBZU MPBR MPBRU MPBPU MPBZP series Không có dầu
| Loại | Đơn giản | Vật liệu vỏ | Bụi đậm chất graphite | Phạm vi giá trị PV tối đa cho phép ((N/mm2•m/s) | 1.1 ¢2.0 |
|---|---|---|---|---|---|
| Giá trị PV tối đa cho phép ((N/mm2•m/s) | 1.65 | Trọng lượng tối đa cho phép ((N/mm2) | 29 | Tốc độ tối đa cho phép ((m/s) | 0.5 |
| Thiết lập lỗ | H7 |
Mô hình: Various vật liệu: hợp kim dựa trên đồng Màu sắc
phân loại: MPBZU 20-10L size (20*24*10) MPBZU 20-15L size (20*24*15) MPBZU 20-20L size (20*24*20) MPBZU 20-25L size (20*24*25 ) MPBZU 20-30L size (20*24*30) MPBZU 20-35L size (20*24*35) MPBZU 20-40L size (20*24*40) MPBZU 20-45L size (20*24*45) MPBZU 20-50L size (20*24*50) MPBZU 20-55L size (20*24*55) JDB 20*25*15 JDB 20*25*20 JDB 20*25*25 JDB 20*25*30 JDB 20* 25*35 JDB 20*25*40
Cơ chế vòng bi: ma sát rắn
Loại dầu bôi trơn: bôi trơn bằng chất rắn
Các tính năng bổ sung: nhiệt độ cao
Hướng tải vòng bi: vòng bi quang
MISUMI / FIBRO / DANLY kích thước tiêu chuẩn, trong kho, với chất lượng tốt nhất, giá tốt nhất, bronzegleitlager.com là sự lựa chọn tốt nhất!
Chi tiết sản phẩm
| Loại | Đơn giản | Vật liệu vỏ | Bụi đậm chất graphite |
|---|---|---|---|
| ID d(mm) | 12 | D.O.D. D ((mm) | 15 |
| Chiều dài tổng thể L ((mm) | 15 | Phạm vi giá trị PV tối đa cho phép ((N/mm2•m/s) | 1.1 ¢2.0 |
| Giá trị PV tối đa cho phép ((N/mm2•m/s) | 1.65 | Trọng lượng tối đa cho phép ((N/mm2) | 29 |
| Tốc độ tối đa cho phép ((m/s) | 0.5 | Thiết lập lỗ | H7 |
| Phạm vi nhiệt độ hoạt động ((°C) | -40 ¢ 150 | Phạm vi nhiệt độ hoạt động (không bôi trơn) Min | -40 |
| Số phần | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
| D | M.D. m6 (*1) | Địa chỉ nhà ở H7 (*) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31 ~ 50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81 ~ 120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| Số phần | L | MPBZ | MPBZU | |||||||||||||||||||||
| Loại | dF7 | Dm6 (*) |
Độ dày (N) | * Vòng tròn kẹp kẹp (giới tham chiếu) | Dm6 (*) |
Độ dày (N) | ||||||||||||||||||
| MPBZ MPBZU *Kích thước L trong () chỉ có sẵn cho MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
[! ]Đối với đường kính vỏ, khuyến cáo dung sai H7 (* 2) đến kích thước D (* 1).
