| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Máy giặt tự bôi trơn |
| MOQ: | Thỏa thuận |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T, Điều khoản thanh toán và giao hàng: trả trước 30%; 70% trước khi giao hàng / FOB CIF |
| Khả năng cung cấp: | vòng bi graphite cắm, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Vòng bi Metal Journ |

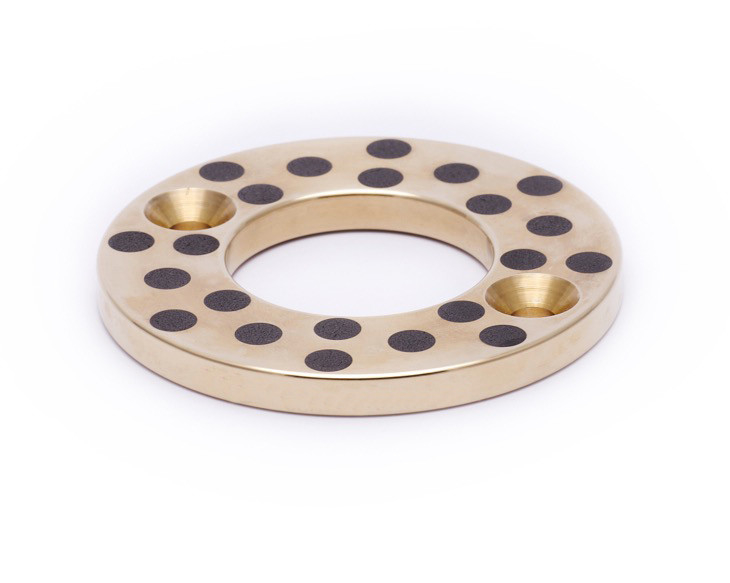

Vòng đệm chặn bằng đồng thau than chì JDB-JTW là một bộ phận ổ trục tự bôi trơn và không dầu được thiết kế để sử dụng trong nhiều ứng dụng công nghiệp khác nhau. Cấu tạo bằng đồng thau than chì của nó đảm bảo khả năng chống mài mòn, chống ăn mòn và khả năng chịu tải tuyệt vời.
Các đặc tính tự bôi trơn của vòng đệm chặn giúp loại bỏ nhu cầu bôi trơn thường xuyên, giảm đáng kể các yêu cầu bảo trì và chi phí vận hành. Tính năng này cũng đảm bảo hoạt động trơn tru và đáng tin cậy, ngay cả trong điều kiện tốc độ cao hoặc tải nặng.
Vòng đệm chặn bằng đồng thau than chì JDB-JTW phù hợp để sử dụng trong máy bơm, động cơ, máy nén và các thiết bị quay khác. Nó có thể làm giảm hiệu quả ma sát và mài mòn, cải thiện hiệu quả và độ tin cậy của hệ thống.
Với thiết kế tự bôi trơn và không dầu, vòng đệm chặn bằng đồng thau than chì JDB-JTW cung cấp một giải pháp ổ trục tiện lợi và hiệu quả, chỉ yêu cầu bảo trì và bảo dưỡng tối thiểu. Đây là một lựa chọn lý tưởng cho các ứng dụng công nghiệp, nơi độ tin cậy và độ bền là rất quan trọng.
| VẬT LIỆU Ổ ĐỠ CHẶN BẰNG ĐỒNG ĐÚC | ||||||
| GB | ISO | DIN | BS | NF | JIS | ASTM |
| ZCuSn3Zn8Pb6Ni1 | G-CuSn2ZnPb | LG1 | CuSn3Zn9Pb7 | BC1 | C83800 | |
| ZCuSn3Zn11Pb4 | G-CuSn2ZnPb | LG1 | CuSn3Zn9Pb7 | BC1 | C83810 | |
| ZCuSn5Zn5Pb5 | CuSn5Zn5Pb5 | G-CuSn5ZnPb | LG2 | CuSn5Zn5Pb5 | BC6 | C83600 |
| ZCuSn10P1 | CuSn11P | PB1 | CuSn12P | PBC2 | C90710 | |
| ZCuSn10Pb5 | CuSn8Pb2 | G-CuSn7ZnPb | LB2 | CuSn8 | LBCLn2 | C92710 |
| ZCuSn10Zn2 | CuSn10Zn2 | G-CuSn10Zn | G1 | CuSn8 | BC3 | C90500 |
| ZCuPb10Sn10 | CuPb10Sn10 | G-CuPb10Sn | LB2 | CuPb10Sn10 | LBC3C | C93700 |
| ZCuPb15Sn8 | CuPb15Sn8 | G-CuPb15Sn | LB1 | LBC4 | C93800 | |
| ZCuPb17Sn4Zn4 | CuPb20Sn5 | G-CuPb20Sn | CuPb20Sn5 | C94100 | ||
| ZCuPb20Sn5 | CuPb20Sn5 | G-CuPb20Sn | LB5 | CuPb20Sn5 | LBC5 | C94500 |
| ZCuPb30 | C94310 | |||||
| ZCuAl8Mn13Fe3 | CMA1 | ALBC4 | C95700 | |||
| ZCuAl8Mn13Fe3Ni2 | CMA1 | ALBC4 | C95700 | |||
| ZCuAl9Mn2 | ALBC2 | C95520 | ||||
| ZCuAl9Fe4Ni4Mn2 | CuAl10Fe5Ni5 | G-CuAl9Ni | ALBC3C | C95810 | ||
| ZCuAl10Fe3 | CuAl10Fe3 | G-CuAl10Ni | AB1 | ALBC1 | C95200 | |
| ZCuAl10Fe3Mn2 | G-CuAl10Ni | C95510 | ||||
| ZCuZn38 | G-CuZn38Al | DCB1 | CuZn40 | HBsC1 | C85500 | |
| ZCuZn25Al6Fe3Mn3 | CuZn25Al6Fe3Mn3 | G-CuZn25Al5 | HTB3 | CuZn23Al4 | HBsC4C | C86300 |
| ZCuZn26Al4Fe3Mn3 | CuZn26Al4Fe3Mn3 | G-CuZn25Al5 | HTB3 | CuZn23Al4 | HBsC4C | C86300 |
| ZCuZn31Al2 | C86700 | |||||
| ZCuZn35Al2Mn2Fe1 | CuZn35AlFeMn | G-CuZn35Al2 | HTB1 | CuZn30AlFeMn | HBsC2 | C86500 |
| ZCuZn38Mn2Pb2 | CuZn40Pb | HBsC1C | C86700 | |||
| ZCuZn40Mn2 | HBsC2C | C86500 | ||||
| ZCuZn40Mn3Fe1 | CuZn35AlFeMn | HBsC2 | C86800 | |||
| ZCuZn33Pb2 | CuZn33Pb2 | SCB3 | HBsC1 | C85400 | ||
| ZCuZn40Pb2 | G-CuZn37Pb | PCB1 | CuZn40 | HBsC1 | C85700 | |
| ZCuZn16Si4 | G-CuZn15Si4 | HBsC3 | C87400 | |||
|
Số tiêu chuẩn |
d
|
D
|
|
Bu lông
|
||||||
|
D1
|
Số lượng
|
kích thước
|
d1
|
|||||||
|
JTW-10
|
10.2
|
30
|
3
|
....
|
.....
|
....
|
....
|
|||
|
JTW-12
|
12.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-13
|
13.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-14
|
14.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-15
|
15.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-16
|
16.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-16N
|
16.2
|
50
|
3
|
....
|
....
|
....
|
....
|
|||
|
JTW-18
|
18.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-20
|
20.2
|
50
|
5
|
35
|
2
|
M5
|
6
|
|||
|
JTW-20N
|
20.2
|
50
|
5
|
....
|
....
|
....
|
....
|
|||
|
JTW-25
|
25.2
|
55
|
5
|
40
|
2
|
M5
|
6
|
|||
|
JTW-25N
|
25.2
|
55
|
5
|
....
|
....
|
....
|
....
|
|||
|
JTW-30
|
30.2
|
60
|
5
|
45
|
2
|
M5
|
6
|
|||
|
JTW-35
|
35.2
|
70
|
5
|
50
|
2
|
M5
|
6
|
|||
|
JTW-40
|
40.2
|
80
|
7
|
60
|
2
|
M6
|
7
|
|||
|
JTW-45
|
45.3
|
90
|
7
|
67.5
|
2
|
M6
|
7
|
|||
|
JTW-50
|
50.3
|
100
|
8
|
75
|
4
|
M6
|
7
|
|||
|
JTW-55
|
55.3
|
110
|
8
|
85
|
4
|
M6
|
7
|
|||
|
JTW-60
|
60.3
|
120
|
8
|
90
|
4
|
M8
|
9
|
|||
|
JTW-65
|
65.3
|
125
|
8
|
95
|
4
|
M8
|
9
|
|||
|
JTW-70
|
70.3
|
130
|
10
|
100
|
4
|
M8
|
9
|
|||
|
JTW-75
|
75.3
|
140
|
10
|
110
|
4
|
M8
|
9
|
|||
|
JTW-80
|
80.3
|
150
|
10
|
120
|
4
|
M8
|
9
|
|||
|
JTW-90
|
90.5
|
170
|
10
|
140
|
4
|
M10
|
11
|
|||
|
JTW-100
|
100.5
|
190
|
10
|
160
|
4
|
M10
|
11
|
|||
|
JTW-120
|
120.5
|
200
|
10
|
175
|
4
|
M10
|
11
|
|||
Hợp kim đồng CuZn25Al5Mn4Fe3 + Nút than chì
Vòng đệm chặn bằng đồng với nút bôi trơn rắn (than chì)
① Màng bôi trơn rắn
① Nút bôi trơn rắn
② Mặt sau bằng đồng

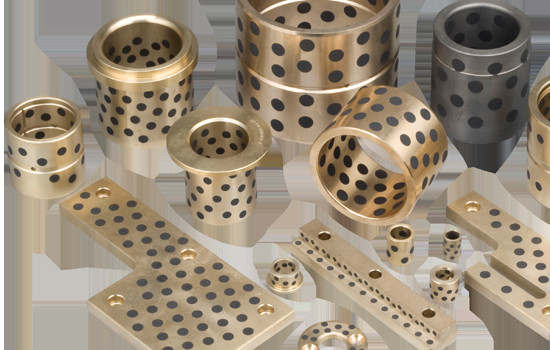

Ổ trục không dầu, Ổ trục cắm than chì, Ổ trục đồng rắn, Ổ trục trượt, Ổ trục khô & Ổ trục và ống lót trơn bôi trơn trước
Nhiều kích thước, Ứng dụng khác nhau có sẵn
Vòng đệm chặn bằng đồng với Chèn than chì cung cấp cả khả năng chống mài mòn tốt và tính năng tự bôi trơn tuyệt vời của ổ trục. Thiết kế này cho phép ổ trục hoạt động mà không cần bảo trì bôi dầu hoặc bôi mỡ.
| Mật độ | 8.0 g/cm3 | |
| Độ cứng | >210 HB | |
| Độ bền kéo | >750 N/mm2 | |
| Độ bền năng suất | >450 N/mm2 | |
| Độ giãn dài | >8 | |
| Hệ số giãn nở tuyến tính | 1.9x10-5/°C | |
| Nhiệt độ hoạt động | -40°C~+300°C | |
| Tải trọng động tối đa | 120 | |
| Tốc độ tối đa | Khô | 0.4 m/s |
| Dầu | 1.0 m/s | |
| Giới hạn PV tối đa | Khô | 1.5 N/mm2.m/s |
| Dầu | 3.25 N/mm2.m/s | |
| Ma sát | Khô | 0.12~0.16 μ |
| Dầu | 0.03~0.08 μ | |
Vòng đệm chặn bằng đồng không dầu được sử dụng rộng rãi trong các trường hợp sau:
1. Thiết bị máy kéo và nông nghiệp hạng nặng
2. Thiết bị khai thác
3. Thiết bị lâm nghiệp
4. Hỗ trợ trục lưỡi trộn
5. Thiết bị đúc, lò nung và sản xuất thép
6. Ứng dụng HVAC
7. Ổ đỡ bánh xe và bánh xe hạng nặng
8. Ứng dụng sấy veneer xe goòng lò và có thể là các ứng dụng khác
