| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Deep Groove Ball mang |
| MOQ: | Thỏa thuận |
| giá bán: | Price Graphite Wear Plate Parts Factory Price |
| Điều khoản thanh toán: | T / T, Western Union |
| Khả năng cung cấp: | Bronze Bushings Online • Các nhà sản xuất vòng bi trượt • Các nhà cung cấp Bushing tự bôi trơn |

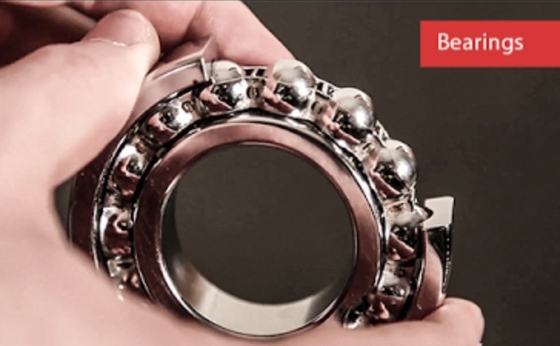

Gcr15 vòng bi bóng tiếp xúc góc là các thành phần được sản xuất chính xác được thiết kế để xử lý tải trọng cao và cung cấp quay mượt mà, hiệu quả.Những vòng bi này có thiết kế tiếp xúc góc độc đáo cho phép chúng phân phối tải cân bằng và giảm thiểu ma sát, dẫn đến tuổi thọ lâu hơn và giảm yêu cầu bảo trì.
Thép SAE52100 được sử dụng trong sản xuất các vòng bi này được biết đến với sức mạnh cao, độ dẻo dai và khả năng mòn.Vật liệu này được lựa chọn đặc biệt vì khả năng chịu được tải trọng cực cao và điều kiện hoạt động khắc nghiệt, đảm bảo hiệu suất đáng tin cậy ngay cả trong các ứng dụng khó khăn nhất.
Hơn nữa, vòng bi được trang bị các quả cầu gốm Si3N4, cung cấp độ cứng, độ cứng và khả năng chống ăn mòn vượt trội so với các quả bóng thép truyền thống.Các quả bóng gốm cũng có hệ số ma sát thấp hơn, dẫn đến việc giảm sản xuất nhiệt và tiêu thụ năng lượng.Sự kết hợp này của thép SAE52100 và các quả cầu gốm Si3N4 tạo ra một vòng bi không chỉ bền mà còn hiệu quả về năng lượng.
Thiết kế tiếp xúc góc của các vòng bi này cho phép chúng hỗ trợ cả tải radial và trục, làm cho chúng phù hợp cho một loạt các ứng dụng.hoặc các thiết bị công nghiệp khác, Gcr15 vòng bi hình giác với thép SAE52100 và các quả cầu gốm Si3N4 là một lựa chọn đáng tin cậy và hiệu quả để đảm bảo hoạt động trơn tru và đáng tin cậy.
Các vòng bi đẩy trung tâm chủ yếu được sử dụng để lắp đặt và cố định trục truyền với cả tải radial và trục.
Lối đệm hình quả cầu liên lạc góccó đường cong vòng tròn bên trong và bên ngoài được dịch chuyển tương đối với nhau theo hướng trục vòng bi. Điều này có nghĩa là các vòng bi này được thiết kế để chứa tải trọng kết hợp, tức làTrọng lượng tỏa và trục hành động đồng thời.
Khả năng chịu tải trục của vòng bi quả tiếp xúc góc tăng khi góc tiếp xúc tăng.Các góc tiếp xúc được định nghĩa là góc giữa đường nối các điểm tiếp xúc của quả bóng và các đường cong trong mặt phẳng tâm, dọc theo đóTrọng lượng kết hợp được truyền từ đường đua này sang đường đua khác, và một đường thẳng đứng với trục vòng bi.
| Mã | ID(mm) | Đang quá liều(mm) | W(mm) |
| 7000AC | 10 | 26 | 8 |
| 7001AC | 12 | 28 | 8 |
| 7002AC | 15 | 32 | 9 |
| 7003AC | 17 | 35 | 10 |
| 7004AC | 20 | 42 | 12 |
| 7005AC | 25 | 47 | 12 |
| 7006AC | 30 | 55 | 13 |
| 7007AC | 35 | 62 | 14 |
| 7008AC | 40 | 68 | 15 |
| 7009AC | 45 | 75 | 16 |
7004 AC Y U GL P4
7005 AC Y U GL P4
7006 AC Y U GL P4
7007 AC Y U GL P4
71903 AC Y U GM P4
71904 AC Y U GM P4
71905 AC Y U GM P4
71907 AC Y U GM P4
AC: tiếp xúc góc 25°
Y: lồng polyamide (nhưng cũng có thể là tốt nhựa phenol)
U: loại phổ quát
GL: tải trước nhẹ
GM: tải trước trung bình
Dưới đây là những ví dụ về các ứng dụng trong đó vòng bi bóng tiếp xúc góc có thể được sử dụng:
Máy bơm công nghiệp
Các hộp số công nghiệp
Năng lượng tái tạo
Máy nén
Động cơ và máy phát điện công nghiệp
Xe tải, xe kéo và xe buýt
Kim loại
viiplus có thể cung cấp cả vòng bi góc tiếp xúc tiêu chuẩn và chính xác.
Gói bóng tiếp xúc góc một hàng
Gói bóng liên lạc góc hai hàng
Vòng đệm bóng liên lạc bốn điểm
Thép ép, đồng ép, polyamide, vải cứng, đồng rắn
C = 15 ̊; AC = 25 ̊; B = 40 ̊ góc tiếp xúc
SAE52100 Thép và gốm Si3N4 (phụ lục HQ1)
ABEC-5, P5 = Độ khoan dung ISO lớp 5
ABEC-7, P4 = Độ khoan dung ISO lớp 4
ABEC-9, P2 = Độ khoan dung ISO lớp 3
