| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Ống đồng CuSn8P (DIN 17662) DIN 1494 / ISO 3547 |
| MOQ: | XE TẢI ĐẶT HÀNG |
| giá bán: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Vòng bi đồng đục lỗ ， Vòng bi bọc đồng trơn |

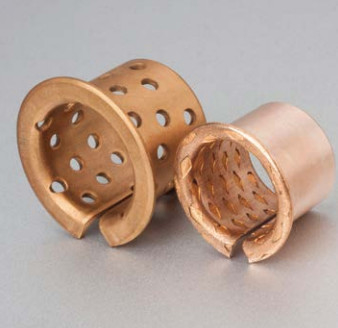

Ống lót bằng đồng có mặt bích chịu nhiệt độ cao với túi đựng dầu là các bộ phận được sản xuất chính xác, được thiết kế để mang lại độ bền và hiệu suất vượt trội trong môi trường nhiệt độ cao.
Được chế tạo từ vật liệu đồng cao cấp, các ống lót này có thể chịu được nhiệt độ cực cao mà không làm ảnh hưởng đến tính toàn vẹn về mặt cấu trúc của chúng. Thiết kế có vành tăng thêm độ ổn định và độ cứng, giúp tăng cường hơn nữa khả năng chịu tải nặng và hoạt động tốc độ cao của ống lót.
Việc bao gồm các túi dầu là một tính năng độc đáo cho phép giữ lại dầu bôi trơn, cung cấp sự bôi trơn liên tục cho bề mặt ống lót ngay cả trong điều kiện nhiệt độ cao. Điều này đảm bảo hoạt động trơn tru và đáng tin cậy, giảm ma sát và mài mòn, đồng thời kéo dài tuổi thọ của ống lót.
Khả năng chịu nhiệt độ cao của các ống lót này làm cho chúng phù hợp với nhiều ứng dụng công nghiệp, bao gồm máy móc tốc độ cao, môi trường nóng và các tình huống đòi hỏi khắt khe khác. Khi bạn đang nâng cấp thiết bị hiện có hoặc thiết kế máy móc mới, các ống lót này là lựa chọn tuyệt vời để đảm bảo hiệu suất đáng tin cậy trong điều kiện khắc nghiệt.
Tóm lại, Ống lót bằng đồng bích chịu nhiệt độ cao có túi dầu cung cấp sự kết hợp giữa độ bền, tính ổn định và tính chất bôi trơn cần thiết cho các ứng dụng nhiệt độ cao. Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về các ống lót này và cách chúng có thể đáp ứng các nhu cầu công nghiệp cụ thể của bạn.
Tìm hiểu thêm. Liên hệ với nhà cung cấp Nhận báo giá miễn phí.
Vòng bi đồng MBZ-B09 có rãnh bôi trơn từ danh mục ống lót đồng
...máy móc dệt may, thiết bị nông nghiệp, v.v.
| Dung sai trục | Sự khoan dung về nhà ở |
|---|
Chọn loại…
Sản phẩm
Chọn sản phẩm…
Hình thức
Chọn biểu mẫu…
Đơn vị
Chọn đơn vị…

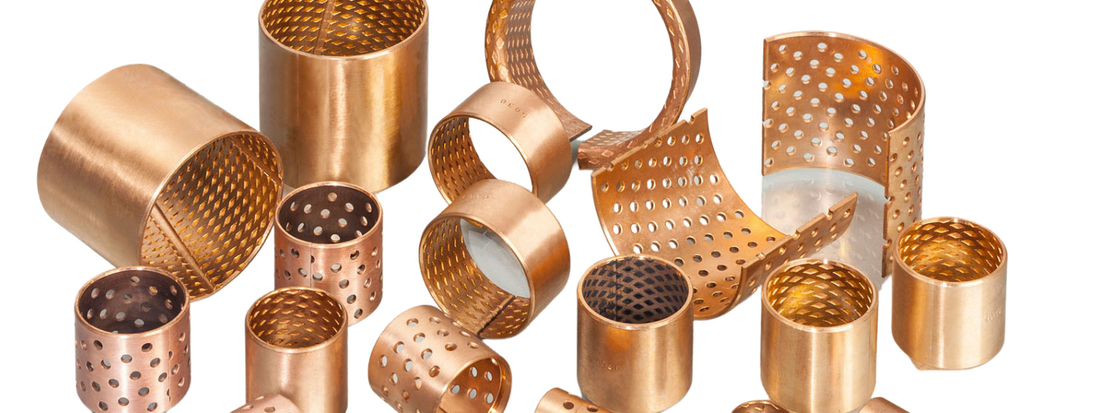

Vòng bi đồng và ống lót ống lót bằng đồng làm bằng CuSn8 có rãnh bôi trơn
SỰ CÓ SẴN
ỨNG DỤNG Các dạng vòng bi có sẵn theo kích thước tiêu chuẩn: — Các dạng vòng bi được sản xuất theo đơn đặt hàng: Ống lót hình trụ có kích thước không chuẩn, kích thước có bích, ống lót có bích, tấm trượt, thiết kế vòng bi tùy chỉnh Công nghiệp: Thiết bị nâng hạ và xử lý cơ khí, xi lanh thủy lực, thiết bị khí nén, thiết bị y tế, máy móc dệt, thiết bị nông nghiệp, v.v.
VÒNG BI ĐỒNG LÀM BẰNG CuSn8 CÓ VÒNG TRÒN BÔI TRƠN
Ví dụ
Ống lót bằng đồng MBZ-B0930x34x50mm
Ống lót bằng đồng MBZ-B0945x50/60x50mm
bể chứa mỡ lớn hơn làm tăng thời gian bảo dưỡng, bụi bẩn và mảnh vụn được cuốn vào các lỗ thủng, do đó làm giảm hao mòn
Vòng bi được bọc bằng đồng thau đồng nhất có thể định hình nguội, do đó sẽ có được các đặc tính vật liệu đặc biệt. Việc thực hiện mặt bích cho phép vòng bi cũng có thể chịu tải trọng trục.

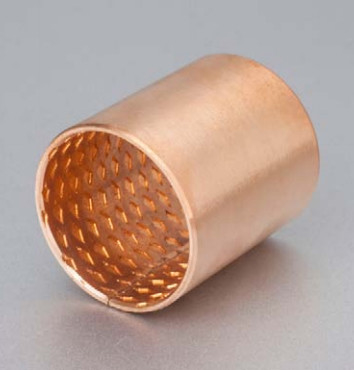

Các kích thước tiêu chuẩn được trang bị các rãnh bôi trơn hình kim cương trên bề mặt ổ trục.
Các vết lõm này đóng vai trò như các bể chứa chất bôi trơn để nhanh chóng tạo thành một lớp màng bôi trơn tại thời điểm khởi động và do đó làm giảm ma sát khi khởi động. Các đặc tính của vật liệu WB800/WB700, cùng với quy trình quấn và hiệu chuẩn, làm cho loại ổ trục này đặc biệt phù hợp với các công trình có tải trọng cao và chuyển động tương đối chậm.
| Vật liệu: | Đồng đồng nhất (Cu 91,3%, Sn 8,5%, P 0,2%) |
| Điểm năng suất: (Rp0,2): | khoảng 300 N/mm2 |
| Độ bền kéo: (Rm) | khoảng 450 N/mm2 |
| Độ cứng: | khoảng 125-150 HB |
| Ma sát: | 0,08–0,25 µ |
| Tốc độ tối đa: | 2,5 m/giây |
| Nhiệt độ: | -100 / +200 °C |
| Trọng tải | Tốc độ |
| Ca: 280 N/mm2 | 0 m/giây |
| 80 – 120N/mm2 | 0,01 m/giây |
| 30 – 40N/mm2 | 2,0 m/giây |
Dung sai:
Vòng bi ép vào vỏ H7 có dung sai H9. Dung sai khuyến nghị cho trục IT 7 hoặc IT 8 với vị trí dung sai e hoặc f.
Bôi trơn:
Cần phải bôi trơn thêm qua trục hoặc qua vỏ. Có thể sử dụng tất cả các loại mỡ thông thường, ví dụ mỡ có phụ gia là graphite hoặc molypdendisulphide.
Những lợi ích:
Đặc biệt:
Ứng dụng tiêu biểu:
| Vật liệu: | Đồng đồng nhất (Cu 91,3%, Sn 8,5%, P 0,2%) |
| Điểm năng suất: (Rp0,2) | khoảng 250 N/mm2 |
| Độ bền kéo: (Rm) | khoảng 450 N/mm2 |
| Độ cứng: | khoảng 110-150 HB |
| Ma sát: | 0,10–0,25µ |
| Tốc độ tối đa: | 2,5 m/giây |
| Phạm vi nhiệt độ: | -100 / +200 °C |
| Trọng tải | Tốc độ |
| Ca: 250 N/mm2 | 0 m/giây |
| 80 – 120N/mm2 | 0,01 m/giây |
| 30 – 40N/mm2 | 2,0 m/giây |
Bôi trơn:
Nên đưa thêm chất bôi trơn qua các lỗ trục hoặc qua vỏ theo hướng xuyên tâm. Có thể sử dụng tất cả các loại mỡ bôi trơn thông thường. Mỡ bôi trơn có phụ gia graphite hoặc molypden disulphide cũng có thể phù hợp.
Sức chịu đựng:
Vòng bi ép vào vỏ H7 cho dung sai H9. Dung sai trục được khuyến nghị là IT7 hoặc IT8, vị trí dung sai e hoặc f.
Thiết kế đặc biệt
Ví dụ về cách sử dụng điển hình
Thuận lợi
| Kiểu | Nguyên vật liệu | Kích thước |
| Ống lót bằng đồng | K-WB100-105-100C | 100-105-100 |
| Ống lót bằng đồng | K-WB100-105-50C | 100-105-50 |
| Ống lót bằng đồng | K-WB100-105-60C | 100-105-60 |
| Ống lót bằng đồng | K-WB120-125-100C | 120-125-100 |
| Ống lót bằng đồng | K-WB120-125-60C | 120-125-60 |
| Ống lót bằng đồng | K-WB125-130-40C | 125-130-40 |
| Ống lót bằng đồng | K-WB125-130-60C | 125-130-60 |
| Ống lót bằng đồng | K-WB130-135-60C | 130-135-60 |
| Ống lót bằng đồng | K-WB150-155-100C | 150-155-100 |
| Ống lót bằng đồng | K-WB16-18-20C | 16-18-20 |
| Ống lót bằng đồng | K-WB18-20-20C | 18-20-20 |
| Ống lót bằng đồng | K-WB20-23-20C | 20-23-20 |
| Ống lót bằng đồng | K-WB20-23-30C | 20-23-30 |
| Ống lót bằng đồng | K-WB25-28-30C | 25-28-30 |
| Ống lót bằng đồng | K-WB26-30-30C | 26-30-30 |
| Ống lót bằng đồng | K-WB28-32-30C | 28-32-30 |
| Ống lót bằng đồng | K-WB30-34-25C | 30-34-25 |
| Ống lót bằng đồng | K-WB30-34-30C | 30-34-30 |
| Ống lót bằng đồng | K-WB30-34-40C | 30-34-40 |
| Ống lót bằng đồng | K-WB30-34-50C | 30-34-50 |
| Ống lót bằng đồng | K-WB30-34-60C | 30-34-60 |
| Ống lót bằng đồng | K-WB32-36-40C | 32-36-40 |
| Ống lót bằng đồng | K-WB35-39-30C | 35-39-30 |
| Ống lót bằng đồng | K-WB35-39-40C | 35-39-40 |
| Ống lót bằng đồng | K-WB35-39-50C | 35-39-50 |
| Ống lót bằng đồng | K-WB40-44-30C | 40-44-30 |
| Ống lót bằng đồng | K-WB40-44-40C | 40-44-40 |
| Ống lót bằng đồng | K-WB40-44-50C | 40-44-50 |
| Ống lót bằng đồng | K-WB40-44/55-50F | 40-44/55-50 |
| Ống lót bằng đồng | K-WB40-44-60C | 40-44-60 |
| Ống lót bằng đồng | K-WB45-50-35C | 45-50-35 |
| Ống lót bằng đồng | K-WB45-50-40C | 45-50-40 |
| Ống lót bằng đồng | K-WB45-50-50C | 45-50-50 |
| Ống lót bằng đồng | K-WB50-55-40C | 50-55-40 |
| Ống lót bằng đồng | K-WB50-55-50C | 50-55-50 |
| Ống lót bằng đồng | K-WB50-55/65-50F | 50-55/65-50 |
| Ống lót bằng đồng | K-WB50-55-60C | 50-55-60 |
| Ống lót bằng đồng | K-WB50-55-70C | 50-55-70 |
| Ống lót bằng đồng | K-WB55-60-40C | 55-60-40 |
| Ống lót bằng đồng | K-WB55-60-50C | 55-60-50 |
| Ống lót bằng đồng | K-WB55-60-60C | 55-60-60 |
| Ống lót bằng đồng | K-WB60-65-40C | 60-65-40 |
| Ống lót bằng đồng | K-WB60-65-50C | 60-65-50 |
| Ống lót bằng đồng | K-WB60-65-60C | 60-65-60 |
| Ống lót bằng đồng | K-WB60-65-70C | 60-65-70 |
| Ống lót bằng đồng | K-WB60-65/75-70F | 60-65/75-70 |
| Ống lót bằng đồng | K-WB60-65-80C | 60-65-80 |
| Ống lót bằng đồng | K-WB65-70-40C | 65-70-40 |
| Ống lót bằng đồng | K-WB65-70-60C | 65-70-60 |
| Ống lót bằng đồng | K-WB65-70-80C | 65-70-80 |
| Ống lót bằng đồng | K-WB70-75-40C | 70-75-40 |
| Ống lót bằng đồng | K-WB70-75-50C | 70-75-50 |
| Ống lót bằng đồng | K-WB70-75-60C | 70-75-60 |
| Ống lót bằng đồng | K-WB70-75-70C | 70-75-70 |
| Ống lót bằng đồng | K-WB70-75-80C | 70-75-80 |
| Ống lót bằng đồng | K-WB75-80-40C | 75-80-40 |
| Ống lót bằng đồng | K-WB75-80-80C | 75-80-80 |
| Ống lót bằng đồng | K-WB80-85-50C | 80-85-50 |
| Ống lót bằng đồng | K-WB80-85-60C | 80-85-60 |
| Ống lót bằng đồng | K-WB80-85-80C | 80-85-80 |
| Ống lót bằng đồng | K-WB95-100-100C | 95-100-100 |
| Ống lót bằng đồng | BK090-2030 | 20-23-30 |
| Ống lót bằng đồng | BK090-3030 | 30-34-30 |
| Ống lót bằng đồng | BK090-3040 | 30-34-40 |
| Ống lót bằng đồng | BK090-4040 | 40-44-40 |
| Ống lót bằng đồng | BK090-4050 | 40-44-50 |
| Ống lót bằng đồng | BK090-5050 | 50-55-50 |
| Ống lót bằng đồng | BK090-5060 | 50-55-60 |
| Ống lót bằng đồng | BK090-2530 | 25-28-30 |
| Ống lót bằng đồng | BK090-3240 | 32-36-40 |
| Ống lót bằng đồng | BK090-6050 | 60-65-50 |
| Vòng bi không dầu | K-WB80-95-90C | 80-95-90 |
| Vòng bi không dầu | K-WB85-95-85C | 85-95-85 |
| Vòng bi không dầu | K-WB70-85-50C | 70-85-50 |
| Vòng bi không dầu | K-WB70-85-60C | 70-85-60 |
| Vòng bi không dầu | K-WB70-85-70 | 70-85-70 |
| Vòng bi không dầu | K-WB65-75-65C | 65-75-65 |
| Vòng bi không dầu | K-WB60-70-60C | 60-70-60 |
| Vòng bi không dầu | K-WB60-70-70C | 60-70-70 |
| Vòng bi không dầu | K-WB60-75-60C | 60-75-60 |
| Vòng bi không dầu | K-WB60-75-80F | 60-75/90(7.5)-80 |
| Vòng bi không dầu | K-WB50-60-50C | 50-60-50 |
| Vòng bi không dầu | K-WB50-60-60C | 50-60-60 |
| Vòng bi không dầu | K-WB40-50-50C | 40-50-50 |
| Vòng bi không dầu | K-WB30-40-30 | 30-40-30 |
| Vòng bi không dầu | K-WB40-50-40 | 40-50-40 |
| Vòng bi không dầu | K-WB50-60-60C | 50-60-60 |
| Vòng bi không dầu | K-WB50-60-60F | 50-60/75(5)-60 |
| Vòng bi không dầu | K-WB60-70-70C | 60-70-70 |
| Vòng bi không dầu | K-WB50-60-70F | 50-60/75(5)-70 |
