| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Mạ thiếc / Mạ đồng |
| MOQ: | có thể thương lượng |
| giá bán: | Competitively Priced vs PTFE POM, Provides Lubricating Bush |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Ống lót bằng đồng có mặt bích, Vòng đệm bằng đồng, Ống lót bằng đồng tự bôi trơn |
Bỏ bôi trơn biên Lùi thép DIN 1494 Tiêu chuẩn đề cập đến một loại thành phần ổ trục kết hợp với mặt sau bằng thép với các tính năng bôi trơn cận biên, tuân thủ tiêu chuẩn DIN 1494. Tiêu chuẩn này chỉ định các yêu cầu cho thiết kế, vật liệu và hiệu suất của các vòng bi đó, đảm bảo độ tin cậy và độ bền của chúng trong các ứng dụng công nghiệp khác nhau.
Mặt sau thép cung cấp một nền tảng cứng và ổn định cho ổ trục, hỗ trợ tải và duy trì hình dạng và vị trí của bề mặt ổ trục. Tính năng bôi trơn cận biên cho phép bôi trơn hiệu quả ngay cả trong điều kiện các phương pháp bôi trơn truyền thống có thể không đủ. Điều này giúp giảm ma sát và hao mòn, kéo dài tuổi thọ của ổ trục và cải thiện hiệu suất của nó.
Bằng cách tuân thủ tiêu chuẩn DIN 1494, việc bôi trơn biên mang lại hỗ trợ cho việc tuân thủ các yêu cầu an toàn và chất lượng được công nhận trong ngành. Điều này đảm bảo rằng vòng bi phù hợp để sử dụng trong một loạt các thiết lập công nghiệp, bao gồm các ứng dụng tải cao và tốc độ cao.
Tóm lại, tiêu chuẩn bôi trơn bằng thép của DIN 1494 cung cấp một dung dịch mang mạnh mẽ và đáng tin cậy, kết hợp sức mạnh và độ ổn định của thép với bôi trơn cận biên hiệu quả. Sự kết hợp này đảm bảo hoạt động trơn tru và hiệu quả, giảm hao mòn và tuổi thọ dài hơn, làm cho nó trở thành một bổ sung có giá trị cho bất kỳ thiết bị công nghiệp hoặc máy móc công nghiệp nào.
Chi tiết nhanh chóng
Các ngành công nghiệp áp dụng: Nhà máy sản xuất
|
Kích cỡ |
có thể tùy chỉnh |
|
Chứng nhận |
ISO9001 |
|
Phương pháp xử lý |
Quá trình lạnh |
|
Xử lý bề mặt |
Mạ thiếc /mạ đồng |
|
Nhiệt độ hoạt động |
-150 ~ 250 |
|
Trường ứng dụng |
Bơm thiết bị áp suất cao, bơm phun nước áp suất cao, động cơ thủy lực áp suất cao, sơn và xử lý thực phẩm, v.v. |
|
Vật liệu |
Cơ sở thép+ bột bằng đồng+ (POM) |

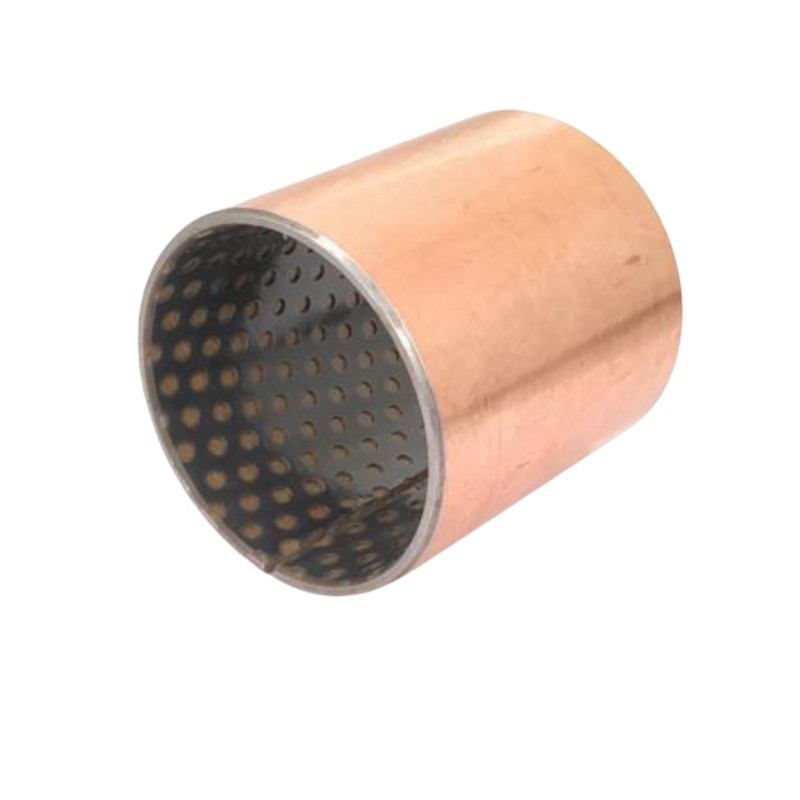

Bôi trơn biên Vòng bi Được hỗ trợ bằng thép DIN 1494 Tiêu chuẩn
Đặc trưng:
Bước bôi trơn bằng thépThích hợp cho hoạt động khô, hệ số ma sát thấp, hao mòn thấp hơn, đặc tính trượt tốt, màng chuyển được tạo ra có thể bảo vệ các bề mặt kim loại giao phối, phù hợp để xoay và dao động chuyển động, kháng hóa chất cao, hấp thụ nước và sưng thấp. Bushing cải thiện ma sát và khả năng chống mài mòn tốt trên phạm vi chung trong hoạt động bôi trơn.
| Tối đa. trọng tải | Tĩnh | 250n/mm2 | Max.Speed | Chạy khô | 0,08 ~ 0,20 | |
| Tốc độ rất thấp | 140n/mm2 | Thủy động lực học | 0,02 ~ 0,08 | |||
| Xoay vòng | 60n/mm2 | Hệ số ma sát | Khô | 2m/s | ||
| Thủy động lực | > 2m/s | |||||
| Tối đa. PVDRYRINTY) | Hoạt động ngắn hạn | 3.6n/mm2*m/3 | Độ dẫn nhiệt | 42W (m*k) -1 | ||
| Hoạt động liên tục | 1.8n/mm2*m/3 | |||||
| PV tối đa. Thủy động lực | -195 ~+280 | Hệ số của ThermalExpansion | 11*10-6*K-1 | |||
Kết cấu:
1. /Độ dày hỗn hợp sợi 0,01 ~ 0,03mm. Nó là bề mặt tiếp xúc cho trục quay. Các bữa tiệc phút của lớp và vật liệu bằng đồng thiêu kết kết hợp để tạo ra một màng bôi trơn rắn, bao phủ trục.
2. Độ dày bột bằng đồng thiêu kết 0,20*0,35mm, một thành phần đặc biệt của đồng bột được hợp nhất với mặt nhiệt đối với mặt sau của thép. Lớp tiếp xúc này hoạt động như một mỏ neo cho lớp và tiến hành tích tụ nhiệt ra khỏi bề mặt ổ trục.
3. Mặt sau bằng thép carbon thấp. Đặt nền tảng của ống lót, mặt sau thép cung cấp sự ổn định đặc biệt, mang tải và đặc tính tản nhiệt.
Các ứng dụng điển hình:
1. Tài liệu này đáp ứng các tiêu chí đòi hỏi cho cuộc sống lâu dài và hiệu suất không cần bảo trì có hoặc không có bôi trơn.
Ô tô: Máy kéo, Kết hợp, Máy phun crop, Diễn viên Trái đất, Lớp và Xây dựng khác, Máy tự động, Công dụng cụ thể trong Xi lanh lái trợ lực, Máy giặt đẩy tay lái, Phanh đĩa, Calipers và Piston, Bộ giảm xóc, Liên kết thống đốc, Động cơ gạt nước, TILT GEARBLIES ...
2. Máy kinh doanh: Máy photocopy, máy đánh chữ, máy phân bổ thư, hệ thống đồng hồ bưu chính, máy in thiết bị đầu cuối máy tính và thiết bị ngoại vi, thiết bị in tự động, máy móc xử lý thư ...
Thủy lực và van: Bơm bao gồm bánh răng, quay, nước, pít -tông trục, và các loại khác, bóng, bướm, hơi nước poppet, và các van và van ba lá khác ...
3. Các thiết bị gia dụng: máy ghi âm, tủ lạnh, điều hòa không khí, chất tẩy rửa, máy đánh bóng, máy may, lò nướng, máy rửa chén, máy giặt quần áo ... và xử lý vật liệu, động cơ biển, bao bì, thiết bị dệt, dụng cụ ... vv.
| d | d | trục | Nhà ở H7 | Độ dày tường | h lỗ dầu | F 1 | F 2 | l 0 -0,40 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tối thiểu | Tối đa | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |||||||
| 10 | 12 | 10 -0.022 | 12 +0.018 | 0,955 | 0,980 | 4 | 0,6 | 0,3 | 1010 | 1015 | 1020 | |||||||
| 12 | 14 | 12 -0.027 | 14 +0.018 | 1210 | 1215 | 1220 | ||||||||||||
| 14 | 16 | 14 -0.027 | 16 +0.018 | 1415 | 1420 | |||||||||||||
| 15 | 17 | 15 -0.027 | 17 +0.018 | 1515 | 1520 | 1525 | ||||||||||||
| 16 | 18 | 16 -0.027 | 18 +0.018 | 1615 | 1620 | 1625 | ||||||||||||
| 18 | 20 | 18 -0.027 | 20 +0.021 | 1815 | 1820 | 1825 | ||||||||||||
| 20 | 23 | 20 -0.033 | 23 +0.021 | 1.445 | 1.475 | 0,6 | 0,4 | 2015 | 2020 | 2025 | 2030 | |||||||
| 22 | 25 | 22 -0.033 | 25 +0.021 | 2215 | 2225 | |||||||||||||
| 25 | 28 | 25 -0.033 | 28 +0.021 | 6 | 2515 | 2520 | 2525 | 2530 | ||||||||||
| 28 | 32 | 28 -0.033 | 32 +0.025 | 1.935 | 1.970 | 1.2 | 0,4 | 2820 | 2830 | |||||||||
| 30 | 34 | 30 -0.033 | 34 +0.025 | 3020 | 3025 | 3030 | 3035 | 3040 | ||||||||||
| 35 | 39 | 35 -0.039 | 39 +0.025 | 3520 | 3530 | 3535 | 3540 | |||||||||||
| 40 | 44 | 40 -0.039 | 44 +0.025 | 8 | 4020 | 4030 | 4035 | 4040 | 4050 | |||||||||
| 45 | 50 | 45 -0.039 | 50 +0.025 | 2.415 | 2.460 | 1.8 | 0,6 | 4520 | 4530 | 4540 | 4545 | 4550 | ||||||
| 50 | 55 | 50 -0.039 | 55 +0.030 | 5030 | 5040 | 5050 | 5060 | |||||||||||
| 55 | 60 | 55 -0.046 | 60 +0.030 | 5530 | 5540 | 5550 | 5560 | |||||||||||
| 60 | 65 | 60 -0.046 | 65 +0.030 | 6030 | 6040 | 6050 | 6060 | |||||||||||
| d | d | trục | Nhà ở H7 | Độ dày tường | Hoil Hole | F 1 | F 2 | l 0 -0,40 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tối thiểu | Tối đa | 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | |||||||
| 65 | 70 | 65 -0.046 | 70 +0.030 | 2.415 | 2.460 | 8 | 1.8 | 0,6 | 6540 | 6560 | |||||||
| 70 | 75 | 70 -0.046 | 75 +0.030 | 7040 | 7050 | 7080 | |||||||||||
| 75 | 80 | 75 -0.046 | 80 +0.030 | 7540 | 7560 | 7580 | |||||||||||
| 80 | 85 | 80 -0.046 | 85 +0.035 | 2.385 | 2.450 | 9,5 | 1.8 | 1.8 | 8040 | 8060 | 8080 | ||||||
| 85 | 90 | 85 -0.054 | 90 +0.035 | 8540 | 8560 | 8580 | |||||||||||
| 90 | 95 | 90 -0.054 | 95 +0.035 | 9040 | 9060 | 9080 | 9090 | ||||||||||
| 100 | 105 | 100 -0.054 | 105 +0.035 | 10050 | 10080 | 10095 | |||||||||||
| 105 | 110 | 105 -0.054 | 110 +0.035 | 10560 | 10580 | 10595 | 105110 | ||||||||||
| 110 | 115 | 110 -0.054 | 115 +0.035 | 11060 | 11080 | 11095 | 110110 | ||||||||||
| 120 | 125 | 120 -0.054 | 125 +0.040 | 1.8 | 0,6 | 12060 | 12080 | 120110 | |||||||||
| 125 | 130 | 125 -0.063 | 130 +0.040 | 12560 | 125110 | ||||||||||||
| 130 | 135 | 130 -0.063 | 135 +0.040 | 13050 | 13060 | 13080 | 130100 | ||||||||||
| 140 | 145 | 140 -0.063 | 145 +0.040 | 14050 | 14060 | 14080 | 140100 | ||||||||||
| 150 | 155 | 150 -0.063 | 155 +0.040 | 15050 | 15060 | 15080 | 150100 | ||||||||||
| 160 | 165 | 160 -0.063 | 165 +0.040 | 9,5 | 16050 | 16060 | 16080 | 160100 | |||||||||
| 170 | 175 | 170 -0.063 | 175 +0.040 | 17050 | 17080 | 170100 | |||||||||||
| 180 | 185 | 180 -0.063 | 185 +0.046 | 18050 | 18060 | 18080 | 180100 | ||||||||||
| 190 | 195 | 190 -0.072 | 195 +0.046 | 19050 | 19060 | 19080 | 190100 | 190120 | |||||||||
| 200 | 205 | 200 -0.072 | 205 +0.046 | 20050 | 20060 | 20080 | 200100 | 200120 | |||||||||
| 220 | 225 | 220 -0.072 | 225 +0.046 | 9,5 | 22050 | 22060 | 22080 | 220100 | 220120 | ||||||||
| 240 | 245 | 240 -0.072 | 245 +0.046 | 24050 | 24060 | 24080 | 240100 | 240120 | |||||||||
| 250 | 255 | 250 -0.072 | 255 +0.052 | 25050 | 25060 | 25080 | 250100 | 250120 | |||||||||
| 260 | 265 | 260 -0.081 | 265 +0.052 | 26050 | 26060 | 26080 | 260100 | 260120 | |||||||||
| 280 | 285 | 280 -0.081 | 285 +0.052 | 28050 | 28060 | 28080 | 280100 | 280120 | |||||||||
| 300 | 305 | 300 -0.081 | 305 +0.052 | 30050 | 30060 | 30080 | 300100 | 300120 | |||||||||
