| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Vòng bi bọc đồng WB700 WB800 WB702 WB802 WB-802 ... |
| MOQ: | có thể thương lượng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Vòng bi đồng đục lỗ ， Vòng bi bọc đồng trơn |

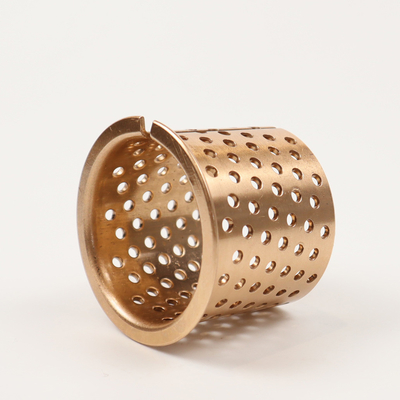

High Load Wrapped Bronze Bearings with Flange Holes Through được thiết kế để đáp ứng các yêu cầu nghiêm ngặt nhất của các ứng dụng tải trọng cao.độ bền, và kỹ thuật chính xác đảm bảo hoạt động trơn tru và đáng tin cậy dưới tải trọng nặng.
Vật liệu đồng được sử dụng trong việc xây dựng các vòng bi này được biết đến với khả năng chống mòn và chống ăn mòn tuyệt vời, làm cho nó trở thành một lựa chọn hoàn hảo cho các ứng dụng tải trọng cao.Thiết kế được bọc cung cấp hỗ trợ và sự ổn định bổ sung, đảm bảo rằng vòng bi có thể chịu được tải trọng cực kỳ mà không bị biến dạng hoặc thất bại.
Các lỗ flange qua vòng bi cho phép cài đặt và tháo rời dễ dàng, đồng thời cung cấp các kênh làm mát và bôi trơn bổ sung.Tính năng này cải thiện hiệu suất của vòng bi và kéo dài tuổi thọ của chúng.
Khi bạn đang nâng cấp hệ thống hiện tại hoặc cài đặt thiết bị mới,Load cao bao bọc bằng đồng vòng bi với lỗ flange thông qua là một sự lựa chọn tuyệt vời để đảm bảo hoạt động trơn tru và hiệu quả dưới tải trọng nặngKỹ thuật chính xác và thiết kế mạnh mẽ của chúng làm cho chúng trở thành một giải pháp lâu dài đáng tin cậy cho nhu cầu công nghiệp của bạn.
BRM80 Bushes? Metric Standard Bushing ((DIN1494)
| Loại | ØD | Ød | Trục | Nhà ở | F1 | f2 | L0 -0.40 | ||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | |||||||
| BRM80 | 12 | 10 | 10-0.013 -0.028 | 12+0.018 0 | 0.6 | 0.3 | 1010 | 1015 | 1020 | ||||
| BRM80 | 14 | 12 | 12-0.016 -0.034 | 14+0.018 0 | 1210 | 1215 | 1220 | ||||||
| BRM80 | 16 | 14 | 14-0.016 -0.034 | 16+0.018 0 | 1415 | 1420 | |||||||
| BRM80 | 17 | 15 | 15-0.016 -0.034 | 17+0.018 0 | 1515 | 1520 | 2525 | ||||||
| BRM80 | 18 | 16 | 16-0.016 -0.034 | 18+0.018 0 | 1615 | 1620 | 1625 | ||||||
| BRM80 | 19 | 17 | 17-0.016 -0.034 | 19+0.021 0 | 1715 | 1720 | 1725 | ||||||
| BRM80 | 20 | 18 | 18-0.016 -0.034 | 20+0.021 0 | 1815 | 1820 | 1825 | ||||||
| BRM80 | 23 | 20 | 20-0.020 -0.041 | 23+0.021 0 | 0.8 | 0.4 | 2015 | 2020 | 2025 | 2030 | |||
| BRM80 | 25 | 22 | 22-0.020 -0.041 | 25+0.021 0 | 2215 | 2220 | 2225 | 2230 | |||||
| BRM80 | 27 | 24 | 24-0.020 -0.041 | 27+0.021 0 | 2420 | 2425 | 2430 | ||||||
| BRM80 | 28 | 25 | 25-0.020 -0.041 | 28+0.021 0 | 2520 | 2525 | 2530 | ||||||
| BRM80 | 32 | 28 | 28-0.020 -0.041 | 32+0.025 0 | 1.2 | 0.6 | 2820 | 2825 | 2830 | ||||
| BRM80 | 34 | 30 | 30-0.020 -0.041 | 34+0.025 0 | 3020 | 3025 | 3030 | 3040 | |||||
| BRM80 | 36 | 32 | 32-0.025 -0.050 | 36+0.025 0 | 3220 | 3225 | 3230 | 3240 | |||||
| BRM80 | 39 | 35 | 35-0.025 -0.050 | 39+0.025 0 | 3520 | 4525 | 4530 | 4540 | |||||
| BRM80 | 44 | 40 | 40-0.025 -0.050 | 44+0.025 0 | 4020 | 4025 | 4030 | 4040 | |||||
| BRM80 | 50 | 45 | 45-0.025 -0.050 | 50+0.025 0 | 1.6 | 0.8 | 4520 | 4525 | 4530 | 4540 | |||
| BRM80 | 55 | 50 | 50-0.025 -0.050 | 55+0.030 0 | 5030 | 5040 | 5050 | ||||||
| BRM80 | 60 | 55 | 55-0.030 -0.060 | 60+0.030 0 | 5530 | 5540 | 5550 | ||||||
| BRM80 | 65 | 60 | 60-0.030 -0.060 | 65+0.030 0 | 6030 | 6040 | 6050 | ||||||
| BRM80 | 70 | 65 | 65-0.030 -0.060 | 70+0.030 0 | 6530 | 6540 | 6550 | ||||||
| BRM80 | 80 | 75 | 75-0.030 -0.060 | 80+0.030 0 | 1.6 | 0.8 | 7540 | 7550 | 7560 | |||
| BRM80 | 85 | 80 | 80-0.030 -0.060 | 85+0.035 0 | 8040 | 8050 | 8060 | |||||
| BRM80 | 90 | 85 | 85-0.036 -0.071 | 90+0.035 0 | 8540 | 8550 | 8560 | |||||
| BRM80 | 95 | 90 | 90-0.036 -0.071 | 95+0,035 0 | 9050 | 9560 | 9580 | |||||
| BRM80 | 100 | 95 | 95-0.036 -0.071 | 100+0,035 0 | 9550 | 9560 | 9580 | |||||
| BRM80 | 105 | 100 | 100 - 0.036 - 0.071 | 105+0,035 0 | 10050 | 10060 | 10080 | 100100 | ||||
| BRM80 | 110 | 105 | 105-0.036 -0.071 | 110+0.035 0 | 10550 | 10560 | 10580 | 105100 | ||||
| BRM80 | 115 | 110 | 110-0.036 -0.071 | 115+0.035 0 | 11050 | 11060 | 11080 | 110100 | ||||
| BRM80 | 120 | 115 | 115-0.036 -0.071 | 120+0,035 0 | 11550 | 11560 | 11580 | 115100 | ||||
| BRM80 | 125 | 120 | 120-0.036 -0.071 | 125+0,040 0 | 12060 | 12080 | 120100 | |||||
| BRM80 | 130 | 125 | 125-0.043 -0.083 | 130+0.040 0 | 12560 | 12580 | 125100 | |||||
| BRM80 | 135 | 130 | 130-0.043 -0.083 | 135+0.040 0 | 13060 | 13080 | 130100 | |||||
| BRM80 | 140 | 135 | 135-0.043 -0.083 | 140+0.040 0 | 13560 | 13580 | 135100 | |||||
| BRM80 | 145 | 140 | 140-0.043 -0.083 | 145+0.040 0 | 14060 | 14080 | 140100 | |||||
| BRM80 | 150 | 145 | 145-0.043 -0.083 | 150+0,040 0 | 14560 | 14580 | 145100 | |||||
| BRM80 | 160 | 155 | 155-0.043 -0.083 | 160+0.040 0 | 15580 | 155100 | 155120 | |||||
| BRM80 | 170 | 165 | 165-0.043 -0.083 | 170+0.040 0 | 16580 | 165100 | 165120 | |||||
| BRM80 | 180 | 175 | 175-0.043 -0.083 | 180+0.040 0 | 17580 | 175100 | 175120 | |||||
| BRM80 | 190 | 185 | 185-0.050 -0.096 | 190+0.046 0 | 18580 | 185100 | 185120 | |||||
| BRM80 | 200 | 195 | 195-0.050 -0.096 | 200+0,046 0 | 19580 | 195100 | 195120 | |||||
| BRM80 | 210 | 205 | 205-0.050 -0.096 | 210+0.046 0 | 20580 | 205100 | 205120 | |||||
| BRM80 | 220 | 215 | 215-0.050 -0.096 | 220+0.046 0 | 21580 | 215100 | 215120 | |||||
| BRM80 | 230 | 225 | 225-0.050 -0.096 | 230+0.046 0 | 22580 | 225100 | 225120 | |||||
| BRM80 | 240 | 235 | 235-0.050 -0.096 | 240+0.046 0 | 23580 | 235100 | 235120 | |||||
| BRM80 | 250 | 245 | 245-0.050 -0.096 | 250+0,046 0 | 24580 | 245100 | 245120 | |||||
| BRM80 | 265 | 260 | 260-0.056 -0.108 | 265+0.052 0 | 26080 | 260100 | 260120 | |||||
| BRM80 | 285 | 280 | 280-0.056 -0.108 | 285+0.052 0 | 28080 | 280100 | 280120 | |||||
| BRM80 | 305 | 300 | 300-0.056 -0.108 | 305+0.052 0 | 30080 | 300100 | 300120 |
Ống bi bằng đồng trượt có hoặc không có kệ được thiết kế cho các chuyển động đường trục và trục.
PBG 50556430-BRM80 Với sườn và lỗ xuyên qua
PBG 70758440-BRM80
PBG 60657450-BRM80

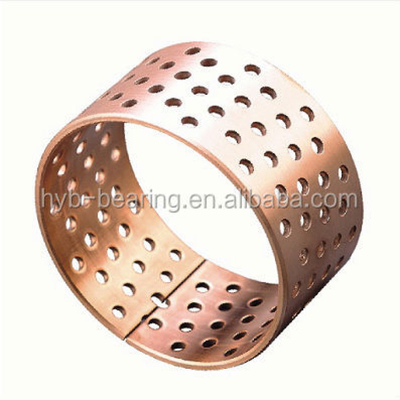

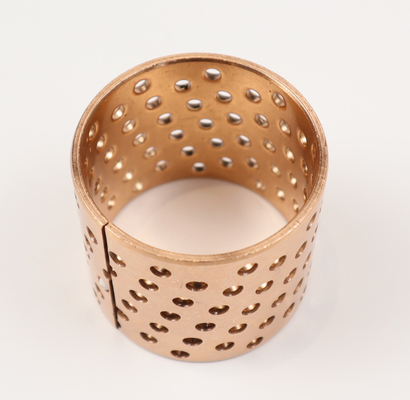

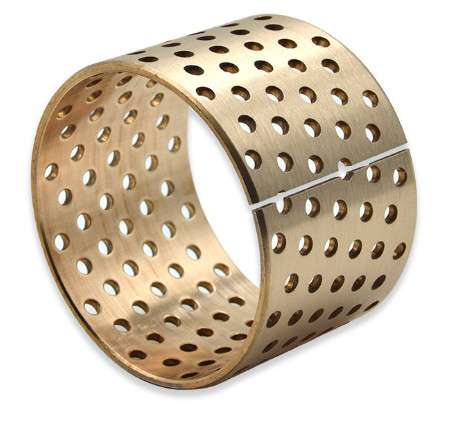

WB802WF Series FB092 vòng bi đồng là vòng bi tường mỏng, được làm bằng vật liệu đồng và xử lý bằng cách đồng đều và trật tự các lỗ lấp dầu.Dầu bôi trơn được tiêm và niêm phong mặt cuối được cấu hình để sử dụng. Các vòng bi có những lợi thế của lưu trữ dầu lớn, cài đặt thuận tiện, khối lượng thiết kế nhỏ, và có thể thay thế việc sử dụng vỏ đồng, có thể giảm đáng kể chi phí.
Được sử dụng rộng rãi trong máy nâng, máy xây dựng, khung xe máy kéo, ngành công nghiệp máy công cụ, máy đào, trục lái xe, hộp chuyển số xe hơi, máy phát điện, cần cẩu,Máy móc và máy vận chuyển kim loại, máy nâng, máy lăn, máy làm bằng và tải trọng trung bình khác, các trường hợp tốc độ thấp.
Cây rậm rậm
Cây bụi đơn giản mang sợi sợi
FB090 vòng bi đồng được làm bằng băng hợp kim đồng cao mật độ với công thức đặc biệt.Nó có lợi thế của mật độ cao, khả năng mang lớn, khả năng chịu mòn tốt, tuổi thọ dài, vv, để thay thế tay áo đồng đúc truyền thống, có thể giảm khối lượng cơ khí, giảm chi phí.Được sử dụng rộng rãi trong máy nâng, máy móc xây dựng, khung xe kéo, công nghiệp máy công cụ, máy đào, trục lái xe, hộp chuyển số xe, máy phát điện, cần cẩu, máy kim loại và máy vận chuyển, thang máy,Máy lăn, máy cân bằng và tải trọng trung bình khác, tốc độ thấp.
| Dữ liệu | Mã | FB-092 |
| Vật liệu | CuSn8P(Qsn8-0.3) | |
| Ứng dụng | Các sản phẩm được sử dụng rộng rãi trong máy móc nông nghiệp, máy móc xây dựng, máy móc kỹ thuật. | |
| Mật độ g/cm3 | 8.8 | |
| Khả năng tải trọng tối đa N/mm2 | 120 | |
| Tốc độ đường dây tối đa V | Mỡ bôi trơn m/s | 2.5 |
| Giới hạn giá trị PV | Mỡ bôi trơn N/mm2·m/s | 2.8 |
| Độ bền kéo N/mm2 | >460 | |
| Sức mạnh năng suất N/mm2 | >280 | |
| Khó HB | 90~150 | |
| Tỷ lệ ma sát u | 0.06~0.15 | |
| Trục giao phối | Độ cứng HRC | ≥ 50 |
| Độ thô Ra | 0.4~1.0 | |
| Nhiệt độ hoạt động °C | -40~+150 | |
| Độ dẫn nhiệt W/mk | 58 | |
| Đội số mở rộng tuyến tính | 18.5×10-6/K | |
| Ngoài các sản phẩm tiêu chuẩn được hiển thị trong danh mục, bạn cũng có thể cung cấp các sản phẩm phi tiêu chuẩn hoặc đặt hàng theo yêu cầu của khách hàng. | ||
Lối xích được thiết kế để bôi trơn bằng dầu hoặc mỡ.
Bề mặt trượt của BRM10 có túi bôi trơn hình tròn.
