| Tên thương hiệu: | viiplus Self-lubricating composite bearing |
| Số mẫu: | Vòng bi tự bôi trơn không dầu pom hiệu suất cao |
| MOQ: | đàm phán |
| giá bán: | negotiate |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | L / C, T / T, Western Union |

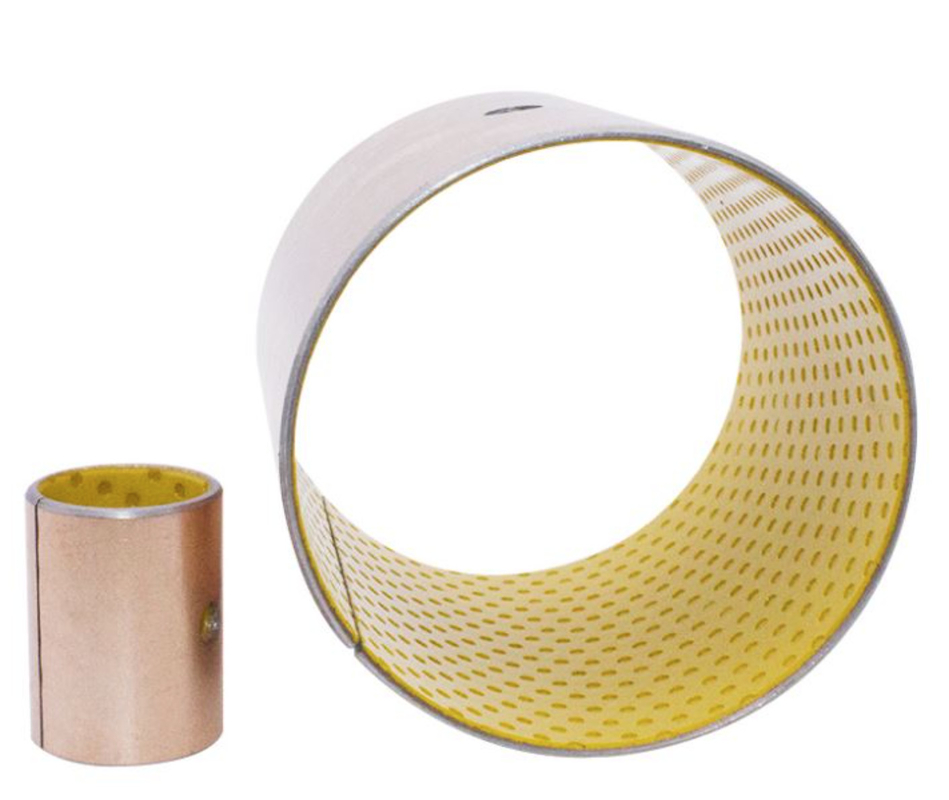

Ống lót chia đôi bằng bột đồng tự bôi trơn là giải pháp hiệu quả cao và sáng tạo cho các ứng dụng công nghiệp đòi hỏi hoạt động trơn tru và hiệu quả. Vật liệu bột đồng kết hợp với thiết kế ống lót chia đôi mang lại khả năng chống mài mòn và đặc tính tự bôi trơn vượt trội.
Vật liệu composite bột đồng được biết đến với độ bền và khả năng chống ăn mòn, đảm bảo hiệu suất đáng tin cậy ngay cả trong môi trường khắc nghiệt. Thiết kế ống lót chia đôi cho phép lắp đặt và tháo rời dễ dàng, giảm thời gian chết và đơn giản hóa các nhiệm vụ bảo trì.
Tính năng tự bôi trơn của các ống lót này loại bỏ nhu cầu bôi trơn thường xuyên, nâng cao hiệu quả của hệ thống hơn nữa. Điều này không chỉ giúp giảm chi phí bảo trì mà còn ngăn ngừa các vấn đề tiềm ẩn liên quan đến bôi trơn như rò rỉ hoặc nhiễm bẩn.
Khi sử dụng trong máy bơm, động cơ hoặc các máy móc quay khác, Ống lót chia tách bằng bột đồng Composite tự bôi trơn cung cấp giải pháp mạnh mẽ và đáng tin cậy để đảm bảo hoạt động trơn tru và hiệu quả. Sự kết hợp độc đáo giữa vật liệu và thiết kế đảm bảo hiệu suất lâu dài và giảm mài mòn, khiến nó trở thành lựa chọn tuyệt vời cho các ứng dụng công nghiệp đòi hỏi hiệu suất cao và độ bền.
Biểu đồ kích thước ống lót SF-2 Ống lót chia đôi tổng hợp
Ds h8 |
H7 DH |
DỒ |
Dtôi, một |
CD |
S3 |
ngàyL |
|
|||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |||||||||||
| 10 -0,022 | 12 +0,018 | 12 | +0,065 | 10.108 10.040 |
0,130 0,040 |
0,980 0,955 |
4 | 1010 | 1015 | 1020 | ||||||||||
| +0,030 | ||||||||||||||||||||
| 12 -0,027 | 14 +0.018 | 14 | +0,065 | 12.108 12.040 |
0,135 0,040 |
1210 | 1215 | 1220 | ||||||||||||
| +0,030 | ||||||||||||||||||||
| 14 -0.027 | 16 +0.018 | 16 | +0,065 | 14.108 14.040 |
1415 | 1420 | ||||||||||||||
| +0,030 | ||||||||||||||||||||
| 15 -0.027 | 17 +0.018 | 17 | +0,065 | 15.108 15.040 |
1515 | 1520 | 1525 | |||||||||||||
| +0,030 | ||||||||||||||||||||
| 16 -0.027 | 18 +0.018 | 18 | +0,065 | 16.108 16.040 |
1615 | 1620 | 1625 | |||||||||||||
| +0,030 | ||||||||||||||||||||
| 18 -0.027 | 20 +0.021 | 20 | +0,075 | 18.111 18.040 |
0,138 0,040 |
1815 | 1820 | 1825 | ||||||||||||
| +0,035 | ||||||||||||||||||||
| 20 -0,033 | 23 +0.021 | 23 | +0,075 | 20.131 20.050 |
0,164 0,050 |
1,475 1.445 |
2015 | 2020 | 2025 | 2030 | ||||||||||
| +0,035 | ||||||||||||||||||||
| 22 -0,033 | 25 +0.021 | 25 | +0,075 | 22.131 22.050 |
2215 | 2225 | ||||||||||||||
| +0,035 | ||||||||||||||||||||
| 25 -0,033 | 28 +0.021 | 28 | +0,075 | 25.131 25.050 |
6 | 2515 | 2520 | 2525 | 2530 | |||||||||||
| +0,035 | ||||||||||||||||||||
| 28 -0,033 | 32 +0.025 | 32 | +0,085 | 28.155 28.060 |
0,188 0,060 |
1.970 1,935 |
2820 | 2830 | ||||||||||||
| +0,045 | ||||||||||||||||||||
| 30 -0,033 | 34 +0.025 | 34 | +0,085 | 30.155 30.060 |
3020 | 3025 | 3030 | 3040 | ||||||||||||
| +0,045 | ||||||||||||||||||||
| 35 -0.039 | 39 +0.025 | 39 | +0,085 | 35.155 35.060 |
0,194 0,060 |
3520 | 3530 | 3535 | 3540 | |||||||||||
| +0,045 | ||||||||||||||||||||
| 40 -0,039 | 44 +0.025 | 44 | +0,085 | 40,155 40.060 |
số 8 | 4020 | 4030 | 4040 | 4050 | |||||||||||
| +0,045 | ||||||||||||||||||||
| 45 -0.039 | 50 +0.025 | 50 | +0,085 | 45.195 45.080 |
0,234 0,080 |
2.460 2.415 |
4520 | 4530 | 4540 | 4545 | 4550 | |||||||||
| +0,045 | ||||||||||||||||||||
| 50 -0,039 | 55 +0.030 | 55 | +0,100 | 50.200 50.080 |
0,239 0,080 |
5030 | 5040 | 5050 | 5060 | |||||||||||
| +0,055 | ||||||||||||||||||||
| 55 -0,046 | 60 +0.030 | 60 | +0,100 | 55.200 55.080 |
0,246 0,080 |
5530 | 5540 | 5550 | 5560 | |||||||||||
| +0,055 | ||||||||||||||||||||
| 60 -0,046 | 65 +0.030 | 65 | +0,100 | 60.200 60.080 |
6030 | 6040 | 6050 | 6060 | ||||||||||||
| +0,055 | ||||||||||||||||||||
Ds h8 |
H7 DH |
DỒ |
Dtôi, một |
CD |
S3 |
ngàyL |
|
||||||||||||
| 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | |||||||||||
| 65 -0.046 | 70 +0.030 | 70 | +0,100 | 65.200 65.080 |
0,246 0,080 |
2.460 2.415 |
số 8 | 6540 | 6560 | ||||||||||
| +0,055 | |||||||||||||||||||
| 70 -0,046 | 75+0.030 | 75 | +0,100 | 70.200 70.080 |
7040 | 7050 | 7080 | ||||||||||||
| +0,055 | |||||||||||||||||||
| 75 -0.046 | 80 +0.030 | 80 | +0,100 | 75.200 75.080 |
7540 | 7560 | 7580 | ||||||||||||
| +0,055 | |||||||||||||||||||
| 80 -0,046 | 90 +0.035 | 90 | +0,120 | 80.265 80.100 |
0,313 0,100 |
2.450 2.385 |
9,5 | 8040 | 8060 | 8080 | |||||||||
| +0,070 | |||||||||||||||||||
| 85 -0,054 | 95 +0.035 | 95 | +0,120 | 85.265 85.100 |
0,321 0,100 |
8540 | 8560 | 8580 | |||||||||||
| +0,070 | |||||||||||||||||||
| 90 -0,054 | 100 +0,035 | 100 | +0,120 | 90.265 90.100 |
9040 | 9060 | 9080 | 9090 | |||||||||||
| +0,070 | |||||||||||||||||||
| 100 -0,054 | 105 +0.035 | 105 | +0,120 | 100.265 100.100 |
10050 | 10080 | 10095 | ||||||||||||
| +0,070 | |||||||||||||||||||
| 105 -0,054 | 110 +0.035 | 110 | +0,120 | 105.265 105.100 |
10560 | 10580 | 10595 | 105110 | |||||||||||
| +0,070 | |||||||||||||||||||
| 110 -0,054 | 115 +0.035 | 115 | +0,120 | 110.265 110.110 |
11060 | 11080 | 11095 | 110110 | |||||||||||
| +0,070 | |||||||||||||||||||
| 120 -0,054 | 125 +0.040 | 125 | +0,170 | 120.270 120.110 |
0,324 0,100 |
12060 | 12080 | 120110 | |||||||||||
| +0,100 | |||||||||||||||||||
| 125 -0,063 | 130+0.040 | 130 | +0,170 | 125.270 125.110 |
12560 | 125110 | |||||||||||||
| +0,100 | |||||||||||||||||||
| 130 -0,063 | 135 +0.040 | 135 | +0,170 | 130.270 130.110 |
13050 | 13060 | 13080 | 130100 | |||||||||||
| +0,100 | |||||||||||||||||||
| 140 -0,063 | 145 +0.040 | 145 | +0,170 | 140.270 140.110 |
14050 | 14060 | 14080 | 140100 | |||||||||||
| +0,100 | |||||||||||||||||||
| 150 -0,063 | 155 +0.040 | 155 | +0,170 | 150.270 150.110 |
15050 | 15060 | 15080 | 150100 | |||||||||||
| +0,100 | |||||||||||||||||||
| 160 -0,063 | 165 +0.040 | 165 | +0,170 | 160.270 160.110 |
9,5 | 16050 | 16060 | 16080 | 160100 | ||||||||||
| +0,100 | |||||||||||||||||||
| 170 -0,063 | 175 +0.040 | 175 | +0,170 | 170.270 170.110 |
17050 | 17080 | 170100 | ||||||||||||
| +0,100 | |||||||||||||||||||
| 180 -0,063 | 185 +0.046 | 185 | +0,210 | 180.270 180.110 |
0,339 0,110 |
18050 | 18060 | 18080 | 180100 | ||||||||||
| +0,130 | |||||||||||||||||||
| 190 -0,072 | 195 +0.046 | 195 | +0,210 | 190.276 190.110 |
19050 | 19060 | 19080 | 190100 | 190120 | ||||||||||
| +0,130 | |||||||||||||||||||
| 200 -0,072 | 205 +0.046 | 205 | +0,210 | 200.276 200.110 |
20050 | 20060 | 20080 | 200100 | 200120 | ||||||||||
| +0,130 | |||||||||||||||||||
| 220 -0,072 | 225 +0.046 | 225 | +0,210 | 220.276 220.110 |
9,5 | 22050 | 22060 | 22080 | 220100 | 220120 | |||||||||
| +0,130 | |||||||||||||||||||
| 240 -0,072 | 245 +0.046 | 245 | +0,210 | 240.276 240.110 |
24050 | 24060 | 24080 | 240100 | 240120 | ||||||||||
| +0,130 | |||||||||||||||||||
| 250 -0,072 | 255 +0.052 | 255 | +0,260 | 250.282 250.110 |
0,354 0,110 |
25050 | 25060 | 25080 | 250100 | 250120 | |||||||||
| +0,170 | |||||||||||||||||||
| 260 -0,081 | 265 +0.052 | 265 | +0,260 | 260.282 260.110 |
26050 | 26060 | 26080 | 260100 | 260120 | ||||||||||
| +0,170 | |||||||||||||||||||
| 280 -0,081 | 285 +0.052 | 285 | +0,260 | 280.282 280.110 |
28050 | 28060 | 28080 | 280100 | 280120 | ||||||||||
| +0,170 | |||||||||||||||||||
| 300 -0,081 | 305 +0.052 | 305 | +0,260 | 300.282 300.110 |
30050 | 30060 | 30080 | 300100 | 300120 | ||||||||||
BỤI POM VÒNG BI METRIC CÓ LỖ DẦU.pdf
Vòng bi ống lót gốc POM, còn được gọi là ống lót POM, vòng bi bôi trơn ranh giới, vòng bi không dầu, vòng bi khô, vòng bi POM và ống lót khô phủ POM. Nó có cấu trúc vật liệu tương tự như chốt. Sự khác biệt nằm ở lớp phủ POM.

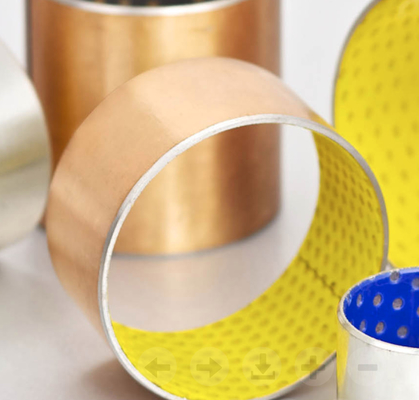

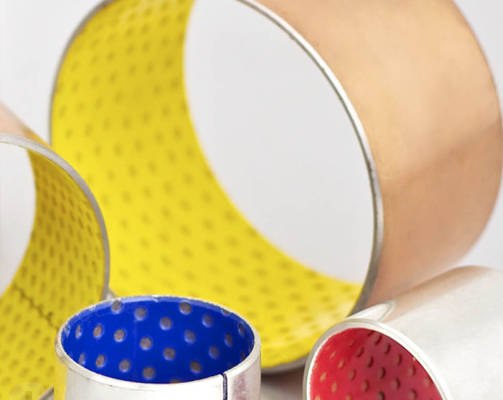

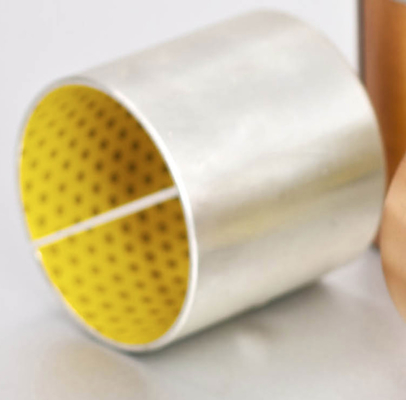

Ống lót composite POM màu vàng là sản phẩm tiêu chuẩn của công ty chúng tôi. Loại ổ trục tự bôi trơn này có cấu trúc vật liệu giống với các ống lót POM khác.
1. POM 0,3~0,5mm.
2. Đồng thau xốp 0,2~0,3mm.
3. Lớp thép lót 0,4~2,2mm.
4. Mạ đồng 0,008mm.
| Thông số kỹ thuật cho Vòng bi chia đôi POM - Loại POM | |
| Thẩm quyền giải quyết | bụi cây POM |
| Thương hiệu | Viiplus |
| Đường kính trong | 20mm |
| Đường kính ngoài | 23mm |
| Chiều rộng | 15mm |
| Kiểu | Ổ đỡ trục |
| Cân nặng (KG) | 0,0001 |
· Khả năng chịu tải và chống mài mòn tốt
· Thích hợp cho các chuyển động tuyến tính, dao động và quay
· Hiệu suất tối ưu ở tải tương đối cao và tốc độ thấp
· Ổ cắm không chì có thể đáp ứng các yêu cầu bảo vệ môi trường
Vòng bi tự bôi trơn composite pom vàng được sử dụng rộng rãi trong các máy móc không chấp nhận chì, chẳng hạn như máy dệt, các bộ phận tự động, khung gầm ô tô, máy rèn, luyện kim, v.v.
| Dung tải | 70N/mm2 | |
| Giá trị ma sát | 0,05 đến 0,25 µ | |
| Nhiệt độ | -40 đến +130 [ °C ] | |
| Max. Pv (tình trạng dầu) | 22N/mm2 .m/giây | |
| Tốc độ tối đa | 2,5m/giây | |
1. Lớp trượt POM có hoặc không có rãnh bôi trơn để gia công
2. Đồng thau xốp thiêu kết
3.Lưng thép
| HIỆU SUẤT HOẠT ĐỘNG | |
| Khô | Nghèo |
| Dầu bôi trơn | Tốt |
| Mỡ bôi trơn | Rất tốt |
| Bôi trơn bằng nước | Nghèo |
| Quá trình bôi trơn bằng chất lỏng | Nghèo |
| TỔNG QUAN | Đơn vị | Giá trị | |
| Tải trọng tối đa, p |
Tĩnh |
N/mm2 |
140 140 |
| Nhiệt độ hoạt động |
Tối thiểu |
°C |
- 40 130 |
| Hệ số tuyến tính giãn nở tuyến tính | Song song với bề mặt | 10-6/K | 11 |
| Bình thường với bề mặt | 10-6/K | 29 |
| MỠ BÔI TRƠN | ||
| Tốc độ trượt tối đa, U | bệnh đa xơ cứng | 2,5 |
| Hệ số pU tối đa | N/mm2xm/giây | 2.8 |
| Hệ số ma sát | 0,06 – 0,12 |
| KHUYẾN NGHỊ | |||
| Độ nhám bề mặt trục, Ra | µm | ≤ 0,4 | |
| Độ cứng bề mặt trục |
Bình thường |
HB |
> 200 > 350 |
Các dạng vòng bi có sẵn theo kích thước tiêu chuẩn
Vòng bi hệ mét và ống lót hệ Anh được sản xuất theo đơn đặt hàng: dạng ống lót tiêu chuẩn có kích thước đặc biệt, ống lót nửa, hình dạng đặc biệt thu được bằng cách dập, vòng bi có khía định vị, lỗ bôi trơn và rãnh gia công, thiết kế ống lót tùy chỉnh
