| Tên thương hiệu: | viiplus |
| Số mẫu: | Vòng bi tự bôi trơn |
| MOQ: | Có thể thương lượng |
| giá bán: | According to product specifications |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | năng lực sản xuất có thể được cung cấp với số lượng lớn |

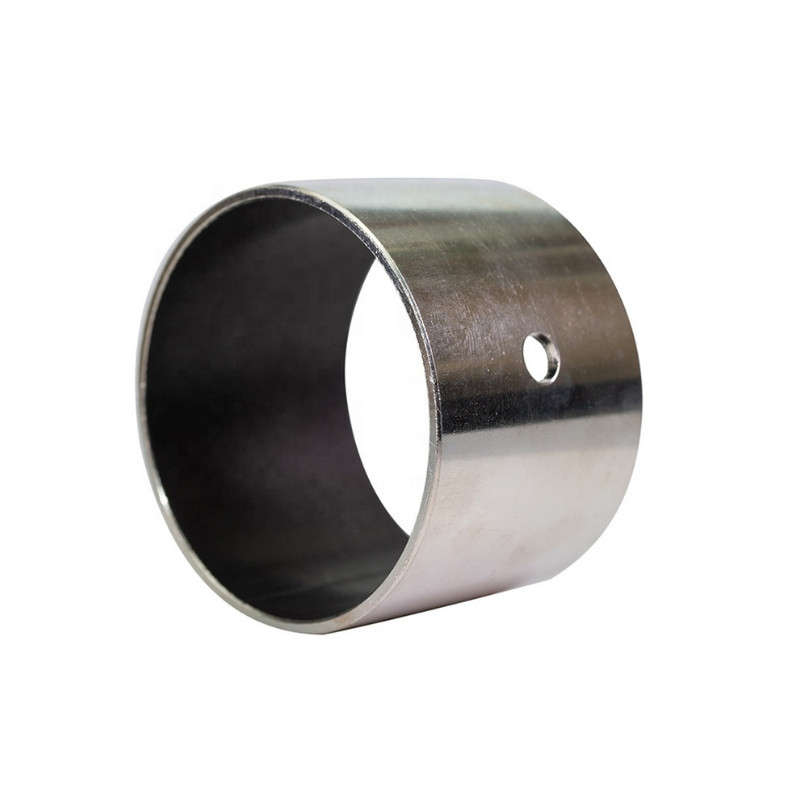

Các vỏ không chứa dầu MDZB thẳng với bọc thiếc đa lớp được thiết kế cho các ứng dụng không có dầu bôi trơn hiệu suất cao.Những vỏ này có một lớp bọc thép đa lớp độc đáo làm tăng khả năng chống mòn và độ bền, đảm bảo hoạt động đáng tin cậy trong thời gian dài.
Thiết kế thẳng của vỏ cho phép lắp đặt và tích hợp dễ dàng vào các hệ thống cơ khí khác nhau.Giảm các yêu cầu bảo trì và chi phí hoạt động.
Bọc thiếc nhiều lớp không chỉ cải thiện khả năng chống mòn mà còn cung cấp bảo vệ ăn mòn, tăng tuổi thọ của vỏ trong môi trường khó khăn.Bọc này cũng góp phần hoạt động trơn tru của các vỏ, giảm thiểu ma sát và tạo ra nhiệt.
Wh được sử dụng trong động cơ, máy bơm hoặc máy móc quay khác, thẳng MDZB Oil-Free Bushings với Multi-Layer Tin Plating cung cấp một giải pháp mạnh mẽ và đáng tin cậy cho các ứng dụng không có dầu bôi trơn.Hiệu suất cao và độ bền của chúng làm cho chúng trở thành một lựa chọn tuyệt vời cho các ứng dụng công nghiệp nơi độ tin cậy và tuổi thọ là tối quan trọng.
| Loại | Đơn giản | Vật liệu vỏ | Đồng nhúng với | Phạm vi giá trị PV tối đa cho phép ((N/mm2•m/s) | 2.155.0 |
|---|---|---|---|---|---|
| Giá trị PV tối đa cho phép ((N/mm2•m/s) | 3.6 | Trọng lượng tối đa cho phép ((N/mm2) | 49 | Tốc độ tối đa cho phép ((m/s) | 0.65 |
| Thiết lập lỗ | H7 |
Nó có một bức tường mỏng và nhỏ gọn.
・Vật liệu
[ M ] Vật liệu: chất lấp thêm lớp
Lớp đồng nhựa
Lớp kim loại được hỗ trợ bằng thép (thép carbon thấp: Tin Plating)
Nhiệt độ cho phép: -195 ~ 280°C
| Số phần | Số phần |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 | |
| MDZB50-60 |
Kết hợp tính linh hoạt độc đáo củaTự do thiết kế hỗ trợ thiết kế chất lượng vỏ và vòng biCác giải pháp xả tự bôi trơn tùy chỉnh.
Các vòng bi hoạt động với chuyển động trượt giữa các bề mặt di chuyển.Hầu hết các vỏ không cần bôi trơn bổ sung để hoạt động.
Tự bôi trơn phôi composite bao gồm một lớp sintered trên một dải nâu.nhiệt độ caocác ứng dụng có thể được thực hiện mà không cần sử dụng dầu đòi hỏi chu kỳ hoạt động dài.
Loại vòng bi tự bôi trơn này được sử dụng theo hướng xoắn hoặc trục, đặc biệt là trong ngành công nghiệp thép và xi măng.Các vỏ tổng hợp đồng bằng tự bôi trơn có thể được sử dụng trong các tấm như các hỗ trợ cầu, vì lớp trượt dày trên bề mặt bên trong có thể chịu tải lên đến 140 N / mm2.
1. / Pb hỗn hợp 0,01 ~ 0,03mm, cung cấp một bộ phim chuyển giao ban đầu tuyệt vời, có hiệu quả bao phủ bề mặt tiếp xúc của tập hợp ổ cắm, tạo thành một loại oxit phim bôi trơn rắn.
2. bột đồng xát 0,20-0,35mm, cung cấp dẫn nhiệt tối đa ra khỏi bề mặt vỏ, cũng phục vụ như một hồ chứa cho hỗn hợp chì .
3. Nắp đồng, cung cấp khả năng tải trọng cao đặc biệt, phân tán nhiệt tuyệt vời. Có khả năng chống ăn mòn rất tốt.
| Đường sắt hỗ trợ | đồng bọc thiếc0,7-2,3mm |
| Lớp trung gian | Đồng ngưng tụ0,2-0,3mm |
| Lớp trượt | 0.01-0.03mm |
| Khả năng phục hồi | 140 N/mm2 |
| Phạm vi nhiệt độ | -195°C +300°C |
| Giới hạn tốc độ trượt | 5 m/s |
| Tỷ lệ ma sát | 0.03 - 0.18 |
| Giá trị giới hạn (khô) | 4.3 N/mm2 × m/s |
| Giá trị giới hạn (dầu) | 50 N/mm2 × m/s |
Gói phẳng composite Gói phẳng composite loại khô chủ yếu được sử dụng trong các tập hợp vòng bi, nơi phải mang tải trọng và nơi chuyển động xoay hoặc dao động tương đối chậm.
Các hình dạng vòng bi tự bôi trơn có sẵn ở kích thước tiêu chuẩn
Các hình đệm tự bôi trơn được sản xuất theo yêu cầu: các hình đệm tiêu chuẩn với kích thước đặc biệt, máy trục trục, máy trục trục trục, nửa vòng đệm, hình dạng đặc biệt thu được bằng cách dán hoặc vẽ sâu,thiết kế vòng bi tùy chỉnh.
| Hiệu suất hoạt động | |
| Khô | Rất tốt. |
| Dầu bôi trơn | Tốt lắm. |
| Mỡ bôi trơn | Công bằng. |
| Nước bôi trơn | Tốt lắm. |
| Dầu xử lý được bôi trơn | Công bằng. |
| Tổng quát | Đơn vị | Giá trị | |
| Trọng lượng tối đa, p | Chế độ tĩnh | N/mm2 | 140 |
| Động lực | N/mm2 | 140 | |
| Nhiệt độ hoạt động | Khoảng phút | °C | -200. |
| Tối đa | °C | 280 | |
| Hệ số mở rộng nhiệt tuyến tính | Song song với bề mặt | 10-6/K | 18 |
| Bình thường ở bề mặt | |||
| 10-6/K | 36 |
| Khô | ||
| Tốc độ trượt tối đa, U | m/s | 2.5 |
| Nhân tố pU tối đa | N/mm2 x m/s | 1.8 |
| Tỷ lệ ma sát | 00,02 - 0,25 * |
| Dầu bôi trơn | ||
| Tốc độ trượt tối đa, U | m/s | 5 |
| Nhân tố pU tối đa | N/mm2 x m/s | 5 |
| Tỷ lệ ma sát | 0.02 - 0.12 |
| Đề xuất | |||
| Độ thô bề mặt trục, Ra | Khô | μm | 0.3 - 0.5 |
| Sơn dầu | μm | ≤ 0,05 - 0,4 * | |
| Độ cứng bề mặt trục | Không cứng, có thể chấp nhận được, cải thiện tuổi thọ của vòng bi > 200 HB | ||
* Tùy thuộc vào điều kiện hoạt động
Loại vòng bi này được sử dụng theo chiều trục hoặc trục, đặc biệt là trong ngành công nghiệp thép và xi măng.
Công nghiệp: hàng không vũ trụ, thiết bị nông nghiệp, thiết bị xây dựng, thiết bị xử lý vật liệu, máy tạo hình - kim loại, nhựa và cao su; thiết bị văn phòng, thiết bị y tế và khoa học,thiết bị đóng gói, khí nén và thủy lực thiết bị xi lanh, máy bơm và động cơ, đường sắt và xe điện, máy dệt may, van, vv
Các loại khác: thiết bị biển và ngoài khơi, các ứng dụng khác trong nước hoặc trong môi trường ngoài trời
Nó có thể đáp ứng các tiêu chí đòi hỏi của tuổi thọ dài và hiệu suất không có vấn đề với hoặc không có chất bôi trơn, đặc biệt là đối với các yêu cầu chống hóa học cao.
Vỏ được hỗ trợ bằng đồng được sử dụng rộng rãi trong luyện kim thép trong các ứng dụng như vỏ rãnh cuộn của máy đúc sau này, máy bơm phun bê tông và máy vận chuyển vít cho bê tông.Chúng cũng có thể được làm bằng vỏ thép hoặc được chuyển đổi thành vỏ sườn có thể di chuyển theo cả hai hướng trục và trục.
Vỏ được hỗ trợ bằng đồng đặc biệt phù hợp với môi trường nhiệt độ cao, nơi không có dầu hiệu quả và máy phải hoạt động trong điều kiện liên tục lâu dài.
