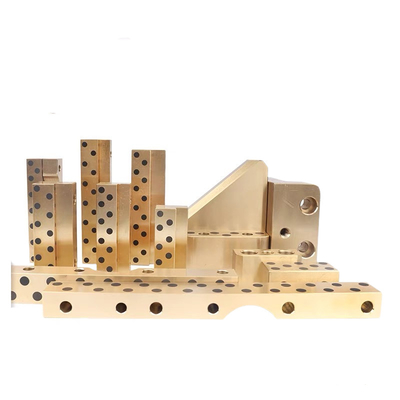

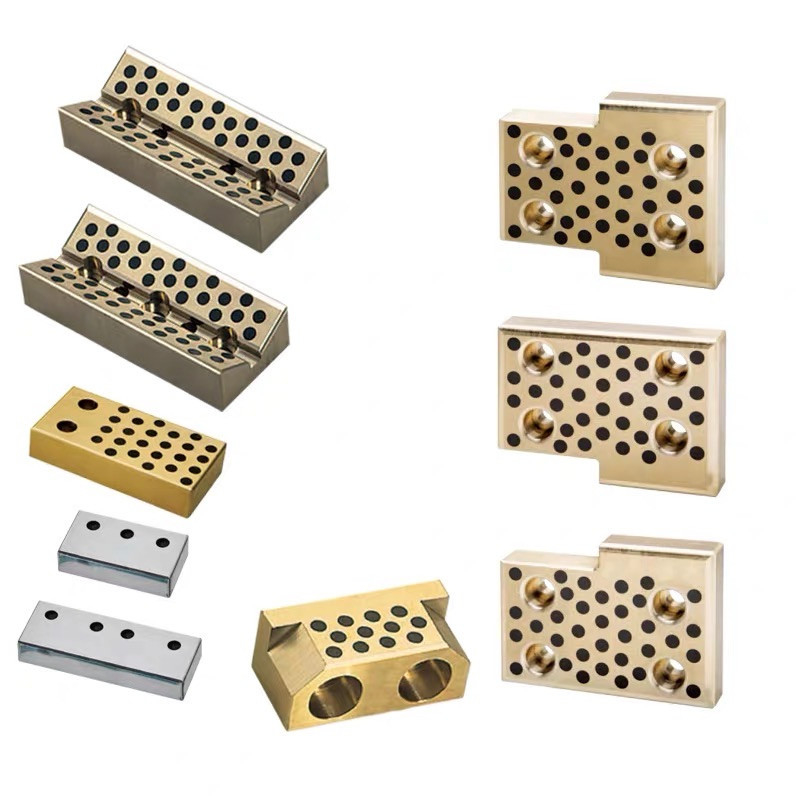

Cửa hàngBảng trượt tự bôi trơn 45 độ V bên trongtừ bronzegleitlager.com cho tất cả các loại tấm trượt không dầu của bạn Type·2 Bolt Holes / 3 Bolt Holes / 4 Bolt Holes and Guide Components cần từ Trung Quốc.

Đưa ra tấm trượt tự bôi trơn của chúng tôi được thiết kế đặc biệt cho kim loại đúc với góc 45 độ.Bảng trượt sáng tạo này được thiết kế để cung cấp bôi trơn đặc biệt và chống mòn, đảm bảo hoạt động trơn tru và hiệu quả trong các quy trình dán kim loại.

Bảng trượt được làm bằng vật liệu chất lượng cao có tính chất tự bôi trơn, giảm nhu cầu bôi trơn và bảo trì bên ngoài.Tính năng này không chỉ đơn giản hóa quá trình đóng dấu mà còn kéo dài tuổi thọ của tấm đệm và tấm trượt, giảm thời gian ngừng hoạt động và chi phí hoạt động.

góc 45 độ của tấm trượt cho phép sắp xếp chính xác và dễ dàng tích hợp vào kim loại đóng đinh chết.cung cấp hỗ trợ và hướng dẫn tối ưu cho quá trình đóng dấu.

Wh bạn đang tìm kiếm để thay thế tấm trượt mòn hoặc nâng cấp thiết bị dán kim loại hiện tại của bạn, tấm trượt tự bôi trơn của chúng tôi với một góc 45 độ là một sự lựa chọn tuyệt vời.Nó cung cấp hiệu suất đáng tin cậy, độ bền và dễ bảo trì, làm cho nó trở thành một giải pháp hiệu quả về chi phí cho các ứng dụng dán kim loại.

Cơ chế nêm nghiêng thông thường, thanh trượt thường được gắn vào giày dưới, do đó thiết kế và chuyển động tương đối đơn giản, nhưng trong một số trường hợp,khi thanh trượt được gắn vào giày dưới, việc cho ăn và loại bỏ các bộ phận không thuận tiện, hoặc ảnh hưởng đến việc thực hiện các chức năng khác của khuôn, sau đó cơ chế nêm treo nên được xem xét,theo chuyển động của thanh trượt, cơ chế nêm nghiêng có thể được chia thành cơ chế nêm nghiêng phẳng và cơ chế nêm nghiêng nghiêng (cơ thể khuôn và bề mặt tiếp xúc trượt cho nêm).

Tên của nêm nghiêng

Mã - bề mặt lắp đặt làm việc (W) - nhịp (ST) - góc của nêm nghiêng (θ ) - chế độ cố định (K cho vị trí chìa khóa, N cho vị trí chân)

Ưu điểm và nhược điểm của các loại nêm thường được sử dụng

a,Đường nghiêng ngang: cần phải xem xét đầy đủ vấn đề loại bỏ các bộ phận.

b, lồng treo: khả năng làm việc tốt, nhưng cạnh của nghiên cứu và sự phù hợp khó khăn.

c, đinh hành động kép: chiếm nhiều không gian hơn, và cấu trúc phức tạp, cho sức mạnh của khuôn có tác động (đinh quay thay thế).

Thiết kế cú đập cú đinh nghiêng phải thể hiện nội dung

1) đường đạp của thanh trượt nghiêng: ST

2) Đánh cằm nghiêng:L

3)Động lực vận hành nêm nghiêng:W

4) Động tác của tấm nén nêm nghiêng:C

5)Cấp độ nghiêng của nêm:θ

6) Điểm bắt đầu của hoạt động lõi máy nén trên:P

7) Điểm tham gia hướng dẫn đệm trên và dưới: G

Chế độ trả lại của nêm trượt

a) Mùa xuân

b) cao su polyurethane

c) xi lanh

d) Nguồn khí nitơ

e) Các phương pháp khác

Nói chung, các lò xo được sử dụng như là nguồn lực trở lại, nhưng các phương pháp trở lại khác như xi lanh được sử dụng trong các trường hợp sau.

a) đường đạp của mũi nghiêng là tương đối dài, mùa xuân không thể đáp ứng các yêu cầu đường đạp

b) các nêm nghiêng hai hành động, cần phải được định vị lại.

Những cân nhắc chung.

1) Khi lắp đặt các xuân và xi lanh để nghiêng nêm die trượt, theo vị trí lắp đặt của nó, các nghiêng nêm nêm trượt chuyển động khoảnh khắc,bộ trượt đặt cần phải xem xét những điều sau đây để có được sự cân bằng tổng thể

a) Gần nhất có thể với bề mặt hướng dẫn trượt (hướng độ cao)

b) Được lắp đặt càng gần càng tốt với đường ray hướng dẫn ở cả hai đầu của bộ trượt nêm (hướng ngang)

(2) cấu trúc khuôn phải được thiết kế để tính đến tiền đề rằng lò xo hoặc xi lanh bảo trì có thể được thay thế mà không tháo rời các thành phần lớn của khuôn.

Nguyên tắc xác định lực trở lại của bộ trượt nêm nghiêng

Mô hình nêm nghiêng ngang

(Tổng trọng lượng của nêm trượt * 1,0) hoặc nhiều hơn

Chất đệm nghiêng

(tổng trọng lượng của nêm trượt * 1,5) hoặc nhiều hơn

Đối với phần của bản thân làm lề nghiêng, vì một loạt các khía cạnh liên quan, cần phải xem xét các vấn đề toàn diện hơn,đây không phải là một mô tả chi tiết (đặc biệt bởi các công nhân lạnh hoặc trợ lý vàng để giải thích)

Thiết kế của khuôn nêm convex chuẩn

Trên tiền đề của việc có sơ đồ quy trình phần và mô hình kỹ thuật số 3D

có thể được thiết kế bằng các bước sau.

1) Đầu tiên, làm cho một đường thẳng bình thường cho lỗ (xem hình dưới đây)

2) Thứ hai, chiếu đường thẳng trên mặt phẳng XY (trên cơ sở khuôn) để xác định góc của nêm convex tiêu chuẩn, góc đo thực tế là: 8 °,không có thông số kỹ thuật như vậy trong nêm bevel tiêu chuẩn, sự gần gũi là để có một đặc điểm kỹ thuật rất gần: 10 ° ốc ốc.

b) Xác định góc vị trí của nêm swash trên mặt phẳng khuôn

Một lần nữa chiếu đường chiếu trên mặt phẳng YZ để xác định góc đặt của nêm góc tiêu chuẩn, giá trị đo là:10 ° (cần phải chú ý đến công suất của máy công cụ chế biến của mỗi công ty, khi nó có thể được chế biến ở bất kỳ góc nào hoặc có yêu cầu góc đặc biệt)

C) Xác định chiều cao lắp đặt và vị trí của nêm swash qua đường cắt ngang

1) Vị trí của đấm được xác định và góc và vị trí của bộ đệm rãnh và góc chống quay được xác định chính xác;

2) Cụm được đặt theo góc đặt trên người giữ die và vị trí của người giữ đấm.

D) Chọn phương pháp lắp đặt của tay cầm đấm theo tình hình thực tế của die.

Từ góc cân bằng lực trên nêm trượt, phương pháp cố định lý tưởng nhất là kiểm soát điểm lực của đấm càng nhiều càng tốt trên trung tâm nêm trượt,và phương pháp lắp đặt của chỗ ngồi cố định được sắp xếp theo tình hình thực tế trong các trường hợp đặc biệt; vị trí gần đúng của nêm trượt trên tay cầm die được xác định theo góc cố định của chỗ ngồi cố định đấm.

E) Theo vị trí cố định và đường vẽ cắt ngang của bộ trượt nêm nghiêng và ghế cố định đấm, chiều cao lắp đặt và vị trí mặt phẳng của nêm nghiêng được xác định,và chiều cao lắp đặt và kích thước tọa độ mặt phẳng của nêm bevel là số nguyên (0 và 5 ở cuối) càng xa càng tốt.

F) Khi thiết kế khuôn đinh nghiêng tiêu chuẩn, các vấn đề sau đây phải được xem xét vì đường đinh nghiêng đã được cố định.

Một cái nêm nhọn bình thường.

Vì phần làm việc được cố định trên con đệm dưới, nên xem xét rằng các bộ phận có thể được cung cấp một cách trơn tru;đường đâm của nó nên đảm bảo rằng nó không phải là nhỏ hơn so với chiều rộng của cạnh của miếng vòm + khoảng cách của miếng vòm convex ngã cắt hoặc đâm hoặc miếng vòm + 20 ~ 30mm (Lưu ý: 30mm nếu nó được đánh dấu tự động, nó nên là 50mm khi nó được vận hành bằng tay)

Nâng cú nhấp chuột.

Khoảng cách từ sườn đến việc cắt, đâm hoặc sườn của sườn nghiêng +20mm;

Đưa lên của mốc nhọn đòi hỏi phải xem xét các thành phần làm việc được lắp đặt trên trượt (đấm, khối cắt bên,Bức phích) ảnh hưởng đến việc lắp ráp và tháo rời lõi máy in; và wh có đủ không gian để nghiền giữa nêm nhọn và lõi nén.

G) Loại bỏ phế liệu

1) các mảnh vỡ qua lỗ càng lớn càng tốt.

2) Đôi khi để ngăn chặn các phế liệu bị chặn, phế liệu của lỗ đâm bên cần phải tăng thiết bị vật liệu trên cùng.

3) đúc để thiết kế trượt phế liệu qua lỗ để xem xét đầy đủ chiều rộng của kích thước tối đa của phế liệu nếu nó xảy ra sau khi xoay.

4) Nếu mảnh vỡ quá dài, hãy xem xét tăng dao phế liệu để đạt được một trượt mượt mà ra khỏi mảnh vỡ và tăng độ bền của khuôn.

5) Để sử dụng các pin phun linh hoạt convex (đôn) chết trong các trường hợp sau đây.

a) để làm cho phế liệu trượt ra từng mảnh.

b) muốn kiểm soát tình trạng của phế liệu khi nó rơi.

6)Nếu có một sự hồi phục của phế liệu.

a) dao vào khuôn số lượng lớn.

b) cần phải lắp đặt thiết bị phun phế liệu.

7) Các trường hợp sau đây cần phải tăng thiết bị hướng dẫn.

a) không có không gian trống ở phía loại bỏ chất thải, nó phải được biến thành một sự sụp đổ dọc theo hướng góc phải,với khẩu độ dọc ít nhất gấp hai lần đường kính của lỗ đấm.

b) Nếu lỗ được đâm ở cả hai bên cùng một lúc, nó là cần thiết để tăng các chân chia.

H) Phân loại của máy ép đinh ngang tiêu chuẩn.

Máy ép được sử dụng để ngăn chặn vị trí và biến dạng của các bộ phận, và có thể được chia thành ba loại theo hình dạng và số hướng hành động.

a) lõi vật liệu nén phía trên

Ưu điểm là: lực nén tương đối lớn, do đó bạn không phải lo lắng về biến dạng của các bộ phận; gần tường dọc và gần cuối của tường bên,được tách bởi lõi nén trên.

b) Cốt nén nén bên cạnh nêm nghiêng

c) Phần phần vật liệu nén bên và vật liệu nén dương

Không đủ lực nén của vật liệu nén bên.

Các bộ phận không ổn định.

Vật liệu nén tích cực nên được nén sớm hơn 10mm so với vật liệu nén bên trên bộ phận.

I) Định vị và lực chống bên của nêm nghiêng

(b) Cụm góc có hai loại vị trí chân và vị trí chìa khóa.

(b) Một trang trí bên cạnh và sườn, với vật liệu dày hơn đòi hỏi các biện pháp để ngăn chặn lực bên.

Các biện pháp và hình thức để ngăn chặn lực bên.

Thêm các thiết bị hướng dẫn.

Được dịch bởi www.DeepL.com/Translator (phiên bản miễn phí)

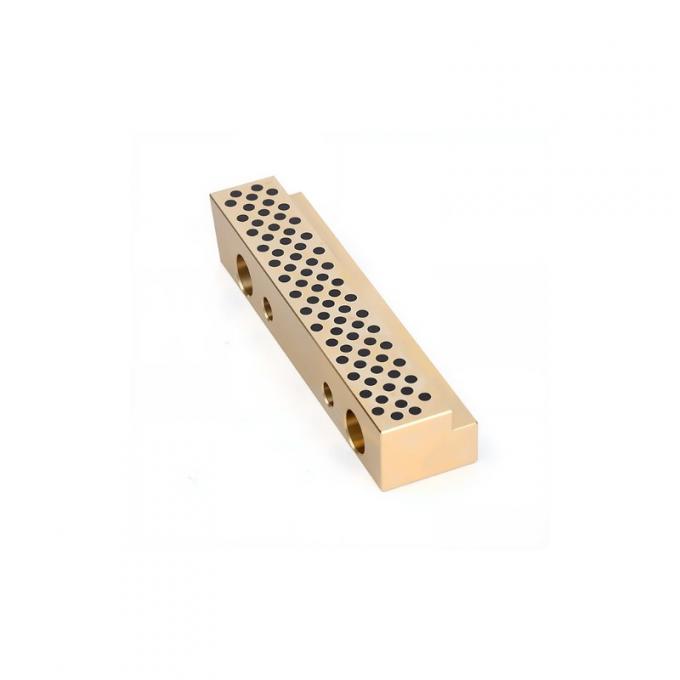

Bảng trượt không dầu - Bảng trượt không dầu với lỗ bôi trơn

Hợp kim đồng+Điện bôi trơn đặc biệt

Bảng trượt không dầu (10mm)

Bảng trượt không dầu cho sử dụng phổ biến trong nhiều ứng dụng khô như chết / khuôn, máy móc, tự động hóa, xây dựng, ô tô.

(Điện đồng / hợp kim đồng cao cường + chất bôi trơn rắn)

Self Lubricating Bronze Wear Plate, tấm trượt đồng, tấm trượt, tấm trượt không dầu.
Nhiều tấm trượt không dầu bằng đồng hợp kim bằng đồng hoàn toàn được chế biến bằng đồng mà chúng tôi sản xuất là tự bôi trơn.Điều này đạt được bằng một quá trình chèn tấm đồng bằng các phích graphiteChúng tôi cung cấp một dòng đầy đủỐng vỏ graphite. Thông tin thêm về các bộ phận cắm graphite của chúng tôi có thể được tìm thấy ở đây.

Bảng mòn - SelfLube Mold and Die Products, graphite bằng đồng plugs Bảng trượt không dầu với hợp kim đồng bột có sẵn trong một loạt các kích thước.

cấu hình tùy chỉnh cho kích thước đặc biệt, mẫu lỗ, hoặc mẫu graphite.made in china. Cast Bronze Wear Plate

Bảng đeo đồng đúc của chúng tôi được sản xuất bằng một phương pháp được gọi là đúc liên tục.Cấu trúc hạt mịn thu được thông qua đúc liên tục hầu như loại bỏ các khiếm khuyết đúc liên quan đến phương pháp đúc tĩnhCấu trúc dày đặc này không có lỗ chân lông mà lần lượt kéo dài tuổi thọ của công cụ của bạn.

Self Lubbe Wear Plates Bảng trượt không có dầu với hợp kim đồng Cam Slide Guide, Plug Graphite BRONZE BUSHINGS Không cần bảo trì Đường bi lamina gib slide.

Dễ cài đặt, bềnThiết kế tối ưu của nó cho phép lắp đặt dễ dàng, hoạt động tiếng ồn thấp, tiết kiệm không gian và kéo dài tuổi thọ cho ống đồng.

Các phần tử trượt/các thành phần Cam/các đơn vị Cam/các thành phần khuôn nhựa

Lớp gối tự bôi trơn bằng kim loại bằng đồng rắn

Ống xích bằng đồng đúc (đơn giản) Ống xích trượt tiêu chuẩn

Các tiêu chuẩn này cung cấp kinh tế sẵn sàng cho hầu hết các ứng dụng

Sản phẩm làm bằng kim loại:

C90300 BRONZE GRAPHITE BUSHINGS là một hợp kim không chì
Tin Bronze BUSHINGS ️ Hải quân G QQC-390B loại II và loại III
CDA 903 SAE 620 88-8-0-4 ASTM B505

Sản phẩm làm bằng kim cát

Đồng, đồng và đồng hợp kim từ VIIPLUS INTERNATIONAL

Các lớp học:

BS 1400 (LG1, LG2, LG4, LG3, PB1, PB2, PB3, PB4, LPB1, LB1, LB2, LB3, LB4, AB1, AB2, HTB3, HTB1)

UNS (C62500, C83600, C84400, C86200,C86300, C87200, C90700, C93200, C93700, C93800, C95200, C95500)

BS EN (CC490K, CC491K, CC493K, CC480K, CC483K, CC482K, CC495K, CC496K, CC331G, CC333G, CC762S, CC764S).

MFgr Process: Phương pháp đúc ly tâm, đúc liên tục.

Biểu mẫu: Bar vòng, Hex Bar, Square Bar, Rectangles Bar, ống, Hollow Bar, Hex Hollow Bar, Square & Rectangle Hollow Bar, Bushings, nhẫn (theo yêu cầu) vv

Là một nhà máy sản xuất hợp kim đồng đặc biệt chuyên nghiệp, công ty kiểm soát thành phần hóa học, tính chất cơ học, tính chất vật lý,và các tính chất khác của vật liệu với các tiêu chuẩn nội bộ nghiêm ngặt.

Công ty sản xuất hợp kim đồng tương ứng theo các tiêu chuẩn thương hiệu có liên quan của Trung Quốc và nước ngoài, vớiHiệu suất tuyệt vời và thời gian giao hàng ngắn.

Các thương hiệu sản phẩm hiện có của công ty: qsn6.5-0.1, qsn7-0.2, qsn8-0.3, ZCuSn10P1, ZCuPb10Sn10, ZCuPb15Sn8, ZCuPb20Sn5, ZCuSn5Pb5Zn5, ZCuSn6Zn6 Pb3, C54400, C84400, C93200, C93700, C93800, v.v.

Theo tiêu chuẩn quốc gia, tiêu chuẩn Mỹ, tiêu chuẩn Đức và các tiêu chuẩn khách hàng khác cho tùy chỉnh.

Loại sản phẩm: thanh đồng, ống đồng, bao gồm ống hình dạng, thanh.

Các sản phẩm và nhà cung cấp vòng bi bình

Mô tả sản phẩm: Manganese Bronze bushing

Sản phẩm này được làm bằng đồng mạnhCuZn25Al6Fe3Mn3với công thức đặc biệt, có tính chất cơ học cao,Hiệu suất đúc tốt và khả năng chống ăn mòn tốttrong không khí, nước ngọt và nước biển. Các sản phẩm được sử dụng rộng rãi trong máy đúc liên tục, máy đào, tàu, tuabin khí, v.v.

Đang và vỏ

Gói là một phần quan trọng của tuabin hơi nước, được chia thành gối hỗ trợ quang và gối đẩy.Chúng được sử dụng để chịu tất cả trọng lực của rotor và xác định vị trí chính xác của rotor trong xi lanh.

VSB-50W Máy giặt gốm rắn Vàng kim loại tự bôi trơn

VSB-50 là một vật liệu tự bôi trơn bao gồm mộtchất lượng caovòng bi bằng đồng với túi chứa chất bôi trơn rắn và một tấm mỏng chất bôi trơn rắn trên bề mặt vòng bi để hỗ trợ quá trình chạy. VSB-50không cần bảo trìvòng bi, mà không cần bôi trơn bằng dầu hoặc mỡ được khuyến cáo cho các vòng bi lớn. có hệ số ma sát thấp

Mô tả

Gỗ xăng tự bôi trơn bằng hợp kim đồng(ngoài nước nói deva. Glide) dựa trên nền hợp kim đồng, trên bề mặt ma sát theo một tỷ lệ nhất định để khoan ra kích thước thích hợp,được sắp xếp một cách có trật tự với một số lỗ (chọn đường phi d 200 mm hoặc ít hơn) hoặc lỗ mù (chọn đường phi d > 200 mm), được nhúng vào lỗ với một chất bôi trơn đặc biệt bôi trơn bằng cách gia công chính xác của một loại vòng bi tự bôi trơn hiệu suất cao.

Nó phá vỡ những hạn chế của vòng bi thông thường tùy thuộc vào dầu màng bôi trơn, đặc biệt phù hợp chokhông dầu, nhiệt độ cao, tải trọng cao, tốc độ thấp, chống bẩn, chống ăn mòn, chống bức xạ, cũng như trong nước hoặc dung dịch chân không xâm nhập và không dầu bôi trơn hoặc bôi trơn khó trong điều kiện làm việc đặc biệt.

Thành phần hóa học

Có sẵn

Các hình dạng vòng bi có sẵn ở kích thước tiêu chuẩn

· Cây bụi hình trụ

· Cây bụi sườn

· Bảng trượt

Các hình dạng vòng bi được sản xuất theo yêu cầu: hình dạng tiêu chuẩn với kích thước đặc biệt, máy trục trục, máy trục trục vòm, nửa vòng bi, hình dạng đặc biệt thu được bằng cách đánh dấu hoặc vẽ sâu,thiết kế vòng bi tùy chỉnh

Các ứng dụng điển hình

• Bảo tồn nước và ngành thủy điện
• Máy máy thủy lực: slide hỗ trợ mặt phẳng cổng thép thủy lực, vòng bi bánh xe cố định cổng phẳng, vòng bi bản cổng quang, vòng bi nâng thủy lực, vòng bi pulley, vòng bi bánh truyền động;
• Vận động cơ: tay trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trục trụcKhóa chống mài mòn, kiểm soát viền, vv
• Ngành công nghiệp kim loại: máy đúc liên tục, máy đúc chết, máy làm bằng căng, máy cán, vòng bi vận chuyển, dao kéo cắt (lớp dao kéo hai bên, dao kéo dài cố định trên ván trượt),vv.
• Các sản phẩm khác: máy đào, máy tàu (anchor) cho các bộ phận trượt, máy dầu, máy dệt may, máy xây dựng, vận chuyển nâng (bộ hỗ trợ nâng trục),dây chuyền sản xuất xe, khuôn ô tô, công nghiệp nhẹ, máy móc, công nghiệp máy công cụ, thiết bị lấp đầy, thiết bị xung quanh đấm với vòng bi, máy móc nhựa, máy đúc phun, cơ chế kẹp,cơ chế ép, tua-bin, các thiết bị và đồng hồ, công tắc tự động điện áp cao, lò sưởi, bản lề cửa, lò sấy khô, nướng bánh, và đường hầm sấy máy giấy, lò nhiệt độ cao với vòng bi,Năng lượng gió và các ngành công nghiệp và lĩnh vực khác, và máy móc công nghiệp và nông nghiệp khác.
