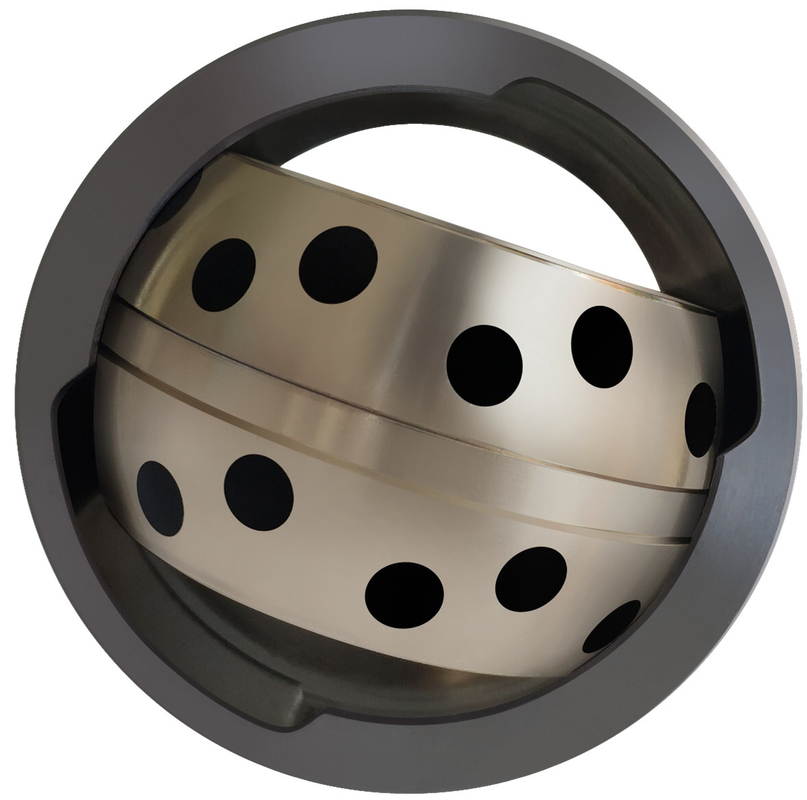

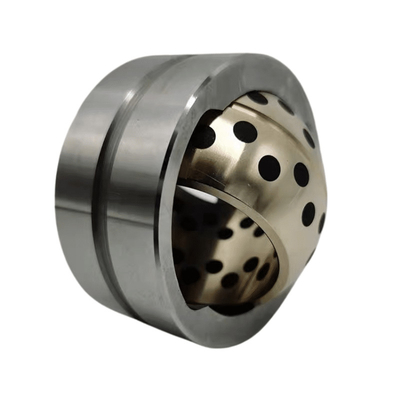

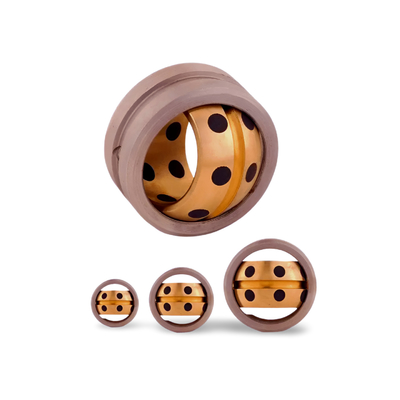

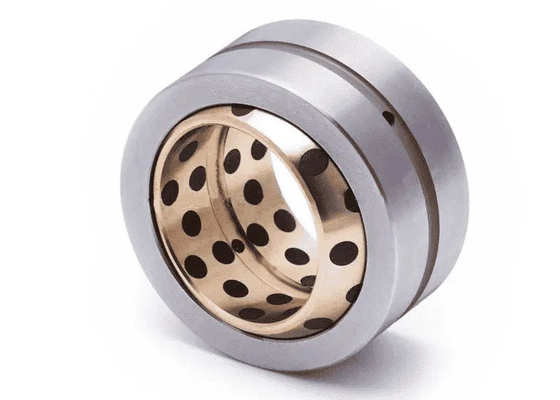

Nâng cao Hiệu suất với Ổ đỡ Dao động Vòng bi cầu trơn SOBS
"Vòng bi cầu trơn dao động bằng than chì cắm hiệu suất cao SOBS" là một thuật ngữ kỹ thuật dùng để chỉ một loại vòng bi cụ thể. Hãy phân tích thuật ngữ này để hiểu rõ các thành phần của nó:
Hiệu suất cao: Điều này cho thấy vòng bi được thiết kế để hoạt động với độ bền, độ chính xác và/hoặc khả năng chịu tải vượt trội.
Than chì cắm: Than chì là một vật liệu thường được sử dụng trong vòng bi do đặc tính tự bôi trơn và khả năng chống mài mòn của nó. "Cắm" có lẽ đề cập đến một quy trình sản xuất hoặc cấu trúc cụ thể, trong đó than chì được chèn hoặc ứng dụng theo một cách cụ thể để tăng cường hiệu suất của vòng bi.
Dao động: Điều này đề cập đến kiểu chuyển động của vòng bi. Vòng bi dao động được thiết kế để xử lý chuyển động góc hoặc chuyển động dao động, thường thấy ở các điểm xoay hoặc khớp nối xoay.
Vòng bi cầu trơn: Vòng bi cầu trơn là một loại vòng bi cho phép cả chuyển động xoay và nghiêng. Hình dạng cầu của bề mặt vòng bi cho phép chuyển động đa hướng và linh hoạt.
SOBS: Đây có vẻ là một từ viết tắt hoặc một chỉ định cụ thể cho loại vòng bi này. Nó có thể là một tên thương mại, số kiểu máy hoặc một từ viết tắt tiêu chuẩn được sử dụng trong ngành.
Tóm lại, Vòng bi cầu trơn dao động bằng than chì cắm hiệu suất cao SOBS là một vòng bi được thiết kế cho các ứng dụng hiệu suất cao, kết hợp than chì để bôi trơn và chống mài mòn, xử lý các chuyển động dao động, cho phép linh hoạt đa hướng và có thể có một chỉ định hoặc tên thương mại cụ thể là SOBS.
Trong lĩnh vực kỹ thuật cơ khí, vòng bi dao động đóng một vai trò không thể thiếu trong việc đảm bảo hoạt động trơn tru và hiệu suất tối ưu trong vô số ứng dụng. Trong số đó, vòng bi cầu trơn nổi bật về tính linh hoạt và hiệu quả trong việc điều chỉnh các chuyển động quay và dao động trong máy móc. Vòng bi có thiết kế cầu trơn ở lõi, cho phép nó điều chỉnh các chuyển động quay và nghiêng với ma sát và mài mòn tối thiểu. Điều làm nên sự khác biệt của nó là việc tích hợp các nút than chì trong cấu trúc của nó. Các nút than chì này đóng vai trò là chất bôi trơn rắn, cung cấp các đặc tính tự bôi trơn cho vòng bi.
Vòng bi cầu trơn được đặc trưng bởi các vòng trong và ngoài hình cầu, chứa một bề mặt tiếp xúc trượt. Thiết kế này cho phép chúng điều chỉnh sai lệch, độ lệch trục và các mức độ chuyển động góc khác nhau. Các vòng bi này thường được chế tạo với các vòng trong và ngoài bằng thép chịu lực chất lượng cao. Đồng thời, bề mặt tiếp xúc trượt có thể có các vật liệu khác nhau như thép trên thép, thép trên đồng hoặc thép trên vật liệu tổng hợp.
Tính linh hoạt và độ bền của vòng bi cầu trơn khiến chúng trở nên không thể thiếu trong nhiều ngành công nghiệp và ứng dụng. Từ máy móc hạng nặng và thiết bị xây dựng đến hệ thống hàng không vũ trụ và ô tô, các vòng bi này được sử dụng trong nhiều môi trường khác nhau, nơi hiệu suất và độ bền đáng tin cậy là tối quan trọng.
Trong ngành hàng không vũ trụ, vòng bi cầu trơn đóng một vai trò quan trọng trong hệ thống càng hạ cánh máy bay, bề mặt điều khiển và các bộ phận động cơ. Khả năng chịu tải cao và điều kiện vận hành khắc nghiệt của chúng khiến chúng trở nên lý tưởng để đảm bảo các hoạt động bay an toàn và hiệu quả.
Trong ngành công nghiệp ô tô, vòng bi cầu trơn thường được sử dụng trong hệ thống lái, bộ phận treo và cụm truyền động. Khả năng điều chỉnh sai lệch và hấp thụ va đập và rung động của chúng giúp tăng cường hiệu suất, sự thoải mái và an toàn của xe.
Trong các ứng dụng máy móc công nghiệp, vòng bi cầu trơn được sử dụng rộng rãi trong hệ thống băng tải, xi lanh thủy lực và khớp nối. Kết cấu chắc chắn và khả năng chịu tải cao của chúng góp phần vào hoạt động trơn tru và đáng tin cậy của các quy trình sản xuất khác nhau.
| Thuộc tính: | SOBS |
|
Vật liệu cơ bản:
|
Đồng thau đặc biệt (SO#50SP2)
|
| Thành phần: | CuZn25A16Fe3Mn3 |
|
Tự bôi trơn:
|
Có
|
| Chất bôi trơn: | Than chì |
|
Áp suất bề mặt P:
|
100 N/mm²
|
| Tốc độ trượt v: | 30 m/phút |
|
Giá trị P*v:
|
200 N/mm² x m/phút
|
| Nhiệt độ hoạt động: | -50°C / +200°C (tối đa 300°C) |
|
Hệ số ma sát:
|
0,07
|
So với các loại vòng bi khác, vòng bi cầu trơn có một số ưu điểm riêng biệt góp phần vào việc chúng được áp dụng rộng rãi và phổ biến trong các ngành công nghiệp khác nhau.
Vòng bi cầu trơn được thiết kế để chịu được tải trọng hướng tâm và hướng trục nặng, khiến chúng phù hợp với các ứng dụng mà khả năng chịu tải cao là điều cần thiết. Kết cấu chắc chắn và phân bố tải hiệu quả của chúng đảm bảo hiệu suất đáng tin cậy trong các điều kiện khắc nghiệt.
Đặc tính tự bôi trơn
Nhiều vòng bi cầu trơn được trang bị các tính năng tự bôi trơn, chẳng hạn như lớp lót hoặc khoang chứa đầy mỡ, loại bỏ nhu cầu bôi trơn bên ngoài. Điều này làm giảm yêu cầu bảo trì và kéo dài tuổi thọ của vòng bi, dẫn đến tiết kiệm chi phí và hiệu quả hoạt động.
Điều chỉnh sai lệch
Không giống như các vòng bi truyền thống, vốn yêu cầu căn chỉnh chính xác để có hiệu suất tối ưu, vòng bi cầu trơn có thể điều chỉnh sai lệch trục và chuyển động góc. Tính linh hoạt này giảm thiểu ứng suất lên các bộ phận và kéo dài tuổi thọ của máy móc, đặc biệt là trong môi trường hoạt động năng động.
Những cân nhắc chính khi lựa chọn và lắp đặt
Mặc dù vòng bi cầu trơn mang lại nhiều lợi ích, nhưng việc lựa chọn và lắp đặt đúng cách là rất quan trọng để đảm bảo hiệu suất và tuổi thọ tối ưu. Dưới đây là một số cân nhắc chính cần ghi nhớ:
Yêu cầu về tải trọng
Trước khi chọn vòng bi cầu trơn, điều cần thiết là phải đánh giá các điều kiện tải trọng dự kiến, bao gồm cả tải trọng hướng tâm và hướng trục, cũng như các lực động và tĩnh. Việc chọn một vòng bi có khả năng chịu tải phù hợp đảm bảo hoạt động đáng tin cậy và ngăn ngừa sự cố sớm.
Điều kiện môi trường
Hãy xem xét môi trường hoạt động khi chọn vòng bi cầu trơn, có tính đến các yếu tố như nhiệt độ khắc nghiệt, độ ẩm, ô nhiễm và tiếp xúc với hóa chất hoặc các chất ăn mòn. Việc chọn vòng bi có lớp phủ và xử lý bề mặt phù hợp giúp giảm thiểu tác động của các điều kiện bất lợi và kéo dài tuổi thọ.
Vòng bi cầu trơn, cùng với các vòng bi dao động khác, là những yếu tố thiết yếu trong các hệ thống cơ khí đa dạng, mang lại tính linh hoạt, độ tin cậy và hiệu suất vô song. Được tìm thấy trong hàng không vũ trụ, ô tô, máy móc công nghiệp, v.v., các vòng bi này rất quan trọng để duy trì hoạt động trơn tru và chức năng tối đa. Các kỹ sư và kỹ thuật viên có thể tối ưu hóa hiệu suất và hiệu quả của hệ thống của họ bằng cách nắm bắt các nguyên tắc thiết kế, ứng dụng, ưu điểm và các yếu tố quan trọng liên quan đến vòng bi cầu trơn.
Nếu bạn muốn đọc thêm thông tin, Chào mừng bạn đến đặt hàng:VIIPLUS
Chúng tôi cung cấp số kiểu máy: Tiêu chuẩn số JDBS-015,JDBS-020,JDBS-025,JDBS-030,JDBS-035,JDBS-040,JDBS-045,JDBS-050,JDBS-060,JDBS-070,JDBS-080,JDBS-090,JDBS-100,JDBS-110,JDBS-120,JDBS-130,JDBS-140,JDBS-150,JDBS-160,JDBS-180,JDBS-200,JDBS-220,JDBS-240,JDBS-260,JDBS-280,JDBS-300.
| Tên bài viết | Đường kính trong d | Đường kính ngoài D | Chiều rộng W | Góc a | S-øD1 | l1 | l2 | Tải trọng hướng tâm cho phép Rd (kN) | Tải trọng hướng trục cho phép Td (kN) | Rd x V cho phép (kN x m/phút) | Loại | Tải xuống CAD | Yêu cầu |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOBS 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | A | ||
| SOBS 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | A | ||
| SOBS 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | A | ||
| SOBS 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | A | ||
| SOBS 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | A | ||
| SOBS 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | A | ||
| SOBS 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | A | ||
| SOBS 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | A | ||
| SOBS 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | A | ||
| SOBS 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | A | ||
| SOBS 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | A | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | A | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | A | ||
| SOBS 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | A | ||
| SOBS 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | A | ||
| SOBS 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | A | ||
| SOBS 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | A | ||
| SOBS 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | B | ||
| SOBS 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | B | ||
| SOBS 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | B | ||
| SOBS 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | B | ||
| SOBS 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | B | ||
| SOBS 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | B | ||
| SOBS 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | B | ||
| SOBS 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | B | ||
| SOBS 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | B | ||
| SOBS 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | B | ||
| SOBS 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | B | ||
| SOBS 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | B |
