| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | Tấm không dầu, |
| MOQ: | Có thể thương lượng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Ống xích graphite, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống xích tạp chí kim l |

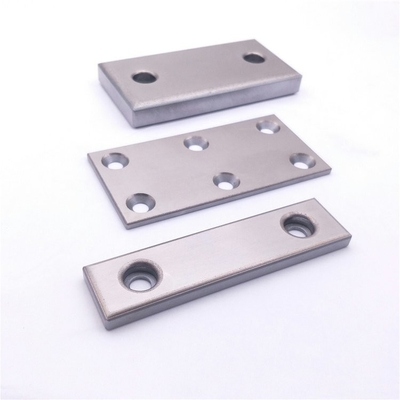

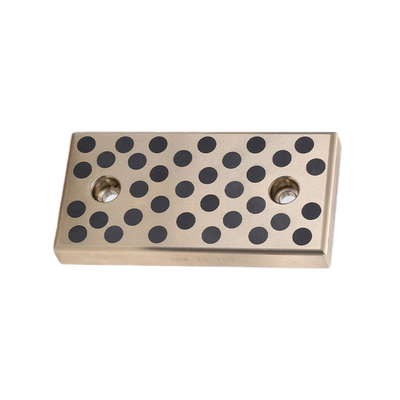

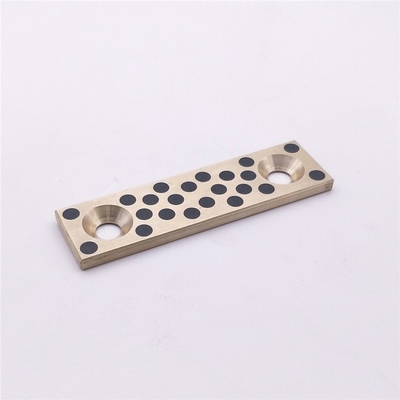

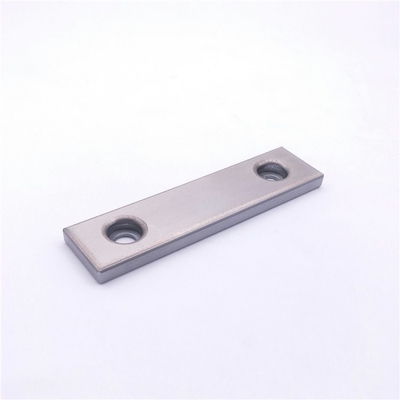

giới thiệu tấm mài mòn số 2000 của chúng tôi, được thiết kế đặc biệt với cấu trúc tường mỏng và độ dày 5mm.được tùy chỉnh đầy đủ để đáp ứng nhu cầu và thông số kỹ thuật độc đáo của khách hàng của chúng tôi.
Thiết kế tường mỏng không chỉ làm giảm trọng lượng tổng thể của tấm mà còn duy trì tính toàn vẹn cấu trúc của nó, đảm bảo nó có thể chịu được tải trọng nặng và điều kiện mài mòn.Độ dày 5mm cung cấp độ bền đủ trong khi vẫn nhẹ và dễ cài đặt.
Là một loại đĩa hao mòn CWT, nó được thiết kế đặc biệt cho các ứng dụng đòi hỏi một mức độ cao của sức chịu mòn.hoặc bất kỳ môi trường công nghiệp nào khác, tấm này được thiết kế để kéo dài.
Bản chất tùy chỉnh của tấm mòn này có nghĩa là nó có thể được thiết kế để phù hợp với bất kỳ ứng dụng cụ thể hoặc máy móc.chúng tôi có thể tạo ra một đĩa mà hoàn toàn đáp ứng yêu cầu của bạn.
Tóm lại, tấm mài #2000 với thiết kế tường mỏng, dày 5mm,và phân loại loại CWT là một giải pháp mạnh mẽ và đáng tin cậy cho bất kỳ ứng dụng công nghiệp nào đòi hỏi độ chống mòn caoBản chất tùy chỉnh của nó đảm bảo rằng nó có thể được điều chỉnh để đáp ứng nhu cầu độc đáo của bất kỳ khách hàng hoặc ứng dụng.
# 2000 Wear Plate Thin Wall 5 mm Type (CWT) size chart
Các thành phần tự động hóa chuyển động tuyến tính.
Bronze Bushing 2000S series là #2000 tự bôi trơn Wear Plate Thin Wall 5 mm Type (CWT) làm từ một hợp kim đặc biệt mới được phát triển,nơi mà chất bôi trơn rắn chủ yếu được làm từ graphite được sử dụng và bôi trơn với nhiều dầu hơn.
Bronze Bushing # 2000 là một lớp composite nhiều lớp # 2000 Wear Plate Thin Wall 5 mm Type (CWT) với bề mặt trượt của vật liệu đặc biệt được ngâm và với một kim loại sau được cấu trúc bằng thép.Lớp nhúng sử dụng nhúng phân tán của chất bôi trơn rắn chủ yếu bao gồm hợp kim đồng đặc biệt và graphite.
Vỏ bằng đồng # 2000 Wear Plate Thin Wall 5 mm Type (CWT) > Metal Bearing
Đặc điểm
Chất bôi trơn rắn phân tán cho phép vòng bi # 2000 Wear Plate Thin Wall 5 mm Type (CWT) được sử dụng thành công trong các hướng di chuyển tùy ý và đứng lên để di chuyển rất nhỏ.
Không cần bôi dầu.
Nó cung cấp sức chịu tải và mòn tuyệt vời, hoặc thay đổi tốc độ.
Mẫu và vật liệu tấm để chế biến bổ sung có sẵn.
Bảng trượt ngâm ngâm dầu ngâm với chất bôi trơn rắn phân tán
| Không. | DIN | Vật liệu không. | Định danh | Tiêu chuẩn ASTM | Tỷ lệ | Mật độ (g/cm3) | 0.2% độ căng (MPa) | Độ bền kéo (MPa) | Dải (%) | E-modulus (MPa) | Độ cứng (HB) | Ứng dụng |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Được sử dụng rộng rãi trong kỹ thuật ô tô, hàng không vũ trụ và hàng hải cho các thành phần đòi hỏi độ bền và khả năng chống ăn mòn tốt. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Vẫn chưa được chuẩn hóa | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Thường được sử dụng trong sản xuất vòng bi, vòm và các thành phần đòi hỏi khả năng tải trọng cao và khả năng chống mòn, đặc biệt là trong các ứng dụng hàng hải và công nghiệp. |
| 2.1061.03 | CuSn12Pb | Vẫn chưa được chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | Được sử dụng trong tàu biển, hàng không vũ trụ và máy móc nặng để sản xuất vòng bi và các thành phần đòi hỏi độ bền và độ bền cao. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1,5 - 4, Mn 2,5 - 5, Zn còn lại | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Được sử dụng trong vòng bi hạng nặng, các thành phần thủy lực và phần cứng hàng hải. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2,5 - 5, Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2,5 - 5, Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Vẫn chưa được chuẩn hóa | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Thường được sử dụng trong sản xuất vòng bi, bánh răng và các thành phần đòi hỏi độ chống mòn cao.Tất cả các quyền đối với nội dung được liệt kê được dành riêng cho https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Vẫn chưa được chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | Vẫn chưa được chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Lưu ý: Mã mẫu giao hàng: .01 = đúc cát, .02 = đúc lực hấp dẫn, .03 = đúc ly tâm, .04 = đúc liên tục. | ||||||||||||
# 2000 Wear Plate Thin Wall 5 mm Type (CWT) size chart
| Số phần | Chiều rộng W (mm) | Chiều dài L (mm) |
| CWT-100100 | 100 | 100 |
| CWT-100125 | 100 | 125 |
| CWT-100150 | 100 | 150 |
| CWT-22100 | 22 | 100 |
| CWT-22150 | 22 | 150 |
| CWT-2250 | 22 | 50 |
| CWT-2275 | 22 | 75 |
| CWT-28100 | 28 | 100 |
| CWT-28150 | 28 | 150 |
| CWT-2850 | 28 | 50 |
| CWT-2875 | 28 | 75 |
| CWT-38100 | 38 | 100 |
| CWT-38150 | 38 | 150 |
| CWT-3850 | 38 | 50 |
| CWT-3875 | 38 | 75 |
| CWT-48100 | 48 | 100 |
| CWT-48150 | 48 | 150 |
| CWT-4875 | 48 | 75 |
| CWT-75100 | 75 | 100 |
| CWT-75125 | 75 | 125 |
| CWT-75150 | 75 | 150 |
| CWT-7575 | 75 | 75 |
| Các loại tấm mòn | ||||
| Vật liệu | Độ dày | Mã số. | Phân tích | |
| Kim loại thô | Loại không dầu | |||
| FC250 | Graphite |
20 | SESF | Hiệu suất trượt tuyệt vời ở tải thấp và tốc độ trung bình. |
| 20 | SESFT | |||
| SS400 | Đồng bột Sintering | 20 | SOX | Hiệu suất trượt tuyệt vời ở mức thấp / Trọng lượng trung bình và tốc độ trung bình. Với lớp nghiền sử dụng bột dựa trên đồng và graphite, sự xuất hiện của cơn động kinh rất hạn chế. |
| 20 | SOXT | |||
| S45C | 10 | TWX | ||
| 10 | TWXT | |||
| Đồng hợp kim đồng | Graphite | 20 | SESW | Hoàn hảo trong sức đề kháng tải và mònHoàn hảo trong hoạt động trượt ở tải trọng cao và tốc độ thấp.Khả năng hoạt động tốt được thể hiện trong chuyển đổi và bắt đầu và dừng thường xuyên. |
| 20 | SESWT | |||
| 10 | TWP | |||
| 10 | TWPT | |||
| 5 | UWP | |||
| Thép (S45C) | Graphite | 20 | FRP | Vì độ cứng bề mặt là HRC40 hoặc cao hơn, nó là tuyệt vời trong chống mòn. |
| Thép (SKS3) | 20 | TSP | Vì độ cứng bề mặt là HRC58 hoặc cao hơn, nó rất xuất sắc trong | |
| Phạm vi phục vụ | |
|---|---|
| Điều kiện bôi trơn | Khô |
| Phạm vi nhiệt độ hoạt động (°F) |
-40 đến +248 |
| áp suất tiếp xúc tối đa: P (N/mm2) |
29 |
| Tốc độ tối đa cho phép: V (m/s) |
1.00 |
| Giá trị PV tối đa cho phép (N/mm2・m/s) |
1.63 |
■ Có thể phục vụ mà không cần bôi trơn.
■ Chất bôi trơn rắn phân tán cho phép chuyển động theo bất kỳ hướng nào.
■ Có hệ số ma sát thấp và khả năng chống mòn khá cao.
■ Giá thấp hơn # 2000 Wear Plate Thin Wall 5 mm Type (CWT) với cơ sở hợp kim đồng.
Oilles 2000 bushing sleeve is a Sintered Multi-Layer #2000 Wear Plate Thin Wall 5 mm Type (CWT) Bearings bushing sleeve made of a special sintered material which forms the sliding surface and the steel material forms the support.
Các lớp nhúng là hợp kim đồng-nickel đặc biệt có chứa một chất mỡ phân tán đồng đều, thành phần chính của nó là graphite.Các chất bôi trơn rắn sẽ được giải phóng vào Sintered Multi-Layer # 2000 Wear Plate Thin Wall 5 mm Type (CWT) Bearings bushing sleeve surface when wear occursĐiều này đảm bảo một hệ số ma sát thấp hơn trong quá trình vận hành.
Ngoài ra, các lớp sintered này được ngâm dầu. Các ứng dụng được bao gồm bao gồm các tấm mòn cho công cụ ô tô, robot công nghiệp,tấm mài cho máy đúc phun nhựa và liên kết Sintered Multi-Layer # 2000 Wear Plate Thin Wall 5 mm Type (CWT) Bearings bushing sleeve, máy móc xây dựng, vv
· Dầu bôi trơn rắn phân tán cho phép chuyển động theo bất kỳ hướng nào và cung cấp hiệu suất vượt trội cho các chuyển động nhỏ.
· Có thể phục vụ mà không cần bôi trơn.
· Có tính năng kháng tải vượt trội, đặc điểm tốc độ và chống mòn.
· Các sản phẩm vỏ vỏ Oilles 2000 tiêu chuẩn và tấm để gia công có sẵn với các kích thước khác nhau.
| Điều kiện bôi trơn | Khô | Dầu bôi trơn định kỳ |
|---|---|---|
| Phạm vi nhiệt độ hoạt động (°C) |
-40+120 | -40+120 |
| áp suất tiếp xúc tối đa: P (N/mm2) |
24.5 | 49 |
| Tốc độ tối đa cho phép: V (m/s) |
0.50 | 1.00 |
| Giá trị PV tối đa cho phép (N/mm2・m/s) |
1.63 | 2.45 |
Các giá trị trong ngoặc là áp suất tĩnh củaLớp xách nhiều lớp xăng xát, đó là áp lực củaVòng đệm đa lớp ngưng tụtrong các ứng dụng không di chuyển hoặc di chuyển rất thấp (~ 0,0017 m / s).
| Mật độ | ️ | g/cm3 | 6.3 |
|---|---|---|---|
| Độ cứng | JIS K 7202-2 | HRM | 60-95 |
| Tỷ lệ ngâm dầu | ️ | Vol% | 12 |
· Các giá trị được hiển thị ở trên là cho lớp nhựa.
Các giá trị được hiển thị ở trên là các giá trị điển hình, không phải các giá trị tiêu chuẩn.
Nếu vật liệu Bronze Bushing 2000 được mua và sử dụng sau khi hoàn thành nó, nó nên được bôi dầu sau khi gia công và sau đó lắp ráp trong nhà.Lớp vỏ vỏ bọc Lớp xát nhiều lớpĐể biết về phương pháp này, xem mô tả về phương pháp bôi dầu được hiển thị trên trang 250.Nhúng máy mócVỏ vỏ vỏ vỏ vỏ vỏ vỏ vỏ vỏtrong dầu bôi trơn trong 24 giờ hoặc lâu hơn trước khi sử dụng, nếu bôi dầu (bằng cách sưởi ấm) bị vô hiệu hóa.
