| Tên thương hiệu: | bronzelube.com |
| Số mẫu: | Ống lót thẳng: Đồng với vật liệu bôi trơn rắn nhúng, không chứa chì |
| MOQ: | Đĩa mòn chính xác bằng đồng & Bộ phận bôi trơn được sản xuất theo đơn đặt hàng |
| giá bán: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| Điều khoản thanh toán: | TT IN ADVANCE, L / C, WESTERN UNION |
| Khả năng cung cấp: | Tấm trượt không dầu tự bôi trơn bằng hợp kim đồng Sản xuất Kích thước Dung sai Lắp ráp |
Một tấm trượt bằng đồng graphite tự bôi trơn không dầu, loại vật liệu này thường được ứng dụng trong môi trường đòi hỏi khả năng chống mài mòn cao và ma sát thấp, đặc biệt là trong các bộ phận như thanh dẫn hướng và tấm dẫn hướng. Ưu điểm của tấm trượt bằng đồng graphite nằm ở khả năng cung cấp hiệu suất bôi trơn liên tục, giảm nhu cầu về dầu bôi trơn truyền thống và đồng thời tăng cường khả năng chống mài mòn.
Các số SOL20 30 45 có thể tham chiếu đến các tiêu chuẩn về các kích thước hoặc kiểu máy khác nhau, được sử dụng trong các tình huống ứng dụng hoặc thiết bị cụ thể.

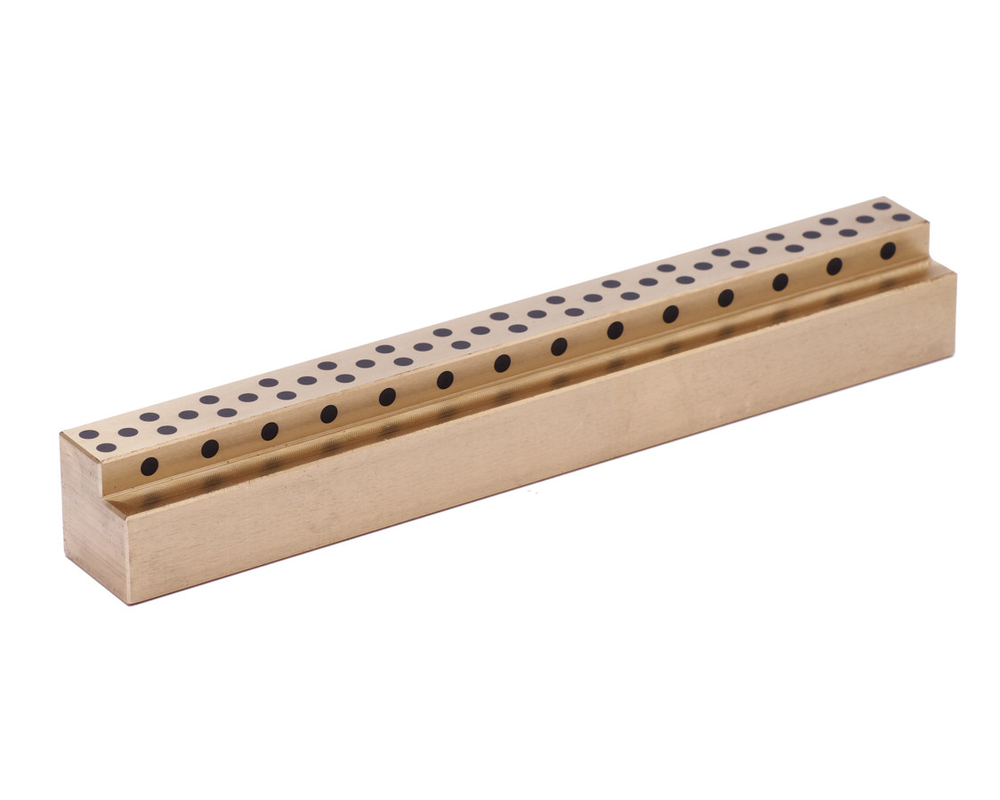

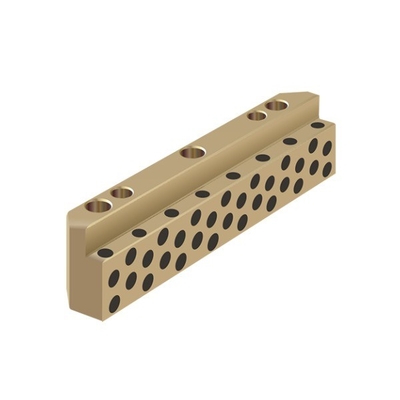

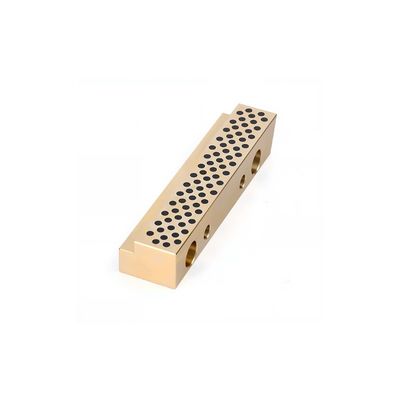

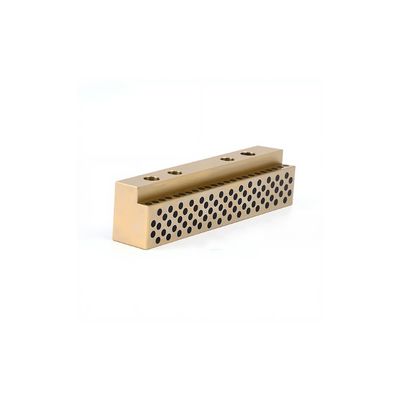

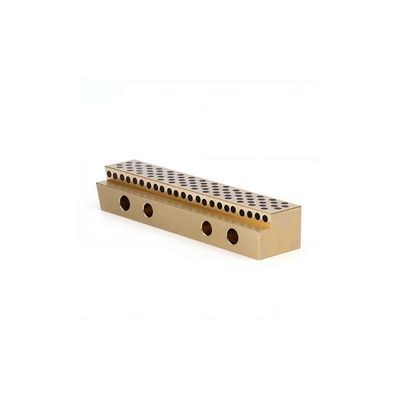

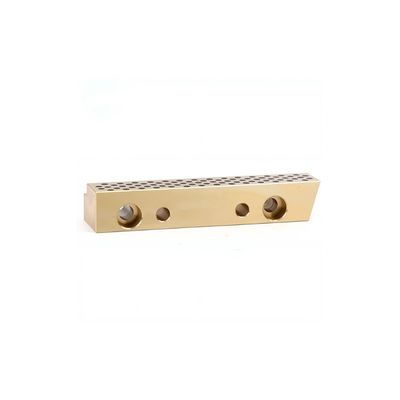

Tấm L-Shaped Tiêu Chuẩn Đồng SOVL được thiết kế để cung cấp hiệu suất tự bôi trơn không dầu trong nhiều ứng dụng công nghiệp. Vật liệu đồng được sử dụng trong cấu tạo của chúng mang lại khả năng chống mài mòn và độ bền vượt trội, khiến chúng phù hợp với môi trường tải trọng cao và ma sát cao.
Thiết kế hình chữ L của các tấm này cho phép dễ dàng lắp đặt và tích hợp vào các loại máy móc và thiết bị khác nhau. Tính chất tự bôi trơn của chúng có nghĩa là chúng không cần bôi trơn thêm, giảm chi phí bảo trì và thời gian ngừng hoạt động.
Các tấm SOVL được sản xuất theo các tiêu chuẩn nghiêm ngặt, đảm bảo chất lượng và độ tin cậy nhất quán. Cho dù được sử dụng trong băng tải, máy bơm, động cơ hoặc các bộ phận công nghiệp khác, chúng cung cấp một bề mặt hoạt động trơn tru và hiệu quả, giúp giảm ma sát và hao mòn.
Nhìn chung, Tấm L-Shaped Tiêu Chuẩn Đồng SOVL là một giải pháp tiết kiệm chi phí và lâu dài cho các ứng dụng công nghiệp yêu cầu các bộ phận tự bôi trơn không dầu.
Trong lĩnh vực ứng dụng công nghiệp, nhu cầu về vật liệu chất lượng cao, bền bỉ và hiệu quả là không ngừng. Để đáp ứng nhu cầu này, Tấm L-Shaped Tiêu Chuẩn SOVL đã nổi lên như một giải pháp đột phá, đặc biệt dành cho những người tìm kiếm các bộ phận đáng tin cậy và không cần bảo trì. Các tấm này, được chế tạo từ hợp kim đồng cao cấp, tự hào có thiết kế không dầu độc đáo, khiến chúng trở thành một yếu tố thay đổi cuộc chơi trong nhiều môi trường công nghiệp khác nhau.
| Thành phần và tính chất | ||||||||||||||||
| dg | DIN | Vật liệu Số. dạng giao hàng1) |
Chỉ định | Tiêu chuẩn ASTM | Trọng lượng tỷ lệ | Tính chất vật lý (tối thiểu) | ||||||||||
| Tiêu chuẩn | Hợp kim Số. |
DIN | ASTM | Mật độ | 0.2% Độ căng |
Độ bền kéo độ bền |
Độ căng | Emodulus | Độ cứng | Ứng dụng | ||||||
| Ký hiệu | ρ | δy | δT | |||||||||||||
| Đơn vị | % | % | g/cm³ | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 cho phép tối đa. các phần Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Tiêu chuẩn vật liệu cho các ứng dụng quốc tế tiêu chuẩn hóa |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | chưa được tiêu chuẩn hóa | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 cho phép Ni 0.8 - 1.5 tối đa. các phần Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Vật liệu cho cao tải và/hoặc sự ăn mòn tấn công quốc tế chỉ một phần tiêu chuẩn hóa |
|||
| 2.1061.03 | CuSn12Pb | chưa được tiêu chuẩn hóa | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3.5 - 5.5 cho phép tối đa. các phần Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Mn max. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Vật liệu cho tải trọng cực lớn và/hoặc cao ăn mòn môi trường quốc tế tiêu chuẩn hóa |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn rest cho phép tối đa. các phần Ni max. 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 Ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Vật liệu cho tải trọng cao nhất mà không có tấn công ăn mòn. quốc tế một phần tiêu chuẩn hóa đến một mức độ lớn |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | chưa được tiêu chuẩn hóa | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Vật liệu với khả năng chống mài mòn tốt ăn mòn và nước biển kháng quốc tế một phần tiêu chuẩn hóa |
|||
| 2.1052.03 | CuSn12 | chưa được tiêu chuẩn hóa | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | chưa được tiêu chuẩn hóa | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) dạng giao hàng: .01 = đúc cát. .02 = đúc trọng lực. .03 = đúc ly tâm. .04 = đúc liên tục | ||||||||||||||||
Tấm L-Shaped Tiêu Chuẩn SOVL được chế tạo từ hợp kim đồng cao cấp, nổi tiếng về khả năng dẫn nhiệt và điện tuyệt vời, khả năng chống ăn mòn và độ bền cơ học. Việc lựa chọn hợp kim đồng làm vật liệu giúp tăng cường khả năng phù hợp của tấm cho các môi trường công nghiệp đầy thách thức, nơi độ bền và độ tin cậy là tối quan trọng.
Một trong những tính năng nổi bật của các tấm này là thiết kế không dầu của chúng. Các bộ phận truyền thống thường yêu cầu bôi trơn thường xuyên để duy trì hoạt động trơn tru và ngăn ngừa hao mòn. Tuy nhiên, các tấm SOVL được thiết kế để loại bỏ nhu cầu này, giảm yêu cầu bảo trì và tăng hiệu quả. Tính năng này đặc biệt có lợi trong các lĩnh vực mà việc bôi trơn có thể làm ô nhiễm sản phẩm hoặc khó quản lý.
Tấm L-Shaped Tiêu Chuẩn SOVL có sẵn với các kích thước cụ thể, được điều chỉnh để đáp ứng các yêu cầu công nghiệp đa dạng. Khách hàng có thể chọn các tấm có độ dày [chèn độ dày] mm, chiều rộng [chèn chiều rộng] mm và chiều dài [chèn chiều dài] mm, đảm bảo phù hợp hoàn hảo cho các ứng dụng cụ thể của họ. Mức độ tùy chỉnh này cho phép tính linh hoạt và khả năng thích ứng cao hơn trong các ứng dụng khác nhau.
Một khía cạnh sáng tạo khác của các tấm này là việc bao gồm các lỗ tự bôi trơn. Các lỗ này được thiết kế chiến lược để tăng cường hiệu suất và tuổi thọ của tấm. Chúng cung cấp một nguồn bôi trơn liên tục từ bên trong, giảm hơn nữa nhu cầu bảo trì bên ngoài và đảm bảo hoạt động trơn tru trong một thời gian dài.
Tấm L-Shaped Tiêu Chuẩn SOVL được ứng dụng trong nhiều lĩnh vực công nghiệp, bao gồm sản xuất, ô tô, hàng không vũ trụ và xây dựng. Độ bền và hiệu quả của chúng khiến chúng trở nên lý tưởng cho các môi trường căng thẳng cao, nơi việc hỏng hóc linh kiện không phải là một lựa chọn.
Độ bền và tính chất ít bảo trì của các tấm này mang lại những khoản tiết kiệm chi phí đáng kể cho doanh nghiệp. Bằng cách giảm tần suất thay thế và giảm thiểu thời gian ngừng hoạt động do bảo trì, các tấm này cung cấp một giải pháp hiệu quả về chi phí trong suốt vòng đời của chúng.
Thiết kế không dầu của tấm SOVL không chỉ làm giảm chi phí bảo trì mà còn giảm thiểu tác động đến môi trường. Bằng cách loại bỏ nhu cầu về chất bôi trơn, các tấm này góp phần vào một quy trình công nghiệp sạch hơn và bền vững hơn.
Tấm L-Shaped Tiêu Chuẩn SOVL đại diện cho một bước tiến đáng kể trong vật liệu công nghiệp. Thành phần hợp kim đồng độc đáo, thiết kế không dầu, kích thước có thể tùy chỉnh và các tính năng tự bôi trơn khiến chúng trở thành một tài sản vô giá trong các ứng dụng công nghiệp khác nhau. Bằng cách nâng cao hiệu suất, giảm nhu cầu bảo trì và mang lại lợi ích về môi trường, các tấm này nổi bật như một minh chứng cho kỹ thuật sáng tạo và các hoạt động bền vững trong lĩnh vực công nghiệp.
| SOVL 15-205-12 | 15 | 205 | 12 | 5 | 5 | ||
| SOVL 20-205-17 | 20 | 205 | 17 | 7 | 5 | ||
| SOVL 20-320-17 | 20 | 320 | 17 | 7 | 5 | ||
| SOVL 20-605-17 | 20 | 605 | 17 | 7 | 5 | ||
| SOVL 20-205-22 | 20 | 205 | 22 | 7 | 5 | ||
| SOVL 20-320-22 | 20 | 320 | 22 | 7 | 5 | ||
| SOVL 20-605-22 | 20 | 605 | 22 | 7 | 5 | ||
| SOVL 28-205-27 | 28 | 205 | 27 | 10 | 8 | ||
| SOVL 28-320-27 | 28 | 320 | 27 | 10 | 8 | ||
| SOVL 28-605-27 | 28 | 605 | 27 | 10 | 8 | ||
| SOVL 28-205-36 | 28 | 205 | 36 | 10 | 8 | ||
| SOVL 28-320-36 | 28 | 320 | 36 | 10 | 8 | ||
| SOVL 28-605-36 | 28 | 605 | 36 | 10 | 8 | ||
| SOVL 28-205-46 | 28 | 205 | 46 | 10 | 8 | ||
| SOVL 28-320-46 | 28 | 320 | 46 | 10 | 8 | ||
| SOVL 28-605-46 | 28 | 605 | 46 | 10 | 8 | ||
| SOVL 40-205-66 | 40 | 205 | 66 | 22 | 12 | ||
| SOVL 40-320-66 | 40 | 320 | 66 | 22 | 12 | ||
| SOVL 40-605-66 | 40 | 605 | 66 | 22 | 12 | ||
| SOVL 40-205-86 | 40 | 205 | 86 | 26 | 12 | ||
| SOVL 40-320-86 | 40 | 320 | 86 | 26 | 12 | ||
| SOVL 40-605-86 | 40 | 605 | 86 | 26 | 12 | ||
| Tên bài viết | Chiều rộng W | Chiều dài L | Chiều cao H | h | l |
|---|
| Tốc độ trượt v: | 30 m/phút |
| Vật liệu cơ bản: | Đồng thau đặc biệt (SO#50SP2) |
| Tự bôi trơn: | Có |
| Chất bôi trơn: | Graphite |
| Áp suất bề mặt P: | 100 N/mm² |
| Giá trị P*v: | 200 N/mm² x m/phút |
| Nhiệt độ hoạt động: | -50°C / +200°C (tối đa 300°C) |
| Hệ số ma sát: | 0,07 |
Có thể được sử dụng trong thời gian dài mà không cần bảo trì.
Được thiết kế cho tải trọng tĩnh và động rất cao.
có hệ số ma sát rất thấp và trơn tru mà không có "dính".
Kháng bụi, ăn mòn, va đập và tải cạnh.
Khả năng hấp thụ sốc tốt của chất nền kim loại.
Khả năng được sử dụng trong phạm vi nhiệt độ rộng.
Thích hợp cho các ứng dụng mà việc khởi động thường xuyên như chuyển động qua lại, quay và dao động khó hình thành màng dầu.
Có tốc độ mài mòn cực thấp và tuổi thọ dài.
Cấp |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
Vật liệu |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
Mật độ |
8 |
8.9 |
7.8 |
8.9 |
8 |
Độ cứng |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
Độ bền kéo |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
Độ bền chảy |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
Độ giãn dài |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
Hệ số giãn nở tuyến tính |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
Tối đa. Nhiệt độ |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
Tối đa. tải trọng động |
100 |
60 |
50 |
70 |
120 |
Tối đa. tốc độ (Khô) |
15 |
10 |
20 |
10 |
15 |
N/mm²*m/s(Bôi trơn) |
200 |
60 |
60 |
80 |
200 |
Biến dạng nén |
< 0.01 mm |
< 0.05mm |
< 0.04mm |
< 0.05mm |
< 0.005mm |
Sản phẩm KHÔNG. |
Thành phần hóa học |
||||||||
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
Các dạng vòng bi được sản xuất theo đơn đặt hàng: các dạng tiêu chuẩn với kích thước đặc biệt, vòng đệm chặn, vòng đệm chặn mặt bích, vòng bi một nửa, hình dạng đặc biệt thu được bằng cách dập hoặc vẽ sâu, thiết kế vòng bi tùy chỉnh.
