| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | đĩa đồng |
| MOQ: | Có thể thương lượng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 7000000 Piece / Pieces Một tuần |

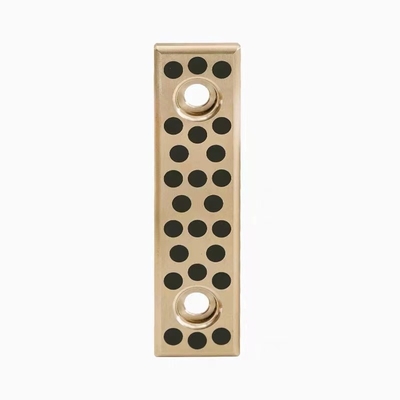

Bảng đồng trên CAM, có công nghệ tự bôi trơn CUP,là một thành phần kỹ thuật chính xác được thiết kế để cung cấp khả năng chống mòn đặc biệt và hoạt động trơn tru trong một loạt các ứng dụng công nghiệpBảng đồng này được chế tạo từ vật liệu chất lượng cao, đảm bảo độ bền và hiệu suất lâu dài.
Tính năng tự bôi trơn CUP (Cast-in-Place) loại bỏ nhu cầu bôi trơn bên ngoài, giảm yêu cầu bảo trì và tăng hiệu quả hoạt động.Công nghệ này đảm bảo cung cấp dầu bôi trơn liên tục cho các bề mặt tiếp xúc, giảm thiểu ma sát và mài mòn, ngay cả dưới tải trọng và tốc độ cao.
CAM Upper Bronze Plate cung cấp các tùy chọn kích thước tùy chỉnh để đáp ứng các yêu cầu ứng dụng cụ thể.đảm bảo hiệu suất và độ tin cậy tối ưuNếu nó là một kích thước tiêu chuẩn hoặc một kích thước duy nhất, chúng tôi có thể chế tạo tấm theo các thông số kỹ thuật chính xác.
Ngoài các tính chất tự bôi trơn và tùy biến, tấm đồng trên CAM cũng có khả năng chống ăn mòn và tính chất cơ học tuyệt vời.Nó có thể chịu được nhiệt độ khắc nghiệt và môi trường khắc nghiệt, làm cho nó phù hợp để sử dụng trong một loạt các môi trường công nghiệp.
Nhìn chung, tấm đồng trên CAM với công nghệ tự bôi trơn CUP và kích thước tùy chỉnh là một giải pháp mạnh mẽ và đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi hiệu suất và độ bền cao.Kỹ thuật chính xác và thiết kế sáng tạo của nó làm cho nó một sự lựa chọn đáng tin cậy để đảm bảo hoạt động trơn tru và hiệu quả.
Kháng ăn mòn tự bôi trơn tấm mòn Graphite đồng tấm Xét JESW
Cam slide Plate Cho khối theo dõi bị ép Stamping Die Components punch CKFV CKFW CKFC CKFB
Các thành phần cam slide hiện tại:CAM Upper Plate CUP
CAM Upper Plate, thành phần không dầu tiêu chuẩn cho đập kim loại.
Mô hình: 25CUP
25CUPW vật liệu đồng: Đồng đồng hợp kim + chất bôi trơn rắn không dầu
25CUPF vật liệu sắt đúc: FC250 + dầu không dầu chất bôi trơn rắn
25CUPI vật liệu thép: S45C + chất bôi trơn rắn không dầu
25CUPS vật liệu xát: hợp kim xát
Mô hình
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
Mã của nhà sản xuất
CUP/CUPW/CUPF/CUPS/CUPI/SOPF/SOPS/SOPX/SOPW/FUP/CUN/SUP
| Thành phần và tính chất | ||||||||||||||||
| dg | DIN | Vật liệu Không, không. mẫu giao hàng1) |
Định danh | Tiêu chuẩn ASTM | Trọng lượng theo tỷ lệ | Tính chất vật lý (tối thiểu) | ||||||||||
| Tiêu chuẩn | Đồng hợp kim Không, không. |
DIN | ASTM | Mật độ | 00,2% Động lực |
Khả năng kéo sức mạnh |
Động lực | Emodulus | Độ cứng | Ứng dụng | ||||||
| Biểu tượng | ρ | δy | δT | |||||||||||||
| Đơn vị | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 cho phép tối đa. phần Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Tiêu chuẩn vật liệu cho hầu hết các ứng dụng quốc tế tiêu chuẩn hóa |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | chưa được chuẩn hóa | Cu 84 - 87 Sn 11 - 13 Pb 1-2 cho phép Ni 0,8 - 1.5 tối đa. phần Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1-15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Vật liệu cho cao tải và/hoặc căng thẳng ăn mòn tấn công quốc tế chỉ một phần tiêu chuẩn hóa |
|||
| 2.1061.03 | CuSn12Pb | chưa được chuẩn hóa | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3,5 - 5.5 cho phép tối đa. phần Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Tối đa là 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Vật liệu cho tải trọng cực cao và/hoặc cao ăn mòn môi trường quốc tế tiêu chuẩn hóa |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zn nghỉ cho phép tối đa. phần Tối đa là 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Tối đa là 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Vật liệu cho tải trọng cao nhất không có tấn công ăn mòn. quốc tế một phần tiêu chuẩn hóa một khu vực rộng lớn |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | chưa được chuẩn hóa | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1-15 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Vật liệu có Kháng mòn tốt tance. ăn mòn và nước biển kháng quốc tế một phần tiêu chuẩn hóa |
|||
| 2.1052.03 | CuSn12 | chưa được chuẩn hóa | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | chưa được chuẩn hóa | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) Mẫu đơn giao hàng: .01 = đúc cát. .02 = đúc lực hấp dẫn. .03 = đúc ly tâm. .04 = đúc liên tục | ||||||||||||||||
| Mô hình | W | L | T | W1 | L1 | L2 | d | S |
| 25CUPW 25CUPF 25 CUPS 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
| 70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
| 200 | 75 | 25 | 25 | |||||
| 240 | 90 | 30 | 30 | |||||
| 85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 | ||||||
| 100 | 200 | 75 | 25 | |||||
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 |
Sử dụng tấm, dải, lớp lót và giày
Các mảnh có thể được cung cấp với các kích thước và hình dạng khác nhau, với kích thước từ vài cm đến chiều dài 12 feet hoặc hơn.Các chamfers được cung cấp để đảm bảo rằng toàn bộ bề mặt được bôi trơn.
Bảng mài có thể được đặt hàng với tất cả các hợp kim đồng chúng tôi bán.
VIIPLUSchuyên xuất, bán buôn và cung cấp một loạt các tấm đồng chất lượng chứa graphite được sử dụng trong các cuộn thép và máy đào khoáng.Cây bụi được cung cấp đã được thiết kế theo nhu cầu của khách hàng và được đánh giá cao bởi khách hàng nổi tiếng của chúng tôiBên cạnh đó, Busch được cung cấp được thiết kế bởi các chuyên gia của các nhà cung cấp của chúng tôi sử dụng nguyên liệu hạng nhất và công nghệ hiện đại theo các tiêu chuẩn công nghiệp đã được thiết lập.

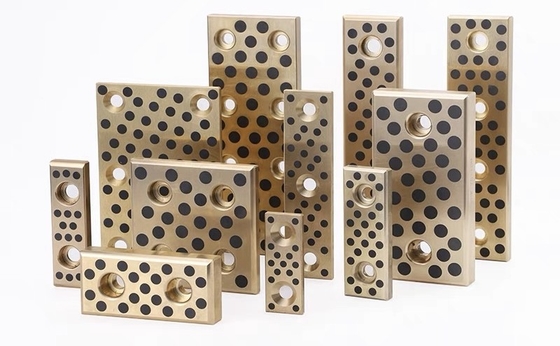

Các tấm mòn hướng dẫn và kiểm soát chuyển động tuyến tính khi có lực nặng phải đối mặt.Cung cấp nhiều loại tấm mạ đồng khác nhau, từ các tấm đồng đúc chưa hoàn thành đến các bộ phận chế biến hoàn chỉnh.

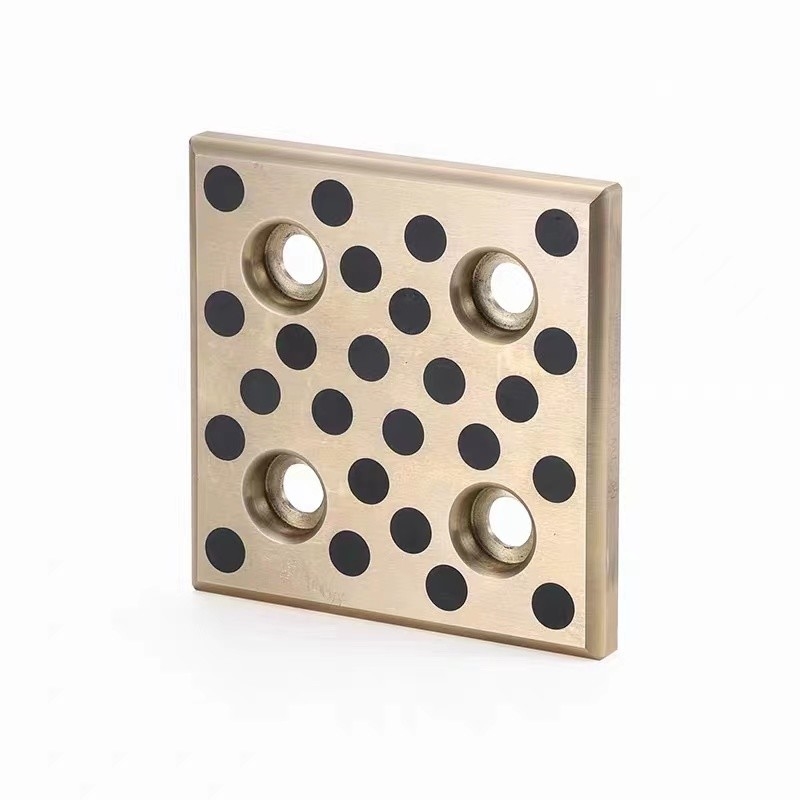

Bảng đeo
Bảng mòn được sử dụng để hướng dẫn và kiểm soát chuyển động tuyến tính khi có lực lượng cao mà bạn phải vật lộn.họ tìm thấy nhiều ứng dụng khác trong khuôn, máy móc đặc biệt và thiết bị nặng.
VIIPLUS sản xuất các tấm chống mòn đáp ứng tất cả các tiêu chuẩn của ngành.VIIPLUS tấm mòn có sẵn trong một loạt các inch tiêu chuẩn và kích thước mét và có sẵn trong thép hoặc đồng nhôm với hoặc không có tự bôi trơn graphite.
Nếu một tấm tiêu chuẩn không hoạt động, VIIPLUS có thể tạo ra các cấu hình tùy chỉnh cho kích thước đặc biệt, các mẫu lỗ hoặc các mẫu graphite.
Ngoài ra hãy kiểm tra phần dải mài mòn của chúng tôi. dây bảo vệ là một tấm mài đồng tương tự với sản phẩm phích dầu bôi trơn rắn (graphite) nhưng có sẵn trong phạm vi kích thước rộng hơn.
Bây giờ cung cấp một dòng tiêu chuẩn của tự bôi trơn Graphite Plugged Wear Strips
1Cho phép hoạt động không cần bảo trì và lâu dài;
2- Phù hợp với tải tĩnh và động cao;
3. Với hệ số ma sát thấp và đồng đều và không có hiệu ứng trượt;
4- Phù hợp với bụi bẩn, ăn mòn, tải cú sốc và tải cạnh;
5- Vật liệu cơ bản cung cấp khả năng hấp thụ cú sốc tốt;
6. Có thể được sử dụng trong một phạm vi nhiệt độ rộng;
7- Phù hợp để di chuyển qua lại, xoay và dao động với tần số bắt đầu và khó khăn trong việc tạo ra các sự kiện phim dầu;
8. Với tỷ lệ mòn thấp và tuổi thọ dài.
Đĩa mặc Kích thước tiêu chuẩn Bronze Bushing Graphite Bronze Plate
| Vật liệu | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Mật độ | 8 | 8.9 | 7.8 | 8.9 | 8 |
| HB độ cứng | >210 | > 70 | > 150 | > 95 | >280 |
| Độ bền kéo N/mm2 | >750 | > 200 | > 600 | >260 | >540 |
| Sức mạnh sản xuất N/mm2 | > 450 | > 90 | >260 | > 150 | > 450 |
| Chiều dài % | >12 | >15 | >10 | >8 | >0.3 |
| Tỷ lệ của mở rộng tuyến tính |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| Nhiệt độ tối đa. | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Trọng lượng tối đa N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Tốc độ tối đa (khô) m/min | 15 | 10 | 20 | 10 | 15 |
| Tối đa PV N/mm2*m/min (Luyến) |
200 | 60 | 60 | 80 | 200 |
| Sự biến dạng nén 300N/mm2 |
<0,01mm | < 0,05mm | < 0,04mm | < 0,05mm | < 0,005mm |
·Cung cấp bề mặt mòn lâu dài
·Đồng số ma sát thấp
·Không có lỗ thủng trước bằng sự linh hoạt của mô hình lắp đặt
Các tấm hoặc lớp lót bị mòn được sử dụng để ngăn ngừa thiệt hại cho máy chính do mòn hoặc va chạm và để tăng tuổi thọ của máy.
Ví dụ về máy hoặc thành phần có thể yêu cầu tấm hao hoặc lớp lót là:
·Các máy nghiền
·Các máy nghiền
·Các thiết bị đúc
·Các thiết bị cho các nhà máy thép và nhôm
·Các thiết bị nặng để di chuyển và phủ đất
Các ứng dụng khác cho thép chống mòn bao gồm:
Đặt trên lưỡi dao
·Máy bay trực thăng
·Các máy cào
·Các dụng cụ khai thác mỏ
·Đồ nghiền
·Các ứng dụng của máy in đấm
·Các ứng dụng của máy in đấm
Đeo nhẫn
·Lấy trên các phân đoạn
·Các máy cạo cốc
Đĩa và sản phẩm Wear có sẵn trong:
