| Tên thương hiệu: | REPLACEMENT PLAIN BEARINGS |

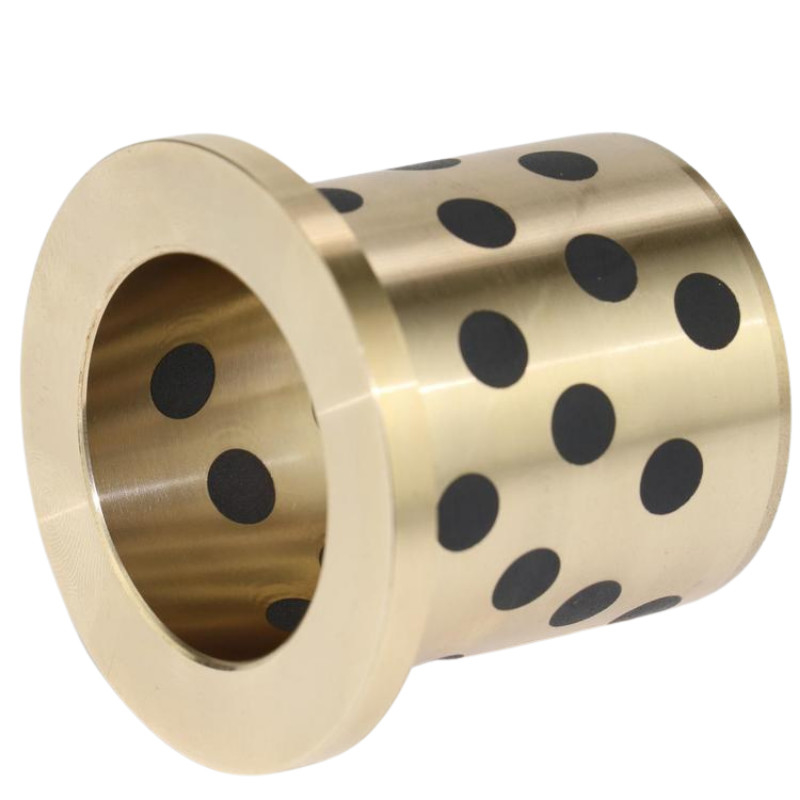

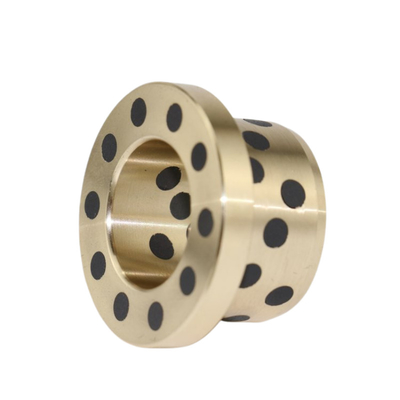

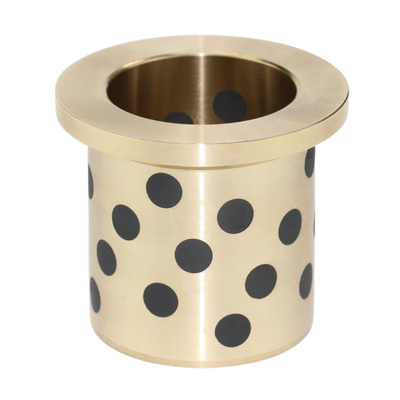

| Số mẫu: | JFB SL2 Graphite Ống lót bằng đồng có mặt bích |
| MOQ: | HÀNG HOÁ TÙY CHỈNH ĐƠN HÀNG |
| giá bán: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Điều khoản thanh toán: | TT IN ADVANCE, L / C, WESTERN UNION |
| Khả năng cung cấp: | TIÊU CHUẨN VẬN CHUYỂN TIÊU CHUẨN |
Cây dẫn DIN 9834 / ISO 9448, đồng, không cần bảo trì với cổ áo tiêu chuẩn SO # 50SP2
Sản phẩm liên quan
JDB SL2 Graphite Plugged Bronze Bushing
JDB SL2 Graphite Plugged
JDB SOB SPB SL2 Graphite Lubricants Plugged Solid Bronze Bus...
JDB-P SL2 Graphite Plugged Bronze Slide Plate
JDB-P SL2 Graphite P
SOL CBS SGL HCS JDB-P dầu 500sp101 SL2 Graphite Plugged Br...
Máy giặt slide bằng đồng JDB-W SL2
JDB-W SL2 Graphite P
SOL CBS SGL HCS JDB-P dầu 500sp101 SL2 Graphite Plugged Br...
Danh sách kích thước tiêu chuẩn:
| d |
D |
ID E7 |
Đang quá liều r6 |
F |
L1 - 0.10 |
|
||||||||||||||
| 15 |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
80 |
100 |
|||||||||||
| 10 |
14 |
10 |
+0.040 +0.025 |
14 |
+0.034 +0.023 |
22 |
2 |
1015 |
1020 |
|||||||||||
| 12 |
18 |
12 |
+0.050 +0.028 |
18 |
25 |
1215 |
1220 |
|||||||||||||
| 13 |
19 |
13 |
19 |
26 |
1315 |
1320 |
||||||||||||||
| 14 |
20 |
14 |
20 |
27 |
3 |
1415 |
1420 |
|||||||||||||
| 15 |
21 |
15 |
21 |
28 |
1515 |
1520 |
1525 |
1530 |
||||||||||||
| 16 |
22 |
16 |
22 |
29 |
1615 |
1620 |
1625 |
1630 |
||||||||||||
| 20 |
30 |
20 |
+0.061 +0.040 |
30 |
40 |
2015 |
2020 |
2025 |
2030 |
2040 |
||||||||||
| 25 |
35 |
25 |
35 |
+0.050 +0.034 |
45 |
2515 |
2520 |
2525 |
2530 |
2540 |
||||||||||
| 30 |
40 |
30 |
40 |
50 |
3020 |
3025 |
3030 |
3035 |
3040 |
3050 |
||||||||||
| 31.5 |
40 |
31.5 |
+0.075 +0.050 |
40 |
3120 |
3135 |
||||||||||||||
| 35 |
45 |
35 |
45 |
60 |
5 |
3520 |
3530 |
3540 |
3550 |
|||||||||||
| 40 |
50 |
40 |
50 |
65 |
4020 |
4030 |
4040 |
4050 |
||||||||||||
| 45 |
55 |
45 |
55 |
+0.060 +0.041 |
70 |
4530 |
4540 |
4550 |
4560 |
|||||||||||
| 50 |
60 |
50 |
60 |
75 |
5030 |
5040 |
5050 |
5060 |
||||||||||||
| 55 |
65 |
55 |
+0.090 +0.060 |
65 |
80 |
5540 |
5560 |
|||||||||||||
| 60 |
75 |
60 |
75 |
+0.062 +0.043 |
90 |
6040 |
6050 |
6080 |
||||||||||||
| 63 |
75 |
63 |
75 |
85 |
6367 |
|||||||||||||||
| 70 |
85 |
70 |
85 |
+0.073 +0.051 |
105 |
7050 |
7080 |
|||||||||||||
| 75 |
90 |
75 |
90 |
110 |
7560 |
|||||||||||||||
| 80 |
100 |
80 |
100 |
120 |
8060 |
8080 |
80100 |
|||||||||||||
| 90 |
110 |
90 |
+0.107 +0.072 |
110 |
+0.076 +0.054 |
130 |
9060 |
9080 |
||||||||||||
| 100 |
120 |
100 |
120 |
150 |
10080 |
100100 |
||||||||||||||
| 120 |
140 |
120 |
140 |
+0.088 +0.063 |
170 |
12080 |
120100 | |||||||||||||
Solid Bronze Bearing được sản xuất bằng sử dụng đồng mangan độ kéo cao được cắm với chất bôi trơn rắn.chúng tôi cũng cung cấp lựa chọn tùy chọn rộng rãi từ CuSn5Pb5Zn5, CuAl10Fe5Ni5, CuSn12, và các vật liệu tiêu chuẩn khác.
Đặc biệt, công ty chúng tôi đã phát triển chất bôi trơn rắn SL4 cho các ứng dụng tiếp xúc với nước như máy bay phản lực, cánh quạt, tàu, sân thuyền, nền tảng ngoài khơi, tuabin thủy lực v.v.
Các sản phẩm này chủ yếu được sử dụng trong các ứng dụng tải trọng cao và tốc độ vừa phải.Chúng tôi cũng có khả năng phát triển những bụi và đĩa theo bất kỳ thông số kỹ thuật của khách hàng của chúng tôi.
| Không. | DIN | Vật liệu không. | Định danh | Tiêu chuẩn ASTM | Tỷ lệ | Mật độ (g/cm3) | 0.2% độ căng (MPa) | Độ bền kéo (MPa) | Dải (%) | E-modulus (MPa) | Độ cứng (HB) | Ứng dụng |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Được sử dụng rộng rãi trong kỹ thuật ô tô, hàng không vũ trụ và hàng hải cho các thành phần đòi hỏi độ bền và khả năng chống ăn mòn tốt. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Vẫn chưa được chuẩn hóa | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Thường được sử dụng trong sản xuất vòng bi, vòm và các thành phần đòi hỏi khả năng tải trọng cao và khả năng chống mòn, đặc biệt là trong các ứng dụng hàng hải và công nghiệp. |
| 2.1061.03 | CuSn12Pb | Vẫn chưa được chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | Được sử dụng trong tàu biển, hàng không vũ trụ và máy móc nặng để sản xuất vòng bi và các thành phần đòi hỏi độ bền và độ bền cao. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0Ni 4.0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1,5 - 4, Mn 2,5 - 5, Zn còn lại | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Được sử dụng trong vòng bi hạng nặng, các thành phần thủy lực và phần cứng hàng hải. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2,5 - 5, Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2,5 - 5, Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Vẫn chưa được chuẩn hóa | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Thường được sử dụng trong sản xuất vòng bi, bánh răng và các thành phần đòi hỏi độ chống mòn cao.Tất cả các quyền đối với nội dung được liệt kê được dành riêng cho https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Vẫn chưa được chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | Vẫn chưa được chuẩn hóa | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Lưu ý: Mã mẫu giao hàng: .01 = đúc cát, .02 = đúc lực hấp dẫn, .03 = đúc ly tâm, .04 = đúc liên tục. | ||||||||||||
Dữ liệu kỹ thuật
| Vật liệu đồng |
CuZn25Al6Fe3Mn3 +SL2 |
CuSn5Pb5Zn5 +SL2 |
CuAl10Fe5Ni5 +SL2 |
CuSn12 +SL2 |
|
| Cu% | Ngơi nghỉ | 85 | 80 | 88 | |
| Sn% | -- | 5 | -- | 12 | |
| Pb% | -- | 5 | -- | -- | |
| Zn% | 25 | 5 | -- | -- | |
| Al% | 6 | -- | 10 | -- | |
| Ni% | -- | -- | 5 | -- | |
| Fe% | 3 | -- | 5 | -- | |
| Mn% | 3 | -- | -- | -- | |
| Mật độ | 8.2 g/cm3 | 8.8 g/cm3 | 8.5 g/cm3 | 8.8 g/cm3 | |
| Độ cứng | >HB210 | >HB70 | >HB150 | >HB80 | |
| Max. Áp lực tải | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/mm2 | |
| Tốc độ tuyến tính tối đa | 0.5 m/s (khô) | 0.4 m/s (khô) | 0.25 m/s (khô) | 0.5 m/s (khô) | |
| Tối đa PV | 1.65 N/mm2 * m/s | 1.00 N/mm2 * m/s | 1.25 N/mm2 * m/s | 1.20 N/mm2 * m/s | |
| Độ bền kéo | > 750 N/mm2 | > 200 N/mm2 | > 500 N/mm2 | > 360 N/mm2 | |
| Chiều dài | >12 % | >15 % | > 10% | > 8% | |
| Giới hạn nhiệt độ | -40 ~ +300 oC | -40 ~ + 250 oC | -40 ~ +400 oC | -40 ~ +300 oC |
Tiêu chuẩn sản phẩm: ISO 4379 (thay thế DIN 1850)
Các chất bôi trơn rắn
| Mã | Vật liệu | Đặc điểm | Ứng dụng |
| SL2 | Graphite composite |
Sức ma sát thấp Chống hóa học Chi phí thấp Giới hạn nhiệt độ 400oC |
Được sử dụng rộng rãi cho máy móc |
| SL4 | + MoS2 tổng hợp |
Dầu bôi trơn tiếp xúc với nước Tuổi thọ dài hơn Giới hạn nhiệt độ 300oC |
Kích thước cây bụi:
Tự bôi trơn, đồng cao độ bền, CuZn25Al hoặc eq, Bảo trì miễn phí vòng bi và cây dẫn, đồng với chất bôi trơn rắn
ĐIều số Mã tương đương Ø bên trong
dØ bên ngoài
DChiều dài
LFlanged F t JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 Các vòng bi bôi trơn rắn nhúng Cây sồi ván mét Cây rậm, tự bôi trơn ĐIều số Mã tương đương Ø bên trong
dØ bên ngoài
DChiều dài
LFlanged F t JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 Các vòng bi bôi trơn rắn nhúng Cây sồi ván mét Cây rậm, tự bôi trơn ĐIều số Mã tương đương Ø bên trong
dØ bên ngoài
DChiều dài
LFlanged F t JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
