| Tên thương hiệu: | REPLACEMENT PLAIN BEARINGS |
| Số mẫu: | JFB SL2 Graphite Ống lót bằng đồng có mặt bích |
| MOQ: | HÀNG HOÁ TÙY CHỈNH ĐƠN HÀNG |
| giá bán: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Điều khoản thanh toán: | TT IN ADVANCE, L / C, WESTERN UNION |
| Khả năng cung cấp: | TIÊU CHUẨN VẬN CHUYỂN TIÊU CHUẨN |

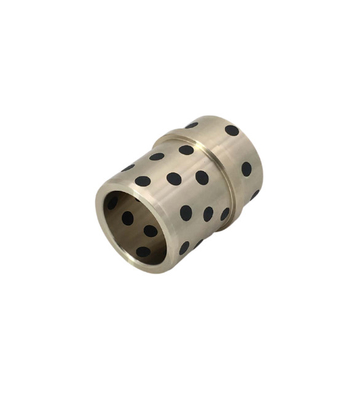

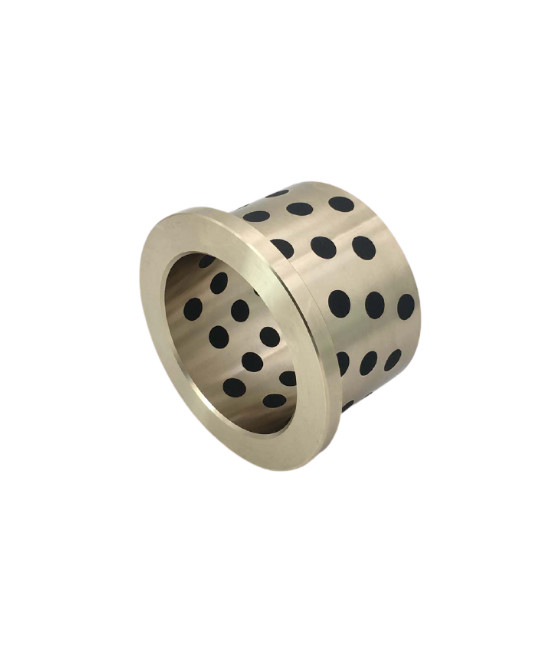

Oilless Guiding Bush với cổ áo, có các đặc tính tự bôi trơn, là một thành phần thân thiện với hiệu quả và bảo trì cao được thiết kế cho các ứng dụng công nghiệp khác nhau. Sự vắng mặt của nhu cầu bôi trơn dầu làm giảm đáng kể chi phí hoạt động và yêu cầu bảo trì, làm cho nó trở thành một lựa chọn lý tưởng cho môi trường đòi hỏi. Củng cố cổ áo giúp tăng cường tính toàn vẹn và độ bền cấu trúc của Bush, đảm bảo hiệu suất ổn định và đáng tin cậy ngay cả dưới mức tải cao. Các vật liệu tự bôi trơn đảm bảo hoạt động trơn tru và giảm ma sát, góp phần vào hiệu quả và tuổi thọ tổng thể.
Bushing tự bôi trơn-Khả năng chống mài mòn lâu dài
Hướng dẫn và trượt
Chọn từ lựa chọn của chúng tôi vềbản thân-bôi trơnỐng lót, bao gồm vòng bi tay áo nhúng dầu, vòng bi tay áo khô, và nhiều hơn nữa.
VẬT LIỆU:Đồng than chì bằng đồng
SỬ DỤNG:Hướng dẫn Bush với cổ áo (để định tâm giữa hai tấm), đồng với chất bôi trơn không chất lỏng; Các vật liệu để tự bôi trơn làm giảm các yêu cầu bảo trì.
Hướng dẫn Bushes DIN 9834 / ISO 9448, Đồng, Không cần bảo trì với tiêu chuẩn cổ áo nên#50SP2

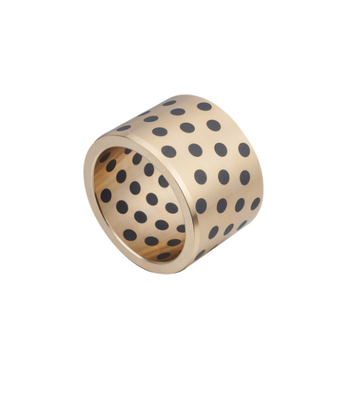

Vòng bi bằng đồng rắn được sản xuất bằng cách sử dụng bằng đồng mangan có độ bền kéo cao được cắm bằng chất bôi trơn rắn. Vật liệu hợp kim bằng đồng cơ bản là CUZN25AL6FE3MN3 với phôi than chì (SL2), chúng tôi cũng cung cấp một lựa chọn tùy chọn rộng rãi từ CUSN5PB5ZN5, Cual10Fe5NI5, CUSN12 và các vật liệu tiêu chuẩn khác.
Đặc biệt là công ty của chúng tôi đã phát triển các chất bôi trơn rắn SL4 cho các ứng dụng tiếp xúc với nước như Jet, Propeller, Ship, Boatyard, Nền tảng ngoài khơi, Tua bin thủy lực, v.v.
Những sản phẩm này chủ yếu được sử dụng trong các ứng dụng có tải trọng cao & tốc độ vừa phải. Nó có khả năng chịu được nhiệt độ lên tới 400oC. Chúng tôi cũng có khả năng phát triển các bụi cây và tấm này theo bất kỳ thông số kỹ thuật nào của khách hàng.
| Thành phần và tính chất | ||||||||||||||||
| DG | Din | Vật liệu KHÔNG. Biểu mẫu giao hàng1) |
Chỉ định | Tiêu chuẩn ASTM | Trọng lượng tỷ lệ | Tính chất vật lý (phút.) | ||||||||||
| Tiêu chuẩn | Hợp kim KHÔNG. |
Din | ASTM | Tỉ trọng | 0,2% Sự căng thẳng |
Kéo dài sức mạnh |
Sự căng thẳng | Emodulus | Độ cứng | Ứng dụng | ||||||
| Biểu tượng | ρ | δy | Δt | |||||||||||||
| Đơn vị | Phần trăm | Phần trăm | g/cm³ | MPA | MPA | Phần trăm | MPA | HB | ||||||||
| 01 | 1705 | 2.1090.01 | Cusn7znpb | B 584 | C932 00 | CU 81 - 85 SN 6 - 8 Zn 3 - 5 PB 5 - 7 cho phép Tối đa. phần NI 2.0 SB 0,3 |
CU 81 - 85 SN 6.3 - 7,5 Zn 2 - 4 PB 6 - 8 Ni 1 SB 0,35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Tiêu chuẩn vật liệu cho hầu hết các ứng dụng quốc tế tiêu chuẩn hóa |
||
| 2.1090.03 | Cusn7znpb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | Cusn7znpb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CUSN12pb | chưa được tiêu chuẩn hóa | CU 84 - 87 Sn 11 - 13 PB 1 - 2 NI cho phép 0,8 - 1,5 Tối đa. phần NI 2.0 SB 0,2 P 0,2 |
CU 85 - 88 SN 10 - 12 PB 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Vật liệu cho cao tải và/hoặc căng thẳng ăn mòn tấn công quốc tế Chỉ một phần tiêu chuẩn hóa |
|||
| 2.1061.03 | CUSN12pb | chưa được tiêu chuẩn hóa | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CUSN12pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | Cual10ni | B 584 | C955 00 | C u min. 75 Al 8,5 - 11.0 NI 4.0 - 6.5 FE 3.5 - 5.5 cho phép Tối đa. phần MN 3.3 |
Cu tối thiểu. 78 Al 10 - 11.5 NI 3 - 5.5 FE 3 - 5 MN Max. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Vật liệu cho Tải trọng cực độ và/hoặc cao ăn mòn môi trường quốc tế tiêu chuẩn hóa |
||
| 2.0975.02 | Cual10ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | Cual10ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | Cual10ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CUZN25AL5 | B584 | C863 00 | CU 60 - 67 Al 3 - 7 FE 1.5 - 4 MN 2,5 - 5 Zn nghỉ ngơi cho phép Tối đa. phần NI Max. 3 |
CU 60 - 66 Al 5 - 7.5 Fe 2 - 4 MN 2,5 - 5 Zn 22 - 28 NI Max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Vật liệu cho tải cao nhất không có Tấn công ăn mòn. quốc tế một phần tiêu chuẩn hóa để một phần lớn lớn |
||
| 2.0598.02 | CUZN25AL5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CUZN25AL5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CUSN12 | chưa được tiêu chuẩn hóa | CU 84 - 88 Sn 11 - 13 PB 1 NI 2.0 SB 0,2 P 0,2 |
CU 85 - 88 SN 10 - 12 PB 1 - 1.5 NI 0,8 - 1,5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Vật liệu với Resis mặc tốt- TANCE. Ăn mòn và nước biển kháng thuốc quốc tế một phần tiêu chuẩn hóa |
|||
| 2.1052.03 | CUSN12 | chưa được tiêu chuẩn hóa | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CUSN12 | chưa được tiêu chuẩn hóa | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1)Mẫu giao hàng: .01 = Đúc cát. .02 = đúc trọng lực. 0,03 = đúc ly tâm. .04 = Đúc liên tục | ||||||||||||||||
Hướng dẫn dữ liệu kỹ thuật của Bush
| Vật liệu bằng đồng |
CUZN25AL6FE3MN3 +SL2 |
Cusn5pb5zn5 +SL2 |
Cual10Fe5NI5 +SL2 |
CUSN12 +SL2 |
|
| Cu% | Nghỉ ngơi | 85 | 80 | 88 | |
| Sn% | - | 5 | - | 12 | |
| PB% | - | 5 | - | - | |
| Zn% | 25 | 5 | - | - | |
| Al% | 6 | - | 10 | - | |
| Ni% | - | - | 5 | - | |
| Fe% | 3 | - | 5 | - | |
| Mn% | 3 | - | - | - | |
| Tỉ trọng | 8.2 g/cm3 | 8,8 g/cm3 | 8,5 g/cm3 | 8,8 g/cm3 | |
| Độ cứng | > HB210 | > HB70 | > HB150 | > HB80 | |
| Tối đa. Áp suất tải | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/mm2 | |
| Tối đa. Tốc độ tuyến tính | 0,5 m/s (khô) | 0,4 m/s (khô) | 0,25 m/s (khô) | 0,5 m/s (khô) | |
| Tối đa. PV | 1,65 N/mm2 * M/s | 1,00 N/mm2 * m/s | 1,25 N/mm2 * m/s | 1,20 N/mm2 * m/s | |
| Độ bền kéo | > 750 N/mm2 | > 200 N/mm2 | > 500 N/mm2 | > 360 N/mm2 | |
| Kéo dài | > 12 % | > 15 % | > 10 % | > 8 % | |
| Giới hạn nhiệt độ | -40 ~ +300 oC | -40 ~ +250 oC | -40 ~ +400 oC | -40 ~ +300 oC |
Tiêu chuẩn sản phẩm: ISO 4379 (thay thế DIN 1850)
Chất bôi trơn rắn
| Mã số | Vật liệu | Đặc trưng | Ứng dụng |
| SL2 | Hợp đồng than chì |
Ma sát thấp |
Được sử dụng rộng rãi cho máy móc |
| SL4 | +Composite mos2 |
Nước liên hệ bôi trơn |
Tự bôi trơn, đồng thau có độ bền cao, CuZN25AL hoặc EQ, ổ trục tự do bảo trì và bụi cây hướng dẫn, đồng với chất bôi trơn rắn
Mục không Mã tương đương Bên trong Ø
dBên ngoài Ø
DChiều dài
LMặt bích f t JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 Vòng bi bôi trơn rắn nhúng Bushes mặt bích số liệu Bush có mặt bích, tự bôi trơn Mục không Mã tương đương Bên trong Ø
dBên ngoài Ø
DChiều dài
LMặt bích f t JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 Vòng bi bôi trơn rắn nhúng Bushes mặt bích số liệu Bush có mặt bích, tự bôi trơn Mục không Mã tương đương Bên trong Ø
dBên ngoài Ø
DChiều dài
LMặt bích f t JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
