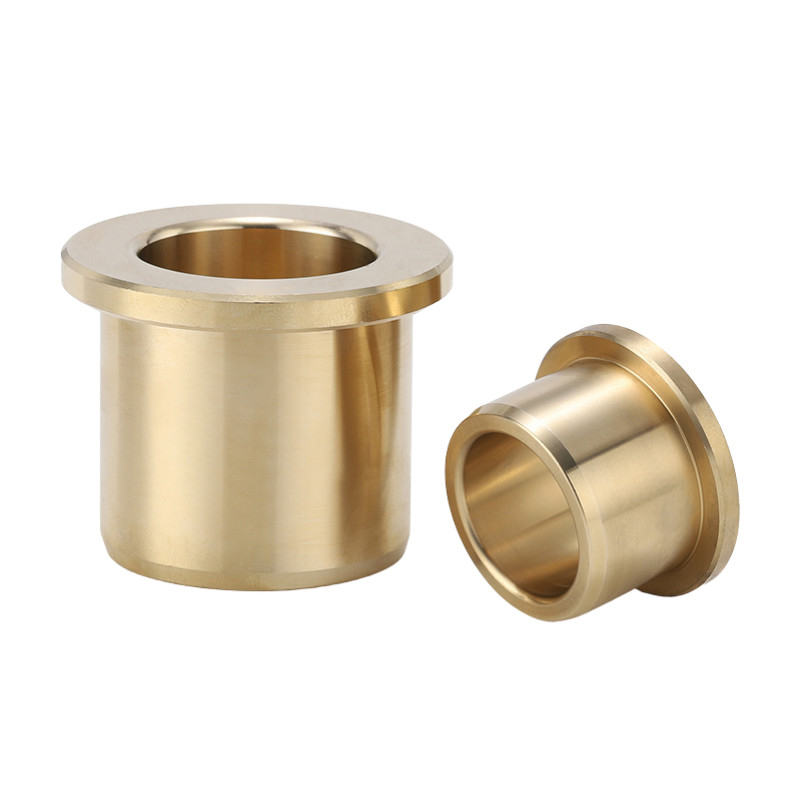

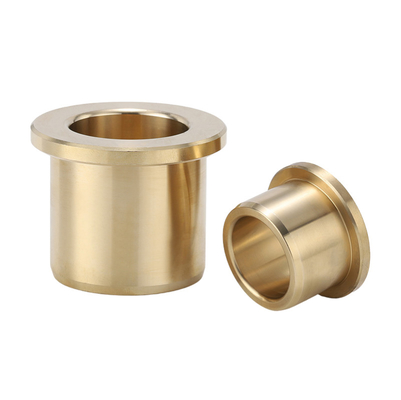

CuZn24AL6 Ống lót hợp kim đồng thau tự bôi trơn SPB

Nguồn gốc ống lót không dầu
Hàng hiệu VIIPLUS
Chứng nhận ISO 9001
Số mô hình ống lót không dầu
Số lượng đặt hàng tối thiểu Có thể thương lượng
Giá bán Negotiable
chi tiết đóng gói XUẤT KHẨU VÁCH NGĂN GỖ CARTON GỖ
Thời gian giao hàng 7-25 ngày làm việc
Điều khoản thanh toán T / T
Khả năng cung cấp vòng bi graphite cắm, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Vòng bi Metal Journ

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Vật liệu Thau làm bằng hợp kim đặc sắc BẢO TRÌ
bôi trơn cắm than chì Loại bụi cây không dầu
Chất lượng Chất lượng cao Kích thước 50X62X50mm
Vòng bi Bushing Giá xuất xưởng tiffany@viiplus.com Nhà sản xuất ống lót ổ trục tự bôi trơn https://www.viiplus.com/
Nhà sản xuất vòng bi không dầu https://www.bronzelube.com/ Nhà sản xuất bucha de đồng grafitado
Điểm nổi bật Vòng bi trơn bằng đồng nguyên khối, Vòng bi trơn bằng đồng mặt bích than chì, Máy khai thác mỏ bụi cây không dầu Oilless Bush. Cây bụi không dầu. Copper Alloy. Hợp kim đồng. Straight
Bush Bearings Nhà sản xuất Nhà cung cấp Nhà xuất khẩu plain bearings. ổ trượt trơn. Long, maintenance-free service, manufactures bushings
Điểm nổi bật

SPB Ống lót bằng đồng thau tự bôi trơn

,

Ống lót bằng hợp kim đồng

,

Ống lót bằng hợp kim đồng thau tự bôi trơn

Để lại lời nhắn
Mô tả sản phẩm

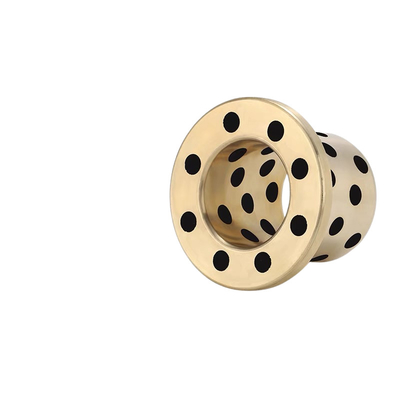

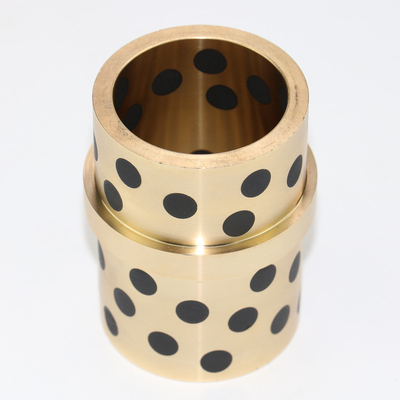

Ống lót hợp kim đồng thau tự bôi trơn CuZn24AL6 SPB

Ống lót bằng hợp kim đồng thau tự bôi trơn SPB với tổ than chì Ống lót bằng đồng giúp bạn tiết kiệm thời gian và tiền bạc trong chi phí nghiên cứu, thiết kế và sản xuất.Gửi email ngay bây giờ!Sự đa dạng và lựa chọn đa dạng.Ống lót & Vòng bi không dầu.Dịch vụ khách hàng chuyên nghiệp.

Ống lót bằng đồng thau tự bôi trơn SPF

Ống lót hợp kim đồng thau tự bôi trơn CuZn24AL6
Ống lót bằng đồng tự bôi trơn
Vòng bi than chì bằng đồng được bán ống lót bôi trơn
Ống lót bằng đồng tự bôi trơn có khả năng chịu tải cao
Chống mài mòn Oilless Bushing SPF với hiệu suất tuyệt vời

Vòng bi than chì bằng đồng được bán ống lót bôi trơn

Hợp kim đồng thau có gắn ống lót bôi trơn rắn Khả năng chịu tải cực cao, chống mài mòn tốt và giảm ma sát Thích hợp cho ... Chất liệu, CuZn24AL6.



Mô tả Sản phẩm

Ống lót hợp kim đồng thau tự bôi trơn SPB

Hợp kim đồng thau với ống lót bôi trơn rắn nhúng nhằm mục đích mở các khoang có kích thước phù hợp và sắp xếp có trật tự trên bề mặt ma sát kim loại của ma trận ống lót.Nó được nhúng một chất bôi trơn rắn đúc có đặc tính tự bôi trơn độc đáo trong các khoang (diện tích chất bôi trơn rắn thường chiếm 25% -35% diện tích ma sát) và được làm bằng ống lót tự bôi trơn.

Nó đã được sử dụng trong luyện kim của máy đúc liên tục, thiết bị cán, máy khai thác mỏ, đóng tàu, tua bin khí và các nhiệt độ cao, tải trọng cao, tải nặng tốc độ thấp và các dịp khác.

MỤC SỐ=SPB-XX XX XX
Độ dài ID OD

Cuộc điều tra

Đường kính trục Kích thước (mm) Chiều dài (Dung saiCuZn24AL6 Ống lót hợp kim đồng thau tự bôi trơn SPB 0) NHẬN DẠNG OD Máy giặt giao phối SPW
NHẬN DẠNG OD số 8 10 12 15 16 20 25 30 35 40 50 60 70 80 100 120 130 140 150
Ød TOL ØD TOL SPB SPB SPB SPB SPB SPB SPB SPB SPB SPB SPB SPB SPB SPB SPB SPB SPB SPB SPB
số 8 số 8 +0,028 12 +0,008 -0.81208 -081210 -081212 -081215                               số 8 12 ------
+0,013 +0,007
10 10   14   -101408 -101410 -101412 -101415   -101420                           10 14 -1003

12 12 +0,034 18   -121808 -121810 -121812 -121815 -121816 -121820 -121825 -121830                       12 18 -1203
+0,016
13 13   19 +0,021   -131910 -131912 -131915   -131920                           13 19 -1303
  +0,008
14 14   20     -142010 -142012 -142015   -142020 -142025 -142030                       14 20 -1403

15 15   21     -152110 -152112 -152115 -152116 -152120 -152125 -152130                       15 21 -1503

16 16   22     -162210 -162212 -162215 -162216 -162220 -162225 -162230 -162235 -162240                   16 22 -1603

18 18   24       -182412 -182415 -182416 -182420 -182425 -182430                       18 24 -1803

20 20 +0,041 28     -202810 -202812 -202815 -202816 -202820 -202825 -202830 -202835 -202840 -202850                 20 28 -2005
+0,02
20   30           -203016 -203020 -203025 -203030 -203035 -203040                   20 30 "
25 25   33 +0,025     -253312 -253315 -253316 -253320 -253325 -253330 -253335 -253340 -253350 -253360               25 33 -2505
+0,009
25   35       -253512 -253515 -253516 -253520 -253525 -253530 -253535 -253540 -253550                 25 35 "
30 30   38       -303812 -303815   -303820 -303825 -303830 -303835 -303840 -303850 -303860               30 38 -3005
30   40       -304012 -304015   -304020 -304025 -304030 -304035 -304040 -304050 -304060               30 40 "
31,5 31,5 +0,05 40                 -314030   -314040                   31,5 40 ------
+0,025
35 35   44               -354425 -354430 -354435 -354440 -354450 -354460               35 44 -3505
35   45             -354520 -354525 -354530 -354535 -354540 -354550 -354560               35 45 "
40 40   50         -405015   -405020 -405025 -405030 -405035 -405040 -405050 -405060 -405070 -405080           40 50 -4007
40   55 +0,03               -405530 -405535 -405540 -405550 -405560               40 55 "
+0,011
45 45   55                 -455530 -455535 -455540 -455550 -455560               45 55 -4507
45   56                 -455630 -455635 -455640 -455650 -455660               45 56 "
45   60                 -456030 -456035 -456040 -456050 -456060 -456070 -456080           45 60 "
50 50   60             -506020   -506030 -506035 -506040 -506050 -506060 -506070 -506080           50 60 -5008
50   62                 -506230 -506235 -506240 -506250 -506260 -506270             50 62 "
50   65                 -506530   -506540 -506550 -506560 -506570 -506580 -5065100         50 65 "
55 55 +0,06 70                 -557030 -557035 -557040 -557050 -557060 -557070             55 70 -5508
+0,03
60 60   74                 -607430 -607435 -607440 -607450 -607460 -607470 -607480           60 74 -6008
60   75                 -607530 -607535 -607540 -607550 -607560 -607570 -607580 -6075100         60 75 "
63 63   75                         -637560 -637570 -637580           63 75 ------
65 65   80                     -658040 -658050 -658060 -658070 -658080           65 80 -6508
70 70   85 +0,035               -708530 -708535 -708540 -708550 -708560 -708570 -708580 -7085100         70 85 -7010
+0,013
70   90                       -709050 -709060 -709070 -709080           70 90 "
75 75   90                       -759050 -759060 -759070 -759080 -7090100         75 90 -7510
75   95                         -759560 -759570 -759580 -7595100         75 95 "
80 80   96                     -809640 -809650 -809660 -809670 -809680 -8096100 -8096120       80 96 -8010
80   100                     -8010040 -8010050 -8010060 -8010070 -8010080 -80100100 -80100120   -80100140   80 100 "
90 90 +0,071 110                       -9011050 -9011060   -9011080 -90110100 -90110120       90 110 -9010
+0,036
100 100   120                       -10012050 -10012060 -10012070 -10012080 -100120100 -100120120   -100120140   100 120 -10010

110 110   130 +0,04                     -11013050   -11013070 -11013080 -110130100 -110130120       110 130 ------
+0,015
120 120   140                           -12014070 -12014080 -120140100 -120140120   -120140140   120 140 -12010
125 125 +0,083 145                               -125140100 -125145120       125 145 ------
+0,043
130 130   150                             -13015080 -130150100   -130150130     130 150 ------

140 140   160                               -140160100     -140160140   140 160 ------

150 150   170                             -15017080 -150170100       -150170150 150 170 ------

160 160   180                             -16018080 -160180100       -160180150 160 180 ------


Được đúc ly tâm, ống lót bằng đồng được gia công tùy chỉnh, vòng đệm, tấm chống mài mòn.Hướng dẫn miễn phí.Loại ống lót: Ống lót bằng đồng, tấm đồng

Bán trực tuyến Vòng bi bọc ngoài bằng đồng đúc C93200 (Trơn)



oilless bush



Ống lót tay áo bằng đồng cắm than chì tiêu chuẩn

Vật liệu hợp kim

Người mẫu JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Cấp
Thương hiệu Trung Quốc
GB1776-87
ZCuZn25
AI6Fe3Mn3
ZCuSn6Zn6Pb3 ZCuAI10Fe3 ZCuSu10P1 Thép + ZCuSn6Zn6Pb3 HT250 GCr15
Quốc tế
ISO1338
GCuZn25
AI6Fe3Mn3
GCuSn6Zn6Pb3 GCuAI10Fe3 CuSn12 Thép + CuSn6Zn6Pb3Fe3Ni5 - B1
nước Đức
DIN
G-CuZn25
AI5
GB-CuSn5Zn5Pb5 GB-CuAI10Ni GB-CuSn10 Thép+CuSn6Zn6Pb3Ni - 100Cr6
tiếng Nhật
JIS
HBsC4 BC6 AIBC3 BC3 BC6 FC250 SUJ2
Hoa Kỳ
ASTM/UNS
C86300 C83600 C95500 C90800 C83600 Lớp40 52100
Tiêu chuẩn anh HTB2 LG2 AB1 PB4 LG2 - -

Thành phần hóa học hợp kim vật liệu

nguyên tố hóa học JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Cu ( % ) Nghỉ ngơi Nghỉ ngơi Nghỉ ngơi - -
Sn ( % ) - 6 - 10 6 - -
Zn ( % ) 25 6 - - 6 - -
Ni ( % ) - - - - - - -
AI ( % ) 6 - 10 - - - -
Fe ( %) 3 - 3 - - Nghỉ ngơi Nghỉ ngơi
Mn ( % ) 3 - - - - 0,905 - 1,3 0,20 - 0,40
Cr ( %) - - - - - - 1,30 - 1,65
C ( % ) - - - - - 2,5 - 4 0,95 - 1,05
Si ( % ) - - - - - 1,0 - 1,3 0,15 -0,35
Pb ( % ) - 3 - - 3 - -

Các thông số kỹ thuật

Hiệu suất JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Tải trọng tối đa P ( N/mm2 ) 100 60 70 60 250
Tốc độ tối đa V ( m/s ) Dầu khô0,45 2 2 0,5 0,1
PV tối đa ( N/mm²·m/s ) 3,8 0,5 0,6 0,8 2,5
Mật độ ρ( g/cmsup3 ) 8,0 8,0 7,6 7.3 7,8
Độ bền kéo (N/mm2) > 600 > 250 > 500 > 250 > 1500
Độ giãn dài ( %) > 10 > 4 > 10 - -
Độ cứng (HB) > 210 > 80 > 80 > 160 HRC> 55
Nhiệt độ tối đa ( oC ) 300 350 300 400 350
Hệ số ma sát.( μ ) Dầu bôi trơn: 0,03 Ma sát (khô): 0,16



Ống lót bằng đồng được cắm than chì tiêu chuẩn là để mở các khoang có kích thước phù hợp và sắp xếp có trật tự trên bề mặt ma sát kim loại của ma trận ổ trục, sau đó nhúng chất bôi trơn rắn đúc có đặc tính tự bôi trơn độc đáo vào các khoang (khu vực bôi trơn rắn nói chung là 25% diện tích ma sát -35%) và được làm bằng vòng bi tự bôi trơn.

Thân đế của ống lót tay áo bằng đồng cắm than chì tiêu chuẩn phải được xác định theo điều kiện làm việc của ổ trục.Các vật liệu được sử dụng phổ biến hơn là đồng thau cường độ cao, đồng thiếc, đúc, v.v.Có hai loại vật liệu bôi trơn rắn nhúng chính, một loại là chì đen tự nhiên, than chì nhân tạo và tổng hợp MoS2, và loại còn lại được tổng hợp với PTFE làm ma trận.Theo điều kiện vận hành riêng của ổ trục, sự kết hợp giữa các chất nền kim loại khác nhau và chất bôi trơn rắn nhúng có thể đảm bảo rằng sản phẩm có thể đáp ứng các nhu cầu đặc biệt về các điều kiện vận hành nhiệt độ, tải trọng, chuyển động và phương tiện khác nhau, đồng thời đảm bảo hoạt động ổn định và đáng tin cậy.



OILLESS BUSHES

1. Không cần thiết bị cấp dầu, lỗ phun dầu, xử lý rãnh dầu

2. Giảm chi phí vận hành

3. Giảm thời gian thiết kế

4. Tái chế dầu nhớt và bảo vệ môi trường

Chất bôi trơn rắn
chất bôi trơn Đặc trưng Ứng dụng tiêu biểu
SL1 Than chì+thêm Khả năng chống lại các cuộc tấn công hóa học tuyệt vời và ma sát thấp. Giới hạn nhiệt độ 400oC Bộ dành cho máy móc thông thường và trong môi trường khí quyển
SL4 PTFE+Phụ gia Ma sát thấp nhất và khả năng bôi trơn bằng nước tốt, Temp.giới hạn 300oC Tàu, tuabin thủy lực, tuabin khí, v.v.



Ống lót tự bôi trơn, Nhà cung cấp ống lót không dầu từ Trung Quốc



Chúng tôi là nhà sản xuất và cung cấp hàng đầu về Ống lót không dầu và sản phẩm của chúng tôi có chất lượng tốt.



Ống lót không dầu, được tích hợp vào chất bôi trơn rắn không có dầu, là một loại hợp kim đồng rắn mới, được tích hợp đồng nhất với chất bôi trơn rắn trong thân của nó.

Nó phá vỡ giới hạn của ổ trục chung, khả năng bôi trơn của nó phụ thuộc vào màng dầu.

Vì vậy nó phù hợp với nhiệt độ cao, sử dụng nhiều, chống ăn mòn hoặc khi dầu khó nhập.

Hiệu suất của nó tăng gấp đôi cả về độ cứng và ma sát mài mòn.

Hiện nay nó được ứng dụng rộng rãi trong các máy đúc liên tiếp, con lăn thép trong luyện kim, máy khoáng sản, tàu thủy, tua bin hơi nước, tua bin thủy lực và máy ép phun nhựa.





Ống lót tay áo bằng than chì bằng đồng JDB (không dầu) dài 50 x 62 x 50 mm




Ống lót vòng bi mặt bích không dầu, vật liệu JDB được làm bằng kim loại đúc bằng đồng chắc chắn với chất bôi trơn rắn đặc biệt được nhúng.Kim loại cơ bản có khả năng chịu tải cao và chất bôi trơn rắn mang lại khả năng tự bôi trơn.Ống lót ổ trục bọc mặt bích không dầu cho thấy hiệu suất tuyệt vời mà không cần bôi trơn trước trong điều kiện nhiệt độ cực cao/thấp hơn với tốc độ thấp.Vật liệu này cung cấp giải pháp vòng bi không cần bảo trì, đặc biệt khi chịu tải trọng cao, chuyển động dao động không liên tục.

Ống lót ổ trục bọc mặt bích không dầu có thể được sử dụng trong môi trường khô, nhiệt độ cao, áp suất cao, ăn mòn, nước hoặc các môi trường hóa học khác khi không thể đưa dầu vào.

Ống lót vòng bi mặt bích không dầu được sử dụng rộng rãi trong dòng sản phẩm ô tô, kỹ thuật nước, cửa đập, công nghiệp nhựa, máy đúc liên tiếp, con lăn thép trong ngành luyện kim, máy khoáng sản, máy phát điện tuabin tàu thủy, tua bin thủy lực và máy ép phun.



Bushing không dầu - Lựa chọn, cấu hình, đặt hàng.Viiplus giao hàng đúng hẹn và đưa ra mức giá hợp lý.

Ống lót không dầu của chúng tôi là giải pháp hoàn hảo cho các dự án không thể dễ dàng cung cấp chất bôi trơn hoặc nơi chất bôi trơn thông thường có thể bị cacbon hóa.



Liên hệ với chúng tôi - Nhà cung cấp ống lót không dầu
Để đặt câu hỏi hoặc yêu cầu một danh mục vòng bi bạc lót không dầu, hãy liên hệ ngay hôm nay!

(Đồng có nhúng than chì)





Định nghĩa Ống lót không dầu (Ống lót không dầu là gì?)



Ống lót không dầu, hay phổ biến hơn là ổ trục trượt và ổ trục trượt, là loại ổ trục đơn giản nhất, chỉ bao gồm một bề mặt ổ trục và không có bộ phận lăn.





Ống lót không dầu có thể đề cập đến vòng bi hoặc chỉ là "vòng" không cần bôi trơn định kỳ - bởi vì chất bôi trơn như than chì dạng bột được tích hợp vào vật liệu làm nên vòng bi.Chúng còn được gọi là Ống lót bằng đồng than chì nhúng và có 20-25% than chì chèn trên tường / bề mặt giúp bôi trơn mọi lúc, đồng thời làm giảm hệ số ma sát.



Những ống lót không dầu này phù hợp với môi trường khô có nguy cơ nhiễm bẩn, các ứng dụng ẩm ướt nơi có độ ẩm cao và các ứng dụng mà ổ trục ở vị trí không thể tiếp cận được.



graphite bronze bushing, oilless bushing



Ống lót không dầu, Ống lót tay áo không cần bảo trì



Chúng tôi là nhà sản xuất và cung cấp hàng đầu về Ống lót không dầu và sản phẩm của chúng tôi có chất lượng tốt.

Ống lót bằng đồng không dầu là loại mới được làm bằng hợp kim đồng chắc chắn và được nhúng đồng đều trong vỏ bôi trơn rắn của nó.

Ống lót không dầu thích hợp với nhiệt độ cao, tải nặng, ăn mòn hoặc những nơi khó đưa dầu vào.





Chỉ định Số Phần theo ID, OD và Độ dài được yêu cầu.(ví dụ) ID là 50mm, OD là 62mm và chiều dài là 50mm.

-Ống lót bằng đồng không dầu - Hợp kim đồng thẳng, tiêu chuẩn



Vật liệu ống lót không dầu


Chất liệu: Hợp kim đồng thau có độ bền kéo cao
Chất bôi trơn rắn nhúng



Tính năng ống lót không dầu



●Ống lót không dầu có thể sử dụng được mà không cần bôi trơn.

●Ống lót không dầu Thể hiện hiệu suất cao khi vận hành ở tải trọng cao và tốc độ thấp.

●Ống lót không dầu Thể hiện khả năng chống mài mòn vượt trội trong các ứng dụng hiếm khi tạo ra màng dầu như chuyển động tịnh tiến, dao động, khởi động và dừng thường xuyên, v.v.

●Ống lót không dầu có khả năng kháng hóa chất và chống ăn mòn vượt trội.

●Các sản phẩm ống lót không dầu tiêu chuẩn có nhiều kích cỡ khác nhau.



Dữ liệu kỹ thuật ống lót không dầu



Tỉ trọng   8,2g/cm3
Sức căng   >=755N/mm2
Độ bền chống nén   >=400~500KJ/m3
độ cứng   >=200HB
Áp suất tải tối đa   100N/mm2
Tốc độ giới hạn   0,5m/giây
Giới hạn giá trị PV   1,65N/mm2.m/s
Hệ số ma sát Dầu bôi trơn 0,03
Ma sát khô 0,16
Nhiệt độ làm việc   -40~+300°C





Vui lòng kiểm tra kiểu/kích thước/thông số kỹ thuật trong dòng Ống lót không dầu - Sản phẩm ống lót bằng đồng than chì - Hợp kim đồng thẳng, tiêu chuẩn.



Đặc điểm kỹ thuật Bushing không dầu

graphite bronze bushing, oilless bushing

Loại ống lót không dầu Thẳng Loại kim loại Hợp kim đồng thau có độ bền kéo cao
Nội Dia.LÀM) 50 Đường kính ngoài.LÀM) 62
Chiều dài tổng thể L(mm) 50 Tối đa.Phạm vi giá trị PV cho phép (N/mm2·m/s) 1,1 ~ 2,0
Tối đa.Giá trị PV cho phép (N/mm2·m/s) 1.16 Tải trọng tối đa cho phép (N/mm2) 20.3
Vận tốc tối đa cho phép (m/s) 0,35 Lỗ gắn vừa vặn H7
Phạm vi nhiệt độ hoạt động (° C) -40~150 Phạm vi nhiệt độ hoạt động (Không bôi trơn) Tối thiểu -40
Phạm vi nhiệt độ hoạt động (Không bôi trơn) Max 150 Phạm vi nhiệt độ hoạt động (Thông thường) Tối thiểu -40
Phạm vi nhiệt độ hoạt động (Thông thường) Max 200 - -



Dịch vụ ống lót thẳng không dầu



Tình trạng bôi trơn Khô bôi trơn định kỳ
Phạm vi nhiệt độ dịch vụ oC -40~+300 -40~+150
Tối đa cho phépáp suất PN/mm{2 kgf/cm2} 29(150){296(1,530)}
Tối đa cho phépvận tốc V m/{sm/phút} 0,50{30} 1,00{60}
Tối đa cho phépGiá trị PV N/mm2・m/{s kgf/cm2・m/phút} 1,65{1.010} 3,25{1.990}


*Các giá trị trong ngoặc là áp suất ổ trục tĩnh, là áp suất ổ trục trong các ứng dụng không có chuyển động hoặc rất nhỏ
chuyển động (≦ 0,0017m/s[0,1m/phút]).


Độ chính xác gia công ống lót không dầu



NHẬN DẠNG

OD

Chiều dài

lớp 7 đến lớp 8

lớp 6 đến lớp 7

lớp 8 đến lớp 9



Các lớp học ở đây đều theo tiêu chuẩn JIS.Sản phẩm này thể hiện hiệu suất thỏa đáng ở độ nhám bề mặt trượt từ Rz6,3 đến 12,5μm.



Kích thước Bushing không dầu (Đường kính trong của Bushing 50mm)



oilless bushing dimention



Dung sai kích thước ống lót không dầu

Oilless bushing size



●Áp dụng cho chuyển động quay, dao động và chuyển động tịnh tiến.
●Không sử dụng dưới nước.
●Ống lót ID 63mm có thể được sử dụng làm trục trung gian
ống lót cho xi lanh thủy lực.


Tay áo bằng đồng cắm than chì JDB1/2/3/4/5

Vật liệu hợp kim

Người mẫu JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Cấp
Thương hiệu Trung Quốc
GB1776-87
ZCuZn25
AI6Fe3Mn3
ZCuSn6Zn6Pb3 ZCuAI10Fe3 ZCuSu10P1 Thép + ZCuSn6Zn6Pb3 HT250 GCr15
Quốc tế
ISO1338
GCuZn25
AI6Fe3Mn3
GCuSn6Zn6Pb3 GCuAI10Fe3 CuSn12 Thép + CuSn6Zn6Pb3Fe3Ni5 - B1
nước Đức
DIN
G-CuZn25
AI5
GB-CuSn5Zn5Pb5 GB-CuAI10Ni GB-CuSn10 Thép+CuSn6Zn6Pb3Ni - 100Cr6
tiếng Nhật
JIS
HBsC4 BC6 AIBC3 BC3 BC6 FC250 SUJ2
Hoa Kỳ
ASTM/UNS
C86300 C83600 C95500 C90800 C83600 Lớp40 52100
Tiêu chuẩn anh HTB2 LG2 AB1 PB4 LG2 - -



Thành phần hóa học hợp kim vật liệu

nguyên tố hóa học JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Cu ( % ) Nghỉ ngơi Nghỉ ngơi Nghỉ ngơi - -
Sn ( % ) - 6 - 10 6 - -
Zn ( % ) 25 6 - - 6 - -
Ni ( % ) - - - - - - -
AI ( % ) 6 - 10 - - - -
Fe ( %) 3 - 3 - - Nghỉ ngơi Nghỉ ngơi
Mn ( % ) 3 - - - - 0,905 - 1,3 0,20 - 0,40
Cr ( %) - - - - - - 1,30 - 1,65
C ( % ) - - - - - 2,5 - 4 0,95 - 1,05
Si ( % ) - - - - - 1,0 - 1,3 0,15 -0,35
Pb ( % ) - 3 - - 3 - -



Các thông số kỹ thuật

Hiệu suất JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Tải trọng tối đa P ( N/mm2 ) 100 60 70 60 250
Tốc độ tối đa V ( m/s ) Dầu khô0,45 2 2 0,5 0,1
PV tối đa ( N/mm²·m/s ) 3,8 0,5 0,6 0,8 2,5
Mật độ ρ( g/cmsup3 ) 8,0 8,0 7,6 7.3 7,8
Độ bền kéo (N/mm2) > 600 > 250 > 500 > 250 > 1500
Độ giãn dài ( %) > 10 > 4 > 10 - -
Độ cứng (HB) > 210 > 80 > 80 > 160 HRC> 55
Nhiệt độ tối đa ( oC ) 300 350 300 400 350
Hệ số ma sát.( μ ) Dầu bôi trơn: 0,03 Ma sát (khô): 0,16



Ống lót bằng đồng không dầu có kích thước theo hệ mét



Bảng kích thước ống lót không dầu


NHẬN DẠNG OD

Chiều dài L Dung sai -0,1

-0,3

φd Sức chịu đựng φD Sức chịu đựng số 8 10 12 15 16 19 20 25
6

+0,022

+0,010

10

+0,015

+0,006

061008 061010 061012
số 8

+0,028

+0,013

12

+0,018

+0,007

081208 081210 081212 081215
10

+0,028

+0,013

14

+0,018

+0,007

101408 101410 101412 101415     101420
12

+0,034

+0,016

18

+0,018

+0,007

121808 121810 121812 121815 121816 121819 121820 121825
13

+0,034

+0,016

19

+0,021

+0,008

  131910 131912 131915     131920 131925
14

+0,034

+0,016

20

+0,021

+0,008

  142010 142012 142015     142020 142025
15

+0,034

+0,016

21

+0,021

+0,008

  152110 152112 152115 152116   152120 152125
16

+0,034

+0,016

22

+0,021

+0,008

  162210 162212 162215 162216 162219 162220 162225
17

+0,034

+0,016

23

+0,021

+0,008

      172315
18

+0,034

+0,016

24

+0,021

+0,008

  182410 182412 182415 182416   182420 182425
19

+0,041

+0,020

26

+0,021

+0,008

      192615     192620
20

+0,041

+0,020

28

+0,021

+0,008

  202810 202812 202815 202816 202819 202820 202825
20

+0,041

+0,020

30

+0,021

+0,008

  203010 203012 203015 203016   203020 203025
22

+0,041

+0,020

32

+0,025

+0,009

    223212 223215     223220 223225
25

+0,041

+0,020

33

+0,025

+0,009

    253312 253315 253316   253320 253325
25

+0,041

+0,020

35

+0,025

+0,009

    253512 253515 253516   253520 253525
28

+0,041

+0,020

38

+0,025

+0,009

            283820 283825
30

+0,041

+0,020

38

+0,025

+0,009

    303812 303815     303820 303825
30

+0,041

+0,020

40

+0,025

+0,009

    304012 304015     304020 304025
31,5

+0,050

+0,025

40

+0,025

+0,009


32

+0,050

+0,025

42

+0,025

+0,009

            324220
35

+0,050

+0,025

44

+0,025

+0,009

            354420 354425
35

+0,050

+0,025

45

+0,025

+0,009

            354520 354525
38

+0,050

+0,025

48

+0,025

+0,009


40

+0,050

+0,025

50

+0,025

+0,009

      405015     405020 405025
40

+0,050

+0,025

55

+0,030

+0,011

      405515
45

+0,050

+0,025

55

+0,030

+0,011


45

+0,050

+0,025

56

+0,030

+0,011


45

+0,050

+0,025

60

+0,030

+0,011



*Dung sai ID sau khi lắp báo chí chỉ mang tính chất tham khảo.


(ví dụ) ID là 50mm, OD là 62mm và chiều dài là 50mm.
NHẬN DẠNG OD

Chiều dài L Dung sai -0,1

-0,3

φd Sức chịu đựng φD Sức chịu đựng 20 30 35 40 50 60 70 80
50

+0,050

+0,025

60

+0,030

+0,011

506020 506030 506035 506040 506050 506060 506070 506080
50

+0,050

+0,025

62

+0,030

+0,011

  506230 506235 506240 506250 506260 506270 506280
50

+0,050

+0,025

65

+0,030

+0,011

  506530   506540 506550 506560 506570 506580
55

+0,060

+0,030

70

+0,030

+0,011

  557030 557035 557040 557050 557060 557070
60

+0,060

+0,030

74

+0,030

+0,011

  607430 607435 607440 607450 607460 607470 607480
60

+0,060

+0,030

75

+0,030

+0,011

  607530 607535 607540 607550 607560 607570 607580
63

+0,060

+0,030

75

+0,030

+0,011

          637560 637570 637580
65

+0,060

+0,030

80

+0,030

+0,011

      658040 658050 658060 658070 658080
70

+0,060

+0,030

85

+0,035

+0,013

  708530 708535 708540 708550 708560 708570 708580
70

+0,060

+0,030

90

+0,035

+0,013

        709050 709060 709070 709080
75

+0,060

+0,030

90

+0,035

+0,013

        759050 759060 759070 759080
75

+0,060

+0,030

95

+0,035

+0,013

          759560 759570 759580
80

+0,060

+0,030

96

+0,035

+0,013

      809640 809650 809660 809670 809680
80

+0,060

+0,030

100

+0,035

+0,013

      8010040 8010050 8010060 8010070 8010080
85

+0,071

+0,036

100

+0,035

+0,013

          8510060   8510080
90

+0,071

+0,036

110

+0,035

+0,013

        9011050 9011060   9011080
100

+0,071

+0,036

120

+0,035

+0,013

        10012050 10012060 10012070 10012080
110

+0,071

+0,036

130

+0,040

+0,015

        11013050   11013070 11013080
120

+0,071

+0,036

140

+0,040

+0,015

            12014070 12014080
125

+0,083

+0,043

145

+0,040

+0,015


130

+0,083

+0,043

150

+0,040

+0,015

              13015080
140

+0,083

+0,043

160

+0,040

+0,015


150

+0,083

+0,043

170

+0,040

+0,015

              15017080
160

+0,083

+0,043

180

+0,040

+0,015

              16018080
170

+0,083

+0,043

190

+0,046

+0,017


180

+0,083

+0,043

200

+0,046

+0,017


190

+0,096

+0,050

210

+0,046

+0,017


200

+0,096

+0,050

230

+0,046

+0,017



*Dung sai kích thước là giá trị được đo ở +25oC.



Ống lót không dầu có sẵn





Ống lót không dầu theo hệ mét và ống lót bằng đồng không dầu đế quốc được sản xuất theo đơn đặt hàng: dạng ống lót tiêu chuẩn với kích thước đặc biệt, ống lót nửa, hình dạng đặc biệt thu được bằng cách dập hoặc vẽ sâu, thiết kế ống lót tùy chỉnh



Ứng dụng điển hình của Bushing không dầu



Sản phẩm được sử dụng rộng rãi trong máy cán đúc liên tục, máy khai thác mỏ, máy vận chuyển, tua bin, máy phun, khuôn tự động
và như thế.


1. Sử dụng ống lót không dầu cho tốc độ thấp tải cao và tự bôi trơn.như ống lót cửa đập và cửa nước, ống lót tuabin thủy lực, v.v.
2. Sử dụng ống lót không dầu cho nhiệt độ cao.chẳng hạn như máy móc nhà máy sắt thép, v.v.
3. Sử dụng ống lót bằng đồng than chì không dầu cho sản xuất ô tô, như dây chuyền lắp ráp, dây chuyền ép, dây chuyền băng tải, v.v.
4. Sử dụng ống lót bằng đồng không dầu cho các máy móc hạng nặng như máy cán thép, máy phun, khuôn ép, v.v.
5. Ống lót không dầu cũng được sử dụng cho máy hóa chất, máy chế biến thực phẩm, nhà máy giấy, máy dệt, v.v.



Ống lót không dầu được sử dụng trong máy ép phun



oilless bushing in Injection molding machine







● Ống lót không dầu cho thanh chuyển đổi









● Ống lót bằng đồng không dầu cho thanh giằng







● Tấm lót không dầu cũng dành cho tấm di động và bàn phun





Ứng dụng ống lót không dầu cho khuôn



-ép phun

oilless bushings application-Injection Moulding









1. Ống dẫn hướng



2. Ống lót dẫn hướng đẩy



3. Đường ray dẫn hướng



4. Khối hướng dẫn



5. Tấm dưới



6. Ống dẫn hướng



7. Ống lót ván khuôn





-Cam Mặt bích Chết



oilless bushings application-Cam Flange Die







1. Tấm đeo



2. Tấm hành trình cam



3. Tấm Cám Trên



4. Khối bên cam



5. Tấm bên cam



6. Tấm phản hồi dương cam



7. Cây bụi hướng dẫn



8. Tấm hành trình cam







Ống lót bằng đồng không dầu Viiplus được sử dụng trong nhiều ứng dụng



bearing and bushing application







Bất kể vật liệu và thông số kỹ thuật của ống lót không dầu bằng đồng nào, bất kể hình dạng hoặc kích thước tiêu chuẩn của ống lót không dầu, nếu có thể về mặt vật lý, chúng tôi đều có thể chế tạo được.



Viiplus là một trong những nhà cung cấp ống lót không dầu có kinh nghiệm nhất, nếu bạn muốn tải xuống danh mục ống lót không dầu, hãy liên hệ với chúng tôi ngay!




CHÚNG TÔI LÀ CHUYÊN NGHIỆP

NHÀ SẢN XUẤT VÀ CUNG CẤP XE TẢI KHÔNG DẦU

Chào mừng bạn đến liên hệ với chúng tôi!
Nếu bạn có bất kỳ câu hỏi nào, xin vui lòng liên hệ với chúng tôi, bạn luôn được chào đón, cảm ơn bạn!
