| Tên thương hiệu: | VIIPLUS |
| Số mẫu: | ống lót không dầu |
| MOQ: | Có thể thương lượng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | Ống xích graphite, Trung Quốc, nhà sản xuất, nhà cung cấp, nhà máy, bán buôn, Ống xích tạp chí kim l |

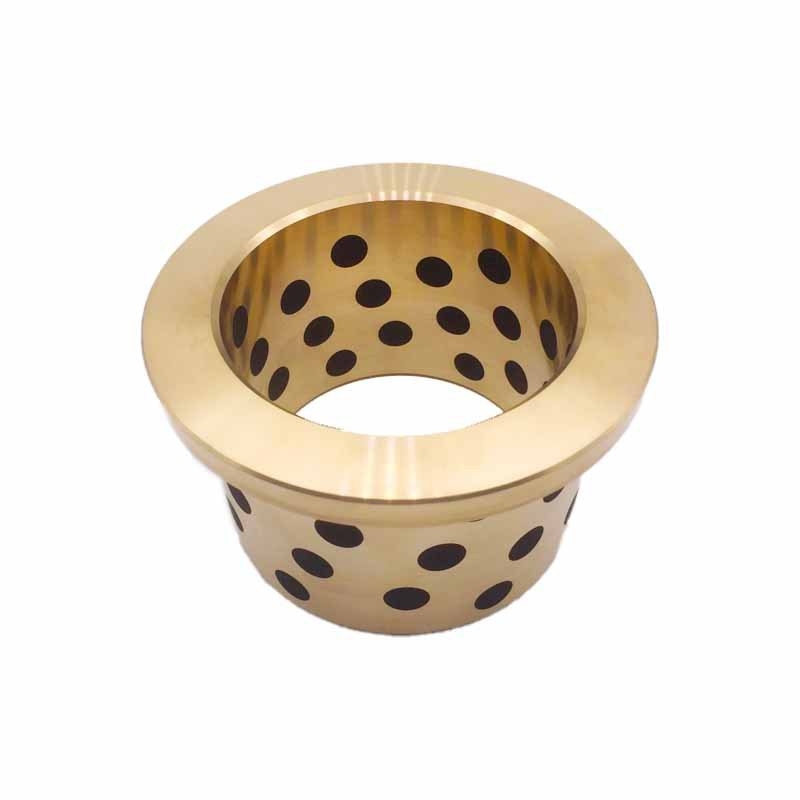

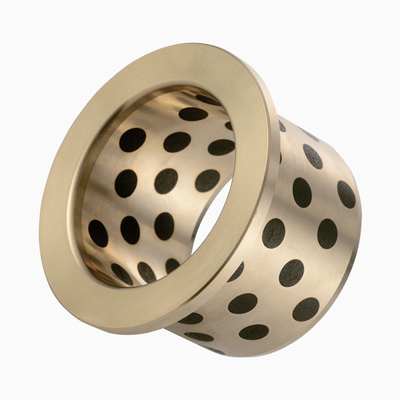

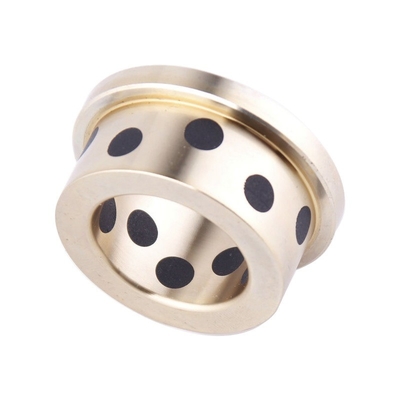

Ống lót SPF, được làm từ hợp kim đồng thau Graphite CuZn25Al5, là các thành phần được thiết kế chính xác để mang lại khả năng chống mài mòn và đặc tính tự bôi trơn đặc biệt. Sự kết hợp độc đáo của graphite, đồng, kẽm và nhôm trong hợp kim tạo ra bề mặt có độ bền cao và ma sát thấp, đảm bảo hoạt động trơn tru và hiệu quả trong nhiều ứng dụng công nghiệp khác nhau.
Bản chất tự bôi trơn của các ống lót này loại bỏ nhu cầu bôi trơn thường xuyên, giảm đáng kể yêu cầu bảo trì và chi phí vận hành. Hàm lượng than chì hoạt động như một chất bôi trơn tự nhiên, cung cấp một lớp màng bôi trơn liên tục giúp giảm ma sát và mài mòn.
Vật liệu hợp kim đồng thau CuZn25Al5 được lựa chọn vì khả năng chống ăn mòn và tính chất cơ học tuyệt vời, đảm bảo tuổi thọ lâu dài ngay cả trong môi trường khắc nghiệt. Việc sản xuất chính xác các ống lót đảm bảo vừa vặn hoàn hảo và hiệu suất tối ưu trong các ứng dụng chịu mài mòn cao.
Khi sử dụng trong máy móc, thiết bị hoặc phương tiện, Ống lót SPF Graphite CuZn25Al5 Brass Alloy cung cấp giải pháp đáng tin cậy và tiết kiệm chi phí để duy trì hoạt động trơn tru và hiệu quả. Chúng là lựa chọn lý tưởng cho các ứng dụng công nghiệp đòi hỏi khả năng chống mài mòn cao và đặc tính tự bôi trơn.
Ống lót & Vòng bi không dầu - Ống lót bằng đồng thau CuZn25Al5 Graphite
Ống lót và vòng bi không dầu - Vỏ đồng với các ổ trục bằng than chì
Ống lót và vòng bi không dầu - Ống lót bằng đồng tiết kiệm thời gian và tiền bạc
Ống lót và vòng bi không dầu - Nhiều loại và nhiều lựa chọn
Ống lót và vòng bi không dầu - Dịch vụ khách hàng chuyên nghiệp
SPF-0610
SPF-0612
SPF-0810
SPF-0812
SPF-0815
SPF-10080
SPF-100100
SPF-1010
SPF-1012
SPF-1015
SPF-1017
SPF-1020
SPF-12080
SPF-120100
SPF-1210
SPF-1212
SPF-1215
SPF-1220
SPF-1225
SPF-1230
SPF-13080
SPF-130100
SPF-1310
SPF-1312
SPF-1315
SPF-1320
SPF-1325
SPF-1330
SPF-14080
SPF-140100
SPF-1415
SPF-1420
SPF-1425
SPF-150100
SPF-150120
SPF-1510
SPF-1512
SPF-1515
SPF-1520
SPF-1525
SPF-1530
SPF-160100
SPF-160120
SPF-1612
SPF-1615
SPF-1618
SPF-1620
SPF-1623
SPF-1625
SPF-1630
SPF-1635
SPF-1640
SPF-1815
SPF-1820
SPF-1825
SPF-1830
SPF-1835
SPF-1840
SPF-2015
SPF-2020
Vòng bi đúc đồng C93200 (trơn) Bán trực tuyến
Vật liệu hợp kim
| Người mẫu | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cấp Thương hiệu Trung Quốc GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Thép+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Quốc tế Tiêu chuẩn ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Thép+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Đức ĐẠI HỌC |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Thép+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Tiếng Nhật Tiêu chuẩn Nhật Bản |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Hoa Kỳ ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Lớp 40 | 52100 |
| Tiêu chuẩn Anh | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Thành phần hóa học hợp kim vật liệu
| Nguyên tố hóa học | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Đồng ( %) | Nghỉ ngơi | Nghỉ ngơi | Nghỉ ngơi | - | - | ||
| Sn ( %) | - | 6 | - | 10 | 6 | - | - |
| Kẽm ( %) | 25 | 6 | - | - | 6 | - | - |
| Ni ( %) | - | - | - | - | - | - | - |
| AI ( %) | 6 | - | 10 | - | - | - | - |
| Sắt ( %) | 3 | - | 3 | - | - | Nghỉ ngơi | Nghỉ ngơi |
| Mn ( %) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( %) | - | - | - | - | - | - | 1,30 - 1,65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si ( %) | - | - | - | - | - | 1.0 - 1.3 | 0,15 -0,35 |
| Chì ( %) | - | 3 | - | - | 3 | - | - |
Thông số kỹ thuật
| Hiệu suất | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Tải trọng tối đa P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Tốc độ tối đa V ( m/s ) | Khô0.4 dầu5 | 2 | 2 | 0,5 | 0,1 | ||
| Tối đa.PV ( N/mm²·m/s ) | 3.8 | 0,5 | 0,6 | 0,8 | 2,5 | ||
| Mật độ ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Độ bền kéo ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Độ giãn dài ( %) | > 10 | > 4 | > 10 | - | - | ||
| Độ cứng ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Nhiệt độ tối đa (℃) | 300 | 350 | 300 | 400 | 350 | ||
| Hệ số ma sát ( μ ) | Bôi trơn dầu: 0,03 | Ma sát (khô): 0,16 | |||||
Ống lót ống lót bằng đồng thau cắm graphite tiêu chuẩn là để mở các khoang có kích thước phù hợp và sắp xếp có trật tự trên bề mặt ma sát kim loại của ma trận ổ trục, sau đó nhúng chất bôi trơn rắn đúc có đặc tính tự bôi trơn độc đáo vào các khoang (khu vực chất bôi trơn rắn thường chiếm 25% diện tích ma sát -35%) và được làm bằng ổ trục tự bôi trơn.
Thân đế của ống lót bằng đồng thau tiêu chuẩn có cắm graphite nên được xác định theo điều kiện làm việc của chính ổ trục. Các vật liệu được sử dụng phổ biến hơn là đồng thau cường độ cao, đồng thiếc, đúc, v.v. Có hai loại vật liệu bôi trơn rắn nhúng chính, một là chì đen tự nhiên, graphite nhân tạo và tổng hợp MoS2, và loại còn lại được tổng hợp làm ma trận. Theo các điều kiện hoạt động riêng của ổ trục, sự kết hợp của các chất nền kim loại khác nhau và chất bôi trơn rắn nhúng có thể đảm bảo rằng sản phẩm có thể đáp ứng các nhu cầu đặc biệt của các điều kiện hoạt động khác nhau về nhiệt độ, tải trọng, chuyển động và phương tiện, đồng thời đảm bảo hoạt động ổn định và đáng tin cậy.
| Chất bôi trơn rắn | ||
| Chất bôi trơn | Đặc trưng | Ứng dụng điển hình |
| SL1 Graphite+thêm | Khả năng chống chịu tuyệt vời với sự tấn công của hóa chất và ma sát thấp. Giới hạn nhiệt độ 400 ℃ | Bộ dành cho máy móc nói chung và dưới bầu khí quyển |
| SL4 +Phụ gia | Ma sát thấp nhất và bôi trơn bằng nước tốt, giới hạn nhiệt độ 300℃ | Tàu, tua bin thủy lực, tua bin khí, v.v. |
Ống lót không dầu, được tích hợp vào chất bôi trơn rắn không cần dầu, là một loại hợp kim đồng rắn mới, được tích hợp đồng nhất với chất bôi trơn rắn trong thân của nó.
Nó phá vỡ giới hạn của ổ trục chung, quá trình bôi trơn phụ thuộc vào màng dầu.
Vì vậy, nó phù hợp với nhiệt độ cao, sử dụng nhiều, chống ăn mòn hoặc khi dầu khó nhập khẩu.
Hiệu suất của nó tăng gấp đôi về cả độ cứng và khả năng chống mài mòn.
Hiện nay, nó được ứng dụng rộng rãi trong các máy đúc liên tiếp, trục cán thép trong ngành kim loại học, máy khoáng sản, tàu thủy, tua bin hơi nước, tua bin thủy lực và máy ép phun nhựa.
Ống lót ổ trục bích không dầu, vật liệu JDB được làm bằng kim loại đúc bằng đồng thau bền chắc với chất bôi trơn rắn đặc biệt được nhúng vào. Kim loại cơ bản có khả năng chịu tải trọng cao và chất bôi trơn rắn giúp tự bôi trơn. Ống lót ổ trục bích không dầu cho thấy hiệu suất tuyệt vời mà không cần bôi trơn trước trong điều kiện nhiệt độ cực cao/thấp với tốc độ thấp. Vật liệu này cung cấp giải pháp ổ trục không cần bảo dưỡng, đặc biệt là đối với tải trọng cao, chuyển động dao động không liên tục.
Ống lót ổ trục bích không dầu có thể được sử dụng trong môi trường khô, nhiệt độ cao, áp suất cao, ăn mòn, nước hoặc hóa chất khác khi không thể đưa dầu vào.
Ống lót ổ trục bích không dầu được sử dụng rộng rãi trong dây chuyền sản phẩm ô tô, kỹ thuật nước, cửa đập, công nghiệp nhựa, máy đúc liên tiếp, con lăn thép trong ngành luyện kim, máy móc khoáng sản, máy phát điện tuabin tàu thủy, tua bin thủy lực và máy ép phun.
Ống lót không dầu - Chọn, cấu hình, đặt hàng. Viiplus giao hàng đúng hẹn và cung cấp giá cả hợp lý.
Ống lót không dầu của chúng tôi là giải pháp hoàn hảo cho các dự án mà không thể dễ dàng bôi trơn hoặc chất bôi trơn thông thường có thể bị cacbon hóa.
Liên hệ với chúng tôi - Nhà cung cấp ống lót không dầu
Để tìm hiểu hoặc yêu cầu danh mục vòng bi ống lót không dầu, hãy liên hệ ngay hôm nay!
(Đồng có phủ than chì)
Ống lót không dầu, hay thường gọi là ổ trục trượt và ổ trục trượt, là loại ổ trục đơn giản nhất, chỉ bao gồm bề mặt ổ trục và không có bộ phận lăn.
Ống lót không dầu có thể đề cập đến ổ bi hoặc chỉ là "vòng" không cần bôi trơn định kỳ - vì chất bôi trơn như than chì dạng bột được kết hợp vào vật liệu tạo nên ổ bi. Chúng cũng được gọi là Ống lót bằng đồng than chì nhúng và có 20-25% chèn than chì trên thành / bề mặt giúp bôi trơn mọi lúc, đồng thời cũng làm giảm hệ số ma sát.
Những ống lót không dầu này phù hợp với môi trường khô ráo có nguy cơ nhiễm bẩn, ứng dụng ẩm ướt có độ ẩm cao và ứng dụng ổ trục ở vị trí khó tiếp cận.
Chúng tôi là nhà sản xuất và cung cấp hàng đầu về Ống lót không dầu và sản phẩm của chúng tôi có chất lượng tốt.
Ống lót bằng đồng không dầu là loại mới được làm bằng hợp kim đồng bền chắc và được nhúng đồng đều trong vỏ bôi trơn rắn.
Ống lót không dầu thích hợp cho những nơi có nhiệt độ cao, tải trọng nặng, ăn mòn hoặc những nơi khó đưa dầu vào.
Chỉ định Mã số sản phẩm theo ID, OD và Chiều dài yêu cầu. (ví dụ) ID là 50mm, OD là 62mm và chiều dài là 50mm.
-Ống lót bằng đồng không dầu - Hợp kim đồng thẳng, Tiêu chuẩn
Chất liệu: Hợp kim đồng thau chịu lực cao
Chất bôi trơn rắn nhúng
●Ống lót không dầu có thể sử dụng mà không cần bôi trơn.
●Ống lót không dầu Thể hiện hiệu suất cao khi vận hành tải trọng cao và tốc độ thấp.
●Ống lót không dầu Thể hiện khả năng chống mài mòn vượt trội trong các ứng dụng mà màng dầu hiếm khi được tạo ra như chuyển động qua lại, dao động, khởi động và dừng thường xuyên, v.v.
●Ống lót không dầu có khả năng chống hóa chất và chống ăn mòn vượt trội.
●Các sản phẩm ống lót không dầu tiêu chuẩn có nhiều kích cỡ khác nhau.
| Tỉ trọng | 8,2g/cm3 | |
| Độ bền kéo | >=755N/mm2 | |
| Độ bền chống nén chặt | >=400~500KJ/m3 | |
| Độ cứng | >=200HB | |
| Áp suất tải tối đa | 100N/mm2 | |
| Giới hạn tốc độ | 0,5m/giây | |
| Giới hạn giá trị PV | 1,65N/mm2.m/giây | |
| Hệ số ma sát | Dầu bôi trơn | 0,03 |
| Ma sát khô | 0,16 | |
| Nhiệt độ làm việc | -40~+300°C |
Vui lòng kiểm tra loại/kích thước/thông số kỹ thuật trong sản phẩm Ống lót không dầu - Sản phẩm ống lót bằng đồng than chì - Hợp kim đồng thẳng, tiêu chuẩn.
| Loại ống lót không dầu | Thẳng | Loại kim loại | Hợp kim đồng thau có độ bền kéo cao |
| Đường kính trong d(Ø) | 50 | Đường kính ngoài D(Ø) | 62 |
| Chiều dài tổng thể L(mm) | 50 | Phạm vi giá trị PV cho phép tối đa (N/mm2•m/s) | 1.1~2.0 |
| Giá trị PV cho phép tối đa (N/mm2•m/s) | 1.16 | Tải trọng tối đa cho phép (N/mm2) | 20,3 |
| Tốc độ cho phép tối đa (m/s) | 0,35 | Lỗ lắp vừa vặn | H7 |
| Phạm vi nhiệt độ hoạt động (°C) | -40～150 | Phạm vi nhiệt độ hoạt động (Không bôi trơn) Tối thiểu | -40 |
| Phạm vi nhiệt độ hoạt động (Không bôi trơn) Tối đa | 150 | Phạm vi nhiệt độ hoạt động (Thông thường) Tối thiểu | -40 |
| Phạm vi nhiệt độ hoạt động (Thông thường) Tối đa | 200 | - | - |
| Điều kiện bôi trơn | Khô | bôi trơn định kỳ |
| Phạm vi nhiệt độ dịch vụ ℃ | －40～＋300 | －40～＋150 |
| Áp suất tối đa cho phép PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1,530)｝ | |
| Tốc độ tối đa cho phép V m/｛sm/phút｝ | 0,50｛30｝ | 1.00｛60｝ |
| Giá trị PV tối đa cho phép N/mm2・m/｛s kgf/cm2・m/phút｝ | 1,65｛1,010｝ | 3.25｛1.990｝ |
*Các giá trị trong ngoặc đơn là áp suất ổ trục tĩnh, là áp suất ổ trục trong các ứng dụng không có chuyển động hoặc rất nhỏ
chuyển động (≦0,0017m/s[0,1m/phút]).
|
NHẬN DẠNG |
ĐẠI HỌC |
Chiều dài |
|
lớp 7 đến lớp 8 |
lớp 6 đến lớp 7 |
lớp 8 đến 9 |
Các lớp ở đây theo tiêu chuẩn JIS. Sản phẩm này chứng minh hiệu suất đạt yêu cầu ở độ nhám bề mặt trượt từ Rz6.3 đến 12.5μm.
●Áp dụng cho chuyển động quay, dao động và chuyển động qua lại.
●Không sử dụng dưới nước.
●Ống lót ID 63mm có thể được sử dụng làm chốt trung gian
ống lót cho xi lanh thủy lực.
| Người mẫu | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cấp Thương hiệu Trung Quốc GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Thép+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Quốc tế Tiêu chuẩn ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Thép+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Đức ĐẠI HỌC |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Thép+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Tiếng Nhật Tiêu chuẩn Nhật Bản |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Hoa Kỳ ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Lớp 40 | 52100 |
| Tiêu chuẩn Anh | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Nguyên tố hóa học | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Đồng ( %) | Nghỉ ngơi | Nghỉ ngơi | Nghỉ ngơi | - | - | ||
| Sn ( %) | - | 6 | - | 10 | 6 | - | - |
| Kẽm ( %) | 25 | 6 | - | - | 6 | - | - |
| Ni ( %) | - | - | - | - | - | - | - |
| AI ( %) | 6 | - | 10 | - | - | - | - |
| Sắt ( %) | 3 | - | 3 | - | - | Nghỉ ngơi | Nghỉ ngơi |
| Mn ( %) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( %) | - | - | - | - | - | - | 1,30 - 1,65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si ( %) | - | - | - | - | - | 1.0 - 1.3 | 0,15 -0,35 |
| Chì ( %) | - | 3 | - | - | 3 | - | - |
| Hiệu suất | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Tải trọng tối đa P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| Tốc độ tối đa V ( m/s ) | Khô0.4 dầu5 | 2 | 2 | 0,5 | 0,1 |
| Tối đa.PV ( N/mm²·m/s ) | 3.8 | 0,5 | 0,6 | 0,8 | 2,5 |
| Mật độ ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Độ bền kéo ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Độ giãn dài ( %) | > 10 | > 4 | > 10 | - | - |
| Độ cứng ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Nhiệt độ tối đa (℃) | 300 | 350 | 300 | 400 | 350 |
| Hệ số ma sát ( μ ) | Bôi trơn dầu: 0,03 | Ma sát (khô): 0,16 | |||
| NHẬN DẠNG | ĐẠI HỌC |
Chiều dài L Dung sai －0,1 －0,3 |
|||||||||
| φd | Sức chịu đựng | φD | Sức chịu đựng | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
＋0,022 ＋0,010 |
10 |
＋0,015 ＋0,006 |
061008 | 061010 | 061012 | |||||
| 8 |
＋0,028 ＋0,013 |
12 |
＋0,018 ＋0,007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
＋0,028 ＋0,013 |
14 |
＋0,018 ＋0,007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
＋0,034 ＋0,016 |
18 |
＋0,018 ＋0,007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
＋0,034 ＋0,016 |
19 |
＋0,021 ＋0,008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
＋0,034 ＋0,016 |
20 |
＋0,021 ＋0,008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
＋0,034 ＋0,016 |
21 |
＋0,021 ＋0,008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
＋0,034 ＋0,016 |
22 |
＋0,021 ＋0,008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
＋0,034 ＋0,016 |
23 |
＋0,021 ＋0,008 |
172315 | |||||||
| 18 |
＋0,034 ＋0,016 |
24 |
＋0,021 ＋0,008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
＋0,041 ＋0.020 |
26 |
＋0,021 ＋0,008 |
192615 | 192620 | ||||||
| 20 |
＋0,041 ＋0.020 |
28 |
＋0,021 ＋0,008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
＋0,041 ＋0.020 |
30 |
＋0,021 ＋0,008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
＋0,041 ＋0.020 |
32 |
＋0,025 ＋0,009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
＋0,041 ＋0.020 |
33 |
＋0,025 ＋0,009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
＋0,041 ＋0.020 |
35 |
＋0,025 ＋0,009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
＋0,041 ＋0.020 |
38 |
＋0,025 ＋0,009 |
283820 | 283825 | ||||||
| 30 |
＋0,041 ＋0.020 |
38 |
＋0,025 ＋0,009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
＋0,041 ＋0.020 |
40 |
＋0,025 ＋0,009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31,5 |
＋0,050 ＋0,025 |
40 |
＋0,025 ＋0,009 |
||||||||
| 32 |
＋0,050 ＋0,025 |
42 |
＋0,025 ＋0,009 |
324220 | |||||||
| 35 |
＋0,050 ＋0,025 |
44 |
＋0,025 ＋0,009 |
354420 | 354425 | ||||||
| 35 |
＋0,050 ＋0,025 |
45 |
＋0,025 ＋0,009 |
354520 | 354525 | ||||||
| 38 |
＋0,050 ＋0,025 |
48 |
＋0,025 ＋0,009 |
||||||||
| 40 |
＋0,050 ＋0,025 |
50 |
＋0,025 ＋0,009 |
405015 | 405020 | 405025 | |||||
| 40 |
＋0,050 ＋0,025 |
55 |
＋0,030 ＋0,011 |
405515 | |||||||
| 45 |
＋0,050 ＋0,025 |
55 |
＋0,030 ＋0,011 |
||||||||
| 45 |
＋0,050 ＋0,025 |
56 |
＋0,030 ＋0,011 |
||||||||
| 45 |
＋0,050 ＋0,025 |
60 |
＋0,030 ＋0,011 |
||||||||
*Dung sai ID sau khi lắp ép chỉ mang tính chất tham khảo.
| NHẬN DẠNG | ĐẠI HỌC |
Chiều dài L Dung sai －0,1 －0,3 |
|||||||||
| φd | Sức chịu đựng | φD | Sức chịu đựng | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
＋0,050 ＋0,025 |
60 |
＋0,030 ＋0,011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
＋0,050 ＋0,025 |
62 |
＋0,030 ＋0,011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
＋0,050 ＋0,025 |
65 |
＋0,030 ＋0,011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
＋0,060 ＋0,030 |
70 |
＋0,030 ＋0,011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
＋0,060 ＋0,030 |
74 |
＋0,030 ＋0,011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
＋0,060 ＋0,030 |
75 |
＋0,030 ＋0,011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
＋0,060 ＋0,030 |
75 |
＋0,030 ＋0,011 |
637560 | 637570 | 637580 | |||||
| 65 |
＋0,060 ＋0,030 |
80 |
＋0,030 ＋0,011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
＋0,060 ＋0,030 |
85 |
＋0,035 ＋0,013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
＋0,060 ＋0,030 |
90 |
＋0,035 ＋0,013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
＋0,060 ＋0,030 |
90 |
＋0,035 ＋0,013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
＋0,060 ＋0,030 |
95 |
＋0,035 ＋0,013 |
759560 | 759570 | 759580 | |||||
| 80 |
＋0,060 ＋0,030 |
96 |
＋0,035 ＋0,013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
＋0,060 ＋0,030 |
100 |
＋0,035 ＋0,013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
＋0,071 ＋0,036 |
100 |
＋0,035 ＋0,013 |
8510060 | 8510080 | ||||||
| 90 |
＋0,071 ＋0,036 |
110 |
＋0,035 ＋0,013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
＋0,071 ＋0,036 |
120 |
＋0,035 ＋0,013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
＋0,071 ＋0,036 |
130 |
＋0,040 ＋0,015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
＋0,071 ＋0,036 |
140 |
＋0,040 ＋0,015 |
12014070 | 12014080 | ||||||
| 125 |
＋0,083 ＋0,043 |
145 |
＋0,040 ＋0,015 |
||||||||
| 130 |
＋0,083 ＋0,043 |
150 |
＋0,040 ＋0,015 |
13015080 | |||||||
| 140 |
＋0,083 ＋0,043 |
160 |
＋0,040 ＋0,015 |
||||||||
| 150 |
＋0,083 ＋0,043 |
170 |
＋0,040 ＋0,015 |
15017080 | |||||||
| 160 |
＋0,083 ＋0,043 |
180 |
＋0,040 ＋0,015 |
16018080 | |||||||
| 170 |
＋0,083 ＋0,043 |
190 |
＋0,046 ＋0,017 |
||||||||
| 180 |
＋0,083 ＋0,043 |
200 |
＋0,046 ＋0,017 |
||||||||
| 190 |
＋0,096 ＋0,050 |
210 |
＋0,046 ＋0,017 |
||||||||
| 200 |
＋0,096 ＋0,050 |
230 |
＋0,046 ＋0,017 |
||||||||
*Dung sai kích thước là giá trị đo được ở +25℃.
Ống lót không dầu hệ mét và ống lót bằng đồng không dầu hệ Anh được sản xuất theo đơn đặt hàng: dạng ống lót tiêu chuẩn có kích thước đặc biệt, nửa ống lót, hình dạng đặc biệt thu được bằng cách dập hoặc kéo sâu, thiết kế ống lót tùy chỉnh
Sản phẩm được sử dụng rộng rãi trong máy cán đúc liên tục, máy móc khai thác, máy móc vận chuyển, tua bin, máy móc phun, khuôn mẫu ô tô
và vân vân.
1. Sử dụng ống lót không dầu cho tải trọng cao, tốc độ thấp và tự bôi trơn, như ống lót cửa đập và cửa nước, ống lót tua bin thủy lực, v.v.
2. Ống lót không dầu sử dụng cho các máy móc chịu nhiệt độ cao như máy móc trong nhà máy sắt thép, v.v.
3. Ống lót bằng đồng graphite không dầu được sử dụng trong sản xuất ô tô, như dây chuyền lắp ráp, dây chuyền ép, dây chuyền băng tải, v.v.
4. Ống lót bằng đồng không dầu được sử dụng cho các máy móc hạng nặng như máy cán thép, máy ép phun, khuôn ép, v.v.
5. Ống lót không dầu cũng được sử dụng cho máy hóa chất, máy chế biến thực phẩm, nhà máy giấy, máy dệt, v.v.
● Ống lót không dầu cho liên kết chuyển đổi
1. Hướng dẫn bụi cây
2. Ống lót dẫn hướng đẩy
3. Thanh dẫn hướng
4. Khối dẫn hướng
5. Tấm dưới
6. Hướng dẫn bụi cây
7. Bụi ván khuôn
1. Mặc tấm
2. Tấm cam hành trình
3. Tấm Cam Trên
4. Khối bên cam
5. Tấm bên cam
6. Tấm hồi dương Cam
7. Cây bụi cột hướng dẫn
8. Tấm cam hành trình
Ống lót đồng không dầu Viiplus được sử dụng trong nhiều ứng dụng
Bất kể vật liệu và thông số kỹ thuật của ống lót không dầu bằng đồng, bất kể hình dạng hoặc kích thước tiêu chuẩn của ống lót không dầu là gì, nếu có thể về mặt vật lý, chúng tôi đều có thể sản xuất.
Viiplus là một trong những nhà cung cấp ống lót không dầu có nhiều kinh nghiệm nhất, nếu bạn muốn tải xuống danh mục ống lót không dầu, hãy liên hệ với chúng tôi ngay!
Băng hình
